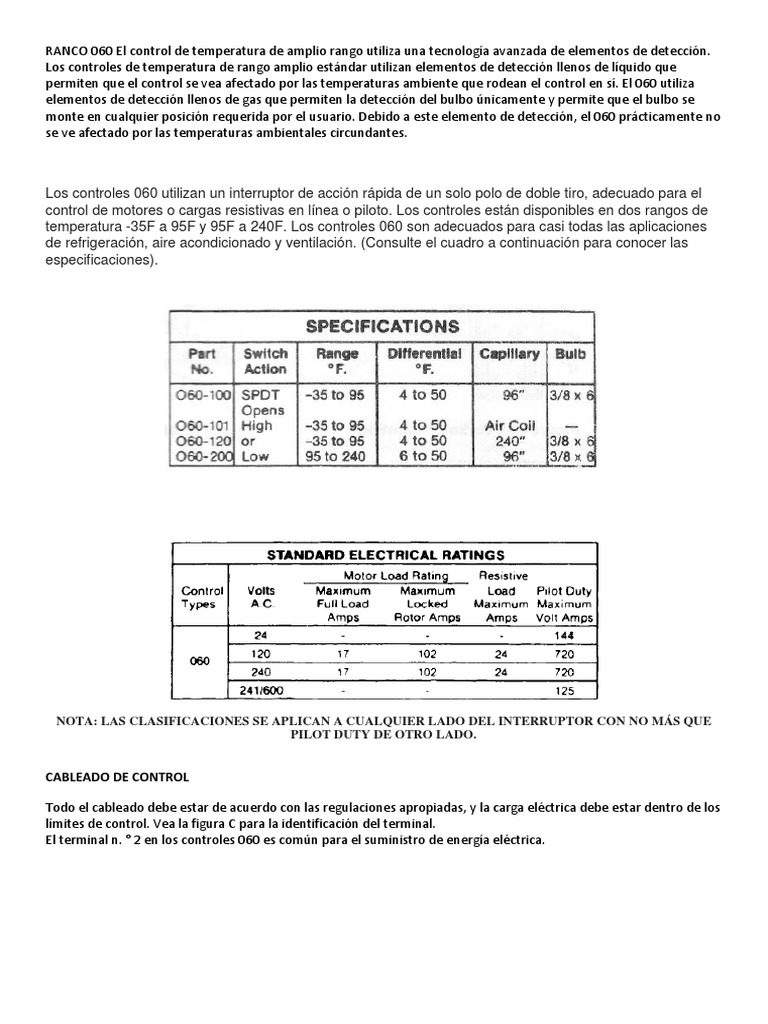

RANCO 060 El control de temperatura de amplio rango utiliza una tecnología avanzada de elementos de detección.

Los controles de temperatura de rango amplio estándar utilizan elementos de detección llenos de líquido que
permiten que el control se vea afectado por las temperaturas ambiente que rodean el control en sí. El 060 utiliza
elementos de detección llenos de gas que permiten la detección del bulbo únicamente y permite que el bulbo se
monte en cualquier posición requerida por el usuario. Debido a este elemento de detección, el 060 prácticamente no
se ve afectado por las temperaturas ambientales circundantes.

Los controles 060 utilizan un interruptor de acción rápida de un solo polo de doble tiro, adecuado para el
control de motores o cargas resistivas en línea o piloto. Los controles están disponibles en dos rangos de
temperatura -35F a 95F y 95F a 240F. Los controles 060 son adecuados para casi todas las aplicaciones
de refrigeración, aire acondicionado y ventilación. (Consulte el cuadro a continuación para conocer las
especificaciones).

NOTA: LAS CLASIFICACIONES SE APLICAN A CUALQUIER LADO DEL INTERRUPTOR CON NO MÁS QUE
PILOT DUTY DE OTRO LADO.

CABLEADO DE CONTROL

Todo el cableado debe estar de acuerdo con las regulaciones apropiadas, y la carga eléctrica debe estar dentro de los
límites de control. Vea la figura C para la identificación del terminal.
El terminal n. ° 2 en los controles 060 es común para el suministro de energía eléctrica.
AJUSTE DE CONTROL

Seleccione primero el ajuste de corte deseado girando el tornillo de ajuste de rango (consulte la figura D). Porque
una vuelta completa del tornillo de rango equivale aproximadamente a 7.5 oF, el 060 permite configuraciones de
temperatura precisas.

A continuación, configure el diferencial deseado (diferencia entre los ajustes de corte y desconexión) girando el
tornillo de ajuste diferencial (consulte
Figura D) Una vuelta del tornillo diferencial equivale aproximadamente a 9. El ajuste de corte se puede determinar
restando el diferencial de la configuración de corte

TORNILLO DE AJUSTE DE RANGO

TORNILLO DE AJUSTE DIFERENCIAL Establezca el punto de evento alto primero con este
(Cambia solo la configuración de bajo par). ajuste (cambia tanto el evento alto como el evento
Gire CW para aumentar: CCW para disminuir bajo juntos). Gire CW para disminuir; CCW para
aumentar.

Terminal 2 Es común.
Terminal 2 y # 1 abierto
en la temperatura subir.
Terminal 2 y # 3 cerrar en
la temperatura subir.
