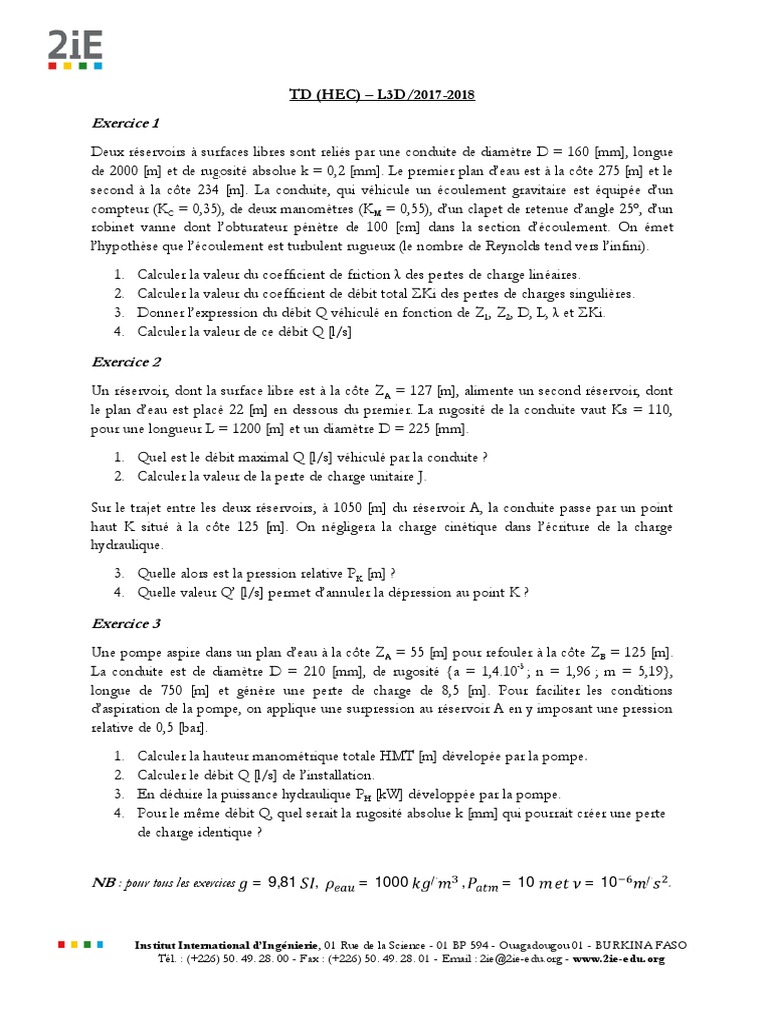

TD (HEC) – L3D/2017-2018

Exercice 1
Deux réservoirs à surfaces libres sont reliés par une conduite de diamètre D = 160 [mm], longue
de 2000 [m] et de rugosité absolue k = 0,2 [mm]. Le premier plan d’eau est à la côte 275 [m] et le
second à la côte 234 [m]. La conduite, qui véhicule un écoulement gravitaire est équipée d’un
compteur (KC = 0,35), de deux manomètres (KM = 0,55), d’un clapet de retenue d’angle 25°, d’un
robinet vanne dont l’obturateur pénètre de 100 [cm] dans la section d’écoulement. On émet
l’hypothèse que l’écoulement est turbulent rugueux (le nombre de Reynolds tend vers l’infini).
1. Calculer la valeur du coefficient de friction λ des pertes de charge linéaires.
2. Calculer la valeur du coefficient de débit total ΣKi des pertes de charges singulières.
3. Donner l’expression du débit Q véhiculé en fonction de Z1, Z2, D, L, λ et ΣKi.
4. Calculer la valeur de ce débit Q [l/s]

Exercice 2
Un réservoir, dont la surface libre est à la côte ZA = 127 [m], alimente un second réservoir, dont
le plan d’eau est placé 22 [m] en dessous du premier. La rugosité de la conduite vaut Ks = 110,
pour une longueur L = 1200 [m] et un diamètre D = 225 [mm].
1. Quel est le débit maximal Q [l/s] véhiculé par la conduite ?
2. Calculer la valeur de la perte de charge unitaire J.

Sur le trajet entre les deux réservoirs, à 1050 [m] du réservoir A, la conduite passe par un point
haut K situé à la côte 125 [m]. On négligera la charge cinétique dans l’écriture de la charge
hydraulique.
3. Quelle alors est la pression relative PK [m] ?
4. Quelle valeur Q’ [l/s] permet d’annuler la dépression au point K ?

Exercice 3
Une pompe aspire dans un plan d’eau à la côte ZA = 55 [m] pour refouler à la côte ZB = 125 [m].
La conduite est de diamètre D = 210 [mm], de rugosité {a = 1,4.10-3 ; n = 1,96 ; m = 5,19},
longue de 750 [m] et génère une perte de charge de 8,5 [m]. Pour faciliter les conditions
d’aspiration de la pompe, on applique une surpression au réservoir A en y imposant une pression
relative de 0,5 [bar].
1. Calculer la hauteur manométrique totale HMT [m] dévelopée par la pompe.
2. Calculer le débit Q [l/s] de l’installation.
3. En déduire la puissance hydraulique PH [kW] développée par la pompe.
4. Pour le même débit Q, quel serait la rugosité absolue k [mm] qui pourrait créer une perte
de charge identique ?

NB : pour tous les exercices = 9,81 , = 1000 / , = 10 = 10 / .
