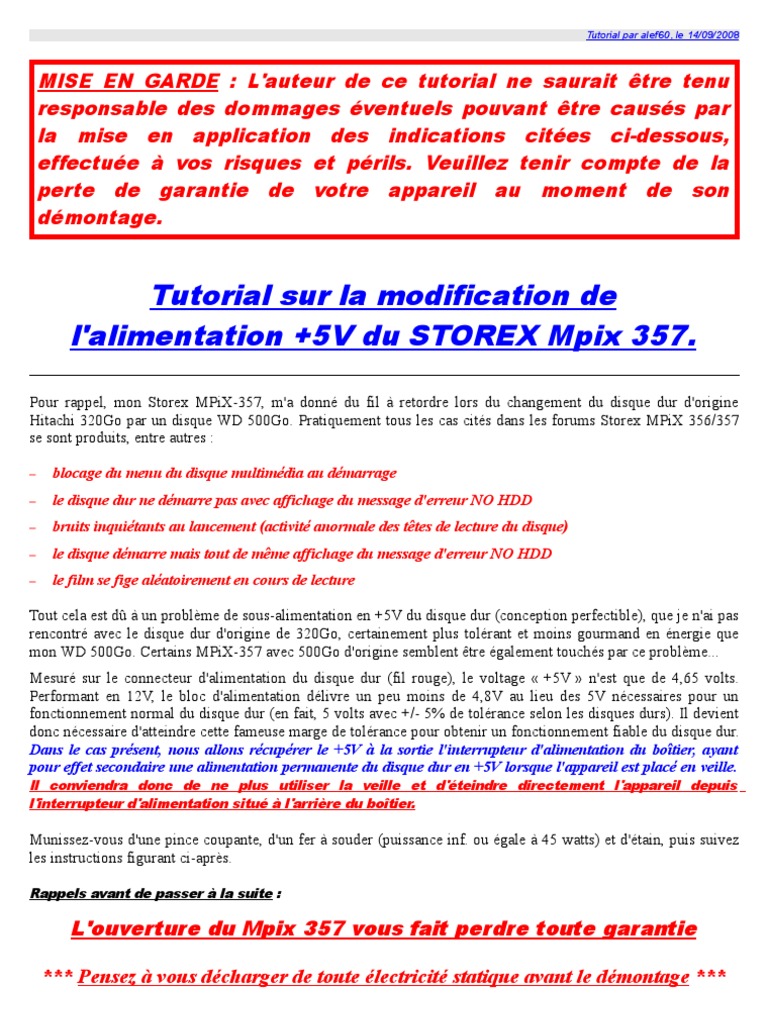

Tutorial par alef60, le 14/09/2008

MISE EN GARDE : L'auteur de ce tutorial ne saurait être tenu

responsable des dommages éventuels pouvant être causés par
la mise en application des indications citées ci-dessous,
effectuée à vos risques et périls. Veuillez tenir compte de la
perte de garantie de votre appareil au moment de son
démontage.

Tutorial sur la modification de

l'alimentation +5V du STOREX Mpix 357.

Pour rappel, mon Storex MPiX-357, m'a donné du fil à retordre lors du changement du disque dur d'origine
Hitachi 320Go par un disque WD 500Go. Pratiquement tous les cas cités dans les forums Storex MPiX 356/357
se sont produits, entre autres :

– blocage du menu du disque multimédia au démarrage

– le disque dur ne démarre pas avec affichage du message d'erreur NO HDD
– bruits inquiétants au lancement (activité anormale des têtes de lecture du disque)
– le disque démarre mais tout de même affichage du message d'erreur NO HDD
– le film se fige aléatoirement en cours de lecture

Tout cela est dû à un problème de sous-alimentation en +5V du disque dur (conception perfectible), que je n'ai pas
rencontré avec le disque dur d'origine de 320Go, certainement plus tolérant et moins gourmand en énergie que
mon WD 500Go. Certains MPiX-357 avec 500Go d'origine semblent être également touchés par ce problème...
Mesuré sur le connecteur d'alimentation du disque dur (fil rouge), le voltage « +5V » n'est que de 4,65 volts.
Performant en 12V, le bloc d'alimentation délivre un peu moins de 4,8V au lieu des 5V nécessaires pour un
fonctionnement normal du disque dur (en fait, 5 volts avec +/- 5% de tolérance selon les disques durs). Il devient
donc nécessaire d'atteindre cette fameuse marge de tolérance pour obtenir un fonctionnement fiable du disque dur.
Dans le cas présent, nous allons récupérer le +5V à la sortie l'interrupteur d'alimentation du boîtier, ayant
pour effet secondaire une alimentation permanente du disque dur en +5V lorsque l'appareil est placé en veille.
Il conviendra donc de ne plus utiliser la veille et d'éteindre directement l'appareil depuis
l'interrupteur d'alimentation situé à l'arrière du boîtier.

Munissez-vous d'une pince coupante, d'un fer à souder (puissance inf. ou égale à 45 watts) et d'étain, puis suivez
les instructions figurant ci-après.

Rappels avant de passer à la suite :

L'ouverture du Mpix 357 vous fait perdre toute garantie

*** Pensez à vous décharger de toute électricité statique avant le démontage ***

Page n°1
http://www.commentcamarche.net/forum/affich-6406201-probleme-storex-mpix-357-disque-dur-no-hdd
 Tutorial par alef60, le 14/09/2008

Démontage :

Pas de problème particulier pour le démontage. 4 vis se trouvent dans les pieds du boîtier, une 5ème est cachée
sous une étiquette de garantie. Soulever (doucement) la partie supérieure du boîtier, en prenant en compte le fait
qu'une nappe relie la base du boîtier à sa partie supérieure, où est fixée la façade. Vous pouvez débrancher cette
nappe sur la base du boîtier.

Débranchez la nappe IDE ainsi que l'alimentation (MOLEX) du disque dur, puis enlevez-le. Il est simplement
posé sur la base du boîtier.

Enlevez les vis maintenant le circuit imprimé à la base du boîtier. Vous allez vous retrouver avec ceci :

Repérez ce trou, par lequel vous ferez

passer le fil rouge par la suite

Page n°2
http://www.commentcamarche.net/forum/affich-6406201-probleme-storex-mpix-357-disque-dur-no-hdd
 Tutorial par alef60, le 14/09/2008

Débranchez le connecteur d'alimentation situé sur le circuit imprimé, puis coupez le fil rouge à environ 1,5cm du
connecteur, comme sur la photo ci-dessous. Ne dénudez pas tout de suite le fil.

Passez l'extrémité du fil rouge que vous venez de couper dans le trou repéré précédemment. Dénudez ce fil sur
trois millimètres et étamez-le (mettez un peu d'étain dessus). Appliquez le fil contre le circuit imprimé, de façon à
faire coïncider son extrémité avec la broche de l'interrupteur d'alimentation se trouvant ici.

Soudez le fil à cette broche. Attendez bien le refroidissement de l'étain avant de relâcher le fil, afin d'éviter une
fausse soudure (potentiel faux contact).

Le disque dur est câblé +5V « en direct » depuis le bloc d'alimentation, duquel il est séparé par l'interrupteur situé
à l'arrière de l'appareil. Il s'agit désormais du seul moyen d'éteindre complètement le disque dur multimédia.
L'utilisation de la veille est à proscrire car pendant ce temps, le disque dur continue tout de même à être alimenté
en +5V.
