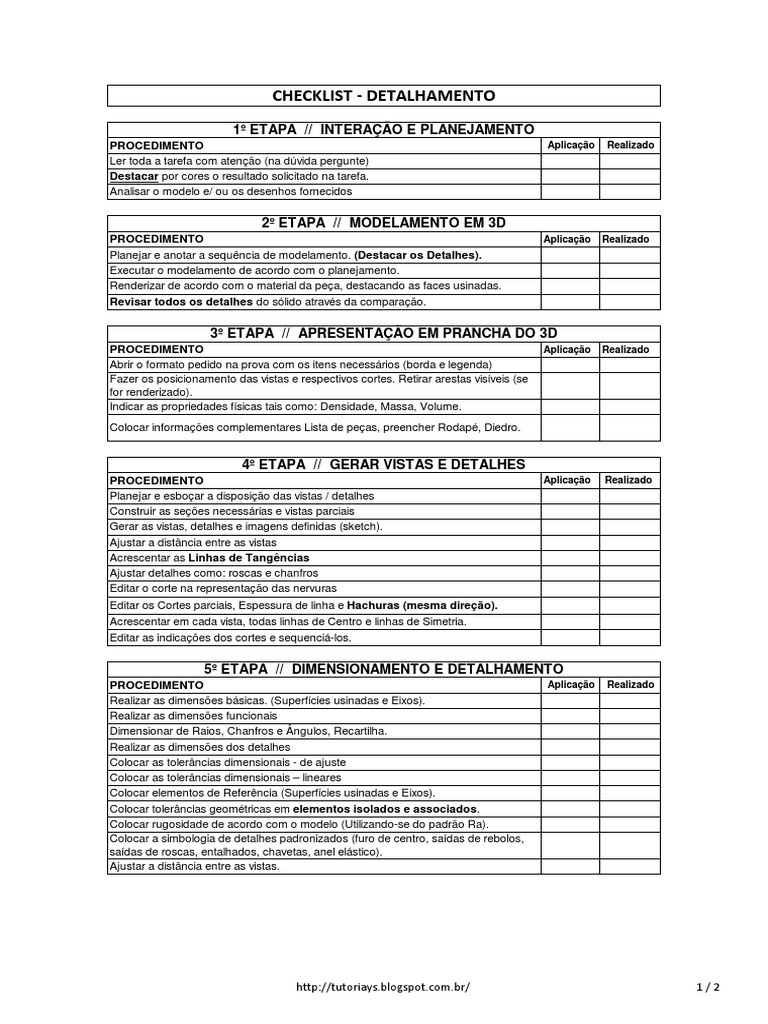

CHECKLIST - DETALHAMENTO

1º ETAPA // INTERAÇÃO E PLANEJAMENTO

PROCEDIMENTO Aplicação Realizado
Ler toda a tarefa com atenção (na dúvida pergunte)
Destacar por cores o resultado solicitado na tarefa.
Analisar o modelo e/ ou os desenhos fornecidos

2º ETAPA // MODELAMENTO EM 3D
PROCEDIMENTO Aplicação Realizado
Planejar e anotar a sequência de modelamento. (Destacar os Detalhes).
Executar o modelamento de acordo com o planejamento.
Renderizar de acordo com o material da peça, destacando as faces usinadas.
Revisar todos os detalhes do sólido através da comparação.

3º ETAPA // APRESENTAÇÃO EM PRANCHA DO 3D

PROCEDIMENTO Aplicação Realizado
Abrir o formato pedido na prova com os itens necessários (borda e legenda)
Fazer os posicionamento das vistas e respectivos cortes. Retirar arestas visíveis (se
for renderizado).
Indicar as propriedades físicas tais como: Densidade, Massa, Volume.
Colocar informações complementares Lista de peças, preencher Rodapé, Diedro.

4º ETAPA // GERAR VISTAS E DETALHES

PROCEDIMENTO Aplicação Realizado
Planejar e esboçar a disposição das vistas / detalhes
Construir as seções necessárias e vistas parciais
Gerar as vistas, detalhes e imagens definidas (sketch).
Ajustar a distância entre as vistas
Acrescentar as Linhas de Tangências
Ajustar detalhes como: roscas e chanfros
Editar o corte na representação das nervuras
Editar os Cortes parciais, Espessura de linha e Hachuras (mesma direção).
Acrescentar em cada vista, todas linhas de Centro e linhas de Simetria.
Editar as indicações dos cortes e sequenciá-los.

5º ETAPA // DIMENSIONAMENTO E DETALHAMENTO

PROCEDIMENTO Aplicação Realizado
Realizar as dimensões básicas. (Superfícies usinadas e Eixos).
Realizar as dimensões funcionais
Dimensionar de Raios, Chanfros e Ângulos, Recartilha.
Realizar as dimensões dos detalhes
Colocar as tolerâncias dimensionais - de ajuste
Colocar as tolerâncias dimensionais – lineares
Colocar elementos de Referência (Superfícies usinadas e Eixos).
Colocar tolerâncias geométricas em elementos isolados e associados.
Colocar rugosidade de acordo com o modelo (Utilizando-se do padrão Ra).
Colocar a simbologia de detalhes padronizados (furo de centro, saídas de rebolos,
saídas de roscas, entalhados, chavetas, anel elástico).
Ajustar a distância entre as vistas.

http://tutoriays.blogspot.com.br/ 1/2
 6º ETAPA // ACRÉCIMO DAS NOTAS
PROCEDIMENTO Aplicação Realizado
Indicação do número da peça.
Tratamento térmico e durezas.
Lista de peças (com Rodapé).
Raios e Chanfros não especificados.
Raios e Chanfros não especificados, Indicação de acabamento Geral.
Indicação da usinagem de peças após a montagem.
Completar a lista de peças (N°, Part Number , QTY. , Material and Description).
Completar todos os campos do rótulo (Escala, Diedro, Unid., Código, Data e
Numeração)

8º ETAPA // IMPRESSÃO E CORREÇÃO

PROCEDIMENTO Aplicação Realizado
Realizar a impressão de teste para a verificação
Revisar o trabalho impresso e destacar os pontos a corrigir
Altura de textos dos cortes
Tamanho das setas dos cortes
Distâncias entre as vistas
Alinhamento dos detalhes e notas
Direção e escala da Hachura
Espessuras de linhas
Utilização do espaço da folha
Verificar blocos e N°s de referência.
Efetuar as alterações necessárias
Realizar a impressão definitiva da prova
