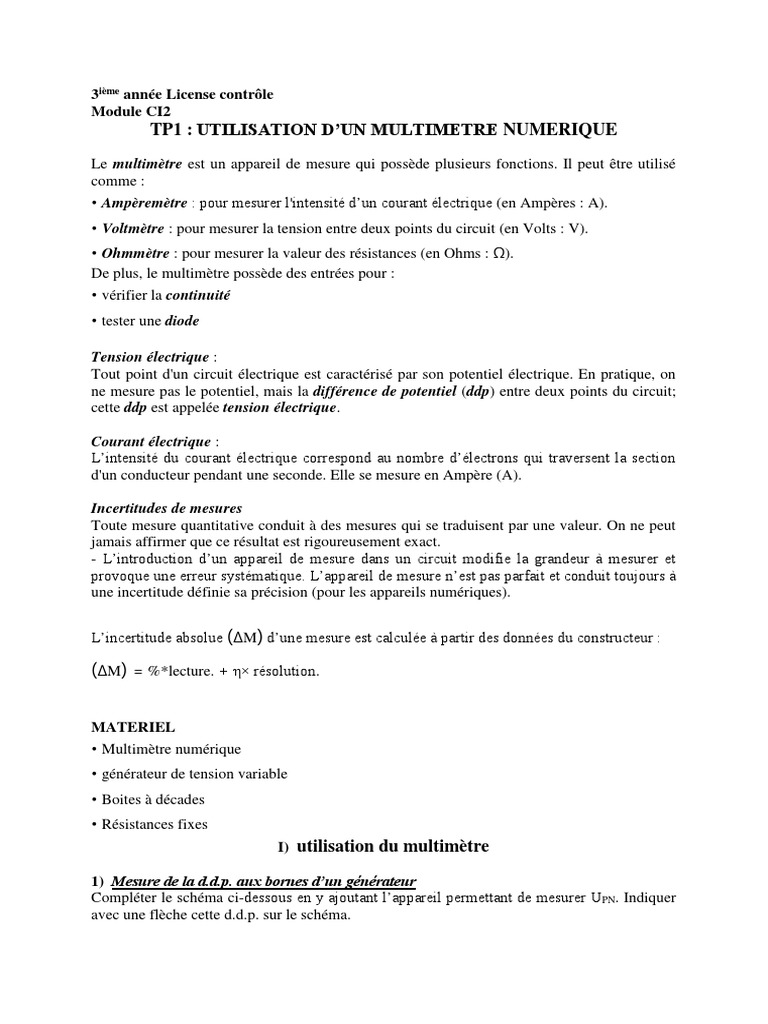

3ième année License contrôle

Module CI2
TP1 : UTILISATION D’UN MULTIMETRE NUMERIQUE
Le multimètre est un appareil de mesure qui possède plusieurs fonctions. Il peut être utilisé
comme :
• Ampèremètre : pour mesurer l'intensité d’un courant électrique (en Ampères : A).
• Voltmètre : pour mesurer la tension entre deux points du circuit (en Volts : V).
• Ohmmètre : pour mesurer la valeur des résistances (en Ohms : Ω).
De plus, le multimètre possède des entrées pour :
• vérifier la continuité
• tester une diode

Tension électrique :
Tout point d'un circuit électrique est caractérisé par son potentiel électrique. En pratique, on
ne mesure pas le potentiel, mais la différence de potentiel (ddp) entre deux points du circuit;
cette ddp est appelée tension électrique.

Courant électrique :
L’intensité du courant électrique correspond au nombre d’électrons qui traversent la section
d'un conducteur pendant une seconde. Elle se mesure en Ampère (A).

Incertitudes de mesures
Toute mesure quantitative conduit à des mesures qui se traduisent par une valeur. On ne peut
jamais affirmer que ce résultat est rigoureusement exact.
- L’introduction d’un appareil de mesure dans un circuit modifie la grandeur à mesurer et
provoque une erreur systématique. L’appareil de mesure n’est pas parfait et conduit toujours à
une incertitude définie sa précision (pour les appareils numériques).

L’incertitude absolue (ΔM) d’une mesure est calculée à partir des données du constructeur :

(ΔM) = %*lecture. + η× résolution.

MATERIEL
• Multimètre numérique
• générateur de tension variable
• Boites à décades
• Résistances fixes
I) utilisation du multimètre

1) Mesure de la d.d.p. aux bornes d’un générateur

Compléter le schéma ci-dessous en y ajoutant l’appareil permettant de mesurer UPN. Indiquer
avec une flèche cette d.d.p. sur le schéma.
Réaliser le montage et penser au calibre à utiliser. Faites vérifier avant de mettre sous
tension.
Mettre sous tension et effectuer la mesure :

Ecrire la mesure sur la forme UPN =val  incertitude

L’incertitude sera tirée de la notice d’utilisation du multimètre

2) Mesure d’une intensité

Soit le schéma suivant

Calculer la valeur théorique de l’intensité du courant qui va circuler lorsque l’on fermera
l’interrupteur :

Reproduire ci-dessous, le schéma précédent en indiquant avec une flèche le sens du courant I
et en y ajoutant l’appareil de mesure permettant de mesurer I.

Réaliser le montage en pensant au calibre à utiliser pour l’appareil de mesure. Faites vérifier
avant de mettre sous tension.

Mettre sous tension et effectuer la mesure.

Ecrire la mesure sur la forme 𝐼 = 𝑣𝑎𝑙 ±incertitude

3) Mesure d’une résistance

Utiliser un multimètre numérique pour mesurer la valeur exacte de la résistance marquée

220.

Ecrire la mesure sur la forme 𝑅 = 𝑣𝑎𝑙 ±incertitude

II) Loi des mailles

Les mesures seront effectuées à l’aide du multimètre numérique.

Sur le schéma suivant, indiquer avec des flèches les tensions : UG, UR1, UR2 et UR3.
Réaliser le montage correspondant en y ajoutant l’appareil permettant de mesurer UR1. Faites
vérifier avant de mettre sous tension.
Mettre sous tension et effectuer la mesure

la valeur de UR1=_____________

Mesurer alors les autres d.d.p. :

En déduire l’écriture de la loi des mailles :

III) Loi des nœuds

Les mesures seront effectuées à l’aide du multimètre numérique.

Sur le schéma suivant, indiquer avec des flèches les différents courants en les nommant I1, I2,
et I3.

Réalisez alors le montage en y ajoutant l’appareil permettant de mesurer le courant I1. Faites
vérifier avant de mettre sous tension.

Mettre sous tension et effectuer la mesure :

I1=______________

Procéder de la même façon pour la mesure des autres courants.

En déduire l’écriture de la Loi des nœuds :
