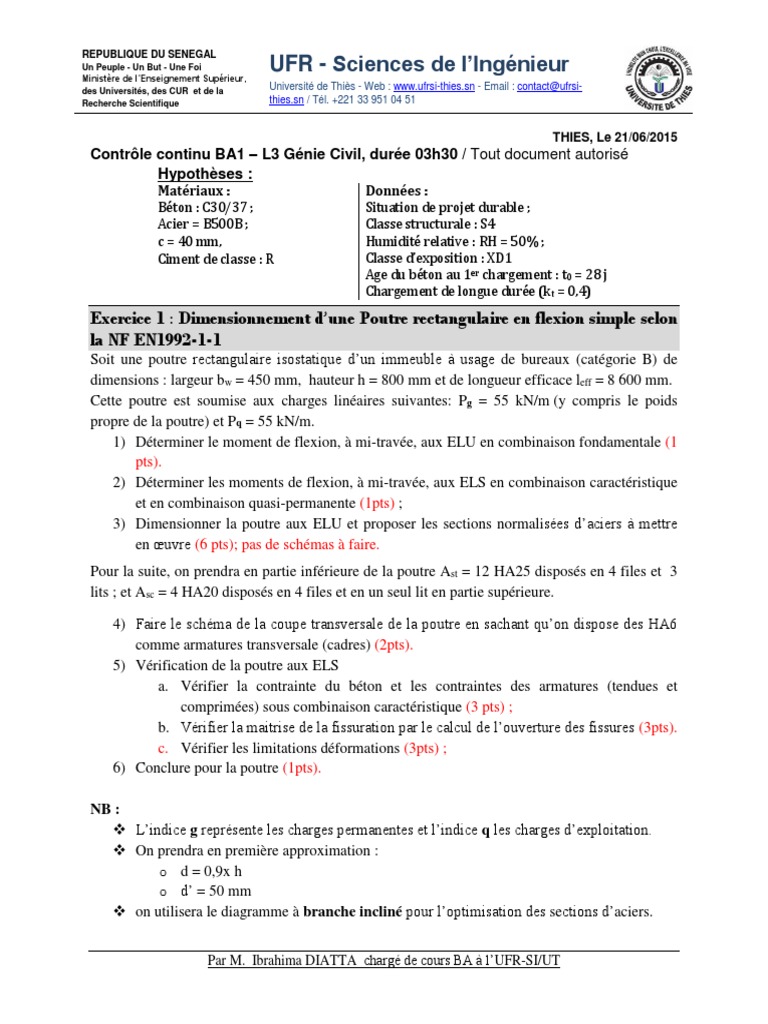

REPUBLIQUE DU SENEGAL

Un Peuple - Un But - Une Foi


Ministère de l’Enseignement Supérieur,
UFR - Sciences de l’Ingénieur
des Universités, des CUR et de la
Université de Thiès - Web : www.ufrsi-thies.sn - Email : contact@ufrsi-
Recherche Scientifique thies.sn / Tél. +221 33 951 04 51

THIES, Le 21/06/2015
Contrôle continu BA1 – L3 Génie Civil, durée 03h30 / Tout document autorisé
Hypothèses :
Matériaux : Données :
Béton : C30/37 ; Situation de projet durable ;
Acier = B500B ; Classe structurale : S4
c = 40 mm, Humidité relative : RH = 50% ;
Ciment de classe : R Classe d’exposition : XD1
Age du béton au 1er chargement : t0 = 28 j
Chargement de longue durée (kt = 0,4)
Exercice 1 : Dimensionnement d’une Poutre rectangulaire en flexion simple selon
la NF EN1992-1-1
Soit une poutre rectangulaire isostatique d’un immeuble à usage de bureaux (catégorie B) de
dimensions : largeur bw = 450 mm, hauteur h = 800 mm et de longueur efficace leff = 8 600 mm.
Cette poutre est soumise aux charges linéaires suivantes: Pg = 55 kN/m (y compris le poids
propre de la poutre) et Pq = 55 kN/m.
1) Déterminer le moment de flexion, à mi-travée, aux ELU en combinaison fondamentale (1
pts).
2) Déterminer les moments de flexion, à mi-travée, aux ELS en combinaison caractéristique
et en combinaison quasi-permanente (1pts) ;
3) Dimensionner la poutre aux ELU et proposer les sections normalisées d’aciers à mettre
en œuvre (6 pts); pas de schémas à faire.
Pour la suite, on prendra en partie inférieure de la poutre Ast = 12 HA25 disposés en 4 files et 3
lits ; et Asc = 4 HA20 disposés en 4 files et en un seul lit en partie supérieure.

4) Faire le schéma de la coupe transversale de la poutre en sachant qu’on dispose des HA6
comme armatures transversale (cadres) (2pts).
5) Vérification de la poutre aux ELS
a. Vérifier la contrainte du béton et les contraintes des armatures (tendues et
comprimées) sous combinaison caractéristique (3 pts) ;
b. Vérifier la maitrise de la fissuration par le calcul de l’ouverture des fissures (3pts).
c. Vérifier les limitations déformations (3pts) ;
6) Conclure pour la poutre (1pts).

NB :
 L’indice g représente les charges permanentes et l’indice q les charges d’exploitation.
 On prendra en première approximation :
o d = 0,9x h
o d’ = 50 mm
 on utilisera le diagramme à branche incliné pour l’optimisation des sections d’aciers.

Par M. Ibrahima DIATTA chargé de cours BA à l’UFR-SI/UT
