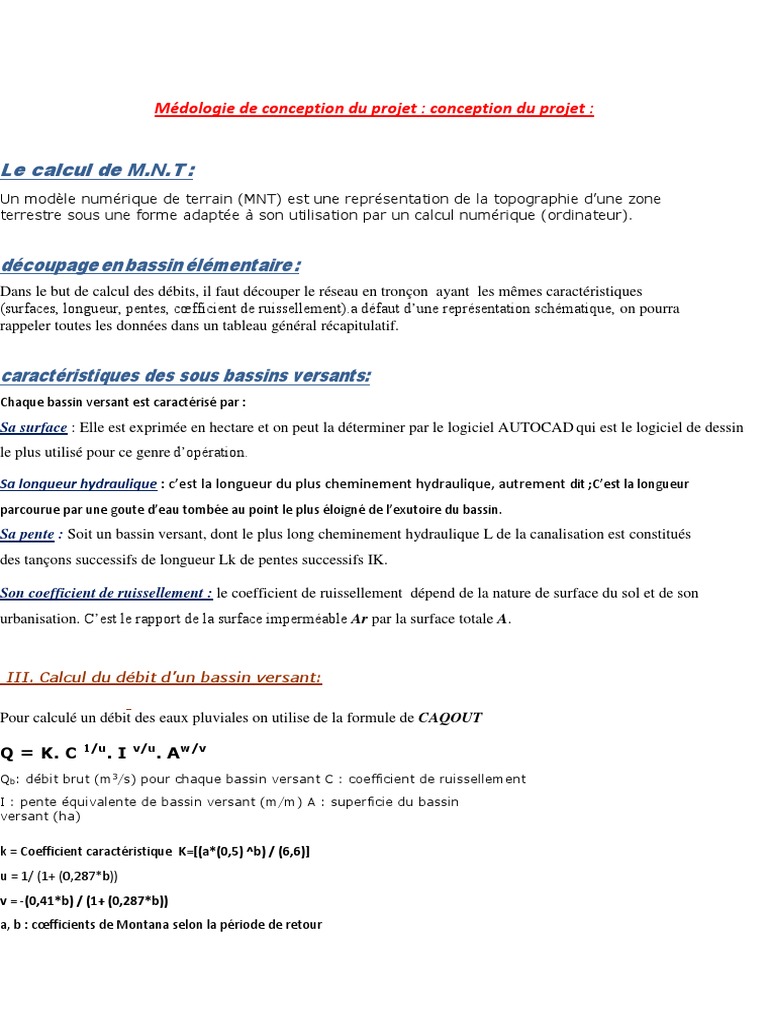

Médologie de conception du projet : conception du projet :

Le calcul de M.N.T :
Un modèle numérique de terrain (MNT) est une représentation de la topographie d’une zone
terrestre sous une forme adaptée à son utilisation par un calcul numérique (ordinateur).

découpage en bassin élémentaire :

Dans le but de calcul des débits, il faut découper le réseau en tronçon ayant les mêmes caractéristiques
(surfaces, longueur, pentes, cœfficient de ruissellement).a défaut d’une représentation schématique, on pourra
rappeler toutes les données dans un tableau général récapitulatif.

caractéristiques des sous bassins versants:

Chaque bassin versant est caractérisé par :
Sa surface : Elle est exprimée en hectare et on peut la déterminer par le logiciel AUTOCAD qui est le logiciel de dessin
le plus utilisé pour ce genre d’opération.

Sa longueur hydraulique : c’est la longueur du plus cheminement hydraulique, autrement dit ;C’est la longueur
parcourue par une goute d’eau tombée au point le plus éloigné de l’exutoire du bassin.
Sa pente : Soit un bassin versant, dont le plus long cheminement hydraulique L de la canalisation est constitués
des tançons successifs de longueur Lk de pentes successifs IK.

Son coefficient de ruissellement : le coefficient de ruissellement dépend de la nature de surface du sol et de son
urbanisation. C’est le rapport de la surface imperméable Ar par la surface totale A.

III. Calcul du débit d’un bassin versant:

Pour calculé un débit des eaux pluviales on utilise de la formule de CAQOUT

1/u v/u
Q = K. C .I . Aw/v
Qb: débit brut (m3/s) pour chaque bassin versant C : coefficient de ruissellement
I : pente équivalente de bassin versant (m/m) A : superficie du bassin
versant (ha)

k = Coefficient caractéristique K=[(a*(0,5) ^b) / (6,6)]

u = 1/ (1+ (0,287*b))
v = -(0,41*b) / (1+ (0,287*b))
a, b : cœfficients de Montana selon la période de retour
IV- Assemblage de bassins versants élémentaires :

L’assemblage des bassins se fait selon le réseau d’écoulement proposé en vue de suivre l’évolution du débit
dans les collecteurs de l’amont vers l’aval.
Les caractéristiques équivalentes de Caquot calculées à partir des caractéristiques des sous bassins assemblés.
Et suivant assemblage ont été que l’assemblage est en série ou en parallèle.

 On dit que deux bassins en série quand les deux bassins ayant un même collecteur,
c’est-à-dire l’un verse dans l’autre.

 On dit que deux bassins en parallèle quand chaque bassin a un collecteur, c’est-à-
dire que les deux bassins versent dans un autre bassin.

Tableau5: Formules d’assemblages des bassins versants élémentaires

Type d’assemblage En series En parallèle

Ceq ΣCj*Aj /ΣAj ΣCj*Aj /ΣAj
Aeq Aj Aj
Ieq [ΣLj / Σ(Lj/√Ij)]2 Σ(ij*Qpj) / ΣQpj
Meq ΣLj/√(ΣAj) Lj(Qpj max)/√(ΣAj)
Leq ΣLj L(Qpj max)

Les étapes d'un projet d'assainissement sur Autocad et

Covadis:

La BARRE DE MENUS:
Edition de paramétrage général

Création d'un nouveau réseau

Création d'une canalisation :

Convertir une polyligne

Sélectionnez la Polyligne, puis Entrer.

Tapez le nom de la canalisation (ex : COLL-1), puis cliquez sur

Dans la colonne choisissez le noeud

N6 comme un exutoire.

Cliquez sur du N1 pour calculer le débit du

Bassin Versant n° 1 (BV-1) :
Tapez le nom du bassin (par ex : BV-1).
Cliquez sur de Surface (A), pointez le contour ou tapez S puis sélectionnez la
Polyligne 2D représentant la surface du BV-1.
Cliquez sur de Longueur hydraulique (L), pointez le cheminement hydraulique ou
tapez P et choisissez la Polyligne 2D représentant le cheminement hydraulique du
BV-1.
Cliquez sur de Ruissellement, choisissez par ex (zone de centre ville), puis
Choisissez la période de retour par ex : REGION1
Cliquez sur de Débit brut pour calculer le débit, puis

Pour modifier une canalisation,

cliquez sur

Dimensionnement du réseau:

Calcul des débits /section

Choisissez la methode da calcul de diametre (par exemple Manning-Strickler)

Choisissez le matériau des collecteurs puis cliquez sur
COVADIS vous donne l'assemblage , débits et section

Profils en long des canalisations

Canalisation

Sélectionner la canalisation par colle :

Choisissez l'échelle de dessin puis cliquez sur
