Lycée 02-03-1934 Ghomrassen ---------------------------------------------------------------------------------------------------------------M.

BOUGHNIM
Chapitre I : Le système technique ------------------------------------------------------------------------------- Modèlisation

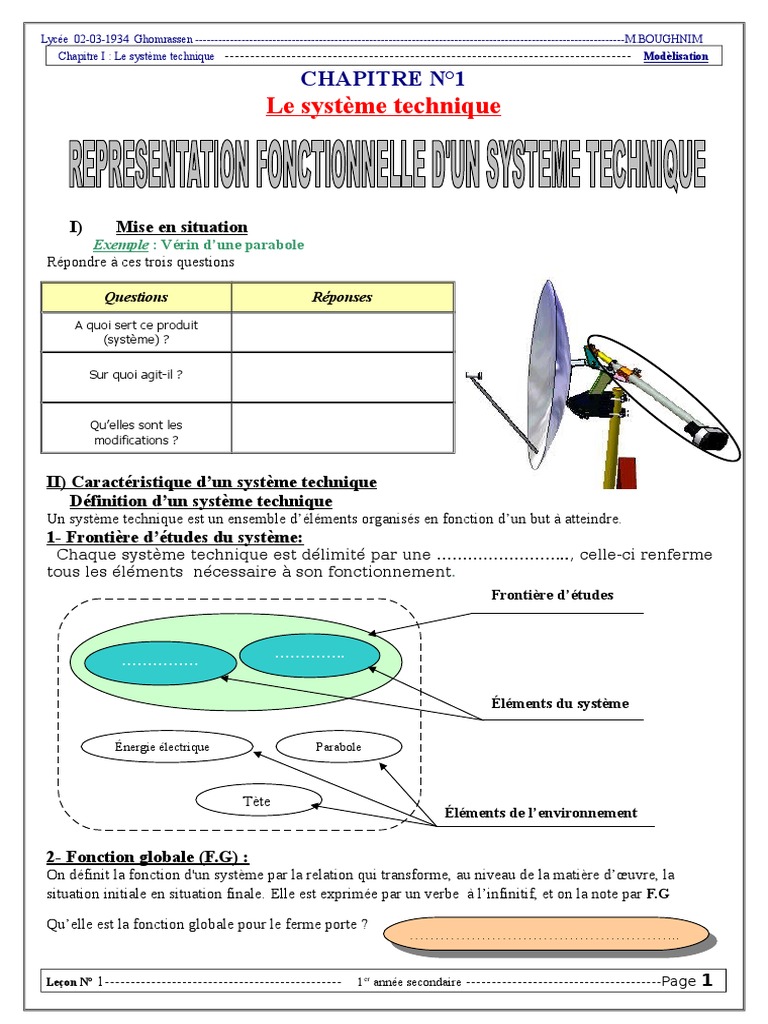

CHAPITRE N°1
Le système technique

I) Mise en situation
Exemple : Vérin d’une parabole
Répondre à ces trois questions

Questions Réponses
A quoi sert ce produit
(système) ?

Sur quoi agit-il ?

Qu’elles sont les


modifications ?

II) Caractéristique d’un système technique


Définition d’un système technique
Un système technique est un ensemble d’éléments organisés en fonction d’un but à atteindre.
1- Frontière d’études du système:
Chaque système technique est délimité par une …………………….., celle-ci renferme
tous les éléments nécessaire à son fonctionnement.
Frontière d’études

…………..
……………

Éléments du système

Énergie électrique Parabole

Tète
Éléments de l’environnement

2- Fonction globale (F.G) :


On définit la fonction d'un système par la relation qui transforme, au niveau de la matière d’œuvre, la
situation initiale en situation finale. Elle est exprimée par un verbe à l’infinitif, et on la note par F.G

Qu’elle est la fonction globale pour le ferme porte ?


……………………………………………..
……………………………………………..

Leçon N° 1---------------------------------------------- 1er année secondaire --------------------------------------Page 1


Lycée 02-03-1934 Ghomrassen ---------------------------------------------------------------------------------------------------------------M.BOUGHNIM
-------------------------------------------------------------------------------
Chapitre I : Le système technique Modèlisation
Autres exemples : Déterminer pour chacun de ses système la fonction globale F.G

Système Fonction globale F.G

………………………
Lave-linge

Fer à repasser ………………………

Sèche cheveux ……………..….…….

3- Matière d’œuvre (M.O) :


La matière d’œuvre c’est la partie de l’environnement sur laquelle agit le système technique.
La matière d’ouvre peut être :
Matière ou matériel (Papier, bois, linge,…)
Énergie ou énergétique (électrique, mécanique, pneumatique, solaire..)
Information ou informationnelle (Son, images…)
Compléter le tableau suivant:

Matière d’œuvre Matière d’œuvre sortante


Système Fonction globale
entrante (MOE) (MOS)

Lave-linge Linge sale ……………… ………………

Leçon N° 1---------------------------------------------- 1er année secondaire --------------------------------------Page 2


Lycée 02-03-1934 Ghomrassen ---------------------------------------------------------------------------------------------------------------M.BOUGHNIM
Chapitre I : Le système technique ------------------------------------------------------------------------------- Modèlisation
Mini perceuse ……………… ……………… ………………

Station de lavage des ……………… Laver les voitures ………………


voitures
Fer à repasser Vêtements froissés ……………… ………………

Représentation :
Cas Vérin d’une
Casgénéral
général Vérin d’une
parabole
parabole

MOE MOS …… ……
Fonction globale F.G ………………….
Matière d’œuvre Matière d’œuvre
Entrante Entrante

Système technique …………….


4- Valeur ajoutée :
C’est la modification apporté par le système a la matière d’œuvre entre
………….. et la………… .

Matière d’œuvre
Matière d’œuvre
Système Fonction globale sortante Valeur ajoutée
entrante (MOE)
(MOS)
Chauffage Local à chauffer ……………… ……………… ………………
électrique
Sèche-mains ……………… Sécher les mains ……………… ………………

Presse orange ……………… ……………… Jus ………………

5- Données de contrôle :
On appelle données de contrôles les contraintes qui permettent d’enclencher ou de modifier le
fonctionnement du système. Ces contraintes peuvent être :
<<We>> : énergie électrique
Énergie
<<W>> <<Wp>> : énergie pneumatique
<<Wm>> : énergie mécanique
Configuration (programme)
<<C>>
Réglage (réglage de la température, de la vitesse…)
<<R>>
Données de contrôles
Exploitation (données opérateur et matériel)
<<E>>
6- Les sorties secondaires (SS): (voir livre de cours P.15)
Les sorties secondaires
W Cpeuvent
E être :R
Des informations (messages, compte rendus, signalisations lumineuses…)
Des nuissances (bruit, chaleur, déchets…)
III) Modélisation d'un système technique :
La
MOEmodélisation permet de décrire
MOS graphiquement un système
technique. Fonction globale F.G

SS
Leçon N° 1---------------------------------------------- 1er année secondaire --------------------------------------Page 3
Système technique
Lycée 02-03-1934 Ghomrassen ---------------------------------------------------------------------------------------------------------------M.BOUGHNIM
Chapitre I : Le système technique ------------------------------------------------------------------------------- Modèlisation

……. ……. …….. …….

…….. …….
……………..
……...
……...
A-0 A-0

Lave-linge

Application I :
(Voir Manuel d'activités de la page 10 à 15)

Remarque : Cette représentation est appelé modèle fonctionnel de niveau A-0 (lire : A moins zéro)
Application II :
1°) Modéliser les systèmes suivants : Scie circulaire-- imprimante – Scanner

2°) Modéliser les systèmes techniques suivantes :


Presse orange électrique_ Graveur CD- Sèche cheveux_ Ventilateur_ Réchaud
électrique_ Mini perceuse_ Rétroprojecteur
_Moteur électrique.

Exercice : Système : Fer à repasser


1°/ Définir la frontière d'étude du système :

Leçon N° 1---------------------------------------------- 1er année secondaire --------------------------------------Page 4


Lycée 02-03-1934 Ghomrassen ---------------------------------------------------------------------------------------------------------------M.BOUGHNIM
Chapitre I : Le système technique ------------------------------------------------------------------------------- Modèlisation

Câble

Table Vêtements
Fer à repasser

Eau Opérateur

2°/ Compléter le modèle fonctionnel suivant : 3°/Indiquer la nature de la matière


d’œuvre en cochant la case
correspondante :

Matière
Information
Énergie
,

We E Ordinateur

Voyant lumineux
Données sur l'écran de
l'ordinateur
FG Bruit
Données sur l'écran de
l'ordinateur

Imprimante

Application 1 : Système : Fer à souder

-----------------------------------------------------------------------------------------------------------------------------

Exemple : Système : Imprimante


Machine permettant une sortie papier des
données contenues dans l'ordinateur. Il existe de
nombreux procédés d'imprimantes laser, à jet
d'encre, à électro-érosion, à sublimation, etc.

Leçon N° 1---------------------------------------------- 1er année secondaire --------------------------------------Page 5


Lycée 02-03-1934 Ghomrassen ---------------------------------------------------------------------------------------------------------------M.BOUGHNIM
Chapitre I : Le système technique ------------------------------------------------------------------------------- Modèlisation

MOE : Données sur l'écran de l'ordinateur


MOS : Données sur papier
FG : Imprimer les données
DC : Énergie électrique – ordinateur - opérateur
SS : Bruit – signal lumineux.

W : Énergie (électrique, pneumatique, mécanique,..)


C : Configuration (programme)
R : Réglage (réglage de la température, de la vitesse…)
E : Exploitation (données opérateur et matériel)

Leçon N° 1---------------------------------------------- 1er année secondaire --------------------------------------Page 6
