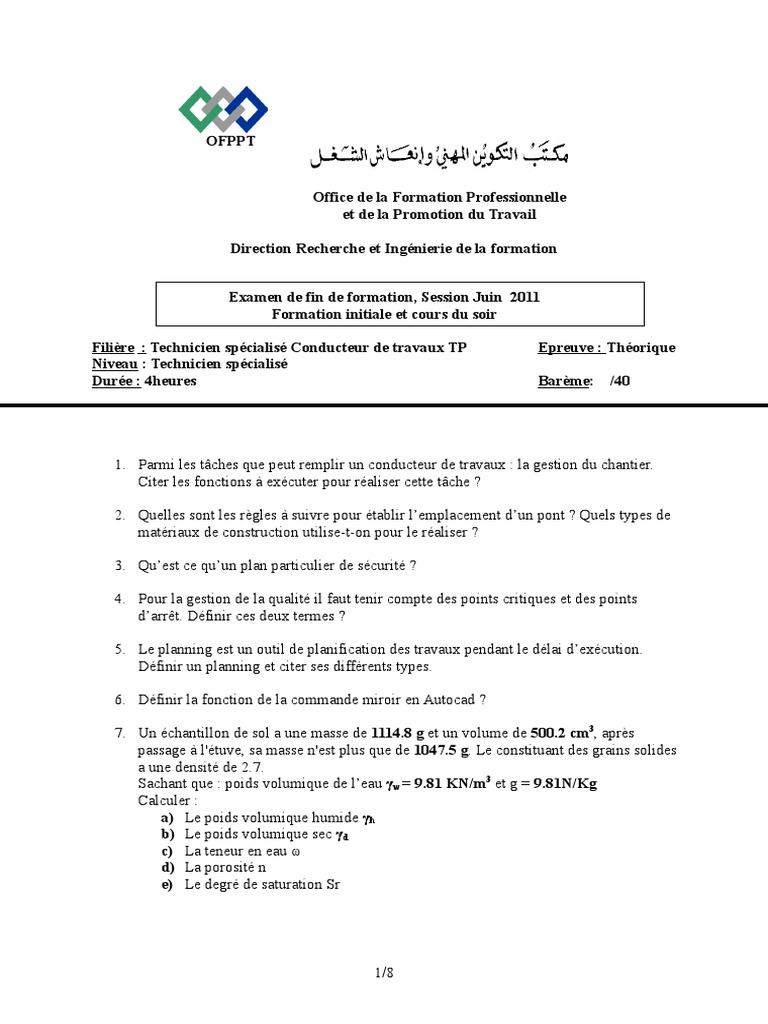

Vous êtes sur la page 1sur 8

OFPPT

Office de la Formation Professionnelle


et de la Promotion du Travail

Direction Recherche et Ingénierie de la formation

Examen de fin de formation, Session Juin 2011


Formation initiale et cours du soir

Filière : Technicien spécialisé Conducteur de travaux TP Epreuve : Théorique


Niveau : Technicien spécialisé
Durée : 4heures Barème: /40

1. Parmi les tâches que peut remplir un conducteur de travaux : la gestion du chantier.
Citer les fonctions à exécuter pour réaliser cette tâche ?

2. Quelles sont les règles à suivre pour établir l’emplacement d’un pont ? Quels types de
matériaux de construction utilise-t-on pour le réaliser ?

3. Qu’est ce qu’un plan particulier de sécurité ?

4. Pour la gestion de la qualité il faut tenir compte des points critiques et des points
d’arrêt. Définir ces deux termes ?

5. Le planning est un outil de planification des travaux pendant le délai d’exécution.


Définir un planning et citer ses différents types.

6. Définir la fonction de la commande miroir en Autocad ?

7. Un échantillon de sol a une masse de 1114.8 g et un volume de 500.2 cm3, après


passage à l'étuve, sa masse n'est plus que de 1047.5 g. Le constituant des grains solides
a une densité de 2.7.
Sachant que : poids volumique de l’eau γw = 9.81 KN/m3 et g = 9.81N/Kg
Calculer :
a) Le poids volumique humide γh
b) Le poids volumique sec γd
c) La teneur en eau ω
d) La porosité n
e) Le degré de saturation Sr

1/8
8. On veut ferrailler le poteau intérieur P5 et sa semelle S5 d’un local à rez- de- chaussée
avec terrasse accessible (voir plan de coffrage ci-joint)

Types de charges Désignations Valeurs


1. Poids spécifique des éléments B.A. 25 KN/m3
2. Plancher type dalle pleine reposant sur
Permanentes poutres et poteaux. 10cm
Epaisseur de la dalle 1750N/m²
3. Revêtement du plancher

 Charges d’exploitation :
Variables
o Terrasse accessible 1500N/m²

NB : on ne tient pas compte du revêtement sur les poutres L3 et L11

On donne :
o Béton ……………………………………………………fc28 = 22 MPa
o Acier longitudinal …………………………………….…FeE400
o La majorité des charges est appliquée avant 90 jours.
o Enrobage des aciers 2cm pour poteau
o Niveau du dallage………………………………………….. :  0.00 m
o Niveau supérieur des semelles isolées………………………: - 0.80 m
o Contrainte admise sur le sol ……sol= 0.2 MPa
o Fissuration préjudiciable.

On vous demande de :
1. Déterminer les charges qui sollicitent le poteau P5 à l’E.LU et à l’E.LS.
2. Calculer le ferraillage complet du poteau en prenant Nu = 230 KN
3. Faîtes un schéma de ferraillage de la section du poteau.
4. Déterminer les dimensions de la semelle S5 sachant que Nu = 230 KN et
Nser = 166 KN
(A : largeur, B:longueur, h:hauteur totale, d:hauteur utile)
5. Calculer les armatures des deux nappes de la semelle à l’E.L.U et à l’E.L.S.
6. Faîtes un schéma représentatif du ferraillage de la semelle en respectant les
dispositions constructives.

2/8
9. Un écoulement d’eau dans une Conduite de vidange de fond d’un barrage en terre de
viscosité dynamique moyenne µ = 0,001 Pa.s et de masse volumique ρ= 1000kg.m-3
se fait dans un tube horizontal de diamètre nominal DN = 1,5m et de longueur
L = 300m. On installe sur ce tube, deux capteurs de pression statique constitués par
deux manomètres (PI Pressure Indicator sur le schéma) ; les valeurs des pressions
relatives données par ces appareils sont : p2 = 1,12 bar et p3 = 0,465 bar.
patm = pression atmosphérique = 1,00×105 Pa, g = 9,81 m.s-2.
La rugosité de la conduite=0,3mm
1) en utilisant la loi de Poiseuille (au dessous de l’exerice), calculer la valeur
du débit-volume qv puis la vitesse moyenne v du fluide dans le tube.
2) En déduire la valeur du nombre de Reynolds Re. Quel type d’écoulement
s’ajit il ?
Quels sont les autres types d'écoulement que vous connaissez ? Comment
les distingue t-on ?
3) Calculer la valeur du coefficient de perte de charge linéaire λ.
4) Exprimer la relation de Bernoulli en précisant la signification des
différents termes.

Appliquer la relation de Bernoulli entre les points 1 et 2 en négligeant tout frottement


entre ces deux points (notamment au point A).
En déduire l'expression littérale donnant H en fonction de patm , p2, v, ρ et g. Calculer
numériquement H.
Schéma de l'installation :
3/8
Barrage
en terre

1
Manomètres de
mesure de pression
Eau
H

P L P
2l l 3
A
DN
Conduite de
vidange de
fond
Annexe

Loi de poiseuille

Barème de notation:

1. ……./2 8. ………/14 9. ………/9


2. ……./2.5 1. ….../3 1. …../2
3. ……./2 2. ….../4 2. …../3
4. ……./2 3. ….../1 3. …../2
5. ……./2.5 4. ….../2 4. …../2
6. ……./1 5. ….../3
7. ……./5 6. ….../1
