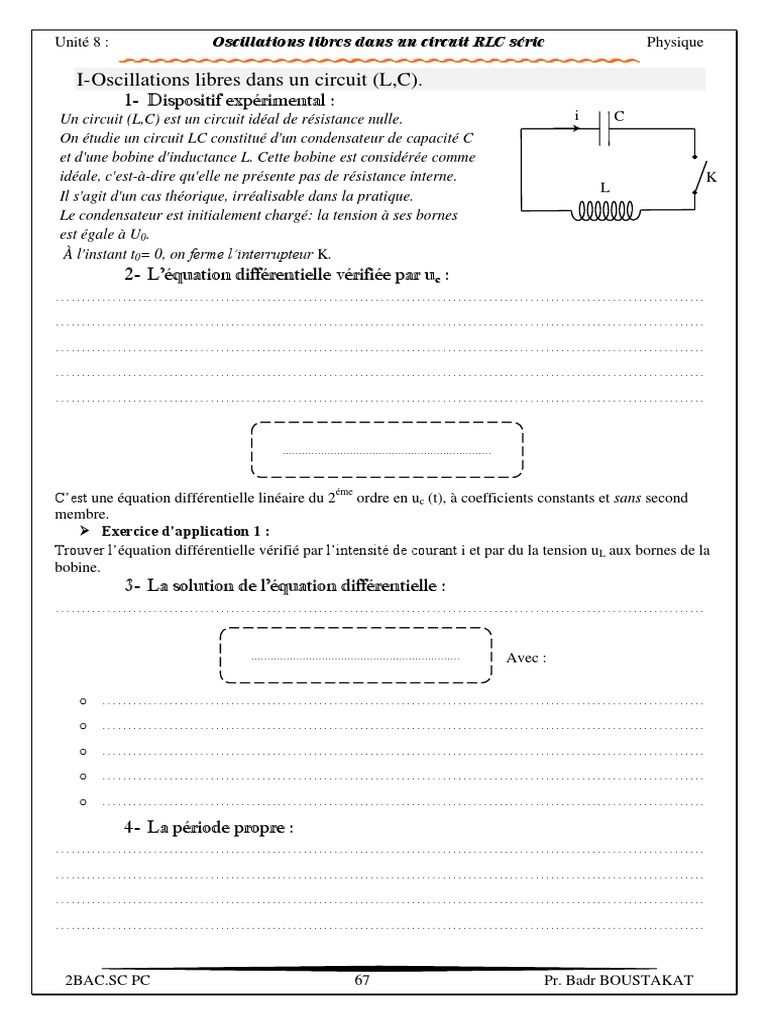

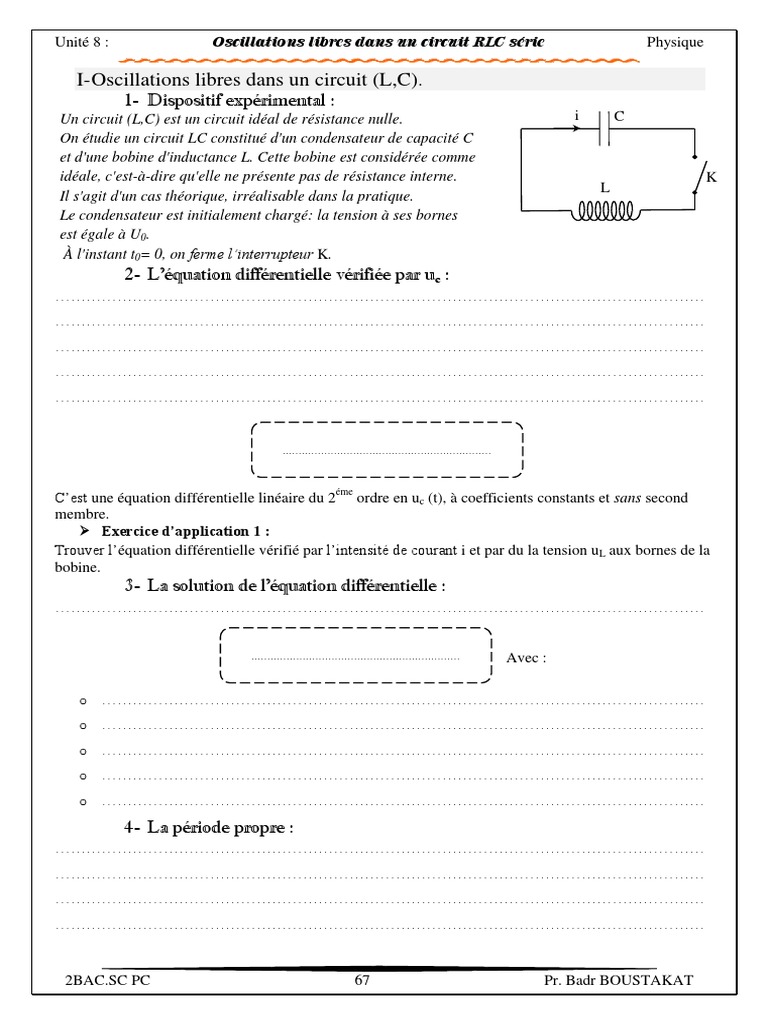

Unité 8 : Oscillations libres dans un circuit RLC série Physique

I- Oscillations libres dans un circuit (L,C).

1- Dispositif expérimental :
Un circuit (L,C) est un circuit idéal de résistance nulle. i C
On étudie un circuit LC constitué d'un condensateur de capacité C
et d'une bobine d'inductance L. Cette bobine est considérée comme
idéale, c'est-à-dire qu'elle ne présente pas de résistance interne. K
L
Il s'agit d'un cas théorique, irréalisable dans la pratique.
Le condensateur est initialement chargé: la tension à ses bornes
est égale à U0.
À l'instant t0= 0, on ferme l’interrupteur K.
2- L'équation différentielle vérifiée par uc :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

.................................................................

C’est une équation différentielle linéaire du 2éme ordre en uc (t), à coefficients constants et sans second
membre.
 Exercice d’application 1 :
Trouver l’équation différentielle vérifié par l’intensité de courant i et par du la tension uL aux bornes de la
bobine.
3- La solution de l’équation différentielle :
………………………………………………………………………………………………………………

................................................................. Avec :

o ………………………………………………………………………………………………………
o ………………………………………………………………………………………………………
o ………………………………………………………………………………………………………
o ………………………………………………………………………………………………………
o ………………………………………………………………………………………………………
4- La période propre :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

2BAC.SC PC 67 Pr. Badr BOUSTAKAT

Unité 8 : Oscillations libres dans un circuit RLC série Physique

………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

.................................................................

 Analyse dimensionnelle de la période propre:

Vérifions que la grandeur T0 est une grandeur homogène à un temps.
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
5- L’expression de la charge du condensateur et de l’intensité de courant :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
La tension uc,la charge q et l'intensité i du courant dans le circuit LC présentent des oscillations sinusoïdales :

Um
Im
t(s)
0 1

Remarque : i(t) est en …………… de phase par rapport à uc(t) de ………….

Donc i(t) et uc(t) en quadrature de phase .
lorsque la tension du condensateur est maximale, l’intensité du courant sera nulle et inversement.

2BAC.SC PC 68 Pr. Badr BOUSTAKAT

Unité 8 : Oscillations libres dans un circuit RLC série Physique

6- L'énergie d'un circuit LC:

L'énergie totale ET d'un circuit LC idéal est égale, à chaque instant, à la somme des énergies électrique et
magnétique emmagasinées dans le condensateur et dans la bobine respectivement :
………………………………………………………………………………………………………………
 Expression de l’énergie emmagasinée dans le condensateur en fonction du temps :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
 Expression de l’énergie emmagasinée dans la bobine en fonction du temps :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
 La relation entre l’amplitude de l’intensité Im de courant et de la tension Um aux bornes du condensateur :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
 Expression de l’énergie emmagasinée dans la bobine en fonction du temps devient:
………………………………………………………………………………………………………………
 Expression de l’énergie totale ET du circuit LC à un instant t devient:
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
 Conclusion :
o Dans un circuit LC idéal, l’énergie électrique emmagasinée dans le condensateur ………………….
en énergie magnétique emmagasinée dans la bobine et vice versa.
o L’énergie totale ET du circuit LC à chaque instant est …………… Elle est égale à l’énergie
électrique …………………. emmagasinée dans le condensateur. On dit que l’énergie totale ET du
circuit LC …………………… .
o La figure ci-dessous montre l'évolution, au cours du temps, des énergies Ee, Em et ET:
E

t
0
o La période d’oscillation des énergies Ee et Em est égale à : ………..

2BAC.SC PC 69 Pr. Badr BOUSTAKAT

Unité 8 : Oscillations libres dans un circuit RLC série Physique

o Exercice d’application 2 :
dE T
Montrer a conservation de l’énergie totale du circuit LC en calculant .
dt
II- Oscillations électriques amorties dans un circuit RLC.
1- Dispositif expérimental : i C
On étudie le circuit RLC constitué d'un condensateur de capacité C
et d'une bobine d'inductance L et de résistance r et d’un conducteur
ohmique de résistance R variable. K
Le condensateur est initialement chargé: la tension à ses bornes L
est égale à U0.
À l'instant t0= 0, on ferme l’interrupteur K et on visualise avec un système d’acquisition la variation au
cours du temps de la tension aux bornes du condensateur :
On pose la résistance totale du circuit RLC : …………….
2- Les régimes des oscillations électriques libres:
Selon la valeur de la résistance du circuit RLC, on distingue les deux régimes suivants :
 Régimes pseudopériodique : Pour de faibles valeurs de RT, on observe des oscillations dont
l'amplitude décroît progressivement au cours du temps. Il est caractérisé par la pseudopériode T
qui est égale approximativement au période propre du circuit RLC : ……………………..
 Régimes apériodique : Pour des valeurs élevées de RT, les oscillations disparaissent et la tension
aux bornes du condensateur tend lentement vers zéro.

…………………………………………………… …………………………………………………
3- L'équation différentielle du circuit RLC série libre :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

2BAC.SC PC 70 Pr. Badr BOUSTAKAT

 Unité 8 : Oscillations libres dans un circuit RLC série Physique

4- L’étude énergétique du circuit RLC série :

dE T
Trouver la variation de l‘énergie totale du circuit RLC par rapport au temps. Conclure.
dt
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
L’énergie totale du circuit RLC ……………… au cours du temps. Elle est ……………… dans la résistance
totale du circuit par …………………….. sous forme d’énergie …………………. .

0 0
…………………………………………………… …………………………………………………

III- Entretient des oscillations électriques amorties dans un circuit RLC.

1- Dispositif expérimental :
Pour obtenir des oscillations non amorties d'un circuit RLC série, il faut entretenir les oscillations en insérant
dans le circuit une source d'énergie qui compense l'énergie dissipée par effet Joule dans la résistance totale du
circuit. Cette source d'énergie est un générateur G qui donne une tension proportionnelle à l’intensité de
courant : ………………….
L’équation différentielle vérifiée par uc :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
Pour : …………………….. L’équation différentielle devient :
………………………………………………………………………………………………………………
C’est une équation différentielle d’oscillation ………………………

2BAC.SC PC 71 Pr. Badr BOUSTAKAT

Unité 8 : Oscillations libres dans un circuit RLC série Physique

 Conclusion :
Les oscillations entretenues sont sinusoïdales, leur période T est égale à la période propre T0 des oscillations
du circuit RLC d'amortissement négligeable.
Au cours des oscillations entretenues, il y a échange continuel d’énergie entre le condensateur et la bobine,
sans amortissement ; les pertes par effet Joule sont intégralement compensées à chaque instant par la source
d’énergie : l’énergie totale est constante.
Exercices
Exercice 1 :

2BAC.SC PC 72 Pr. Badr BOUSTAKAT

Unité 8 : Oscillations libres dans un circuit RLC série Physique

Exercice 2 :
Pour mettre en évidence l’influence de la résistance r de la bobine (b) sur
l’énergie électrique totale d’un circuit série RLC libre, les élèves ont monté,
à un instant considéré comme origine des temps, un condensateur de
capacité C totalement chargé, avec cette bobine comme l’indique la figure 3. C
(b)
A l’aide d’un matériel informatique convenable, on a pu visualiser les
variations de l’énergie emmagasinée dans le condensateur et celle i
emmagasinée dans la bobine en fonction du temps (Figure 4).

1- Etablir l’équation différentielle vérifiée par la charge q(t) du condensateur.

2- Préciser, parmi les courbes (a) et (b), celle Figure 3
correspondante à l’énergie emmagasinée dans la bobine.
3- On désigne par ET, l’énergie électrique totale
emmagasinée dans le circuit à un instant t, et elle
représente la somme de l’énergie emmagasinée dans le
condensateur et l’énergie emmagasinée dans la bobine au
même instant t.
3.1- Ecrire l’expression de ET en fonction de :
dq
C, L, q et .
dt
3.2- Montrer que l’énergie totale décroit avec le temps
selon la relation : dET  ri 2dt . Expliquer la cause de cette décroissance.
3.3- Déterminer l’énergie dissipée dans le circuit entre les instants : t1 = 2 ms et t2 = 3 ms.
Exercice 3 :
Le piano génère un ensemble de notes musicales classées selon une échelle musicale constituée de
sept notes musicales essentielles.
Le tableau suivant donne les fréquences correspondantes aux notes musicales essentielles:
Note Do Ré Mi Fa Sol La Si
Fréquence 262 294 330 349 392 440 494
Le but de cet exercice est d’ajuster une note musicale de fréquence déterminée en utilisant un
circuit RLC série.
Les élèves ont réalisé le montage expérimental représenté sur
le Figure2, et qui est constitué de :
Générateur de tension de f.é.m E = 12 V et de résistance interne
négligeable.
Conducteur ohmique de résistance R = 200 Ω.
Bobine de coefficient d’inductance L ajustable et de résistance interne
négligeable.
Condensateur de capacité C’= 0,5 μF.
Interrupteur K à double position.
Après avoir chargé le condensateur, les élèves ont basculé l’interrupteur à la position (2) à un instant
choisi comme origine des temps. Ils ont obtenus par l’intermédiaire d’une interface informatique la
courbe représentée sur la Figure 3.
2-1- Etablir l’équation différentielle vérifiée par la tension uC’ entre les bornes du condensateur.
2-2- Déterminer graphiquement la valeur de la pseudopériode T.
2-3- On considère que la valeur de la pseudopériode T est égale à la valeur de la période propre
T0 de l’oscillateur LC. En déduire la valeur de L.

2BAC.SC PC 73 Pr. Badr BOUSTAKAT

Unité 8 : Oscillations libres dans un circuit RLC série Physique

2-4- Calculer la valeur de l’énergie totale emmagasinée dans le circuit à l’instant t = 3,4 ms.
3- Les élèves ont ajouté au montage RLC’ précèdent, un appareil d’entretien des oscillations, et
ils ont relié le circuit à un haut-parleur qui transforme l’onde électrique de fréquence N0 en une
onde sonore de même fréquence.
3-1- Quel est le rôle de l’appareil d’entretien de point de vue énergétique.
3-2- En se basant sur le tableau des fréquences des notes déterminer la note musicale émise par
le haut-parleur.

Exercice 4 :
On réalise le montage représenté dans la figure 4 qui est constitué de
Bobine d’inductance L et de résistance r
Condensateur de capacité C=20μF chargé initialement sous une
tension U0=6,0V
Générateur G qui compense, exactement, l’énergie dissipée par
effet joule dans le circuit.
2
On ferme l’interrupteur K, un courant circule dans le circuit d’intensité : i  t   Im . cos( .t ) .
T0
Avec T0  2 LC la période propre du circuit (LC).
1- montrer que l’expression de l’énergie emmagasinée dans le condensateur à l’instant t s’écrite
1 2
sous la forme Ee  LI2m . sin 2 ( .t ) .
2 T0
2- montrer que l’énergie totale du circuit (LC) se conserve au cours des oscillations électriques
et calculer sa valeur.

2BAC.SC PC 74 Pr. Badr BOUSTAKAT
