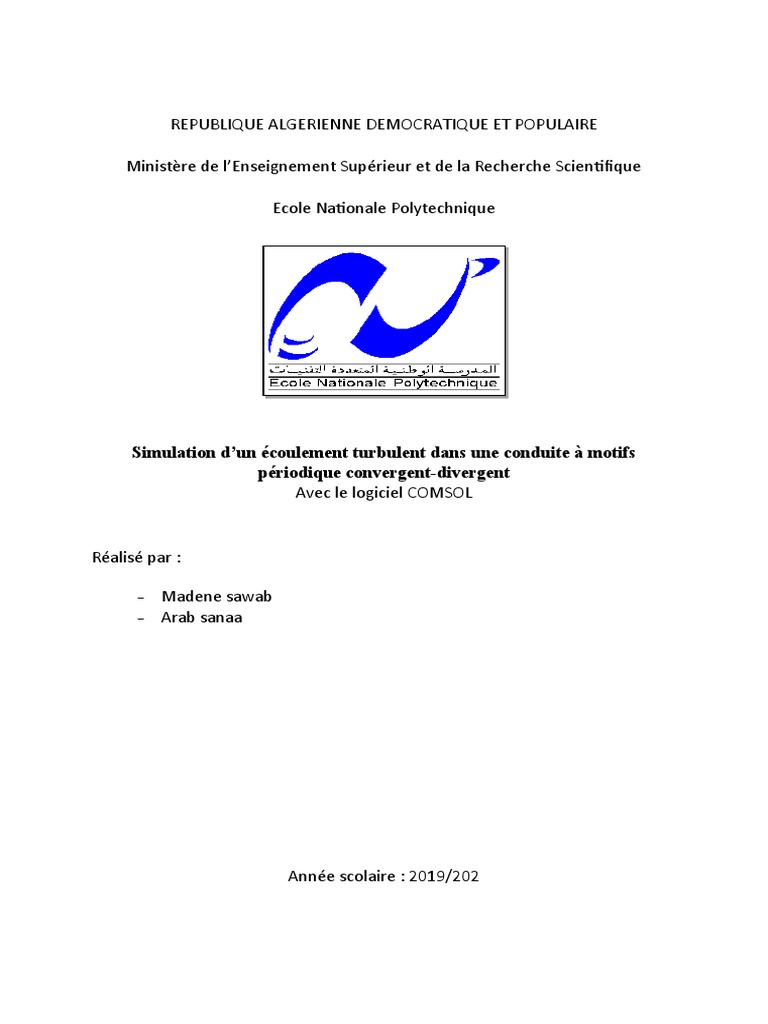

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

Ecole Nationale Polytechnique

Simulation d’un écoulement turbulent dans une conduite à motifs


périodique convergent-divergent
Avec le logiciel COMSOL

Réalisé par :

˗ Madene sawab
˗ Arab sanaa

Année scolaire : 2019/202
1. Présentation du cas :
Le schéma du modèle d’application est donné dans la figure ci-dessous

Dans cette étude, considérez un modèle réduit d’une conduite à motifs périodiques
convergent- divergent de dimensions 0,04*0,08*0,791m. Les largeurs sont : à l’entrée de
chaque divergent Em= 0,04m, et à l’entrée de chaque convergent EM=2Em=0,08m, et comme
la conduite est prismatique, sa longueur caractéristique équivalente est : E = (Em + EM) /2 =
0,06
La longueur totale de la conduite de L= 0,791m.
Une manière très répandue d’établir les conditions initiales consiste à imposer un champ de
vitesse pour t = 0. Dans ce cas, imposez un profil parabolique de vitesse sur le domaine
d’écoulement.
Les conditions aux limites sur la pression à l'entrée et à la sortie sont égales à la pression
atmosphérique. Une condition aux limites sur la vitesse à l'entrée de la conduite qui
correspond au débit volumique de l’expérience.
Nous avons trois débits différents Q1=0,63l/s,
Afin de simuler ce cas avec le logiciel COMSOL , les étapes à suivre sont décrites ci-
dessous :

2. Lancement du logiciel
Une fois, on lance le logiciel, une fenêtre va apparaitre, dont lequel on choisit un de ces deux
modes
- mode vierge : il s’agit d’un mode qui donne la main à l’utilisateur pour introduire ses
propres équations, paramètres, variables…

- assistant de modélisation : les équations gouvernantes, les paramètres et les variables sont
prédéfinis déjà, donc ça facilite la tâche de la modélisation un peu, et c’est pourquoi on a
utilisé ce mode :
Pour notre exemple on choisit assistant modélisation, après on choisit le dimension de notre
modèle c’est 2D.
a) le choix de la physique :
- en cliquant sur ajouter un physique ,on sélectionne « écoulement fluide » > « écoulement
monophasique » > « écoulement turbulent » > « écoulement turbulente k-€
b) Sélectionner l’étude
Puisque notre problème est dépendant du temps on choisit l’étude temporel :

c) Générer la géométrie :
La géométrie est l’étape fondamentale lors d’une simulation, elle permet de définir les
caractéristiques géométriques appropriées au cas étudié.
On fait un clic droit sur ‘géométrie’ on choisit ‘polygone ‘, dans l’interface réglage on insère
notre schéma sous forme de table de points de coordonnés x y, puis en clic sur construire la
géométrie.
On obtient notre première succession de convergent divergent.
Ensuite on clique sur ‘Géométrie--Transformation—Réseau’.on aura 7 surfaces collées mais
non fusionnées

On va fusionner les sept polygones pour en on faire une seule entité, pour cela on clique sur
‘Géométrie –Booléens et partitions – union ‘
On va maintenant ajouter le fluide qui va circuler à l’intérieure de notre conduite qui est l’eau

d) Insertion des conditions aux limites :


On passe maintenant à l’étape suivante qui consiste à mettre en données le problème sous
comsol . Pour cela on clique sur « Ecoulement turbulent – Entrée », on sélectionne l’entrée de
la conduite à partir du schéma, et introduit nos conditions de vitesse et de pression à l’entrée.
On prend une vitesse égale à 0.12m/s.
On refait la même procédure avec la sortie de la conduite.

e) Maillage de la conduite :
Il suffit d’appuyer sur « Maillage—Construire toute la séquence »
Résultats :
Pour afficher le résultat, on clique sur « Etude—Calculer »
Le profil de vitesse (figure 1) on voit bien que la vitesse est variable, elle s’annule sur les
parois et atteint le max au centre de la conduite.
Par contre la pression (figure 2) est constante sut toute le parois

Figure 1:Profile de vitesse


Figure 2:Profil de pression
