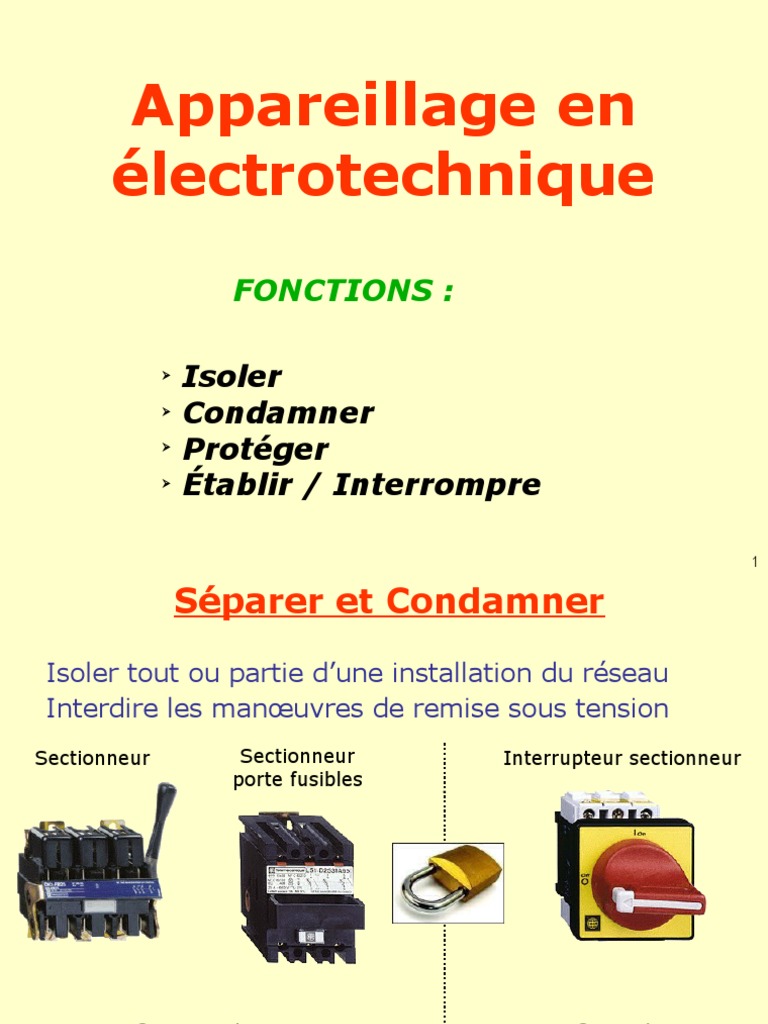

Appareillage en

électrotechnique
FONCTIONS :


Isoler

Condamner

Protéger

Établir / Interrompre

1
 Séparer et Condamner

Isoler tout ou partie d’une installation du réseau

Interdire les manœuvres de remise sous tension
Sectionneur Sectionneur Interrupteur sectionneur
porte fusibles

On ne peut pas On peut

le manœuvrer en charge le manœuvrer en charge
Il n'a pas de pouvoir de coupure Il a un pouvoir de coupure
égal à In
2
Caractéristiques

3
 Symboles

Sectionneur Sectionneur porte fusibles Interrupteur - Sectionneur

Exemple
Symboles de
sectionneurs
porte fusibles

4
 Protéger contre les courts-circuits
Protéger les matériels lorsque I >> In

Disjoncteurs Fusibles Relais magnétiques

Magnétique Magnétothermique
Le relais magnétique
Le magnétique protège n'a pas de
contre les courts-circuits pouvoir de coupure
(→ mise du contact
Le thermique protège
en série avec
contre les surcharges
la bobine
Disjoncteurs et fusibles ont un pouvoir de coupure du contacteur)

5
Protéger contre les courts-circuits

Les disjoncteurs - Technologie

Raccordement

Thermique (bilame)

Coupure (contact et chambre)

Déclenchement et armement

Magnétique (bobine)

6
 Protéger contre les courts-circuits

Les disjoncteurs - Décodage face avant

1: Variante du disjoncteur
suivant le pouvoir de coupure
2: Courbe de déclenchement

1 3: Calibre du disjoncteur (courant assigné)

2
3 4: Tension d ’emploi Ue
4
5 5: Pouvoir de coupure suivant
la norme « domestique » NFC 61-410
6
7 6: Pouvoir de coupure
8 suivant la norme « industrielle » NFC 63-120

7: Référence commerciale

8: Symbole électrique

7
 Protéger contre les courts-circuits

Les disjoncteurs - Courbes de déclenchement

Courbe B : Déclenche de 3 à 5 In
Temps en s

0,1

0,01

I/In
1 3 5 10

8
 Protéger contre les courts-circuits

Les disjoncteurs - Courbes de déclenchement

Courbe C : Déclenche de 5 à 10 In
Temps en s

0,1

0,01

I/In
1 5 10

9
 Protéger contre les courts-circuits

Les disjoncteurs - Courbes de déclenchement

Courbe D: Déclenche de 10 à 14 In
Temps en s

0,1

0,01

I/In
1 10 14

10
 Protéger contre les courts-circuits

Les fusibles - Technologie

UR
aM gG
(fort courant d'appel) (usage général) (électronique)

Tous les fusibles ont un pouvoir de coupure

Critères de choix: - Type de charge

- Taille (10*38….)
- Tension d’emploi (V)
- Calibre (A)

11
 Courbe de fusion d'un fusible gG

1,5s

3A 12
 Courbe de fusion d'un fusible aM

0,4s

10A 13
 Protéger contre les surcharges

Surcharge : légère surintensité (exemple : 4 x In)

Disjoncteurs magnéto thermique Relais thermique

Le relais thermique
Le disjoncteur possède n'a pas de
pouvoir de coupure
un pouvoir de coupure
(→ mise du contact
important en série avec la bobine
du contacteur)

14
 Protéger contre les surcharges

Disjoncteur magnétothermique
La protection est à temps inverse:
Plus la surcharge est grande, plus le temps de déclenchement est court
Plus la surcharge est faible, plus le temps de déclenchement est long

15
Protéger contre les surcharges
Relais thermique

16
Protéger contre les surcharges
Relais thermique

Classe
10A : à utiliser pour des démarrages moteur de 2 à 10 s

20 : à utiliser pour des démarrages moteur de 6 à 20 s

Il existe une classe 30 pour des démarrages jusqu’à 30s

Relais thermique différentiel

permet la détection d’une absence de phase

Relais thermique compensé

est insensible aux températures extérieures

17
Protéger les personnes
Disjoncteur différentiel Interrupteur différentiel

Différence ?

Le disjoncteur différentiel protège aussi contre

- les court-circuits (magnétique)
- les surcharges (thermique)

L’interrupteur différentiel est moins coûteux

18
 Protéger les personnes
Le disjoncteur différentiel

BP Test de la
protection
différentielle

I∆n est appelé la sensibilité du différentiel

I∆n/2 I∆n

Non déclenchement Déclenchement probable Déclenchement certain

Calibres usuels : 30 mA – 100 mA – 300 mA – 500 mA – 1 A

19
 Protéger les personnes
Le disjoncteur différentiel

20
 Etablir et interrompre l'énergie

Contacteur Interrupteur

Pilotage automatique
Catégories d’emploi
suivant les types de récepteur
AC3 : Moteur asynchrone à cage
AC1 : Chauffage, éclairage…en alternatif
DCx : Emploi en continu
21
