Pr Hatem BEN ROMDHANE Structures des Molécules Organiques Stéréochimie

Faculté des Sciences de Tunis et Stéréochimie Représentations moléculaires

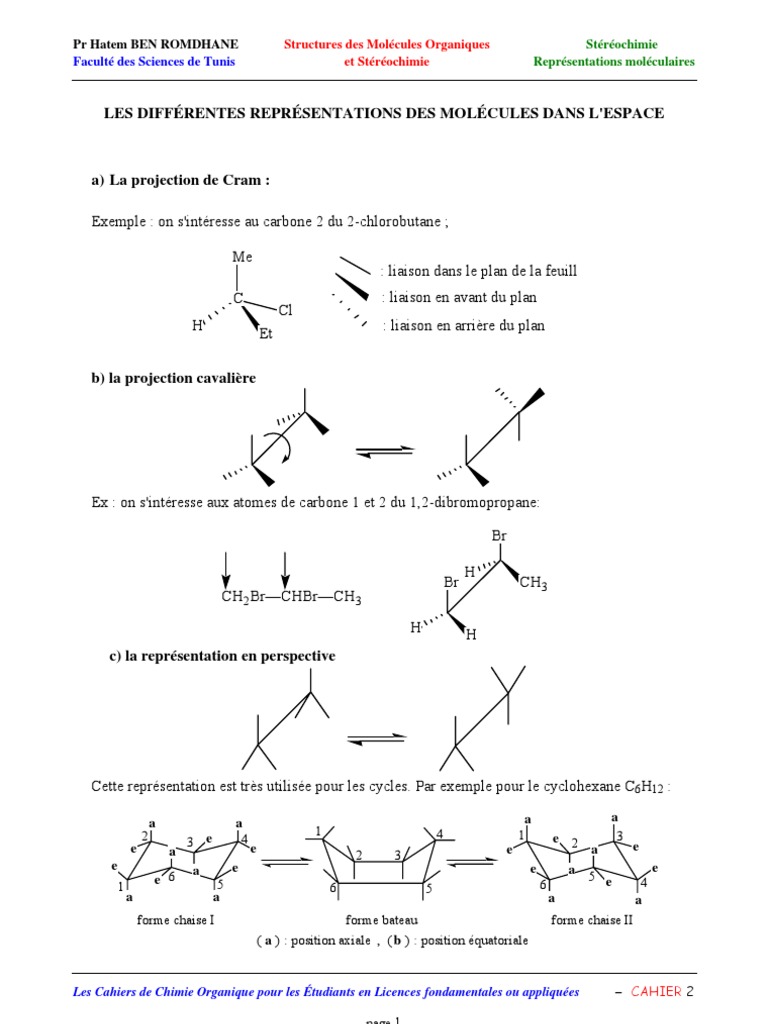

LES DIFFÉRENTES REPRÉSENTATIONS DES MOLÉCULES DANS L'ESPACE

a) La projection de Cram :

Exemple : on s'intéresse au carbone 2 du 2-chlorobutane ;

Me
: liaison dans le plan de la feuill
C : liaison en avant du plan
Cl
H : liaison en arrière du plan
Et

b) la projection cavalière

Ex : on s'intéresse aux atomes de carbone 1 et 2 du 1,2-dibromopropane:

Br

H
Br CH 3
CH2 Br—CHBr—CH 3

H H
c) la représentation en perspective

Cette représentation est très utilisée pour les cycles. Par exemple pour le cyclohexane C6H12 :

a a a a
2 1 4 1 3
3 e 4 e 2
e a e e a e
2 3
e a e e a 5 e
1 e 6 5 6 e 4
6 5
a a a a
forme chaise I forme bateau forme chaise II
( a ) : position axiale , ( b ) : position équatoriale

Les Cahiers de Chimie Organique pour les Étudiants en Licences fondamentales ou appliquées – CAHIER 2

page 1
Pr Hatem BEN ROMDHANE Structures des Molécules Organiques Stéréochimie
Faculté des Sciences de Tunis et Stéréochimie Représentations moléculaires

d) la projection de Newman

Le principe de la représentation de Newman consiste à projeter la molécule sur un plan

perpendiculaire à une liaison carbone - carbone.
On suppose que la liaison simple centrale porte en son milieu un disque opaque dont elle est
l'axe.
C2 à l'arrière

C2 rotation autour
C1 de la liaison "σ"
.

observateur C1 à l'avant
forme éclipsée forme décalée

Par rotation autour de la liaison σ, un nombre infini de représentations peut être envisagé, mais
seules quelques conformations sont remarquables.
Exemple : l'acide 2,3-dihydroxybutanoïque : CH3-CHOH-CHOH-COOH
Projection selon l'axe C2 → C3 :

OH OH
OH
OH
OH
OH
H
H CH3
H COOH H CH3 H COOH
H COOH
CH3
forme éclipsée instable
OH
H OH

H COOH
CH3
forme décalée stable c
Dans le cas d'un cycle;
Exemple : 5-chloro-2-éthyl-4-méthylcyclohexanol
La projection de Newman met en évidence la position des substituants autour de deux liaisons
C - C parallèles.
OH
Et OH
1 2 3 3
Et
1 5
6 Cl 5 4
6
Cl
Me Me

Les Cahiers de Chimie Organique pour les Étudiants en Licences fondamentales ou appliquées – CAHIER 2

page 2
Pr Hatem BEN ROMDHANE Structures des Molécules Organiques Stéréochimie
Faculté des Sciences de Tunis et Stéréochimie Représentations moléculaires

e) la projection de Fischer

En projection de Fischer les liaisons sont représentées par des traits pleins verticaux
et horizontaux, selon les conventions suivantes :

convention 1: Les traits verticaux indiquent les liaisons dans le plan ou en arrière du plan de la
figure. Les traits horizontaux indiquent les liaisons en avant du plan de la figure.

≡ ≡ ≡

convention 2: la chaîne carbonée la plus longue est placée verticalement et numérotée de haut en bas.

convention 3 : L'extrémité qui présente le degré d'oxydation le plus élevé est mise en haut .

Cette représentation est très utilisée, en particulier pour représenter les différents
diastéréoisomères des oses et des acides aminés.

COOH COOH
Ex : CH 3 CH COOH
90°
NH 2 H NH 2
Alanine H CH 3 45°
NH 2 CH3
COOH
COOH

H NH 2 H NH 2

CH 3 CH 3
