Centre Universitaire de Ghardaïa 1ére S.N.

V: 2010-2011

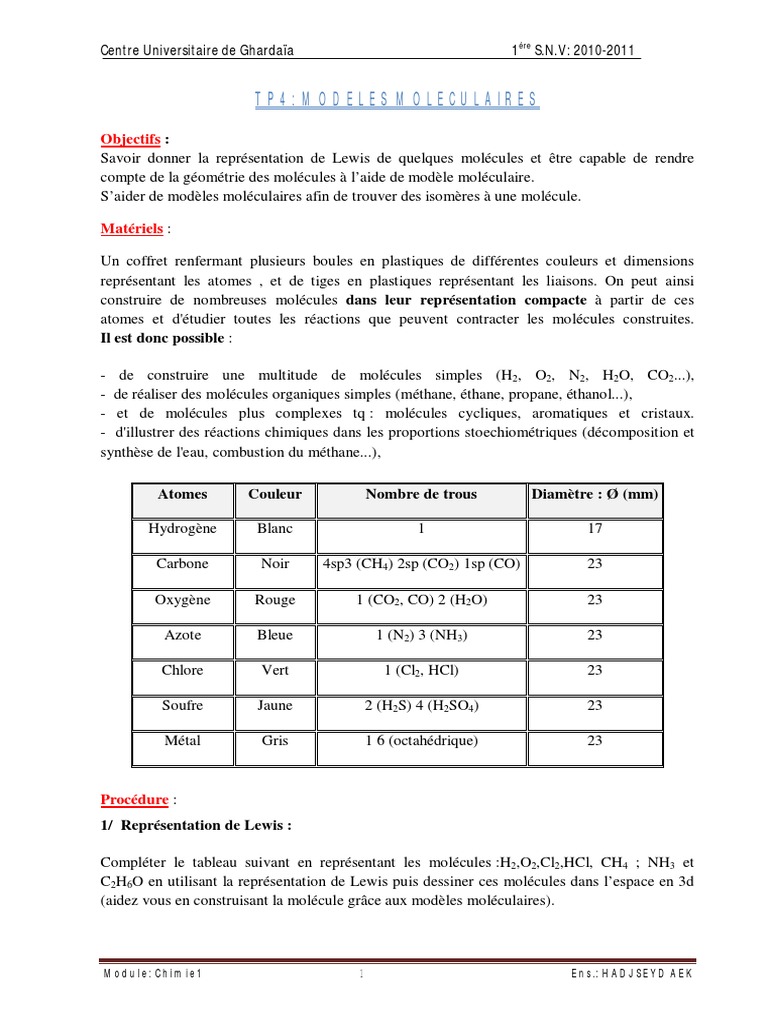

TP4: MODELES MOLECULAIRES

Objectifs :
Savoir donner la représentation de Lewis de quelques molécules et être capable de rendre
compte de la géométrie des molécules à l’aide de modèle moléculaire.
S’aider de modèles moléculaires afin de trouver des isomères à une molécule.

Matériels :

Un coffret renfermant plusieurs boules en plastiques de différentes couleurs et dimensions

représentant les atomes , et de tiges en plastiques représentant les liaisons. On peut ainsi
construire de nombreuses molécules dans leur représentation compacte à partir de ces
atomes et d'étudier toutes les réactions que peuvent contracter les molécules construites.
Il est donc possible :

- de construire une multitude de molécules simples (H2, O2, N2, H2O, CO2...),
- de réaliser des molécules organiques simples (méthane, éthane, propane, éthanol...),
- et de molécules plus complexes tq : molécules cycliques, aromatiques et cristaux.
- d'illustrer des réactions chimiques dans les proportions stoechiométriques (décomposition et
synthèse de l'eau, combustion du méthane...),

Atomes Couleur Nombre de trous Diamètre : Ø (mm)

Hydrogène Blanc 1 17

Carbone Noir 4sp3 (CH4) 2sp (CO2) 1sp (CO) 23

Oxygène Rouge 1 (CO2, CO) 2 (H2O) 23

Azote Bleue 1 (N2) 3 (NH3) 23

Chlore Vert 1 (Cl2, HCl) 23

Soufre Jaune 2 (H2S) 4 (H2SO4) 23

Métal Gris 1 6 (octahédrique) 23

Procédure :
1/ Représentation de Lewis :

Compléter le tableau suivant en représentant les molécules :H2,O2,Cl2,HCl, CH4 ; NH3 et

C2H6O en utilisant la représentation de Lewis puis dessiner ces molécules dans l’espace en 3d
(aidez vous en construisant la molécule grâce aux modèles moléculaires).

Module: Chimie1 1 Ens.: HADJ SEYD AEK

Centre Universitaire de Ghardaïa 1ére S.N.V: 2010-2011

Exemple pour le cas de l’eau H2O on a :

Molécule Nom Nbre de Nbre de Représentation Architecture Représentation

doublets doublets de Lewis en 3d
liants libres

Coudée ou en
H2O eau 2 2 forme de V

2/ Isomérie de constitution

Donner toutes les formules développées possibles des molécules de formules brutes suivantes :
C2H6O ,C4H10, C2H4Cl2 et C2H7N.

Construire et donner les représentations des isomères correspondant à chacune des formules
proposées ( Faites comme pour le cas de C2H6O ci-dessous):

formule Nbre Nom de Représentation de Représentation en 3d

d’isomères l’isomère Lewis

éthanol

C2H6O 2

méthoxyméthane

3/ Chiralité : Cas du carbone asymétrique

Bâtir le modèle éclaté du 2-chlorobutane dans les deux configurations (R et S). Vérifier la
notion d’énantiomérie. Utiliser ces modèles pour réaliser la projection de Newman des deux
énantiomères

4/ Diastéréoisomérie géométrique Z/E

Bâtir le modèle compact et éclaté du (Z)-but-2-ène et du (E)-but-2-ène. Donner la

représentation projective des deux molécules.

Module: Chimie1 2 Ens.: HADJ SEYD AEK
