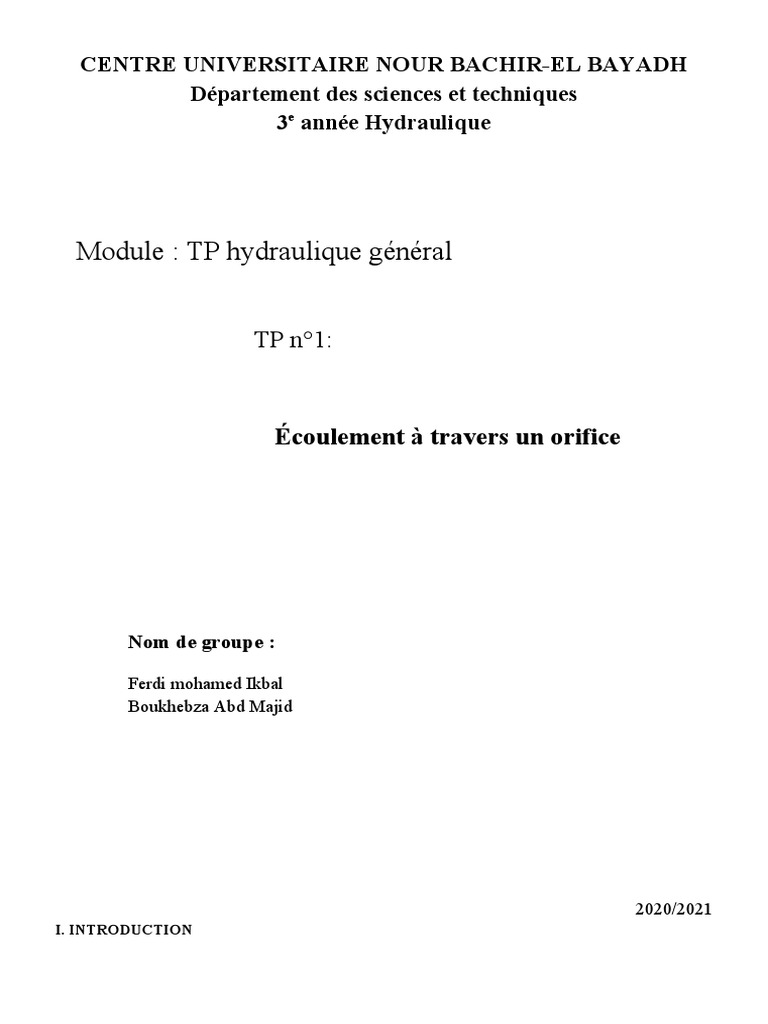

TP n°1:
Nom de groupe :
2020/2021
I. INTRODUCTION
Dans la plupart des cas, quand un fluide s’écoule par une ouverture comme un orifice à mince
paroi ou sur un déversoir, le débit réel est très inférieur à celui calculé. En supposant qu’il n’y a pas
de perte d’énergie et que l’écoulement dans l’ouverture est uniforme et parallèle. Cette réduction du
débit est due à la contraction de l’écoulement dans l’ouverture et en aval de l’ouverture, qui
provoque donc une perte d’énergie importante.
Cette expérience a été conçue pour étudier la réduction du débit, la contraction de l’écoulement,
et la perte d’énergie correspondante pour un orifice à paroi mince d’un réservoir débitant dans l’air.
PM V2 P V2
ZM M N ZN N
2g 2 g (1)
Les sections M et N étant à la pression atmosphérique d'où : PM PN Patm
En supposant que l'axe de référence passe par la section N,alors on a:7
Z M Z N H0
V M est très faible (origine du mouvement), alors on déduit la vitesse au point N de l'expression :
VN2
H0
2g
En supposant aussi que la vitesse est uniforme dans la section contractée, posons :
VN V0 (vitesse idéale)
V02
H0
2g (2)
En tenant compte de la perte de charge que l'orifice introduit, on notera " Vc " la vitesse réelle dans
la veine contractée on peut écrire :
Vc2
Hc
2g (3)
Hc :la mesure effectuée par le tube de Pitot
La perte de charge de l'écoulement dans l'orifice est représentée par la différence
horif H0 Hc
Le rapport de la vitesse réelle"Vc " et de la vitesse idéale "V0 " est défini comme étant le coefficient
de vitesse " C v " de l'orifice, alors des équations (2) et (3) on
Vc Hc
Cv
V0 H0 (4)
De même, on peut définir le coefficient de contraction par le rapport suivant :
Sc
C c=
S (5)
S c : section contractée
S : section de l'ouverture de l'orifice
Enfin on peut définir le coefficient de débit " C d " comme étant le rapport de débit réel du jet et du débit
correspondant à la vitesse idéale "V0 " sans contraction de la veine soient :
Q=V c . S c Débit réel
Q0 =V 0 . S=a0 . √2 g.H 0 Débit idéal
Q S c .V c
C d= =
Q0 S . V 0 (6)
En fonction de Q - valeur du débit réel mesuré, on trouve que :
Q
C d=
S.√2 g. H 0 (7)
V. RESULTATS ET CALCUL
2
-Diamètre du réservoir D=15.5cm A 1.88 10 m²
4
-Diamètre de l'orifice d=1.3cm S 1.32 10 m²
3) Tracer le graphe de T =f ( √h 2 )
4) Déterminer la pente de la droite obtenue en déduisant le coefficient de débit.
T
2A
Cd .S . 2 g
h1 h2
2A
Cd .S . 2 g
tg Cd
2A
Cd .S 2 g .tg
tg est la pente de la droite (graphe)
Sachant que les valeurs théoriques des coefficients caractéristiques de l'orifice calculées pour une
VII. CONCLUSION
