‫وا ث ا‬ ‫ما‬ ‫وزارة ا‬

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET


DE LA RECHERCHE SCIENTIFIQUE

UNIVERSITE SOUK AHRAS ‫ ق أھ اس‬-


FACULTE DES SCIENCES ET TECHNOLOGIE ‫ا م وا‬
Département de Génie Electrique ‫ا‬ ‫ا‬

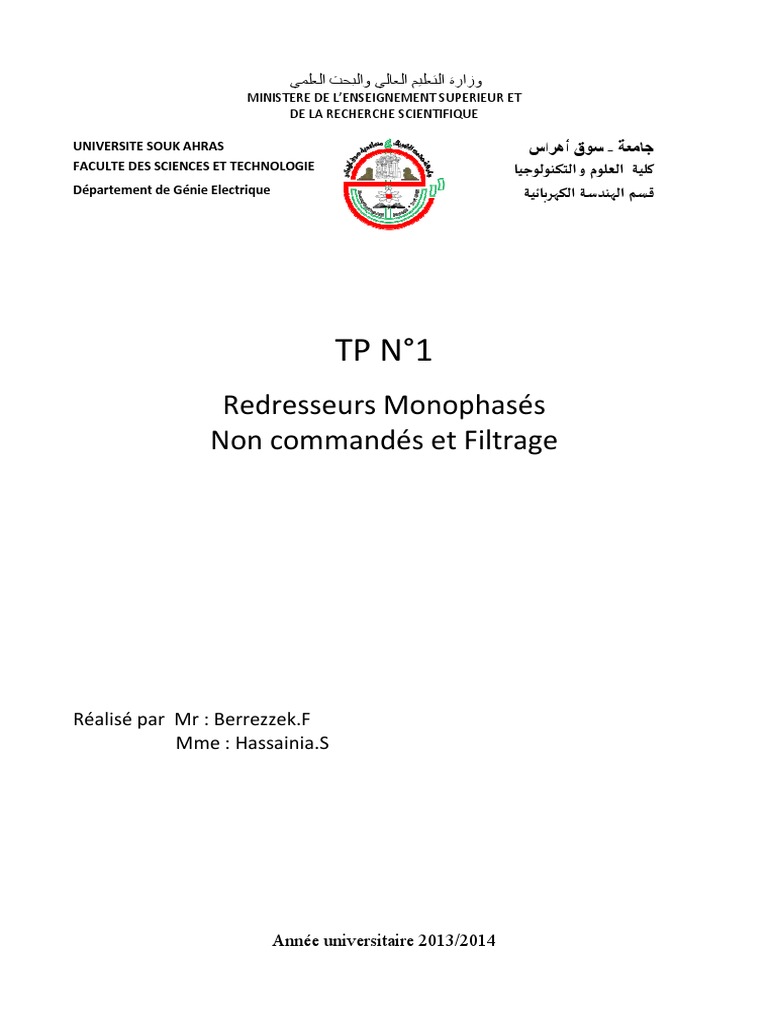

TP N°1
Redresseurs Monophasés
Non commandés et Filtrage

Réalisé par Mr : Berrezzek.F


Mme : Hassainia.S

Année universitaire 2013/2014


Redresseurs Monophasés non commandés et Filtrage

I) But du travail :
Etude des redresseurs monophasés à diodes.
utilisations des filtres L, C et LC.
Analyse des différentes formes d’onde des grandeurs électriques (tensions et
courant).
Détermination des paramètres de performance des différents montages.
II) Rappel théorique :

On appelle redresseur, le dispositif destiné à transformer l'énergie alternative en énergie continue.


L'élément de base du redresseur non commandé est la diode.
On distingue les redresseurs mono-alternance et double alternance.

Principe du redressement simple alternance :

Le schéma de ce redresseur est représenté sur la figure-1-

La diode D est conductrice pendant l’alternance positive de V(ϑ) et bloquée pendant l’alternance
négative.

La tension d’alimentation au niveau du secondaire est donnée par :

V (θ ) = Vm sin(θ ), Vm = 2 .Veff .

La valeur moyenne de la tension redressée est donnée par :

π
1 Vm
Umoy =
2π ∫
0
Vm sin(θ )dθ =
π
= 0,45.Veff

Ou Veff est la valeur efficace de la tension secondaire.

Les formes d’ondes de la tension ainsi le courant de charge sont représentées sur la figure.1.

Principe du redressement double alternance :

On distingue deux montages doubles alternance :

- Le premier montage appelé double alternance P2 ce type utilise deux diodes. Le schéma de
montage P2 est représenté sur la figure-2.a-
La tension redressée ainsi le courant pour différentes charges sont représenté sur la figure -2.b-.La
valeur moyenne de la tension est :

π
1 2Vm
Umoy =
π ∫
0
Vm sin(θ )dθ =
π
= 0,9.Veff

- l’autre appelé redresseur monophasé en pont PD2 (figure-3.a-) ; il utilise quatre diodes ; la tension
redressée est identique à celle du redresseur à point milieu. figure-3.b

- La décomposition en série de fourrier de la tension redressée de ce redresseur montre qu’elle


comprend outre que la composante continue un nombre infini d’harmonique d’ordre supérieur .
Pour caractériser la tension redressée, on définit les facteurs suivants :

Facteur de forme :

C'est le rapport entre la valeur efficace de la tension redressée et sa valeur moyenne.

U eff
FF =
U moy

Plus F est proche de 1 plus la tension redressée est voisine d’une grandeur continue.

Facteur d’ondulation :

2
U deff − U dmoy
2

FO = β = 2
= FF 2 − 1
U dmoy

Ce facteur a une valeur d’autant plus faible que la tension est moins ondulée.

Taux d’ondulation :

on définit le taux d’ondulation par l’expression :

U 1max
q=
U dmoy

Ou U1max est l’amplitude maximale du premier terme sinusoïdal

- Filtrage :

La présence des harmoniques dans la tension redressée risque de perturber la charge alimentée par
cette tension ; il est donc nécessaire de la rendre aussi continue que possible en utilisant des filtres.

Filtre C :

c’est un condensateur en parallèle avec Rch utilisé pour filtrer la tension.

Filtre L :

C'est une inductance en série avec Rch utilisée pour lisser le courant.

Filtre LC:

On peut combiner les deux modes de filtrage décrit ci-dessus pour obtenir un filtre LC.
III)- Manipulation :
Redresseur mono - alternance :

1- réaliser le montage du redresseur simple alternance figure-1.a- .


pour cela prenez Veff=45v
2- A l'aide de l'oscilloscope relever les formes des signaux Uch , Ich ,VD
3- A l’aide d’un ampèremètre et d’un voltmètre, effectuer les mesures des différentes grandeurs et
dresser le tableau N=°1.
4- Commenter les résultats obtenus.

Charge R L

Charge R Sans diode de Avec diode de


roue libre roue libre

Imoy (A)

Ieff (A)

Icaeff(A)

Mesure Umoy (V)

Ueff (V)

Ucaeff(A)

P (W)

Q (VAR)

FI

FU

βI
Calcul βU

P=Umoy .Imoy

S=Veff.Ieff

Q=√S2-P2

Tableau N=°1:
Redressement double alternance P2:

1- Réaliser le montage de la figure-2.a- du redresseur double alternance P2 .

2- Refaire les point 2 et 3 .

3- Insérer un filtre C et remplir le tableau N° 2 .

4- Insérer un filtre L et faites le même travail pour le filtre C

5- De même pour un filtre LC.

R Sans Filtre Filtre Filtre


filtre L C LC

Mesure Imoy

Ieff

Icaeff

Umoy

Ueff

Ucaeff

Calcul FU

FI

βU

βI

P=Umoy.Imoy

S=Veff.Ieff

Q=√S2-P2

∆P

Tableau N=°2

Redressement double alternance PD2:

1- Réaliser le montage de la figure-3.a- du redresseur double alternance PD2 .

2- Refaire les point 2 et 3 .


3- Insérer un filtre c et remplir le tableau N° 3 .

4- Insérer un filtre L et faites le même travail pour le filtre C

5- De même pour un filtre LC.

R Sans Filtre Filtre Filtre


filtre L C LC

Mesure Imoy

Ieff

Icaeff

Umoy

Ueff

Ucaeff

Calcul FU

FI

βU

βI

P=Umoy.Imoy

S=Veff.Ieff

Q=√S2-P2

∆P

Tableau N=°3

Le compte rendu doit comprendre :

- titre et but du travail


- parties théoriques sur les redresseurs étudiés
- les tableaux des résultats de mesure et de calcul .
- les graphes relevés sur oscilloscope, avec interprétation .
- l'analyse et la comparaison des résultats théorique et pratiques
- conclusion.
Figure-1.a-redresseur monophasé mono alternance

Charge résistive Charge résistive inductive

Figure-1.b forme d’onde de la tension ainsi du courant


Figure-2.a-redresseur monophasé double alternance P2

- Charge résistive - Charge résistive inductive


Figure-2.b forme d’ondes de la tension et du courant
Figure-3.a-Redresseur monophasé en pont PD2

- Charge résistive - Charge résistive inductive

Figure-3.b forme d’ondes de la tension et du courant
