BASSA

Étude géotechnique
technique du sol de fondation en vue de la construction d’un bâtiment de type R+3 à usage d’habitation à
Douala, quartier BASSA au lieu-dit
lieu logbessou

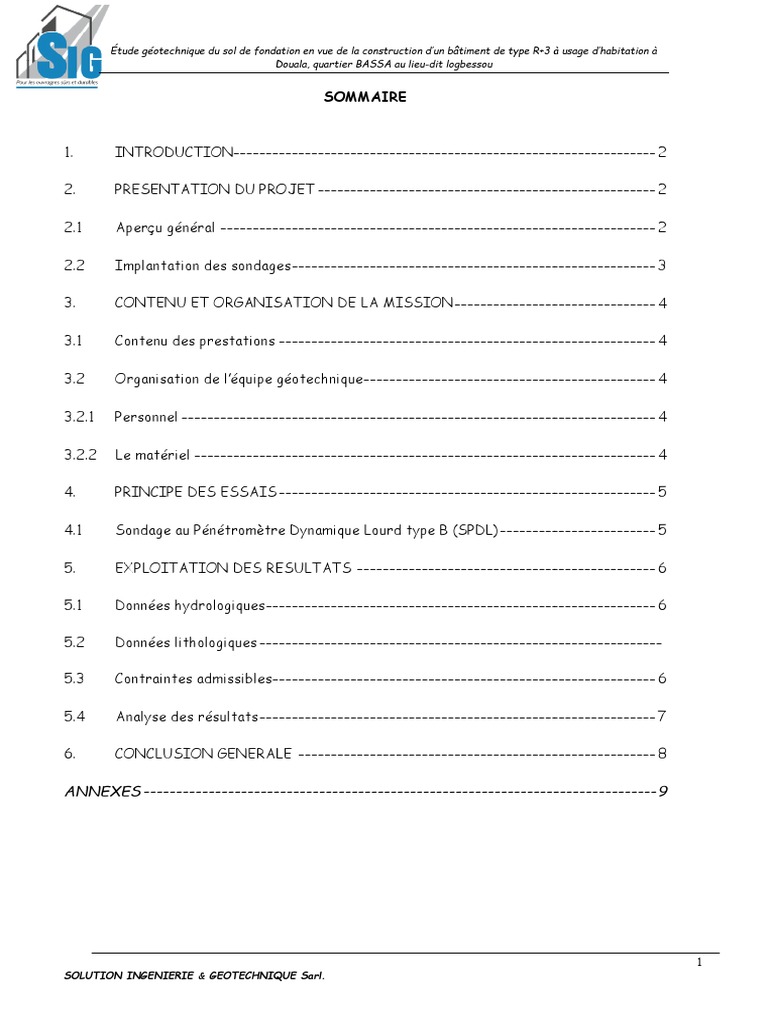

SOMMAIRE
1. INTRODUCTION----------------------------------------------------------------
----------------------------------------------------------------- 2
2. PRESENTATION DU PROJET ----------------------------------------------------

-------------------- 2
2.1 Aperçu général ----------------------------------------------------------------

------------------------------------------------------------------- 2
2.2 Implantation des sondages --------------------------------------------------------

------------------------ 3
3. CONTENU ET ORGANISATION DE LA MISSION ------------------------------- 4
3.1 Contenu des prestations ----------------------------------------------------------

-------------------------- 4
3.2 ganisation de l’équipe géotechnique --------------------------------

Organisation --------------------------------------------- 4
3.2.1 Personnel ----------------------------------------------------------------

------------------------------------------------------------------------- 4
3.2.2 Le matériel ----------------------------------------------------------------

----------------------------------------------------------------------- 4
4. PRINCIPE DES ESSAIS ----------------------------------------------------------

-------------------------- 5
4.1 Sondage au Pénétromètre Dynamique Lourd type B (SPDL) ------------------------ 5
5. EXPLOITATION DES RESULTATS --------------------------------

---------------------------------------------- 6
5.1 Données hydrologiques ------------------------------------------------------------

------------------------------------------------------------ 6
5.2 Données lithologiques --------------------------------------------------------------

--------------------------------------------------------------
5.3 Contraintes admissibles -----------------------------------------------------------

----------------------------------------------------------- 6
5.4 Analyse des résultats -------------------------------------------------------------

------------------------------------------------------------- 7
6. CONCLUSION GENERALE -------------------------------------------------------

----------------------- 8
ANNEXES ----------------------------------------------------------------
------------------------------------------------------------------------------- 9
1
SOLUTION INGENIERIE & GEOTECHNIQUE Sarl.
Sarl
lieu logbessou
1. INTRODUCTION
Dans le cadre de l’étude géotechnique pour la construction

construction d’un immeuble de type
R+3 à usage d’habitation dans la Région du LITTORAL,, Département du WOURI,
Arrondissement de DOUALA VèmeQUARTIER BASSA lieu-dit

dit LOGBESSOU, le
bureau d’étude géotechnique

otechnique SOLUTION INGENIERIE & GEOTECHNIQUE Sarl a
réalisé les essais géotechniques sur l'emprise de cet ouvrage pour le compte de
Mme.DJUPSSA
DJUPSSA PAULINE DESIREE.
DESIREE Les différentes interventions sur le site de
l’ouvrage à construire
ruire ont eu lieu en Janvier2021.
Janvier2021
Cette étude a pour but de :
- Déterminer la capacité portante du sol de fondation à prendre en compte
dans les calculs ;
- Donner des recommandations concernant les fondations de l’ouvrage
projeté.
Ce rapport présente :
- L’organisation de l’équipe et les moyens d’investigation,
- Les modes opératoires des essais réalisés,
- Les résultats de ces essais et leur interprétation,
- Ainsi que les recommandations sur le dimensionnement des fondations.
Les fiches géotechniques des essais

essais réalisés sont regroupées en annexes.
2. PRESENTATION DU PROJET
2.1 Aperçu général
Le site objet de notre étude est situé dans l’arrondissement DOUALA Vèmedans le
Département du WOURI dans la région du LITTORAL. À notre arrivée sur le site,
les travaux de construction dudit ouvrage n’avaient pas commencé.
2
Sarl
lieu logbessou
2.2 Implantation des sondages
Les quantités d’essais à réaliser et la zone d’implantation ont été au préalable
définies et l’implantation effectuée par nos techniciens.
L’implantation des sondages a été faite suivant le plan ci-dessous.

dessous.
SP
D
L1 SP
D
L2
S
P
D
SP
D
L4
3
Sarl
lieu logbessou
3. CONTENU ET ORGANISATION DE LA MISSION
3.1 Contenu des prestations
Cette étude comporte quatre(04) points de sondages au pénétromètre dynamique
lourd repartissur l’emprise du terrain à bâtir.

bâtir
3.2 Organisation de l’équipe géotechnique
Afin d’exécuter convenablement la commande et dans un délai très court, l’équipe
de SOLUTION INGENERIE & GEOTECHNIQUE Sarl mobilisée était la suivante :
3.2.1 Personnel
- 01 Ingénieur géotechnicien chargé de la coordination des opérations, de
l’exploitation des données et de la rédaction du rapport,
- 01 Technicien supérieur géotechnicien chargé du traitement informatique des
données,
- 01 Chef sondeur opérant sur les pénétromètres dynamiques

dynamiques Lourd,
- 04 aides sondeurs,
- 01 Chauffeur.
3.2.2 Le matériel
- 01 véhicule pick-up
up double cabines,
- 01 Pénétromètre dynamique lourd et accessoires,
- Un lot d’outil de sondage manuel (décamètre, pelles, pioches, barre à mines, pics,
etc.),
- 01 appareil photo numérique,

4
Sarl
lieu logbessou
- Ainsi que des fiches d’essais.

d’essais
4. PRINCIPE DES ESSAIS
4.1 Sondage au Pénétromètre Dynamique Lourd type B (SPDL)
L’essai consiste à faire pénétrer dans le sol, par battage un train de tiges métalliques
portant à son extrémité une pointe de section supérieure

supérieure à la section des tiges de
manière à minimiser le frottement latéral et n’obtenir que la résistance en pointe.
Pour une énergie de battage, on compte le nombre de coups de mouton N
correspondant à un enfoncement donné. L’essai est conduit sur le terra

terrain suivant la
norme NF P 94-115
115 pour les pénétromètres de type B.
Cet essai fournit la résistance dynamique

dynamique de pointe (traduisant la contrainte de
rupture du sol) Qd (en daN/cm²) obtenue à partir de la formule très connue dite des
Hollandais. La capacité portante admissible correspondante est obtenue en
appliquant un coefficient de sécurité fonction de la nature du sol.
Les résultats des essais pénétrométriques sont présentés sous forme de
diagrammes
agrammes donnant la résistance dynamique apparente en pointe des terrains
traversés en daN/cm2 en fonction de la profondeur exprimée en mètre. Sur ces
diagrammes, les résistances sont portées sur une échelle logarithmique de manière
à privilégier leur représentation dans le domaine des valeurs faibles dont
l’importance est prépondérante au point de vue géotechnique.
Les caractéristiques du matériel utilisé sont données ci-dessous.

ci
Pénétromètre Dynamique lourd TYPE B
Masse du mouton 63,5 Kg
Hauteur de chute 70 Cm
Masse de l’enclume 22 Kg
Poids unitaire de tige 8,2 kg
Section de la pointe 15 cm2
5
Sarl
lieu logbessou
Cette résistance dynamique en pointe (Qd) est obtenue à partir de la formule dite
des Hollandais qui s’exprime comme suit :
M2 H
Qd 
Ae(M  P)
M = masse du mouton
H = hauteur de chute
A = Section de la pointe
P = masse passive + poids des tiges.
e= enfoncement par coup de mouton.
5. EXPLOITATION DES RESULTATS
5.1 Données hydrologiques
Pendant nos investigations, nous n’avons pas constatés des remontées d’eau
jusqu’aux différents Arrêts ou refus.
5.2 Contraintes admissibles
La contrainte admissible du sol s’obtient à partir de la résistance en pointe lue sur
le diagramme pénétrométrique et par application

application d’un coefficient de sécurité
fonction de la nature du sol et de son état d’imbibition que nous représentons sur le
tableau suivant.
Profondeur (m) Coefficient de sécurité

0–3 20
3– 6 15
> 6 10
6
Sarl
lieu logbessou
5.3 Analyse des résultats
De façon général et à partir des valeurs des contraintes admissibles obtenues, nous
observons que les contraintes

contra admissibles sont bonnes (2bars
bars de moyenne) de la
surface libre jusqu’aux différents refus pour chaque ouvrage projeté.
7
Sarl
lieu logbessou
6. CONCLUSION GENERALE
Le présent rapport constitue un entrant majeur pour la poursuite des études en vue de
la construction des futurs immeubles.
En rappel la présente mission est de type G11 de l'Union Syndicale Géotechnique. Le
projet consiste à la construction

uction d’un immeuble de type R+ 3 à usage
age d’habitation dans la
WOURI, Arrondissement de DoualaVème au

Région du LITTORAL, Département du WOURI,
QUARTIER BASSA lieu-ditLOGBESSOU

LOGBESSOU.
Les
es essais ont été effectués en quatre
quatre (04) points sur le site de l’ét
l’étude à
une profondeur allant à 10.00m.
10 Fort de ceci, nous recommandons ce qui suit
Solution : Implanter les assises de fondation

fondation à une profondeur de 2.00m
autour des différents points de sondage et en fonction du terrain naturel actuel
puis calculer les fondations
ations avec une contrainte de 2bars.
Ce rapport est un ensemble et fait partie d’un

’un projet spécifique. Ainsi, aucun
résultat ne saurait être interprété à part ou transposé vers un autre projet.
Le Laboratoire SOLUTION INGENIERIE &GEOTECHNIQUE

GEOTECHNIQUE Sarl. reste à votre
disposition pour tous renseignements complémentaires.
Fait à Yaoundé, en JANVIER2021
8
Sarl
technique du sol de fondation en vue de la construction d’un bâtiment de type R+3 à usage
d’habitation à Douala, quartier BASSA au lieu-dit
lieu logbessou
ANNEXES
9
Sarl
lieu logbessou
ANNEXE 1
FICHES DES SONDAGES
AU PENETROMETRE DYNAMIQUE LOURD
10
Sarl
lieu logbessou
SPDL1
N Resistance Contrainte
Profondeur Coéfficient
(Nbre de dynamique admissible
(m) de sécurité
coups) qd (kg/cm2) (bar)
0,00 4 34,06 20 1,7
0,20 4 33,60 20 1,7
0,40 7 58,01 20 2,9
0,60 5 40,89 20 2,0
0,80 8 64,56 20 3,2
1,00 8 63,73 20 3,2
1,20 6 47,19 20 2,4
1,40 7 54,37 20 2,7
1,60 8 61,37 20 3,1
1,80 8 60,62 20 3,0
2,00 8 59,88 20 3,0
2,20 7 51,77 20 2,6
2,40 8 58,47 20 2,9
2,60 7 50,56 20 2,5
2,80 7 49,98 20 2,50
3,00 6 42,35 20 2,12
3,20 7 48,85 15 3,26
3,40 8 55,21 15 3,68
3,60 7 47,78 15 3,19
3,80 8 54,01 15 3,60
4,00 7 46,75 15 3,12
4,20 8 52,86 15 3,52
4,40 9 58,84 15 3,92
4,60 8 51,75 15 3,45
4,80 8 51,22 15 3,41
5,00 7 44,36 15 2,96
5,20 8 50,18 15 3,35
5,40 9 55,89 15 3,73
5,60 9 55,33 15 3,69
5,80 10 60,88 15 4,06
6,00 10 60,28 15 4,02
6,20 9 53,73 10 5,37
6,40 8 47,31 10 4,73
6,60 8 46,86 10 4,69
6,80 7 40,62 10 4,06
7,00 9 51,74 10 5,17
7,20 8 45,57 10 4,56
7,40 8 45,15 10 4,51
7,60 9 50,33 10 5,03
11
Sarl
lieu logbessou
7,80 10 55,43 10 5,54

8,00 9 49,44 10 4,94
8,20 11 59,90 10 5,99
8,40 13 70,17 10 7,02
8,60 9 48,16 10 4,82
8,80 11 58,36 10 5,84
9,00 13 68,38 10 6,84
9,20 9 46,94 10 4,69
9,40 12 62,07 10 6,21
9,60 14 71,81 10 7,18
9,80 15 76,31 10 7,63
10,00 16 80,74 10 8,07
12
Sarl
lieu logbessou
SPDL1
σd en bars
0,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0

0,00
0,50
1,00
1,50
2,00
2,50
3,00
3,50
4,00
4,50
5,00
5,50
profondeur en m
6,00
6,50
7,00
7,50
8,00
8,50
9,00
9,50
10,00
10,50
11,00
11,50
12,00
12,50
13,00
13
Sarl
lieu logbessou
SPDL2
N Résistance Contrainte
(m) de sécurité
0,00 6 51,09 20 2,6
0,20 8 67,19 20 3,4
0,40 8 66,29 20 3,3
0,60 10 81,77 20 4,1
0,80 7 56,49 20 2,8
1,00 7 55,77 20 2,8
1,20 5 39,33 20 2,0
1,40 5 38,83 20 1,9
1,60 7 53,70 20 2,7
1,80 7 53,04 20 2,7
2,00 8 59,88 20 3,0
2,20 7 51,77 20 2,6
2,40 7 51,16 20 2,6
2,60 8 57,79 20 2,9
2,80 8 57,12 20 2,9
3,00 8 56,47 20 2,8
3,20 7 48,85 15 3,3
3,40 8 55,21 15 3,7
3,60 8 54,60 15 3,6
3,80 9 60,76 15 4,1
4,00 8 53,43 15 3,6
4,20 8 52,86 15 3,5
4,40 8 52,30 15 3,5
4,60 9 58,22 15 3,9
4,80 9 57,62 15 3,8
5,00 10 63,37 15 4,2
5,20 9 56,45 15 3,8
5,40 11 68,31 15 4,6
5,60 9 55,33 15 3,7
5,80 9 54,79 15 3,7
6,00 8 48,23 15 3,2
6,20 8 47,76 10 4,8
6,40 9 53,22 10 5,3
6,60 10 58,57 10 5,9
6,80 9 52,22 10 5,2
7,00 9 51,74 10 5,2
7,20 10 56,96 10 5,7
7,40 12 67,72 10 6,8
7,60 13 72,71 10 7,3
7,80 11 60,97 10 6,1
14
Sarl
lieu logbessou
8,00 9 49,44 10 4,9

8,20 10 54,45 10 5,4
8,40 11 59,38 10 5,9
8,60 12 64,21 10 6,4
8,80 12 63,66 10 6,4
9,00 11 57,86 10 5,8
9,20 13 67,81 10 6,8
9,40 14 72,41 10 7,2
9,60 13 66,68 10 6,7
9,80 13 66,14 10 6,6
10,00 14 70,64 10 7,1
15
Sarl
lieu logbessou
SPDL2
σd en bars
0,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0
0,00
0,50
1,00
1,50
2,00
2,50
3,00
3,50
4,00
4,50
5,00
5,50
Profondeur en m
6,00
6,50
7,00
7,50
8,00
8,50
9,00
9,50
10,00
10,50
11,00
11,50
12,00
12,50
13,00
16
Sarl
lieu logbessou
SPDL3
(m) de sécurité
0,00 8 68,12 20 3,4
0,20 9 75,59 20 3,8
0,40 7 58,01 20 2,9
0,60 6 49,06 20 2,5
0,80 8 64,56 20 3,2
1,00 8 63,73 20 3,2
1,20 7 55,06 20 2,8
1,40 7 54,37 20 2,7
1,60 9 69,04 20 3,5
1,80 7 53,04 20 2,7
2,00 6 44,91 20 2,2
2,20 7 51,77 20 2,6
2,40 7 51,16 20 2,6
2,60 7 50,56 20 2,5
2,80 7 49,98 20 2,5
3,00 8 56,47 20 2,8
3,20 7 48,85 15 3,3
3,40 6 41,41 15 2,8
3,60 8 54,60 15 3,6
3,80 9 60,76 15 4,1
4,00 7 46,75 15 3,1
4,20 7 46,25 15 3,1
4,40 7 45,76 15 3,1
4,60 6 38,81 15 2,6
4,80 7 44,81 15 3,0
5,00 6 38,02 15 2,5
5,20 8 50,18 15 3,3
5,40 7 43,47 15 2,9
5,60 8 49,18 15 3,3
5,80 8 48,70 15 3,2
5,60 8 49,18 15 3,3
5,80 8 48,70 15 3,2
6,00 10 60,28 10 6,0
6,20 8 47,76 10 4,8
6,40 9 53,22 10 5,3
6,60 9 52,72 10 5,3
6,80 8 46,42 10 4,6
17
Sarl
lieu logbessou
7,00 7 40,24 10 4,0

7,20 8 45,57 10 4,6
7,40 8 45,15 10 4,5
7,60 8 44,74 10 4,5
7,80 7 38,80 10 3,9
8,00 9 49,44 10 4,9
8,20 9 49,01 10 4,9
8,40 7 37,78 10 3,8
8,60 10 53,51 10 5,4
8,80 11 58,36 10 5,8
9,00 8 42,08 10 4,2
9,20 9 46,94 10 4,7
9,40 13 67,24 10 6,7
9,60 14 71,81 10 7,2
9,80 16 81,40 10 8,1
10,00 15 75,69 10 7,6
18
Sarl
lieu logbessou
SPDL3
σd en bars
0,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0

0,00
0,50
1,00
1,50
2,00
2,50
3,00
3,50
4,00
4,50
5,00
5,50
Profondeur en m
6,00
6,50
7,00
7,50
8,00
8,50
9,00
9,50
10,00
10,50
11,00
11,50
12,00
12,50
13,00
19
Sarl
lieu logbessou
SPDL4
(m) de sécurité
0,00 6 51,09 20 2,6
0,20 6 50,39 20 2,5
0,40 5 41,43 20 2,1
0,60 7 57,24 20 2,9
0,80 7 56,49 20 2,8
1,00 7 55,77 20 2,8
1,20 8 62,93 20 3,1
1,40 8 62,14 20 3,1
1,60 9 69,04 20 3,5
1,80 8 60,62 20 3,0
2,00 8 59,88 20 3,0
2,20 8 59,17 20 3,0
2,40 8 58,47 20 2,9
2,60 8 57,79 20 2,9
2,80 8 57,12 20 2,9
3,00 8 56,47 20 2,8
3,20 7 48,85 15 3,3
3,40 8 55,21 15 3,7
3,60 7 47,78 15 3,2
3,80 7 47,26 15 3,2
4,00 7 46,75 15 3,1
4,20 7 46,25 15 3,1
4,40 7 45,76 15 3,1
4,60 8 51,75 15 3,5
4,80 8 51,22 15 3,4
5,00 7 44,36 15 3,0
5,20 6 37,63 15 2,5
5,40 7 43,47 15 2,9
5,60 8 49,18 15 3,3
5,80 8 48,70 15 3,2
5,60 8 49,18 15 3,3
5,80 8 48,70 15 3,2
6,00 9 54,25 10 5,4
6,20 8 47,76 10 4,8
6,40 7 41,39 10 4,1
6,60 8 46,86 10 4,7
6,80 8 46,42 10 4,6
7,00 7 40,24 10 4,0
20
Sarl
lieu logbessou
7,20 7 39,87 10 4,0

7,40 9 50,79 10 5,1
7,60 9 50,33 10 5,0
7,80 9 49,88 10 5,0
8,00 9 49,44 10 4,9
8,20 9 49,01 10 4,9
8,40 9 48,58 10 4,9
8,60 10 53,51 10 5,4
8,80 13 68,97 10 6,9
9,00 13 68,38 10 6,8
9,20 12 62,59 10 6,3
9,40 13 67,24 10 6,7
9,60 13 66,68 10 6,7
9,80 13 66,14 10 6,6
10,00 14 70,64 10 7,1
21
Sarl
lieu logbessou
SPDL4
σd en bars
0,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0

0,00
0,50
1,00
1,50
2,00
2,50
3,00
3,50
4,00
4,50
5,00
5,50
Profondeur en m
6,00
6,50
7,00
7,50
8,00
8,50
9,00
9,50
10,00
10,50
11,00
11,50
12,00
12,50
13,00
22
Sarl
lieu logbessou
ANNEXE 2
ILLUSTRATIONS PHOTOGRAPHIQUES
23
Sarl
lieu logbessou
24
Sarl
lieu logbessou
25
Sarl

BASSA

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

BASSA

Transféré par

Droits d'auteur :

Formats disponibles

Étude géotechnique

2. PRESENTATION DU PROJET ----------------------------------------------------

2.1 Aperçu général ----------------------------------------------------------------

2.2 Implantation des sondages --------------------------------------------------------

3. CONTENU ET ORGANISATION DE LA MISSION ------------------------------- 4

3.1 Contenu des prestations ----------------------------------------------------------

3.2 ganisation de l’équipe géotechnique --------------------------------

3.2.1 Personnel ----------------------------------------------------------------

3.2.2 Le matériel ----------------------------------------------------------------

4. PRINCIPE DES ESSAIS ----------------------------------------------------------

4.1 Sondage au Pénétromètre Dynamique Lourd type B (SPDL) ------------------------ 5

5. EXPLOITATION DES RESULTATS --------------------------------

5.1 Données hydrologiques ------------------------------------------------------------

5.2 Données lithologiques --------------------------------------------------------------

5.3 Contraintes admissibles -----------------------------------------------------------

5.4 Analyse des résultats -------------------------------------------------------------

6. CONCLUSION GENERALE -------------------------------------------------------

Dans le cadre de l’étude géotechnique pour la construction

R+3 à usage d’habitation dans la Région du LITTORAL,, Département du WOURI,

Arrondissement de DOUALA VèmeQUARTIER BASSA lieu-dit

bureau d’étude géotechnique

Cette étude a pour but de :

- Déterminer la capacité portante du sol de fondation à prendre en compte

dans les calculs ;

- Donner des recommandations concernant les fondations de l’ouvrage

- L’organisation de l’équipe et les moyens d’investigation,

- Les modes opératoires des essais réalisés,

- Les résultats de ces essais et leur interprétation,

- Ainsi que les recommandations sur le dimensionnement des fondations.

Les fiches géotechniques des essais

2.1 Aperçu général

Département du WOURI dans la région du LITTORAL. À notre arrivée sur le site,

les travaux de construction dudit ouvrage n’avaient pas commencé.

2.2 Implantation des sondages

Les quantités d’essais à réaliser et la zone d’implantation ont été au préalable

définies et l’implantation effectuée par nos techniciens.

L’implantation des sondages a été faite suivant le plan ci-dessous.

3. CONTENU ET ORGANISATION DE LA MISSION

3.1 Contenu des prestations

Cette étude comporte quatre(04) points de sondages au pénétromètre dynamique

lourd repartissur l’emprise du terrain à bâtir.

3.2 Organisation de l’équipe géotechnique

Afin d’exécuter convenablement la commande et dans un délai très court, l’équipe

de SOLUTION INGENERIE & GEOTECHNIQUE Sarl mobilisée était la suivante :

- 01 Ingénieur géotechnicien chargé de la coordination des opérations, de

l’exploitation des données et de la rédaction du rapport,

- 01 Technicien supérieur géotechnicien chargé du traitement informatique des

- 01 Chef sondeur opérant sur les pénétromètres dynamiques

- 01 Pénétromètre dynamique lourd et accessoires,

- 01 appareil photo numérique,

- Ainsi que des fiches d’essais.

4. PRINCIPE DES ESSAIS

4.1 Sondage au Pénétromètre Dynamique Lourd type B (SPDL)

portant à son extrémité une pointe de section supérieure

manière à minimiser le frottement latéral et n’obtenir que la résistance en pointe.

Pour une énergie de battage, on compte le nombre de coups de mouton N

correspondant à un enfoncement donné. L’essai est conduit sur le terra

Cet essai fournit la résistance dynamique

Hollandais. La capacité portante admissible correspondante est obtenue en

appliquant un coefficient de sécurité fonction de la nature du sol.

Les résultats des essais pénétrométriques sont présentés sous forme de

traversés en daN/cm2 en fonction de la profondeur exprimée en mètre. Sur ces

à privilégier leur représentation dans le domaine des valeurs faibles dont

l’importance est prépondérante au point de vue géotechnique.
