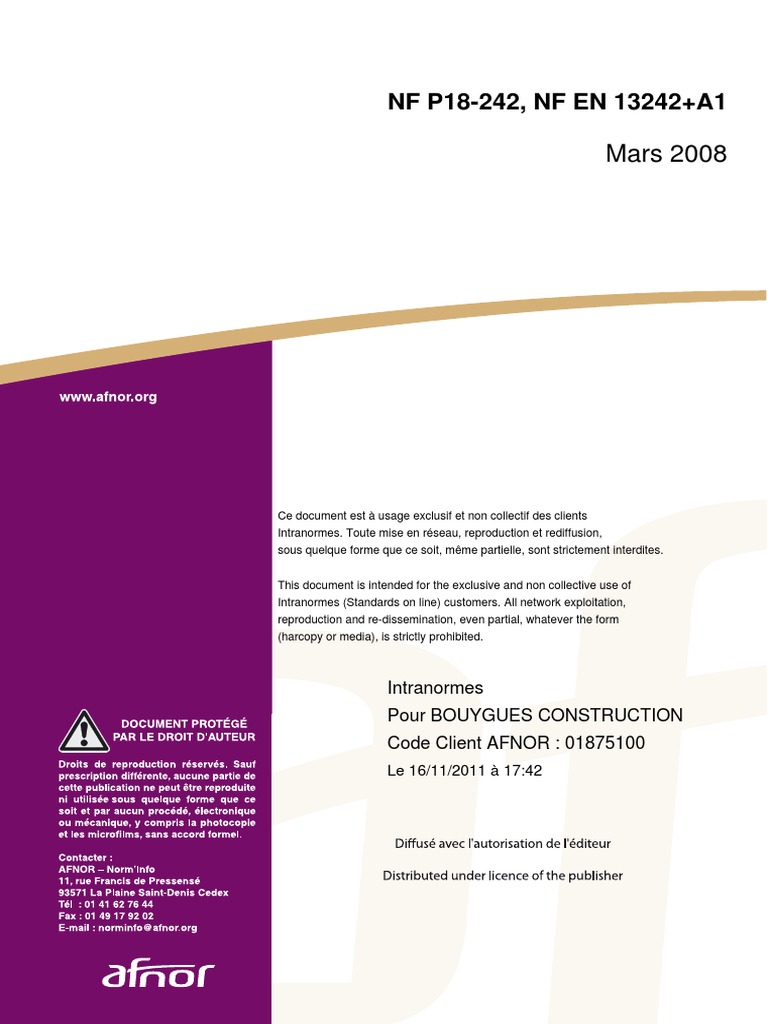

Vous êtes sur la page 1sur 46

NF P18-242, NF EN 13242+A1

Mars 2008

Ce document est à usage exclusif et non collectif des clients


Intranormes. Toute mise en réseau, reproduction et rediffusion,
sous quelque forme que ce soit, même partielle, sont strictement interdites.

This document is intended for the exclusive and non collective use of
Intranormes (Standards on line) customers. All network exploitation,
reproduction and re-dissemination, even partial, whatever the form
(harcopy or media), is strictly prohibited.

Intranormes
Pour BOUYGUES CONSTRUCTION
Code Client AFNOR : 01875100
Le 16/11/2011 à 17:42
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03
FA156124 ISSN 0335-3931

norme européenne NF EN 13242+A1


Mars 2008

Indice de classement : P 18-242

ICS : 91.100.15

Granulats pour matériaux traités aux liants


hydrauliques et matériaux non traités
utilisés pour les travaux de génie civil
et pour la construction des chaussées

E : Aggregates for unbound and hydraulically bound materials for use in civil
engineering work and road construction
D : Gesteinskörnungen für ungebundene und hydraulisch gebundene Gemische
© AFNOR 2008 — Tous droits réservés

für Ingenieur- und Strassenbau

Norme française homologuée


par décision du Directeur Général d'AFNOR le 6 février 2008 pour prendre effet
le 6 mars 2008.
Remplace la norme homologuée NF EN 13242, d’août 2003, qui reste en vigueur
jusqu’en septembre 2009.

Correspondance La Norme européenne EN 13242:2002+A1:2007 a le statut d’une norme française.

Analyse Le présent document spécifie les caractéristiques des granulats élaborés à partir de
matériaux naturels, artificiels ou de recyclage pour les matériaux traités aux liants
hydrauliques et matériaux non traités utilisés dans les travaux de génie civil et la
construction des chaussées.

Descripteurs Thésaurus International Technique : génie civil, construction, matériau de


construction, chaussée, granulat, liant hydraulique, définition, caractéristique
géométrique, granularité, gravillon, qualité, caractéristique physique, fragmentation,
résistance à l’usure, caractéristique chimique, dosage, soufre, constituant,
désignation, marquage, étiquetage, marquage CE.

Modifications Par rapport au document remplacé, révision limitée portant sur les points énumérés
dans l’avant-propos national.

Corrections

Éditée et diffusée par l’Association Française de Normalisation (AFNOR) — 11, rue Francis de Pressensé — 93571 La Plaine Saint-Denis Cedex
Tél. : + 33 (0)1 41 62 80 00 — Fax : + 33 (0)1 49 17 90 00 — www.afnor.org

© AFNOR 2008 AFNOR 2008 1er tirage 2008-03-F


Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

Granulats BNSR GRA

Membres de la commission de normalisation


Président : M ROUDIER
Secrétariat : M GENTILINI — BNSR

M AGLAVE SURSCHITE
M AUSSEDAT UNPG
M BALABAUD SNCF
MME BALAN ATCG
M BARCIET SNCF
M BRESSON CERIB
M COQUILLAT CEBTP
MME DECREUSE CEMEX
M DELALANDE LRPC
M DELORME LRPC
M DESCANTES LCPC
M DESMOULIN SCREG EST
M DROUADAINE EUROVIA
M DUPONT SETRA
M DUPRAY CETMEF
M DUPRIET EFFAIGE
M FONTENY AFNOR
M FREY LHOIST
M GENTILINI LRPC
MME GIRARDOT AFNOR
M GONNON OMAY SAS
M HUVELIN CEMEX
M JAKUBOWSKI MALET
M JAUFFREY EUROFINS LEM
M JEAMPIERRE EDF
M LACASSY LRPC
M LEROY GSM
M MAUDUIT LRPC
M MORIN SNCF
M PEREME CTPL
M PIKETTY EUROVIA
M PIMIENTA CSTB
M RELLIER EUROVIA
M ROBINET SNCF
M ROUDIER LCPC
M ROUDIER LCPC
M ROUSSEL LRPC
M VERHEE URSIF
M VERHEE URSIF
M WAGNER AFNOR
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

—3— NF EN 13242:2002+A1:2007

Avant-propos national

1) Références aux normes françaises


La correspondance entre les normes mentionnées à l'article «Références normatives» et les normes françaises
identiques est la suivante :
EN 196-2 : NF EN 196-2 (indice de classement : P 15 472)
EN 932-3 : NF EN 932-3 (indice de classement : P 18 621-3)
EN 932-5 : NF EN 932-5 (indice de classement : P 18 621-5)
EN 933-1 : NF EN 933-1 (indice de classement : P 18 622-1)
EN 933-3 : NF EN 933-3 (indice de classement : P 18 622-3)
EN 933-4 : NF EN 933-4 (indice de classement : P 18 622-4)
EN 933-5 : NF EN 933-5 (indice de classement : P 18 622-5)
EN 933-8 : NF EN 933-8 (indice de classement : P 18 622-8)
EN 933-9 : NF EN 933-9 (indice de classement : P 18 622-9)
prEN 933-11 : NF EN 933-11 (indice de classement : P 18 622-11) 1)
EN 1097-1 : NF EN 1097-1 (indice de classement : P 18 650-1)
EN 1097-2 : NF EN 1097-2 (indice de classement : P 18 650-2)
EN 1097-6 : NF EN 1097-6 (indice de classement : P 18 650-6)
EN 1367-1 : NF EN 1367-1 (indice de classement : P 18 653-1)
EN 1367-2 : NF EN 1367-2 (indice de classement : P 18 653-2)
EN 1367-3 : NF EN 1367-3 (indice de classement : P 18 653-3)
EN 1744-1 : NF EN 1744-1 (indice de classement : P 18 660-1)
EN 1744-3 : NF EN 1744-3 (indice de classement : P 18 660-3)
ISO 565 : NF ISO 565 (indice de classement : X 11 501)

Le règlement du Comité Européen de Normalisation (CEN) impose que les Normes européennes adoptées par
ses membres soient transformées en normes nationales au plus tard dans les six mois après leur ratification et
que les normes nationales en contradiction soient annulées.
La présente Norme européenne fait partie d'un ensemble de normes traitant de Granulats qui sont dépendantes
les unes des autres et dont certaines d'entre elles sont encore à l'étude.
C'est pourquoi le CEN a fixé une période transitoire nécessaire à l'achèvement de cet ensemble de Normes
européennes, période durant laquelle les membres du CEN ont l'autorisation de maintenir leurs propres normes
nationales adoptées antérieurement. Cette période prendra fin le 1er septembre 2009, date à laquelle les normes
nationales seront annulées.

2) Modifications par rapport au document remplacé


— Modification de l’avant-propos, de l’article 1, de l’article 2, des paragraphes 3.7, 4.2, 5.2, 5.3, 6.1, 6.2, 6.3, 6.4.1
(renuméroté en 6.5.1), 6.4.2.1 (renuméroté en 6.5.2.1), 6.4.2.2 (renuméroté en 6.5.2.2), 6.4.2.3 (renuméroté
en 6.5.2.3), 7.1, 7.2, 7.3.2, 9.1.
— Ajout des paragraphes 5.6, 6.4.
— Modification de la numérotation : paragraphes 6.4 et suivants ainsi que le tableau 14 et les suivants en
tableau 16 et suivants.
— Modification de l’annexe A, des paragraphes B.2.2, B.3, C.3.4, des tableaux C.1, C.2, des paragraphes ZA.1,
ZA.2, ZA.3 ainsi que de la bibliographie.

1) Norme annulée.
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

NF EN 13242:2008+A1:2007 —4—

3) Tableaux
Les tableaux qui suivent donnent des indications pour la mise en application de la présente norme européenne
en France :
— le premier tableau mentionne les méthodes d’essais recommandées et les catégories européennes usuelles
en France. Pour chacun des articles de la norme indiqué dans la première colonne du tableau, correspondant
à une caractéristique à mesurer rappelée dans la seconde colonne, les deux colonnes suivantes préconisent
une méthode d’essai et une ou plusieurs catégories européennes, enfin la cinquième colonne fournit des
observations complémentaires ;
— le second tableau mentionne les essais non recommandés en France. Pour chacun des articles de la norme
indiqué dans la première colonne du tableau, correspondant à une caractéristique à mesurer rappelée dans la
seconde colonne, la troisième colonne indique la méthode d’essai non recommandée et la dernière colonne
fournit des observations complémentaires.
Il convient de noter que les choix contenus dans ces tableaux sont indicatifs et qu’ils n’excluent aucune des autres
possibilités offertes par la présente Norme Européenne.

Essais recommandés et catégories usuelles

Article
Essai
de la norme Caractéristique mesurée Catégories usuelles Observations
NF EN
NF EN 13242+A1

4.2 Dimensions de tamis Série de base plus la série 2


pour la spécification préférentiellement et série de base
des classes granulaires plus série 1

4.3.1 Caractéristiques générales 933-1 GC80-20


de granularité des gravillons

4.3.1 Caractéristiques générales 933-1 Sables : GF85, GF80


de granularité des sables et graves
Graves : GA85, GA80

4.3.2 Limites générales et tolérances 933-1 GTC25/15,


au tamis intermédiaire des gravillons
GTC20/15, GTC25/17,5

4.3.3 Tolérances autour de la granularité type 933-1 Sables : GTF10, GTF20


déclarée par le fournisseur des sables
Graves : GTA10, GTA20
et graves

4.4 Forme des gravillons 933-3 FI35, FI50, FIDéclaré,

4.5 % de grains semi-concassés et roulés 933-5 C90/3, C50/10, CNR/50, CDéclaré


dans les gravillons

4.6 Teneur en fines des gravillons 933-1

4.6 Teneur en fines des sables et graves 933-1 fNR

4.7 et annexe A Qualité des fines des sables et graves 933-8 Sables : SE ≥ 40 – SE ≥ 50
933-9 MB ≤ 2,5 – MB ≤ 3
Graves : MB0/D = MB × passant
à 2 mm ≤ 0,8 – 1

5.2 Résistance à la fragmentation 1097-2 § 5 LA25, LA30, LA35, LA40, LA45, LA50
des gravillons

5.3 Résistance à l’usure des gravillons 1097-1 MDE20, MDE25, MDE30, MDE35, MDE40,
MDE45, MDE50

5.4 Masse volumique réelle 1097-6 § 7, 8, 9 Valeur déclarée


ou Annexe A

(à suivre)
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

—5— NF EN 13242:2002+A1:2007

Article
Essai
de la norme Caractéristique mesurée Catégories usuelles Observations
NF EN
NF EN 13242+A1

5.6 Classification des gravillons recyclés 933-11 Rcug70, Rcug90, Ra80 Constituants
principaux

Rg2-, Rg5-, RgNR Constituants

X1- secondaires

FL5-, FL10-

6.3 Soufre total des granulats pour mélanges 1744-1 S2 (pour laitiers de haut-fourneau
traités aux liants hydrauliques § 11 refroidis à l’air)

6 .4 Sulfates solubles dans l’eau des prEN 1744-1 SS0,2, SS0,7, SS1,3
granulats recyclés § 10.1

6.5.2.1 Stabilité volumique des laitiers d’aciérie 1744-1 V5


pour graves non traitées § 19.3

6.5.2.2 Désintégration du silicate bicalcique 1744-1


des laitiers de haut-fourneau refroidis § 19.1
à l’air

6.5.2.3 Désintégration du fer des laitiers 1744-1


de haut-fourneau refroidis à l’air § 19.2

6.5.4 Impuretés Tri visuel

7.3 Sensibilité au gel-dégel 1097-6 § 8 WA24 ≤ 1


1367-1 § 9.1
F2, F4, FDéclaré, FNR

Essais non recommandés

Article de la norme
Caractéristique mesurée Essai NF EN Observations
NF EN 13242+A1

4.4 Forme des gravillons 933-4 APD

5.2 Résistance à la fragmentation des gravillons 1097-2 § 6 APD

5.5 Absorption d’eau 1097-6 § 7, 8 ou 9 APD

6.2 Sulfates solubles dans l’acide pour granulats traités 1744-1 § 12 APD
aux liants hydrauliques

6.4.1 Réduction de la vitesse de prise et de durcissement 1744-1 § 15.3 APD


des matériaux traités aux liants hydrauliques

7.2 Coup de soleil des basaltes 1367-3 APD


1097-2

7.3 Sensibilité au gel-dégel 1367-2 APD

APD = Aucune Performance Déterminée.


En l’absence de critères de conformité complètement définis dans la présente norme, il est recommandé d’utiliser
ceux qui figurent dans la norme XP P 18 545 en vigueur au 1er février 2004.
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

NORME EUROPÉENNE EN 13242:2002+A1


EUROPÄISCHE NORM
EUROPEAN STANDARD Décembre 2007

ICS : 91.100.15 Remplace EN 13242:2002

Version française

Granulats pour matériaux traités aux liants hydrauliques et matériaux non traités
utilisés pour les travaux de génie civil et pour la construction des chaussées

Gesteinskörnungen für ungebundene und hydraulisch Aggregates for unbound and hydraulically
gebundene Gemische für Ingenieur- und Strassenbau bound materials for use in civil engineering work
and road construction

La présente Norme européenne a été adoptée par le CEN le 23 septembre 2002 et inclut le Corrigendum 1 adopté
par le CEN le 26 mai 2004 et l’Amendement A1 approuvé par le CEN le 3 novembre 2007.

Les membres du CEN sont tenus de se soumettre au Règlement Intérieur du CEN/CENELEC, qui définit les
conditions dans lesquelles doit être attribué, sans modification, le statut de norme nationale à la Norme
européenne. Les listes mises à jour et les références bibliographiques relatives à ces normes nationales
peuvent être obtenues auprès du Centre de Gestion ou auprès des membres du CEN.

La présente Norme européenne existe en trois versions officielles (allemand, anglais, français). Une version dans
une autre langue faite par traduction sous la responsabilité d'un membre du CEN dans sa langue nationale et
notifiée au Centre de Gestion, a le même statut que les versions officielles.

Les membres du CEN sont les organismes nationaux de normalisation des pays suivants : Allemagne, Autriche,
Belgique, Bulgarie, Chypre, Danemark, Espagne, Estonie, Finlande, France, Grèce, Hongrie, Irlande, Islande,
Italie, Lettonie, Lituanie, Luxembourg, Malte, Norvège, Pays-Bas, Pologne, Portugal, République Tchèque,
Roumanie, Royaume-Uni, Slovaquie, Slovénie, Suède et Suisse.

CEN
COMITÉ EUROPÉEN DE NORMALISATION

Europäisches Komitee für Normung


European Committee for Standardization

Centre de Gestion : rue de Stassart 36, B-1050 Bruxelles

© CEN 2002 Tous droits d’exploitation sous quelque forme et de quelque manière que ce soit réservés dans le monde
entier aux membres nationaux du CEN.
Réf. n° EN 13242:2002+A1:2007 F
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Sommaire
Page

Avant-propos .......................................................................................................................................................... 3
1 Domaine d’application .......................................................................................................................... 4
2 Références normatives ........................................................................................................................ 4
3 Termes et définitions ............................................................................................................................ 5
4 Caractéristiques géométriques ........................................................................................................... 6
4.1 Généralités .............................................................................................................................................. 6
4.2 Classes granulaires ................................................................................................................................. 7
4.3 Granularité .............................................................................................................................................. 8
4.4 Forme des gravillons ............................................................................................................................. 10
4.5 Pourcentage de grains semi-concassés et de grains entièrement roulés dans les gravillons .............. 10
4.6 Teneur en fines ..................................................................................................................................... 11
4.7 Qualité des fines ................................................................................................................................... 11
5 Caractéristiques physiques ............................................................................................................... 12
5.1 Généralités ............................................................................................................................................ 12
5.2 Résistance à la fragmentation des gravillons ........................................................................................ 12
5.3 Résistance à l'usure des gravillons ....................................................................................................... 13
5.4 Masse volumique réelle ........................................................................................................................ 13
5.5 Coefficient d’absorption d'eau ............................................................................................................... 13
5.6 !Classification des constituants des gravillons recyclés ................................................................... 13
6 Caractéristiques chimiques ............................................................................................................... 15
6.1 Généralités ............................................................................................................................................ 15
6.2 Sulfate soluble dans l’acide ................................................................................................................... 15
6.3 Soufre total ............................................................................................................................................ 16
6.4 !Sulfate soluble dans l’eau ................................................................................................................ 16
6.5 Autres constituants ................................................................................................................................ 17
7 Caractéristiques de durabilité ........................................................................................................... 18
7.1 Généralités ............................................................................................................................................ 18
7.2 Basalte «coup de soleil» ....................................................................................................................... 19
7.3 Sensibilité au gel-dégel ......................................................................................................................... 19
8 Évaluation de conformité ................................................................................................................... 21
8.1 Généralités ............................................................................................................................................ 21
8.2 Essais de type initiaux ........................................................................................................................... 21
8.3 Maîtrise de la production des granulats ................................................................................................ 21
9 Désignation et description ................................................................................................................. 21
9.1 Désignation ........................................................................................................................................... 21
9.2 Informations complémentaires pour la description d'un granulat .......................................................... 22
10 Marquage et étiquetage ...................................................................................................................... 22
Annexe A (normative) Évaluation des fines ..................................................................................................... 23
Annexe B (informative) Notes relatives à la sensibilité au gel-dégel des granulats .................................... 24
Annexe C (normative) Maîtrise de la production des granulats ..................................................................... 26
Annexe ZA (informative) Articles de la présente Norme européenne concernant les exigences
essentielles ou d'autres dispositions des Directives UE ............................................................. 32
Bibliographie ........................................................................................................................................................ 39

2
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Avant-propos

Le présent document (EN 13242:2002+A1:2007) a été élaboré par le Comité Technique CEN/TC 154 «Granulats»,
dont le secrétariat est tenu par BSI.
Cette Norme européenne devra recevoir le statut de norme nationale, soit par publication d'un texte identique, soit
par entérinement, au plus tard en juin 2008, et toutes les normes nationales en contradiction devront être retirées au
plus tard en septembre 2009.
Le présent document comprend l’Amendement 1, publié par le CEN le 2007-11-03 et le Corrigendum publié en 2004.
Le présent document remplace l’EN 13242 :2002.
Le début et la fin du texte ajouté ou modifié par l’amendement est indiqué dans le texte par des repères !".
Les modifications du Corrigendum CEN ont été apportées aux endroits appropriés dans le texte et sont indiquées par
les repères ˜™.
Le présent document a été élaboré dans le cadre d'un mandat donné au CEN par la Commission Européenne
et l'Association Européenne de Libre Echange et vient à l'appui des exigences essentielles de la (de)
Directive(s) 89/106/CEE.
Pour la relation avec la (les) Directive(s) CE, voir l'annexe ZA, informative, qui fait partie intégrante du présent
document.
Dans cette Norme européenne les annexes A et C sont normatives et l’annexe B est informative.
Les exigences relatives à d’autres utilisations des granulats seront spécifiées dans les normes européennes
suivantes :

EN 12620, Granulats pour bétons.

EN 13043, Granulats pour mélanges hydrocarbonés et pour enduits superficiels utilisés dans la construction des
chaussées, aérodromes et d’autres zones de circulation.

EN 13055-1, Granulats légers — Partie 1 : Granulats légers pour bétons, mortiers et coulis.

!EN 13055-2, Granulats légers — Partie 2 : Granulats légers pour mélanges hydrocarbonés, enduits superficiels
et pour utilisation en couches traitées et non traitées."

EN 13139, Granulats pour mortier.

EN 13383-1, Enrochements — Partie 1 : Spécifications.

!EN 13450", Granulats pour ballast de voies ferrées.


Selon le Règlement Intérieur du CEN/CENELEC, les instituts de normalisation nationaux des pays suivants sont
tenus de mettre cette Norme européenne en application : Allemagne, Autriche, Belgique, Bulgarie, Chypre,
Danemark, Espagne, Estonie, Finlande, France, Grèce, Hongrie, Irlande, Islande, Italie, Lettonie, Lituanie,
Luxembourg, Malte, Norvège, Pays-Bas, Pologne, Portugal, République tchèque, Roumanie, Royaume-Uni,
Slovaquie, Slovénie, Suède et Suisse.

3
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

1 Domaine d’application
La présente Norme Européenne spécifie les caractéristiques des granulats élaborés à partir de matériaux naturels,
artificiels ou de recyclage pour les matériaux traités aux liants hydrauliques et matériaux non traités utilisés dans les
travaux de génie civil et la construction des chaussées.
Elle comprend l’évaluation de la conformité des produits à la présente Norme Européenne.
NOTE 1 ˜Il convient que les granulats utilisés dans la construction respectent toutes les exigences de la présente Norme
européenne. Le mandat M/125 «Granulats» traite, outre des granulats naturels et artificiels courants et traditionnels, des
granulats recyclés ainsi que de certains matériaux d’origine nouvelle ou moins courante. Les granulats recyclés sont inclus
dans les normes et de nouvelles méthodes d’essai, à un stade avancé d’élaboration, leur sont destinées. Les travaux de
normalisation ne font, en revanche, que commencer pour des matériaux moins courants de source secondaire et davantage
de temps sera nécessaire pour définir clairement l’origine et les caractéristiques de ces matériaux. Dans l’intervalle, si ces
matériaux moins connus sont mis sur le marché, ils doivent respecter pleinement la présente norme et les réglementations
nationales relatives aux substances dangereuses (voir l’Annexe ZA de la norme) selon l’usage qui en est fait.
Des caractéristiques et des exigences complémentaires peuvent être spécifiées au cas par cas, en fonction de l’expérience
acquise à l’usage du produit, et définies dans des documents contractuels spécifiques.™

NOTE 2 Les caractéristiques pour les granulats légers sont spécifiées dans le EN 13055-2.

2 Références normatives
Cette Norme européenne comporte par référence datée ou non datée des dispositions d'autres publications.
Ces références normatives sont citées aux endroits appropriés dans le texte et les publications sont énumérées
ci-après. Pour les références datées, les amendements ou révisions ultérieurs de l'une quelconque de ces
publications ne s'appliquent à cette Norme européenne que s'ils y ont été incorporés par amendement ou révision.
Pour les références non datées, la dernière édition de la publication à laquelle il est fait référence s'applique
(y compris les amendements).

EN 196-2, Méthodes d'essais des ciments — Partie 2 : Analyse chimique des ciments.

EN 932-3, Essais pour déterminer les propriétés générales des granulats — Partie 3 : Procédure et terminologie pour
la description pétrographique simplifiée.

EN 932-5, Essais pour déterminer les propriétés générales des granulats — Partie 5 : Équipement commun
et étalonnage.

EN 933-1, Essais pour déterminer les caractéristiques géométriques des granulats — Partie 1 : Détermination de la
granularité — Analyse granulométrique par tamisage.

EN 933-3, Essais pour déterminer les caractéristiques géométriques des granulats — Partie 3 : Détermination de la
forme des granulats — Coefficient d'aplatissement.

EN 933-4, Essais pour déterminer les caractéristiques géométriques des granulats — Partie 4 : Détermination de la
forme des grains — Indice de forme.

EN 933-5, Essais pour déterminer les caractéristiques géométriques des granulats — Partie 5 : Détermination du
pourcentage de surfaces cassées dans les gravillons.

EN 933-8, Essais pour déterminer les caractéristiques géométriques des granulats — Partie 8 : Évaluation des
fines — Équivalent de sable.

EN 933-9, Essais pour déterminer les caractéristiques géométriques des granulats — Partie 9 : Qualification des
fines — Essai au bleu de méthylène.

!prEN 933-11, Essais relatifs aux caractéristiques géométriques des granulats — Partie 11 : Essai de classification
des gravillons recyclés selon leur composition."

4
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

EN 1097-1, Essais pour déterminer les caractéristiques mécaniques et physiques des granulats — Partie 1 :
Détermination de la résistance à l'usure (micro-Deval).

EN 1097-2:1998, Essais pour déterminer les caractéristiques mécaniques et physiques des granulats — Partie 2 :
Méthodes pour la détermination de la résistance à la fragmentation.

EN 1097-6:2000, Essais pour déterminer les caractéristiques mécaniques et physiques des granulats — Partie 6 :
Détermination de la masse volumique réelle et du coefficient d'absorption d'eau.

EN 1367-1, Essais pour déterminer les propriétés thermiques et l'altérabilité des granulats — Partie 1 : Détermination
de la résistance au gel-dé-gel.

EN 1367-2, Essais pour déterminer les propriétés thermiques et l'altérabilité des granulats — Partie 2 : Essai au
sulfate de magnésium.

EN 1367-3, Essais pour déterminer les propriétés thermiques et l'altérabilité des granulats — Partie 3 : Essai
d'ébulition pour les basaltes coup de soleil.

!EN 1744-1", Essais pour déterminer les propriétés chimiques des granulats — Partie 1 : Analyse chimique.

EN 1744-3 , Essais pour déterminer les propriétés chimiques des granulats — Partie 3 : Préparation d'éluats par
lixiviation des granulats.

ISO 565, Équipement d'alpinisme et d'escalade — Sangle — Exigences de sécurité et méthodes d'essai

3 Termes et définitions
Pour les besoins de la présente Norme européenne, les termes et définitions suivants s'appliquent.

3.1
granulat
matériau granulaire utilisé dans la construction. Le granulat peut être naturel, artificiel ou recyclé

3.2
granulat naturel
granulat d'origine minérale n'ayant subi aucune transformation autre que mécanique

3.3
granulat artificiel
granulat d'origine minérale résultant d'un procédé industriel comprenant des modifications thermiques ou autres

3.4
granulat recyclé
granulat résultant de la transformation de matériaux inorganiques antérieurement utilisés dans la construction

3.5
granulat de densité normale
granulat d’origine minérale ayant une masse volumique réelle supérieure à 2,00 Mg/m3 (2 000 kg/m3) mais inférieure
à 3,00 Mg/m3 (3 000 kg/m3)

3.6
classe granulaire
désignation d’un granulat en termes de dimensions inférieure (d) et supérieure (D) de tamis, exprimée en d/D
NOTE Cette désignation admet la présence d'un refus à D et d’un passant à d. La dimension inférieure de tamis d peut
être nulle.

5
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

3.7
sable
désignation des classes granulaires pour lesquelles d est égal à zéro et D est inférieur ou égal à 6,3 mm
(voir Tableau 2)
NOTE Le sable peut résulter de l’altération naturelle de roches massives ou meubles et/ou de leur concassage !ou de
traitement de granulats artificiels".

3.8
gravillon
désignation des classes granulaires pour lesquelles d est supérieur ou égal à 1 mm et D est supérieur à 2 mm

3.9
grave
granulat composé de gravillons et de sables pour lesquels D est supérieur à 6,3 mm
NOTE Elle peut être produite sans passer par des fractions séparées de gravillons et de sables ou mélangeant des
gravillons et des sables.

3.10
fines
fraction granulaire d'un granulat passant au tamis de 0,063 mm

3.11
catégorie
niveau d’une caractéristique d’un granulat, exprimé sous forme d’un intervalle entre deux valeurs ou d’une
valeur limite
NOTE Il n’existe pas de relation entre les catégories des différentes caractéristiques.

3.12
granularité
distribution dimensionnelle des grains, exprimée en pourcentage en masse des passants au travers d’un ensemble
spécifié de tamis

3.13
passant
partie du granulat passant à travers du plus petit des tamis utilisés dans la désignation de la classe granulaire

3.14
refus
partie du granulat retenue sur le plus grand des tamis utilisés dans la désignation de la classe granulaire

4 Caractéristiques géométriques
4.1 Généralités
La nécessité de procéder aux essais et de déclarer toutes les caractéristiques spécifiées dans cet article varie en
fonction de l’emploi ou de l’origine des granulats. Le cas échéant, les essais spécifiés à l’article 4 doivent être réalisés
pour déterminer les caractéristiques géométriques appropriées.
NOTE 1 Quand la valeur d’une caractéristique est requise mais n’est pas définie par des limites spécifiées, elle peut être
déclarée par le fournisseur comme appartenant à la catégorie XXDéclarée. Par exemple, dans le Tableau 5, un coefficient
d’aplatissement égal à 60 correspond à FI60 (valeur déclarée).

NOTE 2 Quand une caractéristique n’est pas requise, une catégorie «Non requis» peut être utilisée.

NOTE 3 Pour obtenir plus d’informations sur le choix des catégories appropriées à des applications spécifiques, se référer
aux dispositions nationales en vigueur sur le lieu d’utilisation du granulat.

NOTE 4 Quand elles sont spécifiées, il convient que les exigences relatives à l’utilisation annulent et remplacent celles
mentionnées dans la présente Norme européenne (par exemple, granularité et/ou teneur en fines des graves).

6
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

4.2 Classes granulaires


Tous les granulats doivent être désignés en termes de classes granulaires d/D et doivent être conformes aux
exigences de granularité indiquées au 4.3.
Les classes granulaires doivent être spécifiées en utilisant les dimensions de tamis indiquées dans le Tableau 1
appartenant soit à la série de base, soit à la série de base plus la série 1, soit à la série de base plus la série 2.
La combinaison de dimensions de tamis de la série 1 et de la série 2 n’est pas tolérée.
Le rapport de la dimension D à la dimension d ne doit pas être inférieur à 1,4.
!

Tableau 1 — Dimensions de tamis pour la spécification des classes granulaires

Série de base Série de base plus série 1 Série de base plus série 2
mm mm mm

0 0 0
1 1 1
2 2 2
4 4 4
— 5,6 (5) —
— — 6,3 (6)
8 8 8
— — 10
— 11,2 (11) —
— — 12,5 (12)
— — 14
16 16 16
— — 20
— 22,4 (22) —
31,5 (32) 31,5 (32) 31,5 (32)
— — 40
— 45 —
— 56 —
63 63 63
— — 80
— 90 —

NOTE 1 Des dimensions de tamis supérieures à 90 mm peuvent être utilisées pour


des applications particulières
NOTE 2 Les dimensions arrondies mentionnées entre parenthèses peuvent être
utilisées comme des descriptions simplifiées des classes granulaires.

"

7
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

4.3 Granularité
4.3.1 Généralités
La granularité des granulats déterminée conformément à l’EN 933-1 doit être conforme aux spécifications des 4.3.2
et 4.3.3 en fonction de ses dimensions d/D.
Les combinaisons de deux ou plusieurs classes granulaires adjacentes de granulat ou de grave sont possibles.
NOTE Les granulats résultant du mélange de différentes classes granulaires ou de différents types doivent être mélangés
d'une façon homogène. Quand des granulats de masses volumiques significativement différentes sont mélangés, des
précautions sont nécessaires pour éviter la ségrégation.

Lors de l’évaluation de la production dans le cadre de la maîtrise de la production des granulats, au moins 90 % des
granularités, mesurées sur différents lots sur une période ne dépassant pas six mois, doivent se situer dans les
tolérances, spécifiées dans les 4.3.2 et 4.3.3, sur les granularités types déclarées par le fournisseur.

Tableau 2 — Caractéristiques générales de granularité

Dimensions Pourcentage en masse du passant Catégorie


Granulat
mm 2 D a) 1,4 D b) c) D d) d c) e) d/2 b) c) G

d≥1 100 98 à 100 85 à 99 0 à 15 0à5 GC 85-15


Gravillon
et D > 2 100 98 à 100 80 à 99 0 à 20 0à5 GC 80-20

d=0 100 98 à 100 85 à 99 — — GF 85


Sable
et D ≤ 6,3 100 98 à 100 80 à 99 — — GF 80

d=0 — 100 85 à 99 — — GA 85

Grave 100 98 à 100 80 à 99 — — GA 80

et D > 6,3 100 — 75 à 99 — — GA 75

a) Dans le cas des classes granulaires pour lesquelles D est supérieur à 63 mm (par exemple, 80 mm et 90 mm), seules les
exigences relatives au tamis 1,4 D s’appliquent puisqu’il n’existe aucune série de tamis de l'ISO 565/R20 de plus de 125 mm.
b) Lorsque les dimensions de tamis calculées 1,4 D et d/2 ne correspondent pas à des dimensions exactes de tamis de la
série de l'ISO 565:1990 R20, le tamis ayant la dimension la plus proche doit être utilisé.
c) Des exigences supplémentaires peuvent être spécifiées pour les utilisations spécifiques.
d) Le pourcentage en masse du passant à D peut être supérieur à 99 %, mais dans ce cas, le fournisseur doit documenter
et déclarer la granularité type aux tamis D, d, d/2, et aux tamis intermédiaires entre D et d de la série principale plus ceux
de la série 1 ou bien de la série principale plus ceux de la série 2. Pour le choix des tamis intermédiaires, il convient de
veiller à ce que le rapport des dimensions de deux tamis consécutifs soit supérieur ou égal à 1,4.
e) Les limites pour le pourcentage du passant à d peuvent être modifiées en 1 à 15 pour GC 85-15 et en 1 à 20 pour
GC 80-20 quand cela est nécessaire pour conduire à une granularité bien graduée.

4.3.2 Gravillon
Tous les gravillons doivent être conformes aux caractéristiques générales de granularité spécifiées dans le Tableau 2
correspondant à leur classe granulaire d/D.
Le cas échéant, pour les gravillons dont D/d ≥ 2, il faut appliquer les exigences supplémentaires suivantes pour le
pourcentage de passant au tamis intermédiaire :
— toutes les granularités doivent respecter les limites générales présentées dans le Tableau 3 ;
— le fournisseur doit déterminer et, sur demande, déclarer la granularité type au tamis intermédiaire. Les tolérances
doivent être conformes à celles des catégories sélectionnées dans le Tableau 3 en fonction de l’application ou de
l’emploi de granulats.

8
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Dans la cas d’un granulat grossier pour lequel D/d < 2, aucune autre exigence que celles indiquées dans le Tableau 2
ne doit s’appliquer.

Tableau 3 — Catégories de limites générales et tolérances


pour les gravillons au tamis intermédiaire

Limites générales et tolérances au tamis intermédiaire


Tamis (pourcentage en masse du passant)
intermédiaire si D/d ≥ 2 Catégorie
D/d
GT
mm Tolérances sur la granularité
Limites générales
type déclarée par le fournisseur

<4 D/1,4 25 à 80 ± 15 GTC25/15

20 à 70 ± 15 GTC20/15

≥4 D/2 20 à 70 ± 17,5 GTC20/17,5

Non requis GTNR

Lorsque les dimensions de tamis de moyenne dimension calculées comme indiqué ci-dessus ne sont pas des dimensions
de tamis exactes de la série de l'ISO 565/R20, le tamis suivant le plus grand ou le plus petit doit être adopté.

4.3.3 Sable et grave


Les sables et les graves doivent être conformes aux caractéristiques générales de granularité spécifiées dans le
Tableau 2.
Le cas échéant, le fournisseur doit déterminer et, sur demande, déclarer la granularité type de chaque sable ou grave
produit. Les tolérances doivent être conformes à celles des catégories sélectionnées dans le Tableau 4 en fonction
de l’application ou de l’emploi des granulats.

Tableau 4 — Catégories de tolérances relatives à la granularité type


déclarée par le fournisseur de sable et de grave

Tolérances
Catégorie
Pourcentage en masse du passant

Sable Granulat
Tamis tout-venant
Tamis D Tamis D/2
de 0,063 mm
GTF GTA

±5 ± 10 ± 3 a) GTF10 GTA10
±5 ± 20 ±4 b)
GTF20 GTA20
± 7,5 ± 25 ± 5 c) GTF25 GTA25

Non requis GTFNR GTANR

Lorsque les dimensions du tamis intermédiaire calculées comme indiqué ci-dessus ne sont pas des dimensions de
tamis exactes de la série de l'ISO 565/R20, le tamis de dimension la plus proche doit être adopté.
NOTE Les tolérances au tamis D sont réduites en outre par les spécifications à D du Tableau 2.

a) Sauf pour la catégorie f3 (voir Tableau 8).


b) Sauf pour les catégories f3 et f7 pour les sables et f3, f5 et f7 pour les graves (voir Tableau 8).
c) Sauf pour les catégories f3 et f7 pour les sables et f3, f5 et f7 pour les graves (voir Tableau 8).

9
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

4.4 Forme des gravillons


Le cas échéant, la forme des gravillons doit être déterminée en fonction du coefficient d’aplatissement, défini dans
l’EN 933-3. Le coefficient d’aplatissement doit être l’essai de référence pour la détermination de la forme des
gravillons. Il doit être exprimé par la catégorie correspondante spécifiée dans le Tableau 5 en fonction de l’application
ou de l’emploi.

Tableau 5 — Catégories des valeurs maximales


du coefficient d’aplatissement

Coefficient Catégorie
d’aplatissement FI

≤ 20 FI20
≤ 35 FI35
≤ 50 FI50
> 50 FIDéclarée

Non requis FINR

Le cas échéant, l'indice de forme, déterminé suivant l’EN 933-4, doit être exprimé par la catégorie correspondante
spécifiée dans le Tableau 6 en fonction de l’application ou de l’emploi.

Tableau 6 — Catégories des valeurs maximales


de l’indice de forme

Catégorie
Indice de forme
SI

≤ 20 SI20
≤ 40 SI40
≤ 55 SI55
> 55 SIDéclarée

Non requis SINR

4.5 Pourcentage de grains semi-concassés et de grains entièrement roulés dans les gravillons
Le cas échéant, le pourcentage de grains semi-concassés et de grains entièrement roulés dans les gravillons,
déterminé suivant l’EN 933-5, doit être exprimé par la catégorie appropriée spécifiée dans le Tableau 7.
Les granulats provenant du concassage de roches massives doivent être considérés comme appartenant à la
catégorie C90/3 et ne nécessitent aucun essai.

Tableau 7 — Catégories du pourcentage de grains semi-concassés


et de grains entièrement roulés dans les gravillons

Pourcentage en masse Pourcentage en masse


Catégorie
de grains semi-concassés de grains entièrement roulés
C
% %

90 à 100 0à3 C90/3


50 à 100 0 à 10 C50/10
50 à 100 0 à 30 C50/30
— 0 à 50 CNR/50
— 0 à 70 CNR/70
Valeur déclarée Valeur déclarée CDéclarée

Non requis Non requis CNR

10
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

4.6 Teneur en fines


Le cas échéant, la teneur en fines des gravillons, des sables et des graves doit être exprimé par la catégorie
correspondante spécifiée dans le Tableau 8.

Tableau 8 — Catégories des valeurs maximales


de la teneur en fines

Pourcentage en masse
de passant au tamis Catégorie
Granulat
de 0,063 mm f
%

≤2 f2
≤4 f4
Gravillon
>4 fDéclarée

Non requis fNR

≤3 f3
≤7 f7
≤ 10 f10

Sable ≤ 16 f16
≤ 22 f22
> 22 fDéclarée

Non requis fNR

≤3 f3
≤5 f5
≤7 f7
≤9 f9
Grave
≤ 12 f12
≤ 15 f15
> 15 fDéclarée

Non requis fNR

4.7 Qualité des fines


Lorsque la teneur en fines dans un sable est supérieure à 3 % en masse et qu’il existe des preuves que son utilisation
est satisfaisante, un essai supplémentaire peut ne pas être nécessaire. Le cas échéant, la nocivité des fines dans le
sable doit être évaluée conformément à l’annexe A.

11
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

5 Caractéristiques physiques
5.1 Généralités
La nécessité de procéder aux essais et de déclarer toutes les caractéristiques spécifiées dans cet article varie en
fonction de l’emploi ou de l’origine des granulats. Le cas échéant, les essais spécifiés à l’article 5 doivent être réalisés
pour déterminer les caractéristiques physiques appropriées.
NOTE 1 Quand la valeur d’une caractéristique est requise mais n’est pas définie par des limites spécifiées, elle doit être
déclarée par le fournisseur comme appartenant à la catégorie XXDéclarée. Par exemple, dans le Tableau 9, un coefficient
Los Angeles égal à 65 correspond à LA65 (valeur déclarée).
NOTE 2 Quand une caractéristique n’est pas requise, une catégorie «Non requis» peut être utilisée.
NOTE 3 Pour obtenir plus d’informations sur le choix des catégories appropriées à des applications spécifiques, se référer
aux dispositions nationales en vigueur sur le lieu d’utilisation du granulat

5.2 Résistance à la fragmentation des gravillons


Le cas échéant, la résistance à la fragmentation doit être déterminée avec l'essai Los Angeles, conformément
à l'EN 1097-2:1998, article 5. L'essai Los Angeles doit être l'essai de référence pour déterminer la résistance à
la fragmentation. Le coefficient Los Angeles doit être exprimé par la catégorie correspondante spécifiée dans le
Tableau 9 en fonction de l’application ou de l’emploi.

Tableau 9 — Catégories des valeurs maximales


du coefficient Los Angeles

Coefficient Catégorie
Los Angeles LA

≤ 20 LA20
≤ 25 LA25
≤ 30 LA30
≤ 35 LA35
≤ 40 LA40
!≤ 45 LA45"
≤ 50 LA50
≤ 60 LA60
> 60 LADéclarée

Non requis LANR

Le cas échéant, la résistance au choc déterminée conformément à l’EN 1097-2:1998, article 6, doit être exprimée par
la catégorie correspondante spécifiée dans le Tableau 10 en fonction de l’application ou de l’emploi.

Tableau 10 — Catégories des valeurs maximales


de la fragmentation par impact

Valeur de fragmentation par impact Catégorie


% SZ

≤ 18 SZ18
≤ 22 SZ22
≤ 26 SZ26
≤ 32 SZ32
≤ 35 SZ35
≤ 38 SZ38
> 38 SZDéclarée

Non requis SZNR

12
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

5.3 Résistance à l'usure des gravillons


Le cas échéant, la résistance à l'usure des gravillons (coefficient micro-Deval, MDE) déterminée conformément
à l'EN 1097-1 doit être exprimée par la catégorie correspondante spécifiée dans le Tableau 11 en fonction de
l’application ou de l’emploi.
!

Tableau 11 — Catégories des valeurs maximales


pour la résistance à l'usure

Coefficient Catégorie
micro-Deval MDE

≤ 15 MDE15
≤ 20 MDE20
≤ 25 MDE25
≤ 30 MDE30
≤ 35 MDE35
≤ 40 MDE40
≤ 45 MDE45
≤ 50 MDE50
> 50 MDE Déclarée

Non requis MDENR

"

5.4 Masse volumique réelle


Le cas échéant, la masse volumique réelle doit être déterminée conformément à l’EN 1097-6:2000, article 7, 8 ou 9
en fonction de la granularité du granulat et les résultats doivent être déclarés.

5.5 Coefficient d’absorption d'eau


Le cas échéant, le coefficient d’absorption d’eau doit être déterminée conformément à l’EN 1097-6:2000, article 7, 8
ou 9 en fonction de la granularité du granulat et les résultats doivent être déclarés.

5.6 !Classification des constituants des gravillons recyclés


La proportion de constituants de gravillons recyclés doit être déterminée conformément au prEN 933-11 et déclarée
conformément à la catégorie correspondante spécifiée dans le Tableau 12.

13
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Tableau 12 — Catégories de teneurs en constituants de gravillons recyclés

Teneur
Constituants Catégories
pourcentage en masse

≥ 90 Rc 90
≥ 80 Rc 80
≥ 70 Rc 70
Rc
≥ 50 Rc 50
< 50 Rc Déclarée
non requis Rc NR

≥ 90 Rcug 90
≥ 70 Rcug 70
Rc + Ru + Rg ≥ 50 Rcug 50
< 50 Rcug Déclarée
non requis Rcug NR

≤ 10 Rb 10-
≤ 30 Rb 30-
Rb ≤ 50 Rb 50-
> 50 Rb Déclarée
non requis Rb NR

≥ 95 Ra 95
≥ 80 Ra 80
≥ 50 Ra 50
≥ 40 Ra 40
> 30 Ra 30
Ra ≤ 30 Ra 30-
≤ 20 Ra 20-
≤ 10 Ra 10-
≤5 Ra 5-
≤1 Ra 1-
non requis Ra NR

≤2 Rg2-
≤5 Rg5-
Rg
≤ 25 Rg25-
non requis RgNR

X ≤1 X1-

Teneur
Catégories
cm3/kg

≤5 FL5-
FL
≤ 10 FL10-

14
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

où, selon le prEN 933-11 :


Rc = Béton, produits en béton, mortier
Éléments en béton
Ru = Granulats non liés, pierre naturelle
Granulats traités aux liants hydrauliques
Rb = Éléments en argile cuite (à savoir, briques et tuiles)
Éléments en silicate de calcium
Béton cellulaire non flottant
Ra = Matériaux bitumineux
Rg = Verre
FL = Matériau flottant en volume
X = Autres :
Matériaux cohérents (à savoir, argile, sol)
Divers : métaux (ferreux et non ferreux),
Bois, matière plastique et caoutchouc non flottant
Plâtre

"

6 Caractéristiques chimiques

6.1 Généralités
La nécessité de procéder aux essais et de déclarer toutes les caractéristiques spécifiées dans cet article varie en
fonction de l’emploi ou de l’origine du granulat. Le cas échéant, les essais spécifiés à l’article 6 doivent être réalisés
pour déterminer les caractéristiques chimiques appropriées.
NOTE 1 Quand la valeur d’une caractéristique est requise mais n’est pas définie par des limites spécifiées, elle doit être
déclarée par le fournisseur comme appartenant à la catégorie XXDéclarée. Par exemple, dans le !Tableau 13", une teneur
en sulfate soluble en milieu acide du laitier de haut fourneau refroidi dans l’air égale à 1,4 % en fraction massique correspond
à AS1,4 (valeur déclarée).
NOTE 2 Quand une caractéristique n’est pas requise, une catégorie «Non requis» peut être utilisée.

NOTE 3 Pour obtenir plus d’informations sur le choix des catégories appropriées à des applications spécifiques, se référer
aux dispositions nationales en vigueur sur le lieu d’utilisation du granulat

6.2 Sulfate soluble dans l’acide


Le cas échéant, la teneur en sulfate soluble dans l’acide d’un mélange de granulats pour matériaux traités aux liants
hydrauliques, déterminée conformément à l’!EN 1744-1", doit être exprimé par la catégorie correspondante
spécifiée dans le !Tableau 13".

15
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Tableau 13 — Catégories des valeurs maximales


de teneur en sulfate soluble dans l’acide

Teneur en sulfate
Catégorie
Granulat soluble dans l’acide
AS
%

≤ 0,2 AS0,2
Granulats autres
≤ 0,8 AS0,8
que le laitier
de haut fourneau > 0,8 ASDéclarée
refroidi dans l’air
Non requis ASNR

≤ 1,0 AS1,0
Laitier de haut
fourneau refroidi > 1,0 ASDéclarée
dans l’air
Non requis ASNR

6.3 Soufre total


Le cas échéant, la teneur en soufre total du granulat, déterminée conformément à l’!EN 1744-1", doit être
exprimée par la catégorie correspondante spécifiée dans le !Tableau 14".

Tableau 14 — Catégories des valeurs maximales


de la teneur en soufre total

Teneur en soufre
Catégorie
Granulat total
S
%

Granulats autres ≤1 S1
que le laitier >1 SDéclarée
de haut fourneau
refroidi dans l’air Non requis SNR

≤2 S2
Laitier de haut
fourneau refroidi >2 SDéclarée
dans l’air
Non requis SNR

NOTE Des précautions particulières sont nécessaires en cas de présence de pyrrhotite, une forme instable de sulfure de fer
(FeS), dans le granulat. Si la présence de cette substance minérale est avérée, il convient de réduire la valeur maximale de la
teneur en soufre total (S) à 0,4 %.

6.4 !Sulfate soluble dans l’eau


Le cas échéant, la teneur en sulfate soluble dans l’eau des granulats recyclés, déterminée conformément
à l’EN 1744-1, doit être exprimée par la catégorie correspondante spécifiée dans le Tableau 15.

16
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Tableau 15 — Catégories des valeurs maximales de teneur en sulfate


soluble dans l'eau des granulats recyclés

Teneur en sulfate soluble dans l’eau Catégorie

≤ 0,2 SS0,2

≤ 0,7 SS0,7

≤ 1,3 SS1,3

non requis SSNR

NOTE Les sulfates solubles dans l’eau dosés conformément à l’EN 1744-1 sont principalement des sulfates potentiellement
actifs (par exemple le plâtre), sources de destruction des ouvrages de génie civil et des routes."

6.5 Autres constituants


6.5.1 Constituants réduisant la vitesse de prise et de durcissement des mélanges traités aux liants
hydrauliques
Les granulats !texte supprimé" contenant des matières organiques ou d’autres substances en proportions telles
qu’elles modifient la vitesse de prise et de durcissement des mélanges traités aux liants hydrauliques doivent faire
l’objet d’une évaluation visant à déterminer l’effet qu’elles produisent sur le temps de prise et la résistance à la com-
pression conformément à l’!EN 1744-1".
Ces matériaux doivent être utilisés en proportion telle qu’elles ne provoquent pas :
a) une augmentation du temps de prise des éprouvettes de mortier supérieure à 120 min ;
b) une réduction de la résistance à la compression des éprouvettes de mortier supérieure à 20 % à 28 jours.
La présence de matière organique doit être déterminée conformément à l’!EN 1744-1", (essai à l’hydroxyde de
sodium). Si les résultats indiquent la présence d’acide humique, il faut déterminer si des acides fulviques sont
présents conformément à l’!EN 1744-1". Si le liquide surnageant à l’issue des essais est de couleur plus claire
que les couleurs standard, les granulats doivent être considérés ne contenir aucune matière organique.
NOTE 1 Certains composés inorganiques qui décolorent le liquide surnageant lors de l’essai à l’hydroxyde de sodium n’ont
pas d’effet négatif sur la prise et le durcissement des mélanges traités aux liants hydrauliques.

NOTE 2 La présence de sucres n’a pas d’effet sur la couleur du liquide surnageant lors de l’essai à l’hydroxyde de sodium
ou de l’essai aux acides fulviques. Si la présence de sucres ou des matières du même type est suspectée, il convient de
soumettre le granulat à l’essai sur éprouvette de mortier (voir !EN 1744-1"). Il convient d’appliquer les exigences en
matière de temps de prise et de résistance à la compression mentionnées ci-dessus.

6.5.2 Constituants affectant la stabilité volumique des laitiers de haut fourneau et d’acieries pour les
granulats non traités

6.5.2.1 Stabilité volumique des laitiers d'aciéries


Le cas échéant, la stabilité volumique du granulat de laitier d’aciéries doit être déterminée conformément
à l’!EN 1744-1". Un granulat de laitier d’aciéries doit être considéré comme stable du point de vue volumétrique
si l’expansion n’est pas supérieure à la valeur maximale spécifiée de la catégorie correspondante spécifiée dans le
!Tableau 16" en fonction de son application ou de son emploi. La teneur en oxyde de magnésium (MgO) doit
être déterminée suivant l’EN 196-2.

17
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Tableau 16 — Catégories des valeurs maximales d’expansion des granulats de laitier d’aciéries

Expansion Catégorie
Type de laitier d’aciéries
Pourcentage en volume V

≤5 V5
≤ 7,5 V7,5
≤ 10 V10
Laitier BOF a)/laitier EAF b)
> 10 VDéclarée

Non requis VNR

NOTE 1 Quand la teneur en MgO déterminée conformément à la norme EN 196-2 est inférieure ou égale à 5 %, le temps
d’essai doit être de 24 h. Quand la teneur en MgO est supérieure à 5 %, le temps d’essai doit être de 168 h.
NOTE 2 La teneur totale en MgO est utilisée comme mesure de MgO libre en l'absence de méthode fiable de
détermination de la teneur en MgO libre. En cas de développement d'une méthode fiable, il convient de redéfinir les types
en termes de teneur en MgO libre. Les valeurs de teneur en MgO déclarées par les producteurs d’acier peuvent être
utilisées pour déterminer les temps d’essai pour les laitiers d’aciéries.

a) Laitier BOF : laitier issu d’un convertisseur à soufflage d’oxygène au-dessus du bain.
b) Laitier EAF : laitier issu d’un four à arc électrique.

6.5.2.2 Désintégration du silicate bicalcique des laitiers de haut fourneau refroidis par air
Le cas échéant, les granulats de laitier de haut-fourneau refroidi par air ne doivent présenter aucune désintégration
du silicate bicalcique lorsqu’ils sont soumis à l’essai conformément à l’!EN 1744-1".

6.5.2.3 Désintégration du fer des laitiers de haut fourneau refroidis par air
Le cas échéant, les granulats de laitier de haut-fourneau refroidi par air ne doivent présenter aucune désintégration
du fer lorsqu’ils sont soumis à l’essai conformément à l’!EN 1744-1".

6.5.3 Constituants solubles dans l’eau


Quand la détermination des constituants solubles dans l’eau est exigée, la préparation d’un éluat doit être faite
conformément à l’EN 1744-3.

6.5.4 Impuretés
Le cas échéant, les granulats ne doivent contenir aucune substance étrangère comme du bois, du verre et du
plastique qui affectent le produit final.

7 Caractéristiques de durabilité
7.1 Généralités
La nécessité de procéder aux essais et de déclarer toutes les caractéristiques spécifiées dans cet article varie en
fonction de l’emploi ou de l’origine du granulat. La cas échéant, les essais spécifiés à l’article 7 doivent être réalisés
pour déterminer les caractéristiques de durabilité appropriées.
NOTE 1 Quand la valeur d’une caractéristique est requise mais n’est pas définie par des limites spécifiées, elle doit être
déclarée par le fournisseur comme appartenant à la catégorie XXDéclarée. !Par exemple, dans le Tableau 21, une valeur du
sulfate de magnésium égale à 45 % en perte de masse correspond à MS45 (valeur déclarée)".

NOTE 2 Quand une caractéristique n’est pas requise, une catégorie «Non requis» peut être utilisée.

NOTE 3 Pour obtenir plus d’informations sur le choix des catégories appropriées à des applications spécifiques, se référer
aux dispositions nationales en vigueur sur le lieu d’utilisation du granulat

18
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

7.2 Basalte «coup de soleil»


Si des signes d'altération en «coups de soleil» sont reconnus, la perte de masse et la résistance à la fragmentation
doivent être déterminées conformément aux EN 1367-3 et EN 1097-2.
NOTE Il s'agit d'une sorte d'altération superficielle des roches susceptible d'apparaître dans certains basaltes et de se
manifester sous l'influence des conditions atmosphériques. Elle commence avec l'apparition de taches grises/blanches.
En général, des fissures capillaires apparaissent à partir de taches et en rejoignent d’autres. Ceci réduit la résistance de la
structure minérale et aboutit à la décomposition de la roche en petites particules. Selon son origine, ce processus peut se
produire au cours des mois d'extraction ou se développer sur plusieurs décennies. Dans des cas exceptionnels, une
décomposition rapide entraîne la formation de larges fissures et la rupture des particules granulaires.

À la fin de l’essai à l’ébullition, la perte de masse et la résistance à la fragmentation (SBSZ ou SBLA) doivent
être exprimées par la catégorie correspondante spécifiée dans le !Tableau 17" en fonction de l’application et
de l’emploi.

Tableau 17 — Catégories des valeurs maximales pour la résistance au «coup de soleil»

Catégorie
Méthode d'essai Résultat %
SB

Essai d’ébullition !Perte de matière après ébullition ≤1


et

a) résistance au choc Augmentation de la valeur de fragmentation ≤5 SBSZ


par impact après ébullition
ou

b) essai Los Angeles Augmentation du coefficient Los Angeles ≤8 SBLA


après ébullition"

Essai d’ébullition !Perte de matière après ébullition >1


et

a) résistance au choc Augmentation de la valeur de fragmentation >5 SBSZ Déclarée


par impact après ébullition
ou

b) essai Los Angeles Augmentation du coefficient Los Angeles >8 SBLA Déclarée
après ébullition"

Non requis SBNR

7.3 Sensibilité au gel-dégel


7.3.1 Généralités
Des conseils d’ordre général sur l’utilisation des granulats dans un environnement soumis au gel et au dégel sont
donnés à l’annexe B.

7.3.2 Valeur d’absorption d’eau comme essai de sélection de la sensibilité à l’action du gel-dégel
Le cas échéant, la valeur d’absorption d’eau utilisée comme essai crible doit être déterminée conformément aux
méthodes spécifiées dans les !EN 1097-6:2000, Article 7 ou Article 8", ou EN 1097-6:2000, annexe B, en
déclarant les résultats et le mode opératoire d’essai utilisée.
NOTE Le choix de l’essai d’absorption d’eau spécifiée dans l’!EN 1097-6:2000, Article 7 ou Article 8", ou annexe B
dépend de la granularité du granulat.

19
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Si la valeur d’absorption d’eau, déterminée conformément à l’!EN 1097-6:2000, Article 7 ou Article 8", est
inférieure ou égale à la valeur sélectionnée dans l’une des catégories spécifiées dans le !Tableau 18", le
granulat doit être considéré comme résistant au gel-dégel.

Tableau 18 — Catégories des valeurs maximales d’absorption d’eau


(!EN 1097-6:2000, Article 7 ou Article 8")

Absorption d’eau
Catégorie
Pourcentage en masse
WA24
%

≤1 WA24 1
≤2 WA24 2

NOTE L’essai d’absorption d’eau utilisé comme essai de sélection


n’est pas applicable au laitier de haut fourneau.

Si la valeur d’absorption d’eau, déterminée conformément à EN 1097-6:2000, annexe B, est inférieure ou égale à la
valeur maximale de 0,5 %, le granulat doit être considéré comme résistant au gel-dégel (voir !Tableau 19").

Tableau 19 — Catégories des valeurs maximales d’absorption d’eau


(EN 1097-6:2000, annexe B)

Absorption d’eau
Catégorie
Pourcentage en masse
!Wcm"
%

≤ 0,5 !Wcm 0,5"


> 0,5 !Wcm Déclarée"

Non requis !Wcm NR"

NOTE L’essai d’absorption d’eau utilisé comme essai de sélection n’est


pas applicable au laitier de haut fourneau.

7.3.3 Sensibilité au gel et au dégel


Le cas échéant, la valeur de sensibilité au gel et au dégel, déterminée conformément à l’EN 1367-1 ou à l’EN 1367-2,
doit être exprimée en utilisant la catégorie correspondante spécifiée dans le !Tableau 20" ou le !Tableau 21".

Tableau 20 — Catégories des valeurs maximales de sensibilité au gel-dégel

Gel-dégel
Catégorie
Pourcentage de perte de masse a)
F
%

≤1 F1
≤2 F2
≤4 F4
>4 FDéclarée

Non requis FNR

a) Dans les situations extrêmes de froid et/ou dans un état saturé de sel ou de sel de
déverglaçage, il peut être plus approprié de procéder aux essais en utilisant une solution
salée ou de l’urée décrite dans l’EN 1367-1:1999, annexe B. Dans ce cas, les limites de
ce tableau ne s’appliquent pas.

20
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Tableau 21 — Catégories des valeurs maximales de sensibilité


au sulfate de magnésium

Résistance au sulfate de magnésium


Catégorie
Pourcentage de perte de masse
MS
%

≤ 18 MS18
≤ 25 MS25
≤ 35 MS35
> 35 MSDéclarée

Non requis MSNR

8 Évaluation de conformité
8.1 Généralités
Le fournisseur doit effectuer les essais de type initiaux (voir 8.2) et assurer la maîtrise de la production des granulats
(voir annexe C) afin de s’assurer que le produit est conforme à la présente Norme Européenne et aux valeurs
déclarées, selon le cas.

8.2 Essais de type initiaux


Les essais de type initiaux en rapport avec l’emploi prévu doivent être effectués pour vérifier la conformité aux exi-
gences spécifiées dans les cas suivants :
a) il est fait appel à une nouvelle source de granulats ;
b) un changement majeur susceptible d’avoir des répercutions sur les caractéristiques des granulats est intervenu
dans la nature des matériaux bruts ou dans les conditions de traitement.
Les résultats des essais initiaux doivent être documentés pour servir de point de départ de la maîtrise de la production
des granulats pour ce matériau. En particulier, cela doit comprendre l’identification de tous les composants
susceptibles d’émettre un rayonnement supérieur aux niveaux de fond normaux et de de libérer des hydrocarbures
polyaromatiques ou d’autres substances dangereuses. Si la teneur en l’un de ces composants dépasse la limite
fixée par la réglementation en vigueur sur le lieu d’utilisation du granulat, les résultats des essais initiaux doivent
être déclarés.

8.3 Maîtrise de la production des granulats


Le fournisseur doit avoir mis en place un système de maîtrise de la production des granulats répondant aux exigences
de l’annexe C.
Les enregistrements conservés par le fournisseur doivent indiquer quelles procédures de contrôle qualité sont mises
en œuvre au cours de la production du granulat.
NOTE Le type de contrôle appliqué aux granulats dépend de leur emploi prévu et de la réglementation qui s’y attache.

9 Désignation et description
9.1 Désignation
!Les granulats doivent être identifiés de la façon suivante :
a) origine et fournisseur — si le matériau a été repris dans un dépôt, l’origine et le dépôt doivent être identifiés ;
b) type de granulat (voir l’EN 932-3 et, pour les granulats recyclés, la mention : «granulats recyclés») ;
c) pour les granulats recyclés, classification des constituants conforme au Tableau 12 ;
d) classe granulaire."

21
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

9.2 Informations complémentaires pour la description d'un granulat


La nécessité de fournir d'autres informations varie en fonction des circonstances et de l'emploi, par exemple :
a) un code faisant correspondre la désignation à la description ;
b) toute autre information complémentaire nécessaire à l’identification du granulat.
NOTE Il convient que l'acheteur informe le fournisseur au moment de la commande toutes exigences particulières associées
à un emploi spécifique du granulat ainsi que toute information supplémentaire ne figurant pas dans le Tableau ZA.1.

10 Marquage et étiquetage
Le bordereau de livraison doit contenir au moins les informations suivantes :
a) désignation ;
b) date de livraison ;
c) numéro de série du bordereau ;
d) référence à la présente norme européenne.
NOTE Pour le marquage et l’étiquetage CE, voir l’article ZA.3.

22
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Annexe A
(normative)
Évaluation des fines

Init numérotation des tableaux d’annexe [A]!!!


Init numérotation des figures d’annexe [A]!!!
Init numérotation des équations d’annexe [A]!!!

Les fines sont considérées comme non nocives si l’une des conditions suivantes s’applique :
a) !la teneur en fines du sable ou de la grave" est inférieure ou égale à 3 % ou à une autre valeur conforme aux
dispositions en vigueur sur le lieu d’utilisation du granulat ;
b) la valeur de l’équivalent de sable (SE), mesurée conformément à l’EN 933-8, est supérieure à une limite inférieure
spécifiée ;
c) la valeur de l’essai au bleu de méthylène (MB), mesurée conformément à l’EN 933-9, est inférieure à une limite
spécifiée ;
d) il a été établi qu’elles présentent des performances identiques à celles de fines avérées satisfaisantes ou bien il
existe des preuves d’une utilisation satisfaisante sans problème.
NOTE 1 Des seuils précis ne peuvent être fixés de façon générale tant qu’il n’y a pas plus de connaissances en utilisant ces
essais pour différents types de sable en Europe. Il convient de fixer les limites et/ou les catégories en tenant compte des
spécifications existantes pour les matériaux donnant localement satisfaction, lesquelles sont fonction de la réglementation en
vigueur sur le lieu d’utilisation du granulat.

NOTE 2 La conformité aux spécifications, pour !l’essai d’équivalent de sable 0/2 mm ou 0/4 mm et l’essai au bleu de
méthylène" sur la fraction 0/2 mm, s’exprime normalement avec une probabilité de 90 %.

23
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Annexe B
(informative)
Notes relatives à la sensibilité au gel-dégel des granulats

Init numérotation des tableaux d’annexe [B]!!!


Init numérotation des figures d’annexe [B]!!!
Init numérotation des équations d’annexe [B]!!!

B.1 Généralités
La sensibilité d'un granulat à l'action du gel/dégel dépend principalement du climat, de son emploi, de l’utilisation de
produits chimiques de déverglaçage, du type pétrographique et de la distribution dimensionnelle des pores au sein
des grains.

B.1.1 Climat
La sévérité des dégradations est liée à la fréquence des cycles de gel/dégel, à l’amplitude thermique entre le gel et
le dégel et au degré de saturation des grains du granulat.

B.1.2 Emploi
Les cycles de gel-degel sont susceptibles de dégrader le granulat dans un environnement partiellement ou
complétement saturé ou à très forte humidité. Le risque de dégradation augmente de façon significative lorsque le
granulat est exposé à l'eau de mer ou à l'action de sels de déverglaçage.

B.1.3 Type pétrographique


La sensibilité au gel/dégel est liée à la résistance des grains du granulat et à la dimension et à la distribution des
pores au sein des grains.

B.2 Essais
B.2.1 Essais indicatifs
Un examen pétrographique ou l’un des essais physiques cités ci-dessoous peuvent fournir une indication de la
sensibilité au gel-dégel. Les granulats conformes aux exigences de l'un de ces essais peuvent être considérés
comme résistant au gel/dégel.

B.2.2 Examen pétrographique


Un examen pétrographique du granulat réalisé conformément au mode opératoire spécifié dans l’EN 932-3 donne
une indication sur la présence d’éléments à faible résistance mécanique et/ou hautement absorbants qui peuvent
être dégradés par l'action du gel/dégel. Lorsque la présence de tels éléments est constatée ou suspectée, l'un des
essais physiques indiqués à l’article !7.3.3" peut être utilisé pour évaluer la sensibilité du granulat au gel/dégel.
Les granulats fragiles provenant de roches fortement altérées et de certains conglomérats et autres brèches peuvent
contenir certains ou l'ensemble des éléments suivants :
— Schiste, micaschiste, phyllite, craie, marne, schiste argileux, silex poreux, basalte poreux sain ou grains mal
agrégés par des minéraux argileux.

24
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

B.2.3 Absorption d'eau


Lorsque le coefficient d’absorption d'eau déterminée conformément à l’EN 1097-6 est inférieur ou égal à la valeur
sélectionnée conformément à l’article 7.3.2, le granulat peut être considéré comme résistant à l’action du gel/dégel.
Cependant, de nombreux granulats ayant une sensibilité au gel/dégel satisfaisante présentent des coefficients
d’absoprtion supérieurs.
Par exemple, les calcaires et les grès jurassiques ont fréquemment des coefficients d'absorption supérieurs à 4 %
alors que les laitiers de haut-fourneau, les calcaires permiens et les grès dolomitiques et carbonifères ont
fréquemment un coefficient d'absorption d’eau supérieur à 2 % ; ces matériaux peuvent cependant offrir une
sensibilité au gel-dégel adéquate.
Pour certains granulats contenant du silex poreux, une mesure de la masse volumique est plus efficace qu’une
mesure de l’absorption d’eau pour faire la différence entre sensibilité satisfaisante et non satisfaisante au gel-dégel.
En outre, il convient d’admettre qu’il n’existe aucune corrélation entre l’absorption d’eau et la sensibilité au gel-dégel
dans le cas des laitiers de haut fourneau et que, en conséquence, l’utilisation de l’essai d’absorption d’eau comme
essai de sélection de la sensibilité à l’action du gel-dégel n’est pas approprié.

B.2.4 Autres essais indicatifs


La sensibilité au gel-dégel peut être évaluée au moyen d’un essai de gel-dégel, réalisé suivant l’EN 1367-1 ou un
essai au sulfate de magnésium, réalisé suivant l’EN 1367-2.

B.3 Choix de la catégorie


Lorsqu’il existe des données faisant état d’un comportement satisfaisant pour un granulat dans des conditions
similaires d’utilisation, le granulat peut être considéré comme acceptable. Lorsqu’il n’existe pas de telles données et
que des essais sont estimés nécessaires, les conditions environnementales, l’emploi et le climat peuvent être pris en
compte pour choisir une catégorie appropriée dans le Tableau B.1. La catégorie choisie peut être associée avec
l’article !7.3.3" pour déterminer le niveau requis de sensibilité à l’action du gel-dégel ou de sensibilité à l’action
du sulfate de magnésium.

Tableau B.1 — Catégories de sévérité du gel-dégel en fonction du climat et de l’emploi

Climat
Conditions
environnementales
Méditerranéen Atlantique Continental a)

Situation sans gel ou sèche NR NR NR


Saturation partielle NR F4 ou MS35 F2 ou MS25
Saturé NR F2 ou MS25 F1 ou MS18

a) La catégorie «climat continental» pourrait également s’appliquer à l’Islande, certaines parties de


la Scandinavie et aux régions montagneuses où les conditions climatiques sont rigoureuses en hiver.

25
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Annexe C
(normative)
Maîtrise de la production des granulats

Init numérotation des tableaux d’annexe [C]!!!


Init numérotation des figures d’annexe [C]!!!
Init numérotation des équations d’annexe [C]!!!

C.1 Introduction
La présente annexe spécifie un système de maîtrise de la production de granulats, permettant de s'assurer qu'ils sont
conformes aux exigences de la présente norme.
L'efficacité du système de maîtrise de la production des granulats doit être évaluée selon les principes énoncés dans
la présente annexe.

C.2 Organisation
C.2.1 Responsabilité et autorité
La responsabilité, l'autorité et les relations entre tous les membres du personnel chargé d'organiser, d'exécuter et de
vérifier les tâches affectant la qualité doivent être définies en associant le personnel qui doit disposer de l'autonomie
d'organisation et de l'autorité lui permettant :
a) de prendre des mesures pour prévenir les non-conformités ;
b) d'identifier, enregistrer et traiter les écarts sur la qualité des produits.

C.2.2 Représentant de la direction pour la maîtrise de la production de granulats


Le fournisseur doit nommer, pour tout site de production de production de granulats, une personne investie
de l'autorité nécessaire pour assurer la mise en œuvre et la permanence du respect des exigences de la
présente annexe.

C.2.3 Revue de direction


Le système de maîtrise de production des granulats, adopté pour satisfaire aux exigences de la présente annexe,
doit être audité et passé en revue, à des intervalles appropriés, par la direction afin de s'assurer qu'il est toujours
efficace et adapté. Les enregistrements de ces revues doivent être conservés.

C.3 Procédures de maîtrise


C.3.1 Manuel de maîtrise
Le producteur doit rédiger et tenir à jour un manuel de maîtrise de la production de granulats définissant les
procédures mises en œuvre pour en satisfaire les exigences.

26
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

C.3.2 Maîtrise des documents et des données


La maîtrise des documents et des données doit englober les documents et les données relatifs aux exigences de la
présente norme couvrant les achats, la production, le contrôle des produits, et les documents relatifs à la maîtrise de
la production de granulats.
Le manuel de maîtrise de la production de granulats doit comporter une procédure de gestion des documents et
données. Ce manuel doit décrire les procédures et responsabilités en matière d'approbation, d'édition, de diffusion
et de gestion des documents et données internes et externes. Il doit également traiter de la préparation, de l'édition
et de l'enregistrement des modifications apportées à cette documentation.

C.3.3 Prestations sous-traitées


Si des prestations sont sous-traitées par le fournisseur, ce dernier doit prendre les dispositions pour en garder la
maîtrise. Dans tous les cas il conserve l'entière responsabilité de chacune des prestations sous-traitées.

C.3.4 Identification des matières premières


Une documentation précisant la nature du matériau d'origine, son gisement avec, le cas échéant, une ou plusieurs
cartes mettant en évidence sa localisation et son plan d'extraction, doit exister.
Il est de la responsabilité du fournisseur de s'assurer que si des substances dangereuses sont identifiées, leur teneur
ne dépasse pas les limites définies par les dispositions en vigueur dans le pays d'utilisation des granulats.
!
NOTE 1 La plupart des substances dangereuses définies dans la Directive du Conseil 76/769/EEC ne sont habituellement
pas présentes dans la majorité des gisements de granulats d'origine minérale. Cependant la NOTE en ZA.1 de l'annexe ZA
est portée à l'attention des fournisseurs de granulats.

En outre, pour les granulats recyclés, il doit y avoir un contrôle documenté à l’entrée du matériau d’origine à recycler.

NOTE 2 Il convient que les procédures de contrôle à l’entrée en vue du recyclage permettent d’identifier :

— la nature du matériau d’origine ;


— la source et le lieu d’origine ;
— le fournisseur et le transporteur.
NOTE 3 Pour les granulats recyclés, le dépôt de traitement suffit comme indication de gisement."

C.4 Maîtrise de la production


Le système de maîtrise de la production de granulats doit comporter des procédures permettant :
a) d'identifier les matériaux et de maîtriser leur production ;
NOTE Parmi ces procédures certaines peuvent définir les règles d'entretien et de réglage des matériels de production, de
contrôle ou d'essai de matériaux échantillonnés en cours de production, de modification du processus de production en cas
d'intempéries, etc.

b) d'identifier, et maîtriser tout matériau dangereux visé par l'article C.3.4, pour s'assurer qu'il ne dépasse pas les
limites définies par les dispositions en vigueur dans le pays d'utilisation du granulat ;
c) de s'assurer que les matériaux sont stockés de manière maîtrisée et que les emplacements de stockage et leur
contenu sont identifiés ;
d) de s'assurer que les matériaux repris sur stock ne sont pas dégradés de façon telle que leur conformité soir
compromise ;
e) d'identifier le produit par son origine et son type jusqu'à son point de transfert au client.

27
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

C.5 Contrôles et essais


C.5.1 Généralités
Le fournisseur doit mettre à disposition tous les locaux, matériels et personnels formés nécessaires pour réaliser les
contrôles et essais exigés.

C.5.2 Appareillage
Le fournisseur doit être responsable de la maîtrise, de l'étalonnage ou des vérifications et de l'entretien du matériel
de contrôle, de mesure et d'essai.
La précision et la fréquence des étalonnages ou vérifications doivent être conformes à l’EN 932-5.
L'appareillage doit être utilisé conformément à des procédures écrites.
L'appareillage doit être identifié de façon unique.
Tous les enregistrements (étalonnage ou vérification) doivent être conservés.

C.5.3 Fréquence et localisation des contrôles, échantillonnages et essais


Le document de maîtrise de production doit décrire la fréquence et la nature des contrôles. Les échantillonnages et
les essais, lorsqu'ils sont exigés, doivent être réalisés aux fréquences spécifiées aux Tableau C.1 et C.2.
NOTE 1 Les fréquences d'essai sont généralement relatives à des périodes de production. Une période de production est
définie comme une semaine, un mois ou une année de jours ouvrés de production.
NOTE 2 Les exigences de la maîtrise de la production de granulats peuvent comprendre des examens visuels. Toute dérive
décelée lors de ces examens peut conduire à accroître les fréquences d'essais.

NOTE 3 Lorsque la valeur mesurée est voisine d'une limite spécifiée, il peut s'avérer nécessaire d'augmenter la fréquence
des essais.

NOTE 4 Dans certaines conditions la fréquence des essais peut être réduite par rapport à celle indiquée dans les
Tableaux C.1 et C.2. Ces conditions pourraient être :

a) un système de production hautement automatisé ;


b) une longue expérience de régularité de certaines caractéristiques ;
c) un gisement dont les caractéristiques sont largement conformes ;
d) la mise en œuvre d'un système de gestion de la qualité assorti de mesures exceptionnelles de surveillance et de pilotage
du processus de production.
Le fournisseur doit établir un programme de fréquence des essais fondé sur les exigences minimales des
Tableaux C.1 et C.2. Les raisons qui motivent la réduction des fréquences des essais doivent être indiquées dans le
document de maîtrise de la production de granulats.

C.6 Enregistrements
Les résultats de la maîtrise de la production de granulats doivent être enregistrés, et mentionner les emplacements,
date et heure de prélèvement des échantillons, les produits soumis aux essais, ainsi que toute autre information
pertinente, par exemple les conditions météorologiques.
NOTE 1 Il est possible que certaines caractéristiques soient communes à plusieurs produits. Dans ce cas, le fournisseur,
s'appuyant sur son expérience, peut utiliser les résultats d'un essai pour plusieurs produits. Ceci s'applique particulièrement
aux produits résultant du mélange de plusieurs classes granulaires. La granularité ou la propreté devraient être vérifiées dans
le cas où les caractéristiques intrinsèques ont changé.

Lorsque le produit examiné ou soumis à l'essai ne satisfait pas aux niveaux spécifiés choisis, ou si certains éléments
permettent de penser que tel est le cas, il convient de noter dans les enregistrements la démarche suivie pour
remédier à la situation (par exemple, réalisation d'un nouvel essai et/ou mesures prises pour corriger le processus
de production).

28
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Les enregistrements requis par tous les articles de cette annexe doivent être réalisés.
Ils doivent être conservés, au minimum, pendant toute la période réglementaire.
NOTE 2 On entend par «période réglementaire» le laps de temps pendant lequel la conservation des enregistrements est
exigée par la réglementation en vigueur dans le pays de production.

C.7 Maîtrise des produits non conformes


Lorsqu'un contrôle ou un essai révèle qu'un produit n'est pas conforme, il faut :
a) le retraiter ; ou
b) l'affecter à un autre usage pour lequel il est approprié ; ou
c) le rejeter et le marquer comme non conforme.
Le fournisseur doit enregistrer tous les cas de non conformité , en rechercher les causes et, si nécessaire,
entreprendre une action corrective.
NOTE Parmi les actions correctives on peut citer :
a) une recherche de la cause de la non conformité, notamment l'examen du mode opératoire des essais, et tous les réglages
nécessaires qui s'en suivent ;
b) l'analyse des procédés, de leur application, des enregistrements relatifs à la qualité, des rapports journaliers et des
réclamations des clients afin de détecter et d'éliminer les causes potentielles de non conformité ;
c) la mise en œuvre d'actions préventives pour traiter les problèmes à un niveau correspondant aux risques encourus ;
d) l'application de contrôles garantissant que des actions correctives ont été prises et qu'elles sont efficaces ;
e) la mise en œuvre et l'enregistrement des modifications des procédures résultant des actions correctives.

C.8 Manutention, stockage et conditionnement sur le site


Le fournisseur doit prendre les dispositions nécessaires pour préserver la qualité du produit pendant les opérations
de manutention et de stockage.
NOTE Les dispositions devraient prendre en compte les points suivants :
a) la contamination du produit ;
b) la ségrégation ;
c) la propreté du matériel de manutention et des zones de stockage.

C.9 Transport et emballage


C.9.1 Transport
Le système de maîtrise de production doit préciser l'étendue de la responsabilité du fournisseur pour ce qui concerne
les opérations de stockage et de livraison.
NOTE Lorsque des granulats sont transportés en vrac, il peut s'avérer nécessaire de les couvrir ou de les placer dans un
conteneur pour réduire la contamination.

C.9.2 Emballage
Lorsque les granulats sont emballés, les méthodes et les matériaux utilisés ne doivent pas contaminer ou détériorer
les granulats au point que leurs caractéristiques soient modifiées de façon significative avant qu'ils ne soient extraits
de leur emballage. Toute précaution à prendre à cette fin au cours de la manutention ou du stockage des granulats
emballés doit être inscrite sur l'emballage ou sur les documents d'accompagnement.

29
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

C.10 Formation du personnel


Le producteur doit établir et tenir à jour des procédures de formation de tous les personnels impliqués dans le
système de production. Les enregistrements de ces formations doivent être tenus à jour.

Tableau C.1 — Fréquences minimales des essais visant à déterminer les caractéristiques générales

Fréquence
Méthode
Caractéristique Article Notes/références minimale
d'essai
d'essai

1 Granularité 4.3 EN 933-1 1 par semaine

2 Forme des gravillons 4.4 La fréquence d’essai EN 933-3 1 par mois


s’applique au granulat
EN 933-4
concassé. La fréquence
d’essai des gravillons roulés
dépend de leur origine
et peut être réduite.

3 Pourcentage de grains 4.5 Uniquement EN 933-5 1 par mois


semi-concassés pour les gravillons

4 Teneur en fines 4.6 EN 933-1 1 par semaine

5 Qualité des fines 4.7 EN 933-8 1 par semaine


N 933-9

6 Résistance à la fragmentation 5.2 EN 1097-2 2 par an

7 Résistance à l’usure 5.3 EN 1097-1 2 par an

8 Masse volumique réelle 5.4 La méthode d’essai dépend EN 1097-6:2000, 1 par an


de la granularité du granulat. article 7, 8 ou 9

9 Coefficient d’absorption d'eau 5.5 La méthode d’essai dépend EN 1097-6:2000, 1 par an


de la granularité du granulat. article 7, 8 ou 9

10 Constituants réduisant !6.5.1"


la vitesse de prise et de
durcissement des mélanges
traités aux liants hydrauliques :

— Essai à la soude !EN 1744-1" 1 par an

— Teneur en acide fulvique !EN 1744-1" 1 par an


(en cas d’échec de l’essai
à la soude)

— Essai sur mortier !EN 1744-1" 1 par an

11 Résistance à l’action 7.3 EN 1097-6 1 tous les 2 ans


du gel-dégel EN 1367-1
EN 1367-2

12 Substances dangereuses a) !C.3.4" a) a)


Le cas échéant
et en cas
En particulier : C.4
de doute
libération de métaux lourds

a) Sauf disposition contraire, seulement quand cela est nécessaire pour le marquage CE (voir annexe ZA).

30
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

!
Tableau C.2 — Fréquences minimales des essais visant à déterminer
les caractéristiques des granulats d'origine particulière

Fréquence
Propriété Paragraphe Notes/références Méthode d’essai minimale
d’essai

1 Masse volumique réelle 5.4 Granulats recyclés EN 1097-6 1 par mois

2 Essai de classification 5.6 Granulats recyclés EN 933-11 1 par mois

3 Sulfate soluble dans l’eau 6.4 Granulats recyclés EN 1744-1 1 par mois

4 Basalte «coup de soleil» 7.2 En cas de doute, lorsque EN 1367-3 2 par an


des signes de «coups de soleil»
sont connus

5 Stabilité volumique 6.5.2.1 Granulats de laitiers d’aciéries EN 1744-1 2 par an


uniquement

6 Désintégration du silicate 6.5.2.2 Laitiers de hauts-fourneaux EN 1744-1 2 par an


bicalcique refroidis dans l’air uniquement

7 Désintégration du fer 6.5.2.3 Laitiers de hauts-fourneaux EN 1744-1 2 par an


refroidis dans l’air uniquement

"

31
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Annexe ZA
(informative)
Articles de la présente Norme européenne concernant les exigences
essentielles ou d'autres dispositions des Directives UE

Init numérotation des tableaux d’annexe [D]!!!


Init numérotation des figures d’annexe [D]!!!
Init numérotation des équations d’annexe [D]!!!

ZA.1 Domaine d'application et caractéristiques associées


!La présente Norme européenne a été élaborée dans le cadre du mandat M/125 Granulats donné au CEN par la
Commission européenne et l’Association européenne de libre-échange.
Les articles de cette norme européenne figurant dans la présente annexe répondent aux exigences du Mandat donné
dans le cadre de la Directive UE relative aux Produits de construction (89/106/CEE).
La conformité à ces articles confère aux granulats traités dans la présente annexe une présomption d’aptitude aux
usages prévus indiqués ici ; il doit être fait référence aux informations accompagnant le marquage CE.
AVERTISSEMENT : D'autres exigences et d'autres Directives CE, ne modifiant pas l’aptitude à l’usage prévu,
peuvent s’appliquer aux granulats relevant du domaine d'application de la présente norme européenne.
NOTE 1 En complément des articles spécifiques relatifs aux substances dangereuses contenus dans la présente norme, il
peut exister d’autres exigences applicables aux produits entrant dans son domaine d’application (par exemple transposition
de réglementation européenne, droit national, dispositions réglementaires et administratives nationales). Pour satisfaire
aux dispositions de la Directive UE sur les Produits de construction, il est nécessaire de respecter également ces exigences,
aux lieux et dates où elles s’appliquent.
NOTE 2 Une base de données informative sur les dispositions européennes et nationales concernant les substances
dangereuses est disponible à la page Construction du site Internet EUROPA
(http:/www.ec.europa.eu/enterprise/construction/internal/dangsub/dangmain_en.htm).

La présente annexe fixe les conditions du marquage CE des granulats destinés aux usages indiqués dans le
Tableau ZA.1 et mentionne les articles pertinents.
Le Tableau ZA.1 de cette annexe a le même domaine d’application que l’Article 1 de la présente norme."

32
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Tableau ZA.1 — Domaine d’application et articles de spécifications concernés

Produit : Granulats obtenus par traitement de matériaux naturels, artificiels ou recyclés entrant dans le domaine
d’application de la présente norme.
Usage(s) prévue(s) : Matériaux traités aux liants hydrauliques et matériaux non traités pour les travaux de génie civil et pour la
construction des chaussées.

Niveau
Caractéristiques Articles de spécification de la présente norme
et/ou Notes
essentielles et/ou d’une autre norme
classe

Forme, dimension 4.2 Classe granulaire néant Désignation(d/D)


et masse volumique
4.3 Granularité néant Catégorie de tolérance
des grains
4.4 Forme des gravillons néant Catégorie
5.4 Masse volumique réelle néant Valeur déclarée

Propreté 4.6 Teneur en fines néant Catégorie


4.7 Qualité des fines néant Valeur de seuil
admise/refusée
valeur déclarée

Pourcentage de grains 4.5 Pourcentage de grains semi-concassés Catégorie


semi-concassés ou concassés et de grains entièrement roulés
dans les gravillons

Résistance 5.2 Résistance des gravillons à la fragmentation néant Catégorie


à la fragmentation
ou à l’écrasement

Stabilité volumique 6.5.2 Constituants qui ont un effet sur la stabilité néant Catégorie
volumique des laitiers de haut fourneau
et d’aciéries pour les graves non traitées

Absorption/succion d’eau 5.5 Coefficient d’absorption d’eau néant Valeur déclarée

!Composition/teneur 5.6 Classification des gravillons recyclés Néant Catégorie

6.4 Sulfates solubles dans l’eau des granulats recyclés Néant Catégorie

6.2 Sulfate soluble dans l’acide Néant Catégorie

6.3 Soufre total Néant Catégorie

6.5.1 Constituants réduisant la vitesse de prise Néant Valeur de seuil


et de durcissement des mélanges traités admise/refusée"
aux liants hydrauliques

Résistance à l’usure 5.3 Résistance des gravillons à l'usure néant Catégorie

Substances dangereuses : Note dans ZA.1 ci-dessus néant Voir paragraphe 3


Libération de métaux de ZA.3
C.3.4 Identification des matières premières
lourds par lessivage
C.4 Gestion de la production
Libération d’autres
substances dangereuses

Durabilité face à l’altération 7.2 Basalte «coup de soleil» néant Catégorie

Durabilité face au gel-dégel 7.3.2 Résistance des gravillons au gel et au dégel néant Catégorie

33
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

La spécification relative à une caractéristique donnée ne s'applique pas dans les États membres où il n’existe aucune
réglementation concernant cette caractéristique pour l’usage prévu du produit. Dans ce cas, les fournisseurs qui
commercialisent leurs produits sur le marché de ces États membres ne sont pas tenus de déterminer ni de déclarer
les performances de leur produits relatives à cette caractéristique et l’option «Aucune performance déterminée»
(APD) peut être utilisée dans les informations accompagnant le marquage CE (voir article ZA.3). Cependant, l’option
APD ne peut pas être utilisée lorsque la caractéristique fait l'objet d'un niveau de seuil.

ZA.2 Procédures d’attestation de conformité des granulats


ZA.2.1 Systèmes d’attestation de conformité
Le système d’attestation de conformité des granulats mentionnés dans le Tableau ZA.1, conformément à la décision
98/598/CE prise par la Commission le 9 octobre 1998 telle qu'elle est reprise en annexe 3 du Mandat M125
«Granulats», dans sa forme modifiée, est indiqué dans les Tableaux ZA.2 et ZA.3 en fonction des usages prévus :
1)

Tableau ZA.2 — Système d’attestation de conformité pour les granulats utilisés


avec des exigences de sécurité rigoureuses 2) (nécessitant l’intervention d’un organisme tiers)

Système
Niveau
Produits Usages prévus d’attestation
ou classe
de conformité

Granulats pour mélanges traités Pour les routes et autres ouvrages — 2+ a)


aux liants hydrauliques de génie civil
et pour mélanges non traités

a) Voir la Directive européenne relative aux Produits de Construction 89/106/CEE annexe III.2.(ii), première
possibilité, comprenant la certification de la maîtrise de la production de granulats par un organisme notifié sur
la base d’une inspection initiale de la carrière et de la maîtrise de la production de granulats ainsi que de la
surveillance continue, l’évaluation et l’acceptation de cette maîtrise de la production de granulats.

Tableau ZA.3 — Système d’attestation de conformité des granulats utilisés sans exigence
de sécurité rigoureuse 2) ne nécessitant pas l’intervention d’un organisme tiers

Système
Niveau
Produit(s) Usages prévus d’attestation
ou classe
de conformité

Granulats pour mélanges traités Pour les routes et autres ouvrages — 4 a)


aux liants hydrauliques de génie civil
et pour mélanges non traités

a) Voir la Directive européenne relative aux Produits de Construction 89/106/CEE annexe III.2.(ii), troisième
possibilité.

L’attestation de conformité des granulats figurant dans le Tableau ZA.1 doit être fondée sur l’évaluation des
procédures de conformité indiquées dans les Tableaux ZA.4 et ZA.5, résultant de l’application des articles de la
présente norme européenne ou d’une autre norme européenne cités dans la présente annexe.

1) Exigences de sécurité à définir par les états membres dans leurs dispositions légales, réglementaires et
administratives nationales.

34
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Tableau ZA.4 — Affectation des tâches d’évaluation de la conformité


(pour les granulats relevant du système 2+)

Articles
Tâches Objet de la tâche
à appliquer

Paramètres liés à toutes les


(1) Maîtrise de la production de granulats (M.P.G.) 8.3
Tâches caractéristiques du Tableau ZA.1
du fournisseur Toutes les caractéristiques
(2) Essai de type initial 8.2
du Tableau ZA.1

Inspection initiale du site Paramètres relatifs à toutes les


de production de granulats caractéristiques du Tableau ZA.1 8.3
Tâches (3) Certification et de la M.P.G. indiquées à l’annexe 3 du mandat
de l’organisme de la M.P.G.
notifié basée sur Surveillance, évaluation Paramètres relatifs à toutes les
et approbation permanentes caractéristiques du Tableau ZA.1 8.3
de la M.P.G. indiqués à l’annexe 3 du mandat

Tableau ZA.5 — Affectation des tâches d’évaluation de la conformité


(pour les granulats relevant du système 4)

Articles
Tâches Objet de la tâche
à appliquer

(1) Maîtrise de la production Paramètres relatifs à toutes les caractéristiques


Tâches 8.3
de granulats (M.P.G.) du Tableau ZA.1
du fournisseur
(2) Essai de type initial Toutes les caractéristiques du Tableau ZA.1 8.2

ZA.2.2 Déclaration de conformité CE


Pour les granulats relevant du système 2+ : Lorsque la conformité aux conditions de la présente annexe est
acquise et une fois que l’organisme notifié a délivré le certificat mentionné ci-après, le fournisseur ou son mandataire
habilité installé au sein de l’espace économique européen (EEE) doit établir et conserver une déclaration de
conformité qui autorise le fournisseur à apposer le marquage CE. Cette déclaration doit mentionner :
— le nom et l’adresse du fournisseur ou de son mandataire habilité installé dans l'EEE ainsi que le lieu
de production ;
— la description du produit (type, identification, usage, …) et un exemplaire des informations accompagnant le
marquage CE ;
— les dispositions auxquelles le produit est conforme (annexe ZA de la présente Norme européenne) ;
— les conditions particulières applicables à l’utilisation du produit (par exemple, dispositions relatives à l’usage dans
certaines conditions, etc.) ;
— le numéro du certificat de maîtrise de la production de granulats joint ;
— le nom et la fonction de la personne habilitée à signer la déclaration au nom du fournisseur ou de son représentant
agréé.
La déclaration doit être accompagnée d’un certificat de maîtrise de la production de granulats, établi par l’organisme
notifié, devant contenir, outre les informations ci-dessus, les mentions suivantes :
— le nom et l’adresse de l’organisme notifié ;
— le numéro du certificat de maîtrise de la production de granulats;
— les conditions et la période de validité du certificat, le cas échéant ;
— le nom et la fonction de la personne habilitée à signer le certificat.
— la déclaration mentionnée ci-dessus doit être rédigée dans la ou les langues officielles de l’État membre dans
lequel le produit est destiné à être utilisé.

35
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Pour les granulats relevant du système 4 : Lorsque la conformité aux conditions de la présente annexe est
acquise, le fournisseur ou son mandataire habilité installé au sein de l'EEE doit établir et conserver une déclaration
de conformité qui autorise le fournisseur à apposer le marquage CE. Cette déclaration doit mentionner :
— le nom et l’adresse du fournisseur ou de son mandataire habilité installé dans l'EEE ainsi que le lieu de
production ;
— la description du produit (type, identification, usage, …) et un exemplaire des informations accompagnant le
marquage CE ;
— les dispositions auxquelles le produit est conforme (annexe ZA de la présente Norme européenne) ;
— les conditions particulières applicables à l’utilisation du produit (par exemple, dispositions relatives à l’usage dans
certaines conditions, etc.) ;
— le nom et la fonction de la personne habilitée à signer la déclaration au nom du fournisseur ou de son représentant
agréé.
La déclaration mentionnée ci-dessus doit être rédigée dans la ou les langues officielles de l’Etat membre dans lequel
le produit est destiné à être utilisé.

ZA.3 Marquage et étiquetage CE


Le fournisseur ou son mandataire habilité agréé dans l’EEE est responsable de l’apposition du marquage CE.
Le symbole du marquage CE à apposer doit être conforme à la Directive 93/68/CEE et doit apparaître sur l’étiquette,
l’emballage ou sur les documents commerciaux d’accompagnement, par exemple, un bordereau de livraison.
Les informations suivantes doivent accompagner le marquage CE :
— le numéro d’identification de l’organisme de certification (uniquement pour les produits relevant du système 2+) ;
— le nom ou la marque d’identification et l’adresse du siège du fournisseur ;
— les deux derniers chiffres de l’année d'apposition du marquage ;
— le numéro du certificat de maîtrise de la production de granulats (uniquement pour les produits relevant du
système 2+) ;
— la référence à la présente Norme européenne ;
— la description du produit : appellation générique, matériau, dimensions, … et usage prévu ;
— les informations relatives aux caractéristiques essentielles appropriées indiquées dans le Tableau ZA.1 :
- les valeurs déclarées et, le cas échéant, le niveau ou la classe/catégorie (y compris «admise» pour les
exigences d’admission/refus, quand cela est nécessaire) à déclarer pour chaque caractéristique essentielle,
comme indiqué dans la colonne «Notes» du Tableau ZA.1 ; et
- la mention «aucune performance déterminée» pour les caractéristiques concernées.
L’option «aucune performance déterminée» (APD) ne peut pas être utilisée quand la caractéristique fait l’objet d’un
niveau seuil. Sinon, l’option APD peut être utilisée quand et où la caractéristique, pour un usage prévu donné, ne fait
pas l’objet d’exigences réglementaire.
En complément des éventuelles informations relatives aux substances dangereuses mentionnées précédemment, il
convient de joindre au produit, où et quand cela est exigé, et selon une forme appropriée, une documentation
répertoriant toute autre réglementation relative aux substances dangereuses à laquelle le produit est supposé être
conforme, ainsi que toute information exigée par cette réglementation.
NOTE La législation européenne sans dérogations nationales ne doit pas nécessairement être mentionnée.

Les Figures ZA.1 et ZA.2 donnent des exemples d’informations à faire figurer sur l’étiquette, l’emballage et/ou les
documents commerciaux.

36
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Marquage CE conforme
à la Directive 93/68/CEE

Numéro d’identification
0123
de l’organisme notifié
Nom ou marque d’identification
Société UNTEL, BP 21, B-150
et adresse du siège du fournisseur
Deux derniers chiffres de l’année
07
d'apposition du marquage
0123-CPD-0456 Numéro du certificat CE
EN 13242:2002+A1:2007 Numéro de la Norme européenne
Granulats pour matériaux traités aux liants hydrauliques Description du produit
ou matériaux non traités pour les travaux de génie civil
et
et pour la construction des chaussées
Forme des grains Valeur déclarée (FI) Informations relatives au produit
Granularité Désignation (d/D) et aux caractéristiques
et catégorie de tolérance (par exemple, Gc 80-20) réglementées
Masse volumique réelle Valeur déclarée (Mg/m3)
Propreté
Teneur en fines Catégorie (par exemple, f16)
Qualité des fines Valeur de seuil admise/refusée (%, MB, SE)
Valeur déclarée
Pourcentage de grains Catégorie (par exemple C90/3)
semi-concassés
Résistance à la fragmentation/ Catégorie (par exemple LA50)
à l’écrasement
Stabilité volumique Catégorie (par exemple V5)
Absorption/succion d’eau Valeur déclarée (fraction massique en %)
Composition/teneur
Classification des gravillons
recyclés Catégorie (par exemple, Rc90, X1-, FL10-)
Sulfates solubles dans l’eau
des granulats recyclés Catégorie (par exemple, SS0,7)
Sulfates solubles dans l'acide Catégorie (par exemple, AS0,2)
Soufre total Catégorie (par exemple, SNR)
Constituants réduisant la vitesse Valeur de seuil admise/refusée (temps de durcissement
de prise et de durcissement en minutes et résistance
des mélanges traités aux liants à la compression RC %)
hydrauliques
Résistance à l’usure Catégorie (par exemple, MDE25)
Libération de métaux lourds Valeurs de seuil en vigueur sur le lieu d’utilisation
par lessivage
Libération d’autres substances par exemple Substance X : 0,2 µm3
dangereuses
Durabilité face au gel-dégel Catégorie (par exemple F4 ou MS25)

"
Figure ZA.1 — Exemple d’informations de marquage CE pour les granulats soumis au système 2+
En complément des éventuelles informations spécifiques relatives aux substances dangereuses indiquées ci-dessus,
il convient de joindre au produit, quand et où cela est exigé, et dans la forme appropriée, les documents répertoriant
toute autre réglementation relative aux substances dangereuses à laquelle le produit est supposé être conforme,
ainsi que toute information exigée par cette réglementation.

37
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Marquage CE conforme
à la Directive 93/68/CEE

Nom ou marque d’identification


Société UNTEL, BP 21, B-150
et adresse du siège du producteur

Deux derniers chiffres de l’année


07
d'apposition du marquage

EN 13242:2002+A1:2007 Numéro de la Norme européenne

Granulats pour matériaux traités aux liants hydrauliques ou matériaux Description du produit
non traités pour les travaux de génie civil et pour la construction des chaussées et
Forme des grains Valeur déclarée (FI) Informations relatives au produit
et aux caractéristiques
Granularité Désignation (d/D)
réglementées
et catégorie de tolérance (par exemple, Gc 80-20)

Masse volumique réelle Valeur déclarée (Mg/m3)

Propreté
Teneur en fines Catégorie (par exemple, f16)
Qualité des fines Valeur de seuil admise/refusée (%, MB, SE)
Valeur déclarée

Pourcentage de grains Catégorie (par exemple C90/3)


semi-concassés

Résistance à la fragmentation/ Catégorie (par exemple LA50)


à l’écrasement

Stabilité volumique Catégorie (par exemple V5)

Absorption/succion d’eau Valeur déclarée (fraction massique en %)

Composition/teneur
Classification des gravillons
recyclés Catégorie (par exemple, Rc90, X1-, FL10-)
Sulfates solubles dans l’eau
des granulats recyclés Catégorie (par exemple, SS0,7)
Sulfates solubles dans l'acide Catégorie (par exemple, AS0,2)
Soufre total Catégorie (par exemple, SNR)
Constituants réduisant la vitesse Valeur de seuil admise/refusée (temps de durcissement
de prise et de durcissement en minutes et résistance
des mélanges traités aux liants à la compression RC %)
hydrauliques

Résistance à l’usure Catégorie (par exemple, MDE25)

Libération de métaux lourds Valeurs de seuil en vigueur sur le lieu d’utilisation


par lessivage

Libération d’autres substances par exemple Substance X : 0,2 µm3


dangereuses

Durabilité face au gel-dégel Catégorie (par exemple F4 ou MS25)

"
Figure ZA.2 — Exemple d’informations de marquage CE pour les granulats soumis au système 4
En complément des éventuelles informations spécifiques relatives aux substances dangereuses indiquées ci-dessus,
il convient de joindre au produit, quand et où cela est exigé, et dans la forme appropriée, les documents répertoriant
toute autre réglementation relative aux substances dangereuses à laquelle le produit est supposé être conforme,
ainsi que toute information exigée par cette réglementation.

38
Intranormes pour client BOUYGUES CONSTRUCTION le 16/11/2011 à 17:42
NF P18-242, NF EN 13242+A1 2008-03

EN 13242:2002+A1:2007 (F)

Bibliographie

[1] !EN 12620, Granulats pour béton.


[2] EN 13043, Granulats pour mélanges hydrocarbonés et pour enduits superficiels utilisés dans la construction des
chaussées, aérodromes et d'autres zones de circulation.
[3] EN 13055-1, Granulats légers — Partie 1 : Granulats légers pour bétons et mortiers."
[4] !EN 13055-2, Granulats légers — Partie 2 : Granulats légers pour mélanges hydrocarbonés, enduits
superficiels et pour utilisation en couches traitées et non traitées."
[5] !EN 13139, Granulats pour mortiers.
[6] EN 13383-1, Enrochements — Partie 1 : Spécifications.
[7] EN 13450, Granulats pour ballasts de voies ferrées."

39

Vous aimerez peut-être aussi
