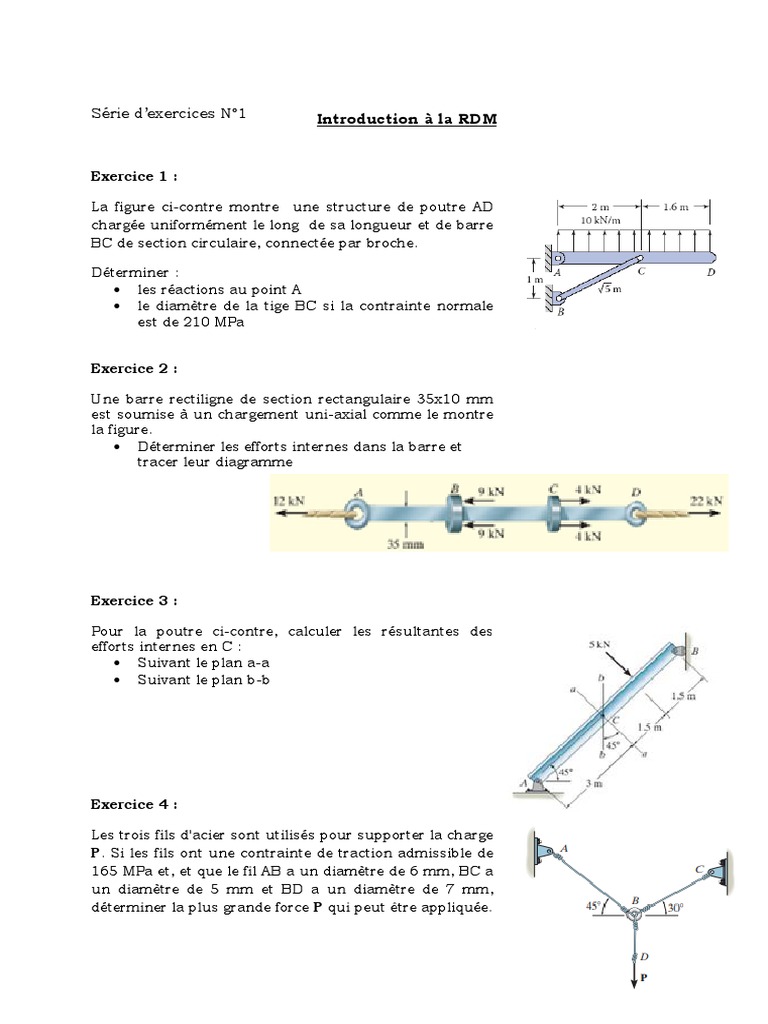

La figure ci-contre montre une structure de poutre AD
chargée uniformément le long de sa longueur et de barre BC de section circulaire, connectée par broche.
Déterminer : • les réactions au point A • le diamètre de la tige BC si la contrainte normale est de 210 MPa
Exercice 2 :
Une barre rectiligne de section rectangulaire 35x10 mm
est soumise à un chargement uni-axial comme le montre la figure. • Déterminer les efforts internes dans la barre et tracer leur diagramme
Exercice 3 :
Pour la poutre ci-contre, calculer les résultantes des
efforts internes en C : • Suivant le plan a-a • Suivant le plan b-b
Exercice 4 :
Les trois fils d'acier sont utilisés pour supporter la charge
P. Si les fils ont une contrainte de traction admissible de 165 MPa et, et que le fil AB a un diamètre de 6 mm, BC a un diamètre de 5 mm et BD a un diamètre de 7 mm, déterminer la plus grande force P qui peut être appliquée.
