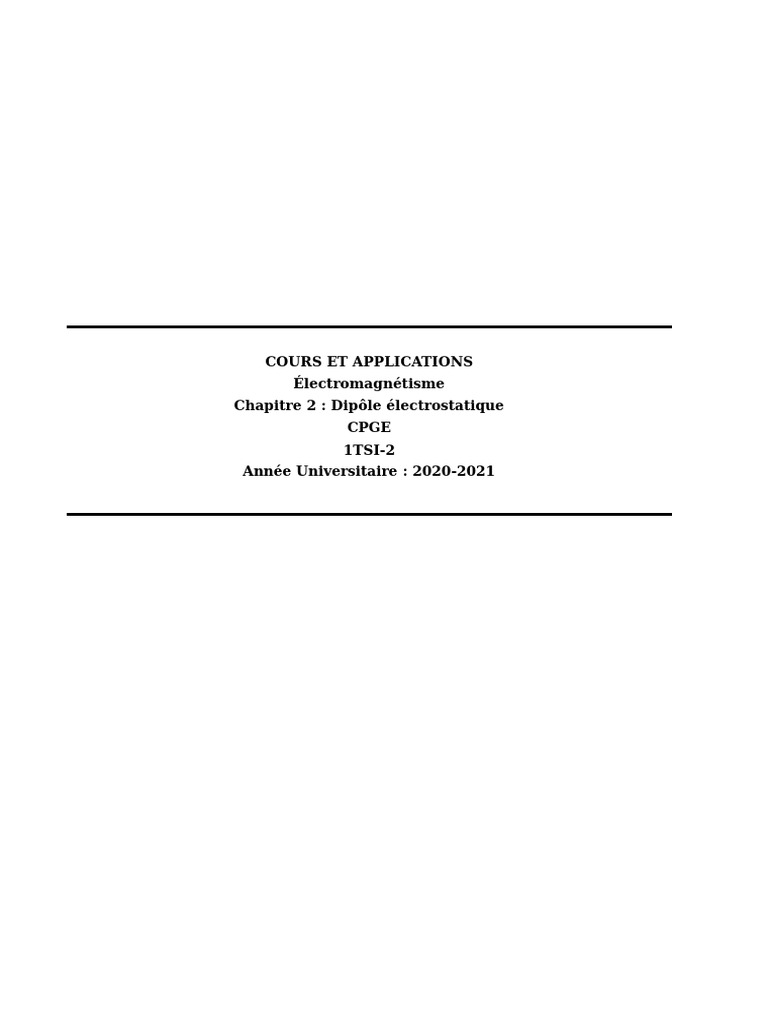

COURS ET APPLICATIONS

Électromagnétisme
Chapitre 2 : Dipôle électrostatique
CPGE
1TSI-2
Année Universitaire : 2020-2021
Dipôle électrostatique

Table des matières

1 Dipôle électrostatique : définition et modélisation, moment dipolaire. 2

1.1 Définitions et modélisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Potentiel et champ du dipôle électrostatique (admis) 3

2.1 Potentiel du dipôle électrostatique . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Champ crée par un dipôle électrostatique(admis) . . . . . . . . . . . . . . . . . . 3

3 Action d’un champ électrostatique extérieur uniforme sur un dipôle rigide. 4

3.1 Dipôle rigide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.2 Action d’un champ électrostatique extérieur uniforme . . . . . . . . . . . . . . . 4

3.2.1 Résultante des forces appliquées sur le dipôle . . . . . . . . . . . . . . . . 4

3.2.2 Moment des forces appliquées . . . . . . . . . . . . . . . . . . . . . . . . . 4

- 1-
Dipôle électrostatique

• Programme :
- Dipôle électrostatique : définition et modélisation, moment dipolaire.
- Action d’un champ électrostatique extérieur uniforme sur un dipôle rigide.

1 Dipôle électrostatique : définition et modélisation, moment


dipolaire.

1.1 Définitions et modélisation

• Dipôle électrostatique : Il s’agit d’un doublet de charges ponctuelles (−q) en A et (+q)


en B , séparées par une distance AB = d, supposée très petite par rapport à la distance
OM = r où on cherche à déterminer ses effets (champ et potentiel).

• Approximation dipolaire : L’approximation OM >> d est appelée approximation dipolaire.


M

• O est le milieu de AB
r
• OM = r et d = AB
• L’approximation dipôlaire OM >> d
θ
A B
z
O
-q +q

• Moment dipolaire : On définit le vecteur moment dipolaire →



p d’un dipôle électrostatique
par


→ −−

p = q AB avec q > 0

Le vecteur moment dipolaire est orienté toujours de ⊖ vers ⊕

 Unité de la norme du vecteur moment dipolaire


◮ L’unité dans le système international est C.m
◮ On utilise aussi Debye (D) :
1
1D = .10−29 C.m
3
 Exemples
◮ Molécule H − Cl de moment dipolaire égal p = µ = 1.08 D
◮ Molécule H2 O de moment dipolaire égal p = µ = 1.85 D

- 2-
Dipôle électrostatique

2 Potentiel et champ du dipôle électrostatique (admis)

2.1 Potentiel du dipôle électrostatique


→ −

er

r2 r1
r

A θ
B
z
−q O +q
◮ On montre que
qd cos θ →

p .−

r
V (M ) = 2
=
4πε0 r 4πε0 r 3
• Remarque :
1
Le potentiel V (M ) d’un dipôle électrostatique varie en 2 , alors que le potentiel d’une charge
r
1
ponctuelle varie en .
r

2.2 Champ crée par un dipôle électrostatique(admis)

• En coordonnées sphériques :


◮ E = Er −

e r + Eθ −
→e θ + Eϕ −



−−→ ∂V →
− 1 ∂V →
− 1 ∂V →

◮ gradV = er+ eθ+ eϕ
∂r θ,ϕ r ∂θ r,ϕ r sin θ ∂ϕ θ,r

− −−→
◮ E = −gradV
∂V 2p cos θ

 Er = − =
4πε0 r 3




 ∂r




 1 ∂V p sin θ
◮ Eθ = − = 3

 r ∂θ 4πε 0r




1 ∂V



 Eϕ = −
 = 0
r sin θ ∂ϕ

− p
E = (2 cos θ −

e r + sin θ −

e θ)
4πε0 r 3
◮ Expression vectorielle
• →

p = p cos θ −

e r − p sin θ −



− 1 (3− →
p .−

r )−→
r −− →p .r 2
• E =
4πε0 r5

- 3-
Dipôle électrostatique

3 Action d’un champ électrostatique extérieur uniforme sur un


dipôle rigide.

3.1 Dipôle rigide

• Définition : Un dipôle AB est dit rigide si la distance d = AB entre les charges reste fixe
au cours du temps.
On suppose dans toute la suite que le dipôle électrostatique est rigide.

3.2 Action d’un champ électrostatique extérieur uniforme

3.2.1 Résultante des forces appliquées sur le dipôle

• Considérons un dipôle électrostatique placé dans une région où il règne un champ




électrostatique extérieur uniforme E 0

− →
− →
− −

• La résultante des forces appliquées sur le dipôle : F = q E 0 − q E 0 = 0
→ −
− →
F = 0

• Conclusion : La résultante des forces appliquées sur un dipôle placé dans un champ
uniforme est nulle :

→ →

F = 0

3.2.2 Moment des forces appliquées


− −


→ −→ →
− −−→ →
− −q E 0 A(−q) E0
• MO = OA ∧ (−q E 0 ) + OB ∧ (q E 0 )

→ −→ −−→ →

• MO = (−OA + OB) ∧ (q E 0 )

−→ − → O
= q AB ∧ E 0
−→ →

MO = −

p ∧ E0
B(+q) →

qE0

• Conclusion : L’action du champ uniforme sur le dipôle rigide se réduit à un couple de


forces de moment.

→ →

MO = −

p ∧ E0

- 4-
