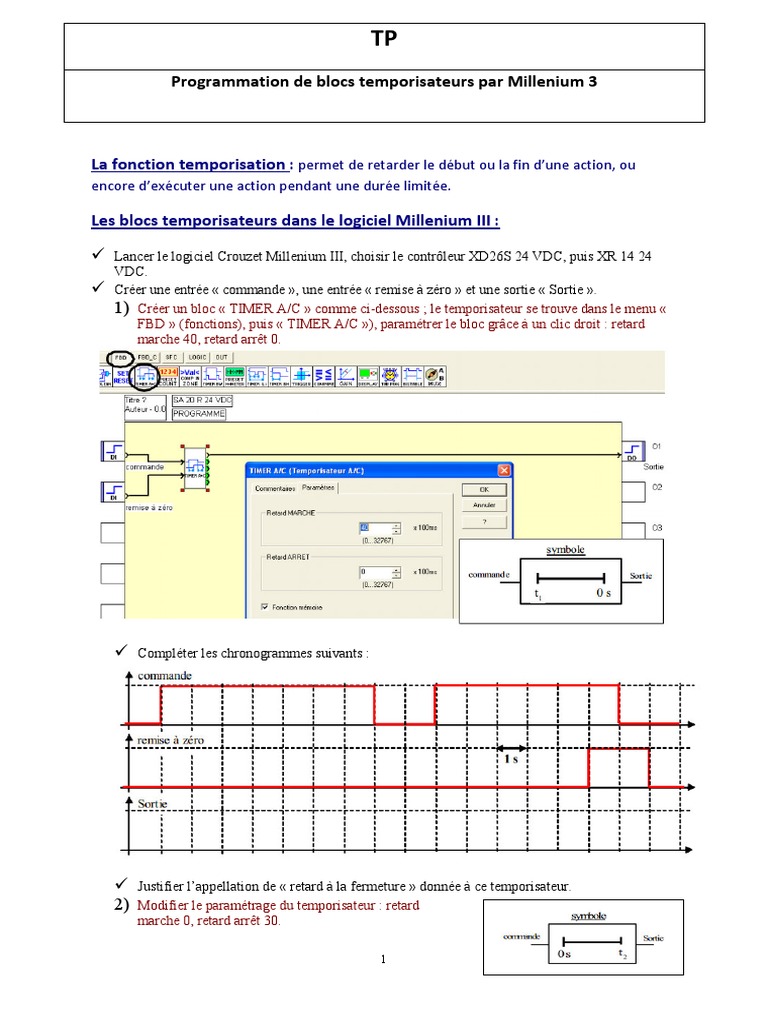

TP

Programmation de blocs temporisateurs par Millenium 3

La fonction temporisation : permet de retarder le début ou la fin d’une action, ou

encore d’exécuter une action pendant une durée limitée.

Les blocs temporisateurs dans le logiciel Millenium III :

Lancer le logiciel Crouzet Millenium III, choisir le contrôleur XD26S 24 VDC, puis XR 14 24
VDC.
Créer une entrée « commande », une entrée « remise à zéro » et une sortie « Sortie ».
1) Créer un bloc « TIMER A/C » comme ci-dessous ; le temporisateur se trouve dans le menu «
FBD » (fonctions), puis « TIMER A/C »), paramétrer le bloc grâce à un clic droit : retard
marche 40, retard arrêt 0.

Compléter les chronogrammes suivants :

Justifier l’appellation de « retard à la fermeture » donnée à ce temporisateur.

2) Modifier le paramétrage du temporisateur : retard
marche 0, retard arrêt 30.

1
 Compléter les chronogrammes suivants :

Justifier l’appellation de « retard à l’ouverture » donnée à ce temporisateur.

3) Fonction monostable : paramétrer un bloc « TIMER BH » comme ci-dessous.

Compléter les chronogrammes suivants :

4) Fonctions « front montant » et front descendant ».

Ces fonctions sont disponibles dans le bloc « TIMER BW ».

Reproduire le programme ci-dessous :

2
 Que se passe-t-il si on agit sur l'entrée ?
.............................................................................................................
Reproduire le programme ci-dessous (paramétrer le bloc « TIMER BW » relié à l'entrée Reset
comme indiqué sur la figure).

Compléter les chronogrammes suivants :

Quelle est la forme des signaux de sortie des blocs « TIMER BW » ?

Applications :

1) Station de pompage
La pompe P est mise en marche immédiatement après la fermeture de l’interrupteur m.
Pour éviter d’endommager la vanne V par des « coups de bélier », la vanne n’est ouverte

3
 que trois secondes après la fermeture de m. Les pressions de part et d’autre de la vanne
peuvent alors s’équilibrer.

Donner le chronogramme correspondant au fonctionnement décrit précédemment :

Déduire le logigramme de la commande comportant un bloc temporisateur.

Dans Millenium III, paramétrer les entrées/sorties et programmer cette commande. Tester en mode
« Simulation ».

2) Eclairage d’un escalier d’immeuble

Pour des raisons d’économies, l’éclairage d’un escalier d’immeuble est géré par une
minuterie. Lorsque l’on appuie brièvement sur l’un des boutons poussoirs situés aux
différents étages (bp0, bp1 et bp2), les lampes de l’escalier s’allument durant 30 s.
Donner le logigramme de commande du système.

Dans Millenium III, paramétrer les entrées/sorties et programmer cette commande. Tester en mode
« Simulation ».

3) Passage à niveau
Deux capteurs, a et d, situés à 1 km de part et d’autre d’un passage à niveau, indiquent la
présence d’un train.
Lorsqu’un train approche du passage à niveau, il provoque une impulsion sur le capteur a.
L’allumage des feux F1 et F2 est alors enclenché pour interdire le franchissement du rail.

4
Puis le train s’éloigne du passage à niveau et actionne le détecteur d ; les feux s’éteignent 20
secondes après que d soit repassé à 0.

Donner le chronogramme correspondant au fonctionnement décrit précédemment :

Déduire le logigramme de la commande, puis dans Millenium II, paramétrer les entrées/sorties et
programmer cette
commande. Tester le programme en mode « Simulation ».
4) Alarmes
Un réservoir dispose de deux seuils d’alarme : un seuil d’alarme haute alh et un seuil d’alarme basse
alb.
L’apparition d’un dépassement de seuil d’alarme est mémorisée, un voyant de défaut Déf est allumé
afin de prévenir l’opérateur.
L’alarme est désactivée et le voyant Déf éteint lorsque l’opérateur appuie sur un bouton-poussoir
d’acquittement acq (sinon, le voyant Déf reste allumé).

5
 Dans Millenium III, paramétrer les entrées/sorties et programmer cette commande. Tester le
programme en mode « Simulation ».

L’alarme peut s’enclencher de façon intempestive à cause des remous provoqués lors du remplissage
ou de la vidange, alors que le niveau moyen est toujours compris entre les deux seuils. Pour résoudre
ce problème, l’alarme ne sera enclenchée que si le défaut a une durée supérieure à une seconde.
En outre, afin que le voyant soit mieux visible, on décide de le faire clignoter (la fonction «
clignotement » est obtenue grâce au bloc « TIMER Li »).

Compléter le logigramme ci-dessus afin d’élaborer le nouveau signal de commande du clignotant

de défaut Déf.
Dans Millenium III, paramétrer les entrées/sorties et programmer cette commande. Tester le
programme en mode « Simulation ».
