Théorème de Thévenin

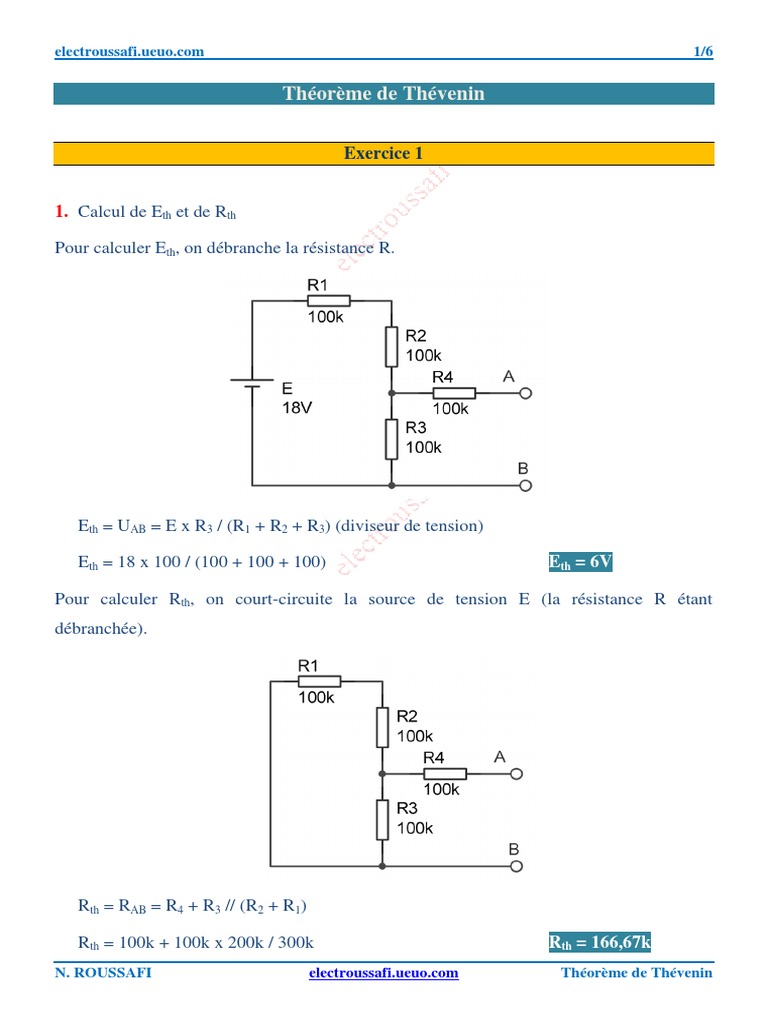

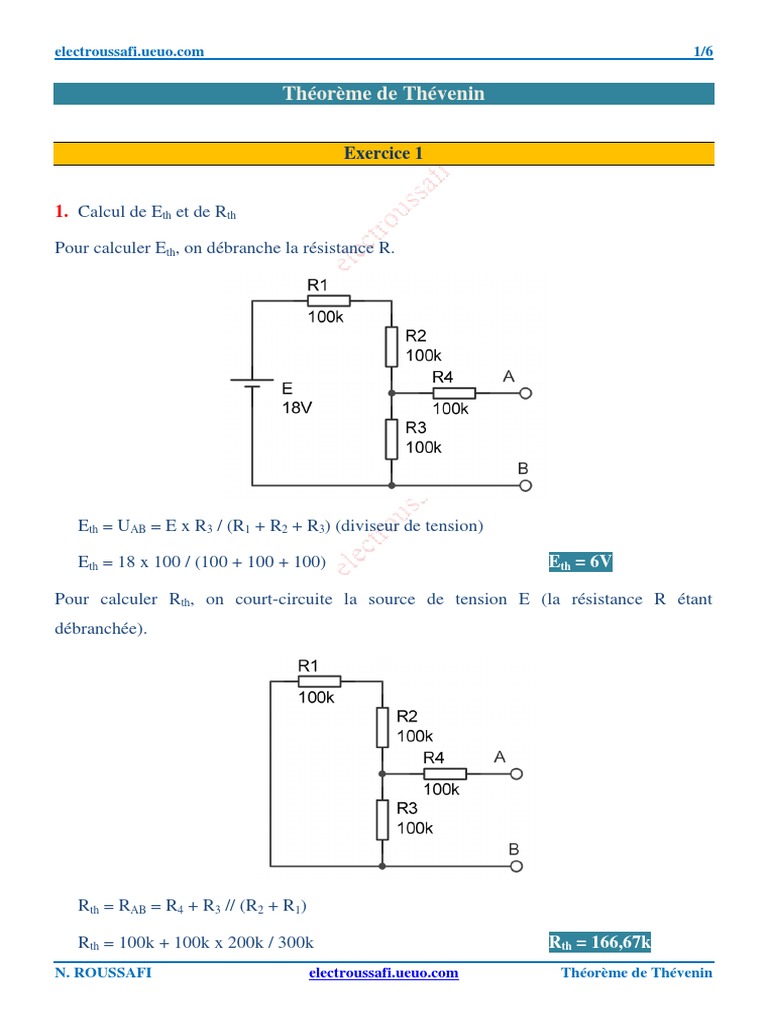

Exercice 1

1. Calcul de Eth et de Rth

Pour calculer Eth, on débranche la résistance R.

Eth = UAB = E x R3 / (R1 + R2 + R3) (diviseur de tension)

Eth = 18 x 100 / (100 + 100 + 100) Eth = 6V

Pour calculer Rth, on court-circuite la source de tension E (la résistance R étant

débranchée).

Rth = RAB = R4 + R3 // (R2 + R1)

Rth = 100k + 100k x 200k / 300k Rth = 166,67k

N. ROUSSAFI electroussafi.ueuo.com Théorème de Thévenin
electroussafi.ueuo.com 2/6

2. pour R = 150 k

I = Eth / (Rth + R) = 6V /(166,67k +150k) I = 18,95µA

P = R x I2 = 150x103 x (18,95x10-6 )2 P = 53,85µW

Exercice 2

1. Calcul de Eth et de Rth

Eth = UAB = UR2 + UR3 (loi des mailles)

Eth = UR2 (circuit ouvert : I3 = 0A et UR3 =R3 xI3 = 0V)

Eth = I1 x R2 = 1mA x 10k Eth = 10V

Pour calculer Rth, on ouvre la source de courant I1 (la résistance R étant débranchée).

N. ROUSSAFI electroussafi.ueuo.com Théorème de Thévenin

electroussafi.ueuo.com 3/6

Rth = RAB = R3 +R2 = 10k + 10k Rth = 20k

2. Calcul du courant qui traverse R4.

I4 = Eth / (Rth + R4) = 10V / (20k + 10k) I4 = 3,33 mA

Exercice 3

1. Calcul de Eth et de Rth

Eth = UAB = UR1 + UR4 (loi des mailles)

Eth = UR1 (circuit ouvert : I4 = 0A et UR4 =R4 x I4 = 0V)

I1 = IR2 + IR3 (IR1 = IR2)

IR2 x (R1 + R2) = IR3 x R3 = I1 x [(R1 + R2) // R3]

IR1 = IR2 = I1 x R3 / (R1 + R2 + R3) (diviseur de courant)

N. ROUSSAFI electroussafi.ueuo.com Théorème de Thévenin

electroussafi.ueuo.com 4/6

Eth = UR1 = IR1 x R1 = I1 x R1 x R3 / (R1 + R2 + R3)

Eth = 1mA x 10k x 10k / (10k +10k +10k) Eth = 3,33V

Pour calculer Rth, on ouvre la source de courant I1 (la résistance R étant débranchée).

Rth = RAB = R4 + R1 // (R2 + R3)

Rth = 10k + (10-1 (10+10)-1)-1k Rth = 16,67k

Exercice 4

1. on calcule Eth = UAB

N. ROUSSAFI electroussafi.ueuo.com Théorème de Thévenin

electroussafi.ueuo.com 5/6

R6 = R2 + R3 // R4 = 50k +100k //100k = 100k

Eth = UAB = E x (R5 // R6) / [R1 + (R5 // R6)]

Eth = 15V x 50k / 100k Eth = 7,5V

2. on calcule Rth = RAB

Rth = RAB = R1 // R5 // R6 = (50-1 + 100-1 +100-1)-1k Rth = 25k

Exercice 5

1. Détermination de ET et RT du générateur de Thévenin équivalent vu des points A et

B, sans tenir compte de la résistance R.

N. ROUSSAFI electroussafi.ueuo.com Théorème de Thévenin

electroussafi.ueuo.com 6/6

ET = VA – VB

VA = ExR2/(R2 +R1) = 9V VB = 0V ET = 9V

RT = RAB =R1//R2 + R3//R4 = 7,5kΩ + 5 kΩ RT =12,5kΩ

2. tension aux bornes de R.

UR = ETxR/(R+RT) = 9V x 10/(10+12,5) UR = 4V
