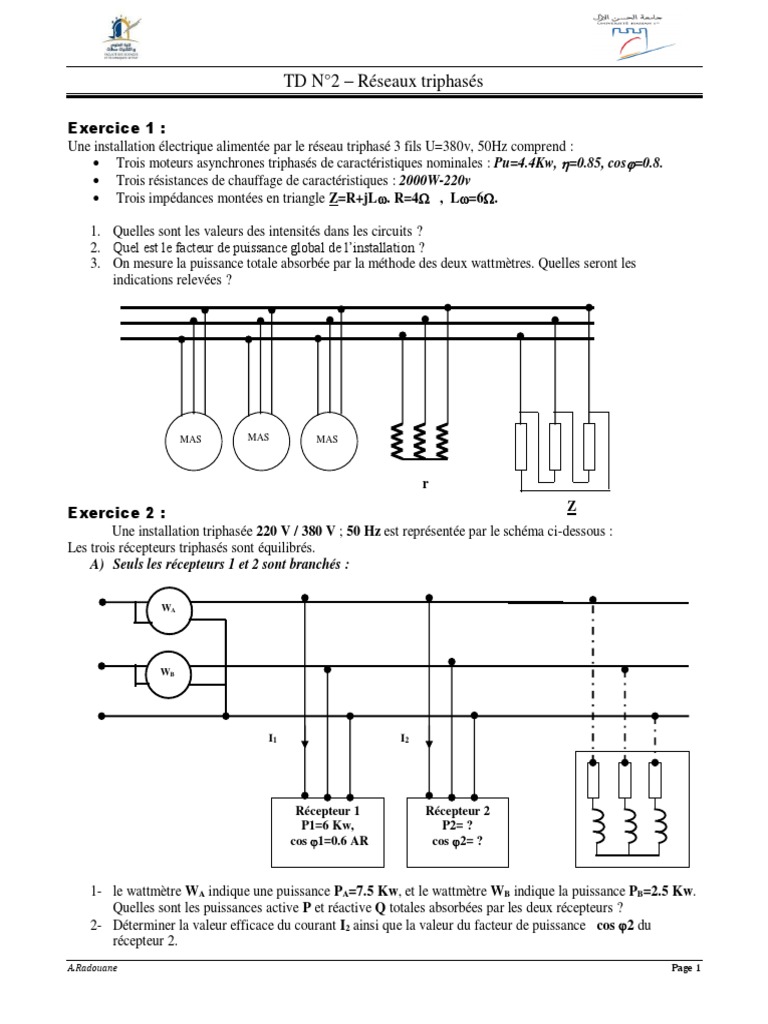

TD N°2 – Réseaux triphasés

Exercice 1 :
Une installation électrique alimentée par le réseau triphasé 3 fils U=380v, 50Hz comprend :
 Trois moteurs asynchrones triphasés de caractéristiques nominales : Pu=4.4Kw, =0.85, cos=0.8.
 Trois résistances de chauffage de caractéristiques : 2000W-220v
 Trois impédances montées en triangle Z=R+jL. R=4 , L=6.

1. Quelles sont les valeurs des intensités dans les circuits ?


2. Quel est le facteur de puissance global de l’installation ?
3. On mesure la puissance totale absorbée par la méthode des deux wattmètres. Quelles seront les
indications relevées ?

MAS MAS MAS

Exercice 2 : Z
Une installation triphasée 220 V / 380 V ; 50 Hz est représentée par le schéma ci-dessous :
Les trois récepteurs triphasés sont équilibrés.
A) Seuls les récepteurs 1 et 2 sont branchés :

WA

WB

I1 I2

Récepteur 1 Récepteur 2
P1=6 Kw, P2= ?
cos 1=0.6 AR cos 2= ?

1- le wattmètre WA indique une puissance PA=7.5 Kw, et le wattmètre WB indique la puissance PB=2.5 Kw.
Quelles sont les puissances active P et réactive Q totales absorbées par les deux récepteurs ?
2- Déterminer la valeur efficace du courant I2 ainsi que la valeur du facteur de puissance cos 2 du
récepteur 2.
A.Radouane Page 1
3- Calculer le courant IL en ligne ainsi que la facteur de puissance cos  de l’ensemble des deux récepteurs.

B) Etude du récepteur 3 :
Sachant que R=10 et L=50 mH, calculer :
1- le facteur de puissance de ce récepteur cos 3
2- les puissances active P3 et réactive Q3 absorbées par ce récepteur.

C) Relèvement du facteur de puissance de l’installation :


Tous les 3 récepturs sont mise sous tension.
1- verifier que la puissance active totale demandée par l’installation est Pt=23.23 Kw et que le
facteur de puissnce possede la valeur cos i=0.68 AR. Calculer le courant demandé en ligne par
l’ensemble des 3 récepteurs.
2- On désire relever le facteur de puissance à cos f=0.98 AR, pour cela on branche à l’en-tête
d’installation 3 condensateurs montés en Triangle. Calculer la valeur de la capacité C d’un
condensateur.
3- Que devient la valeur du courant en ligne ? Conclure.

Exercice 3 :
Une ligne triphasée moyenne tension alimente un récepteur triphasé équilibré qui consomme une
puissance active de 4,20 MW et qui impose un facteur de puissance de 0,938.

i R L
1
i
2 Charge
i
3

Chaque fil de ligne a pour résistance R = 2  et pour inductance L = 10 mH. La tension efficace entre
phases à l’arrivée de la ligne est UA= 20,0 kV. La fréquence de la tension est de 50 Hz.
Le but du problème est de calculer la chute de tension due à la ligne.
1. Calculer l’intensité efficace I du courant dans un fil de ligne.

Pour l’ensemble ligne + récepteur, calculer :


2. la puissance active consommée par la ligne et la charge
3. la puissance réactive consommée par la ligne et la charge
4. la puissance apparente de l’ensemble de la ligne et de la charge
5. Calculer la facteur de puissance au départ de la ligne
6. Calculer la tension efficace entre phases UD au départ de la ligne.

A.Radouane Page 2
