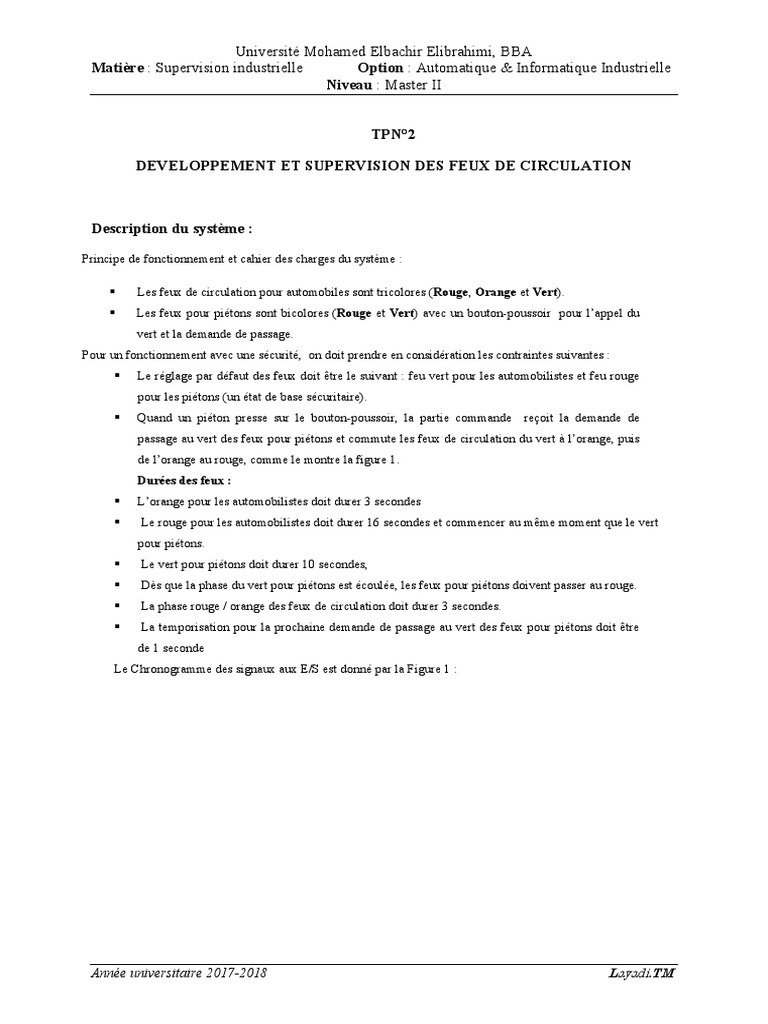

Université Mohamed Elbachir Elibrahimi, BBA

Matière : Supervision industrielle Option : Automatique & Informatique Industrielle


Niveau : Master II

TPN°2

DEVELOPPEMENT ET SUPERVISION DES FEUX DE CIRCULATION

Description du système :
Principe de fonctionnement et cahier des charges du système :

 Les feux de circulation pour automobiles sont tricolores (Rouge, Orange et Vert).
 Les feux pour piétons sont bicolores (Rouge et Vert) avec un bouton-poussoir pour l’appel du
vert et la demande de passage.
Pour un fonctionnement avec une sécurité, on doit prendre en considération les contraintes suivantes :
 Le réglage par défaut des feux doit être le suivant : feu vert pour les automobilistes et feu rouge
pour les piétons (un état de base sécuritaire).
 Quand un piéton presse sur le bouton-poussoir, la partie commande reçoit la demande de
passage au vert des feux pour piétons et commute les feux de circulation du vert à l’orange, puis
de l’orange au rouge, comme le montre la figure 1.
Durées des feux :
 L’orange pour les automobilistes doit durer 3 secondes
 Le rouge pour les automobilistes doit durer 16 secondes et commencer au même moment que le vert
pour piétons.
 Le vert pour piétons doit durer 10 secondes,
 Dès que la phase du vert pour piétons est écoulée, les feux pour piétons doivent passer au rouge.
 La phase rouge / orange des feux de circulation doit durer 3 secondes.
 La temporisation pour la prochaine demande de passage au vert des feux pour piétons doit être
de 1 seconde
Le Chronogramme des signaux aux E/S est donné par la Figure 1 :

Année universitaire 2017-2018 Layadi.TM


Université Mohamed Elbachir Elibrahimi, BBA
Matière : Supervision industrielle Option : Automatique & Informatique Industrielle
Niveau : Master II

Figure 2 : Chronogramme des signaux aux E/S en fonction de la progression du programme FEUX

Questions :
1. En utilisant une vue de supervision (IHM) tracer le schéma du système de circulation.
2. Saisir les variables du système dans une table de variable puis dans l’espace de
programmation GRAFCET puis contact donner son programme de fonctionnement.
3. Simuler le fonctionnement de l’interface de supervision en utilisant le Runtime, PLC-
SIM et un API S7-300 en configuration Ethernet.
4. Tester le fonctionnement de l’interface de supervision en utilisant un API S7-313C-
2DP avec un coupleur Ethernet CP 343-1.

Année universitaire 2017-2018 Layadi.TM
