Université de Monastir

Ecole Nationale d’Ingénieur de Monastir

Réaliser par : Hassine Abir / Attig Houda

Classe & filiére & Groupe : 2éme Electrique G 1/TP 2

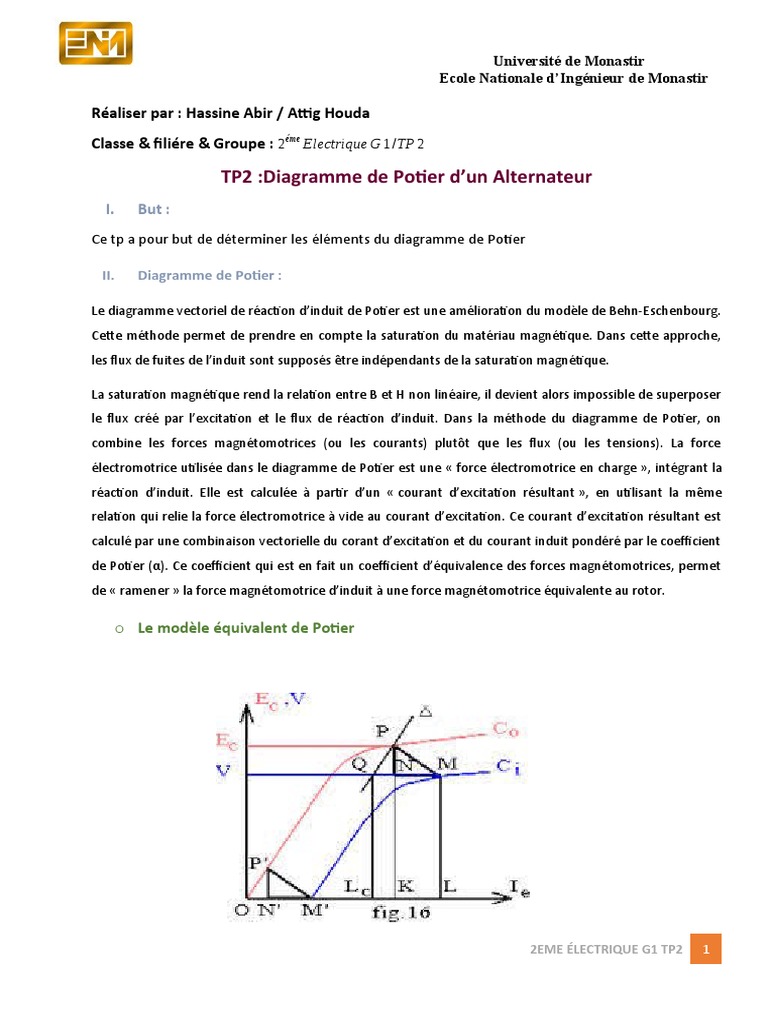

TP2 :Diagramme de Potier d’un Alternateur

I. But :
Ce tp a pour but de déterminer les éléments du diagramme de Potier

II. Diagramme de Potier :

Le diagramme vectoriel de réaction d’induit de Potier est une amélioration du modèle de Behn-Eschenbourg.
Cette méthode permet de prendre en compte la saturation du matériau magnétique. Dans cette approche,
les flux de fuites de l’induit sont supposés être indépendants de la saturation magnétique.

La saturation magnétique rend la relation entre B et H non linéaire, il devient alors impossible de superposer
le flux créé par l’excitation et le flux de réaction d’induit. Dans la méthode du diagramme de Potier, on
combine les forces magnétomotrices (ou les courants) plutôt que les flux (ou les tensions). La force
électromotrice utilisée dans le diagramme de Potier est une « force électromotrice en charge », intégrant la
réaction d’induit. Elle est calculée à partir d’un « courant d’excitation résultant », en utilisant la même
relation qui relie la force électromotrice à vide au courant d’excitation. Ce courant d’excitation résultant est
calculé par une combinaison vectorielle du corant d’excitation et du courant induit pondéré par le coefficient
de Potier (α). Ce coefficient qui est en fait un coefficient d’équivalence des forces magnétomotrices, permet
de « ramener » la force magnétomotrice d’induit à une force magnétomotrice équivalente au rotor.

o Le modèle équivalent de Potier

2EME ÉLECTRIQUE G1 TP2 1

 Université de Monastir
Ecole Nationale d’Ingénieur de Monastir

III. Manipulation :

 Essai à vide :

J(A) 1 2 3 4 5 6 7 8 9 10
E(V) 35 78 115.3 149.3 183.6 207.6 227.5 242.1 252.5 261.4

 Essai en court-circuit :

J(A) 1 2 3 4 5 6 7 8 9 10
I cc ( A ) 1.2 3.8 5.7 7.6 9.4 11.1 13 15 16.6 18.5

 On va tracer les deux courbes sur le même graphe Emoyenne =f ( J ) et J=f (I ¿¿ cc )¿

Voir courbe (1)
 Calcul des coefficients α et lω :
le point de fonctionnement M qui est :
 U=153V
 I=6A
 J=8.5A

Nous avons aussi besoin de la caractéristique J cc =f (Icc), or elle était une droite de pente 0.53. On a alors
Jcc=0.53*Icc.

Dans la courbe on fixe le point M caractérisé par V=153V et J=8.5A. Par suite suite J1cc=0.53*6=3.2 A , on
obtient alors le point N. La parallèle à la droite d’entrefer passant par N coupe la caractéristique à vide au
point S. Le projeté de ce dernier sur la droite NM sera le point T.

 On aura alors : MT= α*I

ST=lω*I

α=MT/I=0.16 Ω

Lω=ST/I=13.83 Ω
