USTHB-FEI-TRAITEMENT du SIGNAL- ELN- L3

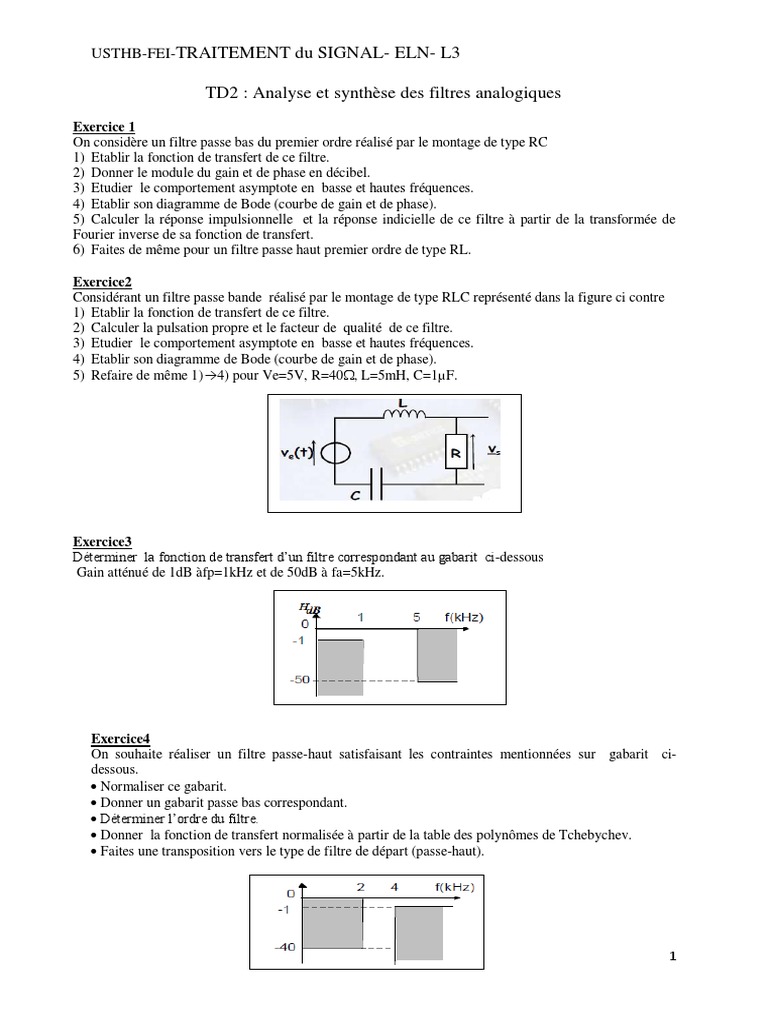

TD2 : Analyse et synthèse des filtres analogiques


Exercice 1
On considère un filtre passe bas du premier ordre réalisé par le montage de type RC
1) Etablir la fonction de transfert de ce filtre.
2) Donner le module du gain et de phase en décibel.
3) Etudier le comportement asymptote en basse et hautes fréquences.
4) Etablir son diagramme de Bode (courbe de gain et de phase).
5) Calculer la réponse impulsionnelle et la réponse indicielle de ce filtre à partir de la transformée de
Fourier inverse de sa fonction de transfert.
6) Faites de même pour un filtre passe haut premier ordre de type RL.

Exercice2
Considérant un filtre passe bande réalisé par le montage de type RLC représenté dans la figure ci contre
1) Etablir la fonction de transfert de ce filtre.
2) Calculer la pulsation propre et le facteur de qualité de ce filtre.
3) Etudier le comportement asymptote en basse et hautes fréquences.
4) Etablir son diagramme de Bode (courbe de gain et de phase).
5) Refaire de même 1)4) pour Ve=5V, R=40, L=5mH, C=1µF.

Exercice3
Déterminer la fonction de transfert d’un filtre correspondant au gabarit ci-dessous
Gain atténué de 1dB àfp=1kHz et de 50dB à fa=5kHz.

Exercice4
On souhaite réaliser un filtre passe-haut satisfaisant les contraintes mentionnées sur gabarit ci-
dessous.
 Normaliser ce gabarit.
 Donner un gabarit passe bas correspondant.
 Déterminer l’ordre du filtre.
 Donner la fonction de transfert normalisée à partir de la table des polynômes de Tchebychev.
 Faites une transposition vers le type de filtre de départ (passe-haut).

1
USTHB-FEI-TRAITEMENT du SIGNAL- ELN- L3

TD2 : Analyse et synthèse des filtres analogiques

Exercice 5
Faire la synthèse d’un filtre Butterworth d’ordre 4 qui présente une fréquence de coupure de fc=1
KHz, en utilisant les cellules de Rauch.
Déterminer le nombre de cellules à utiliser. La résistance de dénormalisation R=10Kohm.

Exercices supplémentaires :

Synthèse d’un filtre passe-bas :


On désire réaliser, à l’aide des fonctions polynômes de Butterworth, un filtre passe-bas dont la
réponse en fréquence s’inscrit dans le gabarit suivant :

- Calculer l’ordre du filtre et la fréquence de coupure à -3dB ; f0.


- A l’aide de la table, déterminer les paramètres des cellules du premier et du second
ordre réalisant la fonction de transfert souhaitée.
- On utilise une cellule de 2nd ordre de type Salen-Key :

Avec
𝑉2 1
𝐻 (𝑠 ) = =
𝑉1 1 + 2 𝑚 𝑠 + 𝑠 2
On choisit Rr= 100K, calculer les valeurs des composants permettant de réaliser ce
filtre.

2
USTHB-FEI-TRAITEMENT du SIGNAL- ELN- L3

TD2 : Analyse et synthèse des filtres analogiques

FILTRE passe-bas (Butterworth d’ordre 3)


Soit le montage suivant :

𝑉
- Calculer la transmittance 𝐻 (𝑝) = 𝑉2 et la mettre sous la forme suivante :
1
1
𝐻 (𝑝 ) =
1 + 𝑎1 𝑝 + 𝑎2 𝑝2 + 𝑎3 𝑝3
Déterminer les expressions de a1, a2, a3.
- On choisit comme résistance de référence R=Rr et une pulsation de référence de valeur
wr.
a- Déterminer les expressions des capacités normalisées 1, 2, 3.
b- Exprimer la transmittance normalisées H(s).
- On souhaite obtenir un filtre passe-bas du 3eme ordre de Butterworth :
1
𝐻 (𝑠 ) =
(1 + 𝑠)(1 + 𝑠 + 𝑠 2 )
a- Calculer les valeurs numériques de 1, 2, 3.
1 𝜔
b- On rappelle que |𝐻|𝑑𝐵 = 20 𝑙𝑜𝑔 √1+𝑥 6 𝑎𝑣𝑒𝑐 𝑥 = 𝜔 : 𝑝𝑢𝑙𝑠𝑎𝑡𝑖𝑜𝑛 𝑛𝑜𝑟𝑚𝑎𝑙𝑖𝑠é𝑒.
𝑟
- Calculer la valeur de x pour une atténuation de 1dB.
- En déduire la fréquence de référence, f, sachant que f-1dB = 3Khz.
- Calculer les valeurs des capacités C1, C2, C3 pour R=22K.
- Pour obtenir un filtre passe-bas du 3eme ordre de type Tchébycheff ayant une
atténuation de 1dB à la pulsation wril faut une transmittance normalisée telle que :
1
𝐻 (𝑝 ) =
1 + 2,5 𝑠 + 2 𝑠 2 + 2 𝑠 3
a- Calculer les valeurs numériques de 1, 2, 3.
b- Calculer les valeurs des capacités C1, C2, C3 pour R=22K et sachant que fr=3Khz.

3
USTHB-FEI-TRAITEMENT du SIGNAL- ELN- L3

TD2 : Analyse et synthèse des filtres analogiques

Circuit RC:

Soit le filtre RC suivant :

- Exprimer la fonction de transfert (G = Us / Ue) en fonction de R et C.


- Quel est le type de ce filtre et quel son ordre ?-
- Exprimer la fréquence de coupure fc en fonction de R et C.
- Calculer la valeur du condensateur ainsi que la valeur de la tension de sortie du filtre pour
fc = 627 kHz, R = 6,8 kΩ et Ue = 2 V

Partie 2 : (remplacer R par c et vise versa)

Si Ue = 10V R = 1k C = 20nF
- Quelle est la fréquence de coupure du circuit?
- Que valent Us, Av (dB) et le déphasage ϕà la fréquence de coupure?
- Que valent Us, Av (dB) et ϕ à fc/10, fc/2, 2 x fc et 10 x fc?
- Tracez les diagrammes de Bode de ce circuit.
