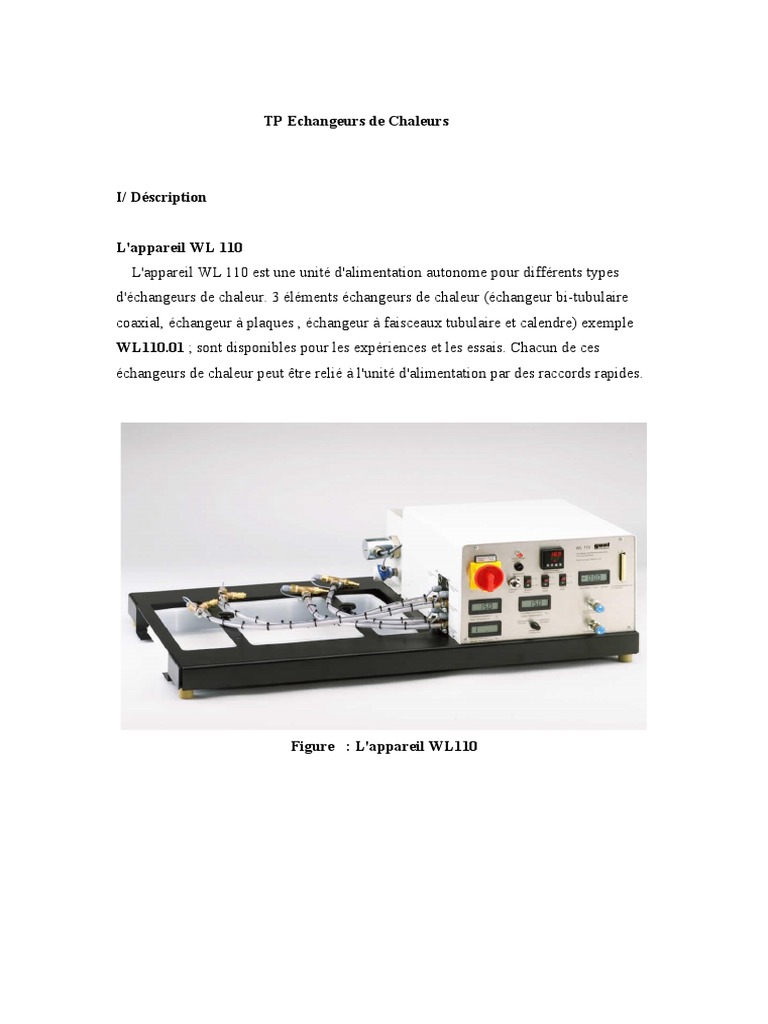

TP Echangeurs de Chaleurs

I/ Déscription

L'appareil WL 110
L'appareil WL 110 est une unité d'alimentation autonome pour différents types
d'échangeurs de chaleur. 3 éléments échangeurs de chaleur (échangeur bi-tubulaire
coaxial, échangeur à plaques , échangeur à faisceaux tubulaire et calendre) exemple
WL110.01 ; sont disponibles pour les expériences et les essais. Chacun de ces
échangeurs de chaleur peut être relié à l'unité d'alimentation par des raccords rapides.

Figure  : L'appareil WL110

 Figure  : Echangeur de Chaleur Bi-tubulaire coaxial WL 110.01

Exemple Echangeur de Chaleur Bi-tubulaire coaxial WL 110.01

L’échangeur de chaleur est relié à l’unité d’alimentation WL 110 par des raccords
rapides et est fixé par des vis à poignée en étoile. Les capteurs de température pour la
mesure de la température d’entrée et de sortie se trouvent sur les raccords
d’alimentation de la WL 110. Sur l’échangeur de chaleur à tubes capteurs de
température supplémentaires pour la mesure de la température moyenne dans
l’échangeur. L’unité d’alimentation est munie de raccords pour ces points de mesure
de température supplémentaires. Description
II. PARTIE PRATIQUE
1. Expérience :
1) Réchauffement du réservoir d’eau chaud
 Vérifions le niveau d’eau dans le réservoir d’eau
 Mettons interrupteur principal sur marche « ON »
 Réglons la température d’eau chaude souhaitée sur le thermostat
 Mettons le chauffage en marche la durée de mise a la température de 600C dure 20
minute
 2) Mode de fonctionnement
 C’est en fonction du mode de fonctionnement souhaité, a savoir courant
parallèle on contre courant, que vous deviez relier l’échangeur de chaleur par
flexible à l’appareil de base
 Ne déplaçons que les tuyaux flexibles à eau froide de sur l’échangeur de
chaleur.
 Au moyen de la vanne de régulation de précision réglez un grand débit d’eau
froid. Laissez couler l’eau pendant une courte période, jusqu'à Ce que plus
aucune bulle ne soit visible.
 Met la pompe sur marche « ON »
 Réglons un grand débit d’eau chaude. Laissez couler l’eau en bref instant.
3) Exécution des expériences
- Réglons un grand débit souhaité pour l’eau chaude et froide sur les vannes de
régulation
- Attendre jusqu'à l’état d’équilibre thermique se soit stabilisé. Cet état est atteint
si les températures se modifient de moins d’un C0 par minute
- Notons la température d’entré et de sortie et les débits pour les deux fluides
(Froid et chaud)
- Répétons le relevé des mesures pour les deux modes co-courant et contre-
courant

I. Opérations pratiques

Essai 1 :

- Effectuer un montage d’un échangeur Bi- tubulaire coaxial en mode de circulation

co-courant ; et un montage en mode de circulation contre-courant.

Essai2 :

- Effectuer un montage d’un échangeur à plaques en mode de circulation co-

courant ; et un montage en mode de circulation contre-courant.

Essai 3 : Effectuer un montage d’un échangeur à faisceaux tubulaire et calendre en

mode de circulation co-courant ; et un montage en mode de circulation contre-
courant.
II. Calculs :

- Faire le calcul des paramètres exprimés en formules présentées dans les tableaux ;

. Comparaison :

- Comparer les valeurs de l’efficacité calculées par la méthode DTLM et la méthode

NUT.
- Comparer entre les efficacités de l’échangeur calculées pour les deux modes de
circulation co-courant et contre-courant.
