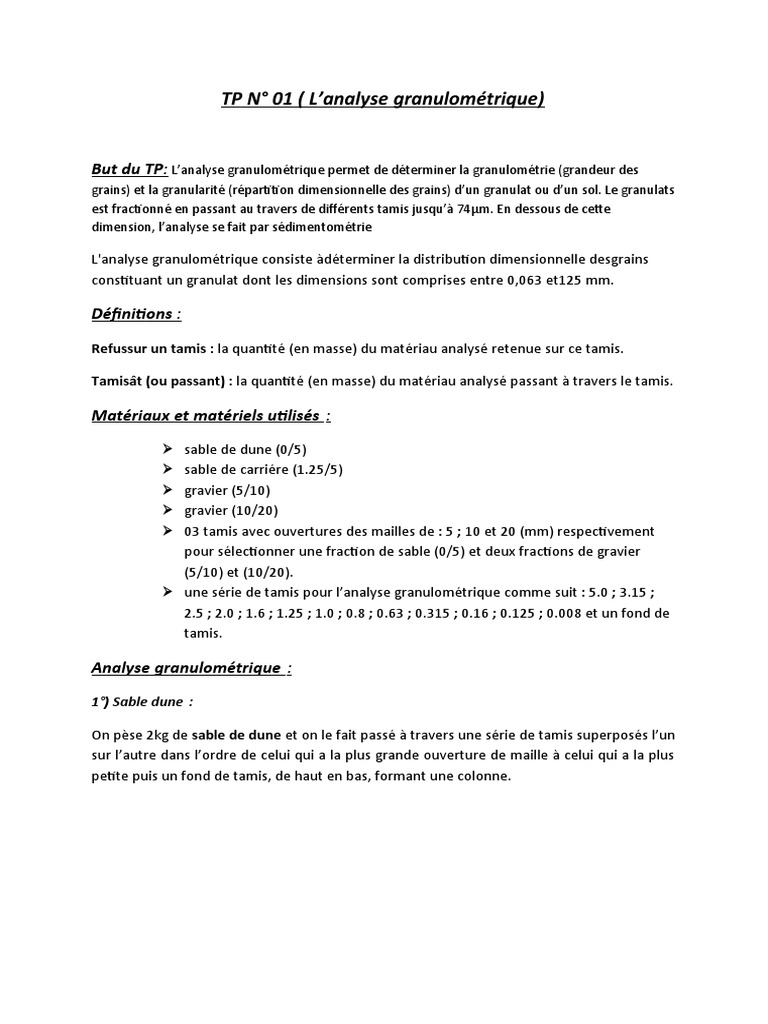

TP N° 01 ( L’analyse granulométrique)

But du TP: L’analyse granulométrique permet de déterminer la granulométrie (grandeur des

grains) et la granularité (répartition dimensionnelle des grains) d’un granulat ou d’un sol. Le granulats
est fractionné en passant au travers de différents tamis jusqu’à 74µm. En dessous de cette
dimension, l’analyse se fait par sédimentométrie

L'analyse granulométrique consiste àdéterminer la distribution dimensionnelle desgrains

constituant un granulat dont les dimensions sont comprises entre 0,063 et125 mm.

Définitions :
Refussur un tamis : la quantité (en masse) du matériau analysé retenue sur ce tamis.

Tamisât (ou passant) : la quantité (en masse) du matériau analysé passant à travers le tamis.

Matériaux et matériels utilisés  :

 sable de dune (0/5)
 sable de carriére (1.25/5)
 gravier (5/10)
 gravier (10/20)
 03 tamis avec ouvertures des mailles de : 5 ; 10 et 20 (mm) respectivement
pour sélectionner une fraction de sable (0/5) et deux fractions de gravier
(5/10) et (10/20).
 une série de tamis pour l’analyse granulométrique comme suit : 5.0 ; 3.15 ;
2.5 ; 2.0 ; 1.6 ; 1.25 ; 1.0 ; 0.8 ; 0.63 ; 0.315 ; 0.16 ; 0.125 ; 0.008 et un fond de
tamis.

Analyse granulométrique  :
1°) Sable dune :

On pèse 2kg de sable de dune et on le fait passé à travers une série de tamis superposés l’un
sur l’autre dans l’ordre de celui qui a la plus grande ouverture de maille à celui qui a la plus
petite puis un fond de tamis, de haut en bas, formant une colonne.
 Tamis Refus A% Refus cumulés tamisât
5 0 0 0 100
3.15 12.4 1.24 1.24 98.76
2.5 12.1 12.1 2.45 97.55
2 15.2 1.52 3.95 96.03
1.6 / / / /
1.25 70.4 7.04 11.04 88.96
1 32.9 3.30 14.34 85.66
0.8 115.4 11.6 25.94 74.06
0.63 80 8.04 33.98 66.02
0.315 413.9 41.60 75.58 24.42
0.16 178.9 17.96 93.56 6.44
0.125 35.1 3.52 97.08 2.92
0.008 18.8 1.88 98.96 1.04
Fond 9.7 0.97 99.93 0.07
∑=994.8≈100
Module de finesse :

5 5/2 2.5/2 …….. refus cumulés à partir de 5

0+2.45+11.04+33.98+75.58+97.08
Mf= =2 ,20
100

La densité :

V0=300cmᶟ 97
V1=335cmᶟ d= =2.77g/cmᶟ
Ms=97g 335
 120

100

80
tamisat

60

40

20

0
0 1 2 3 4 5 6
tamis

La courbe d’analyse granolométrique de sable de carrière

2°) sable de carrière :

On pèse 1kg de sable de carrièreet on le fait passé à travers une série de tamis superposés
l’un sur l’autre dans l’ordre de celui qui a la plus grande ouverture de maille à celui qui a la
plus petite puis un fond de tamis, de haut en bas, formant une colonne.

Tamis Refus A% Refus cumulés tamisât

5 0 0 0 100
4 6.86 0.99 0.99 99.01
3,15 31.66 4.57 5.56 94.44
2,5 166.37 24.02 29.58 70.42
1.25 135.06 19.50 49.08 50.92
1 55.03 7.94 57.02 42.96
0.63 165.90 23.95 80.97 19.03
0.315 100.5 14.51 65.48 4.52
0.16 26.2 3.78 99.26 0.74
0.125 1.17 0.168 99.42 0.58
0.08 1.08 0.155 99.58 0.42
Fond 2.61 0.376 99.95 0.05
∑=692.44

Module de finesse :

0+29.58+49.08+80.97+95.48+99.26
Mf= =2 ,45
100
 120

100

80
tamisas

60

40

20

0
0 1 2 3 4 5 6
tamis

La courbe d’analyse granulométriquede sable de carrière

sable dune
12

10

8
tamisas

6 sable dune

0
0 5 10 15 20 25
tamis

La courbe d’analyse granulométriques des

Conclusion :
