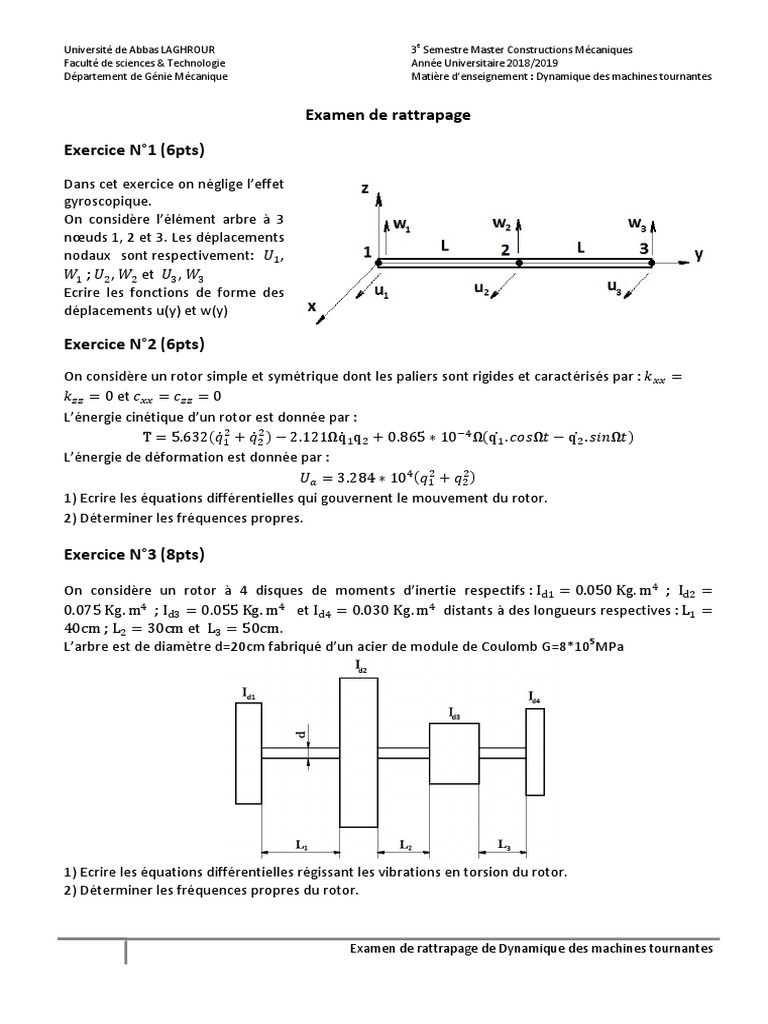

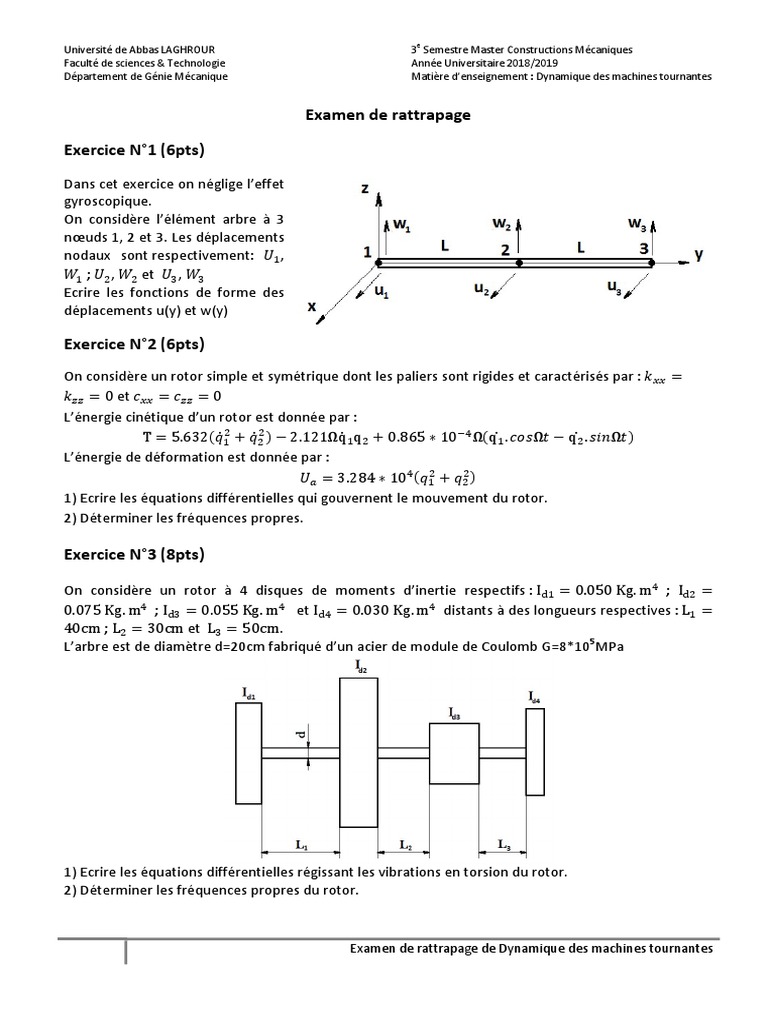

Université de Abbas LAGHROUR 3 Semestre Master Constructions Mécaniques

Faculté de sciences & Technologie Année Universitaire 2018/2019
Département de Génie Mécanique Matière d’enseignement : Dynamique des machines tournantes

Examen de rattrapage

Exercice N°1 (6pts)

Dans cet exercice on néglige l’effet
gyroscopique.
On considère l’élément arbre à 3
nœuds 1, 2 et 3. Les déplacements
nodaux sont respectivement: 𝑈 ,
𝑊 ; 𝑈 , 𝑊 et 𝑈 , 𝑊
Ecrire les fonctions de forme des
déplacements u(y) et w(y)

Exercice N°2 (6pts)

On considère un rotor simple et symétrique dont les paliers sont rigides et caractérisés par : 𝑘 =
𝑘 = 0 et 𝑐 = 𝑐 = 0
L’énergie cinétique d’un rotor est donnée par :
T = 5.632(𝑞̇ + 𝑞̇ ) − 2.121Ωq̇ q + 0.865 ∗ 10 Ω(q ̇ . 𝑐𝑜𝑠Ω𝑡 − q ̇ . 𝑠𝑖𝑛Ω𝑡)
L’énergie de déformation est donnée par :
𝑈 = 3.284 ∗ 10 (𝑞 + 𝑞 )
1) Ecrire les équations différentielles qui gouvernent le mouvement du rotor.
2) Déterminer les fréquences propres.

Exercice N°3 (8pts)

On considère un rotor à 4 disques de moments d’inertie respectifs : I = 0.050 Kg. m ; I =

0.075 Kg. m ; I = 0.055 Kg. m et I = 0.030 Kg. m distants à des longueurs respectives : L =
40cm ; L = 30cm et L = 50cm.
L’arbre est de diamètre d=20cm fabriqué d’un acier de module de Coulomb G=8*105MPa

1) Ecrire les équations différentielles régissant les vibrations en torsion du rotor.

2) Déterminer les fréquences propres du rotor.

Examen de rattrapage de Dynamique des machines tournantes
