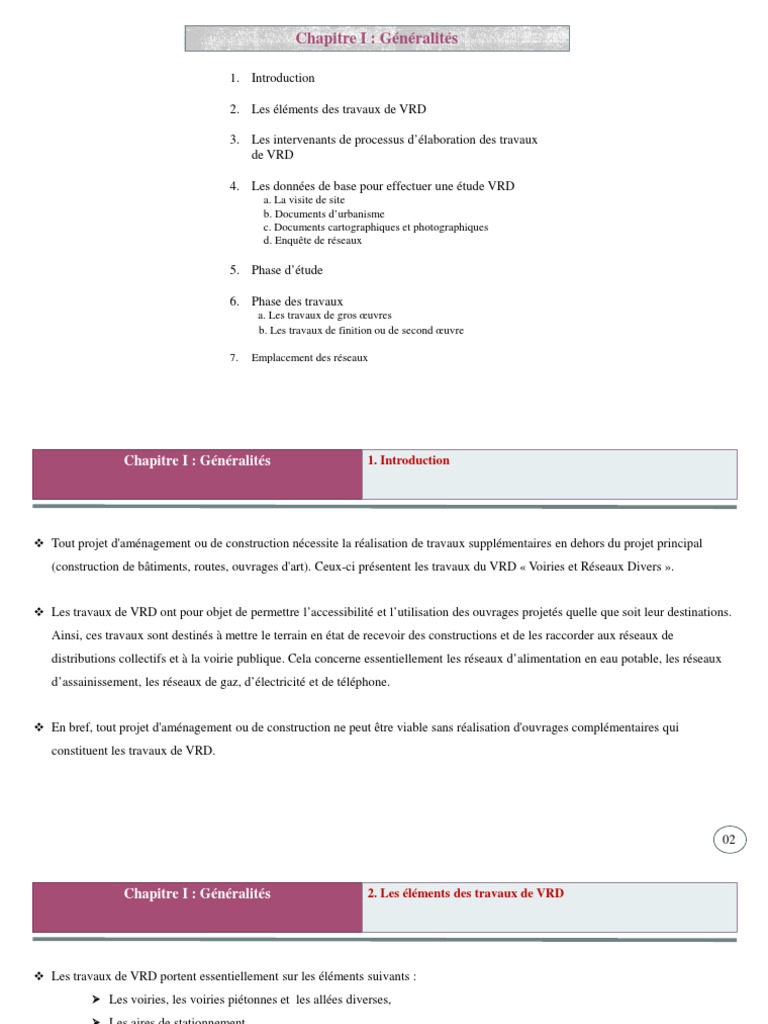

Chapitre I : Généralités

1. Introduction

2. Les éléments des travaux de VRD

3. Les intervenants de processus d’élaboration des travaux

de VRD

4. Les données de base pour effectuer une étude VRD

a. La visite de site
b. Documents d’urbanisme
c. Documents cartographiques et photographiques
d. Enquête de réseaux

5. Phase d’étude

6. Phase des travaux

a. Les travaux de gros œuvres
b. Les travaux de finition ou de second œuvre

7. Emplacement des réseaux

 Chapitre I : Généralités 1. Introduction

 Tout projet d'aménagement ou de construction nécessite la réalisation de travaux supplémentaires en dehors du projet principal
(construction de bâtiments, routes, ouvrages d'art). Ceux-ci présentent les travaux du VRD « Voiries et Réseaux Divers ».

 Les travaux de VRD ont pour objet de permettre l’accessibilité et l’utilisation des ouvrages projetés quelle que soit leur destinations.
Ainsi, ces travaux sont destinés à mettre le terrain en état de recevoir des constructions et de les raccorder aux réseaux de
distributions collectifs et à la voirie publique. Cela concerne essentiellement les réseaux d’alimentation en eau potable, les réseaux
d’assainissement, les réseaux de gaz, d’électricité et de téléphone.

 En bref, tout projet d'aménagement ou de construction ne peut être viable sans réalisation d'ouvrages complémentaires qui
constituent les travaux de VRD.

02
 Chapitre I : Généralités 2. Les éléments des travaux de VRD

 Les travaux de VRD portent essentiellement sur les éléments suivants :

 Les voiries, les voiries piétonnes et les allées diverses,
 Les aires de stationnement,
 Les réseaux d’évacuation des eaux pluviales, des eaux usées, …
 Les réseaux d’alimentation en eau potable, gaz, électricité et téléphones,
 Les réseaux de télécommunication et d’éclairage public
 Les maçonneries d’accompagnement (mur de soutènement, muret, clôtures, escaliers extérieurs ou rampe piétonne)
 Le mobilier urbain et signalétique.

 Ces ouvrages sont réalisés par plusieurs entreprises, chacune ayant les qualifications requises, toutefois, pour les grands projets,
plusieurs lots de travaux peuvent être réunis et traités par des groupements d'entreprises.

03
 Chapitre I : Généralités 3. Les intervenants de processus d’élaboration des travaux de
VRD

 Maitre d’ouvrage : est celui qui commande le projet. Son rôle est de définir le programme pour l’opération en fixant ses
exigences en matière de prix, de délais et de qualité et par conséquence la réalisation de cahier de charges.

 Maitre d'œuvre : est celui qui conçoit l’ouvrage, dirige et contrôle l’exécution des travaux. Il est chargé des fonctions
architecturales, techniques et économiques. Le maitre d’œuvre peut être un architecte, un ingénieur conseil ou un bureau
d’étude.

04
 Chapitre I : Généralités 4. Les données de base pour effectuer une étude de VRD

a. La visite du site

 Avant de commencer les études, il est indispensable de faire une reconnaissance détaillée du site à urbaniser en s’appuyant sur les
documents cartographiques et topographiques disponibles. Cette visite détaillée du site et de son environnement permet de recueillir
une multitude d’infirmations tant sur le plan urbanistiques que technique.
Sur le plan urbanistique : relevé de
 La végétation,
 Le domaine bâti à conserver,
 L’état des voies et des chemins existants.
Sur le plan technique : relevé de
 Les réseaux existants apparents (lignes téléphonique, tampon de regards, …)
 L’accessibilité du terrain pour le chantier,
 Les données géotechniques et hydrologiques.

05
 Chapitre I : Généralités 4. Les données de base pour effectuer une étude de VRD

b. Documents d’urbanisme

 La carte communale : est un document d’urbanisme qui délimite les secteurs de la commune ou les permis de construction sont
délivrés.
 Le plan d’occupation de sol : est un document d’urbanisme local, le plus souvent applicable à une commune et déterminant les
règles générales d’utilisation des sols en fixant notamment les possibilités ou les interdictions de construire sur un terrain donné,

c. Documents cartographiques et photographiques

Il s’agit des documents suivants :

 Un plan de situation : permet de situer géographiquement le terrain,
 Plan de masse : permet de déterminer l’emplacement du projet par rapport à son voisinage,
 Un levé topographie : consiste à exécuter les mesures nécessaires afin de localiser (dans un système référentiel choisi) les
éléments significatifs du terrain, en totalité ou en partie suivant les besoins ou la destination du levé. Ces éléments se classent en
deux grandes familles : la planimétrie et l’altimétrie.
06
 Chapitre I : Généralités 4. Les données de base pour effectuer une étude de VRD

d. Enquête de réseaux

 Cette enquête est effectuée auprès des services concernés à fin de connaitre les possibilités de raccordement du terrain aux
différents réseaux

07
 Chapitre I : Généralités 5. Phase d’étude

L’étude des voiries et réseaux divers se fait généralement en trois étapes :

 L’avant projet sommaire (APS) : Se sont les plans à petite échelle (1/500 à 1/200) accompagnés d’une note sommaire définissant
les limites des terrains, les voiries, les aires de stationnement, les espaces collectifs et les espaces verts.

 L’avant projet détaillé (APD) : il comprend les notes de calcul, les devis descriptifs des ouvrages et les plans détaillés à l'échelle
(1/200 à 1/100) permettant leur exécution et qui seront nécessaires en phase de chantier. Ils comprennent :
 Les plans d'implantation des voies et des aires de stationnement,
 Les tracées en plan et les profils en long des différents réseaux indiquant les niveaux du terrain naturel et du projet, les pentes,
les distances partielles cumulées et le positionnement des différents réseaux.
 Les plans de détaille sur certain ouvrage tels que les regards et les boite de branchement.

 Le dossier d’appel d’offre : Il comprend les clauses administratifs et techniques relatifs à l’exécution du projet ainsi les devis
descriptifs et les bordereaux des prix.
08
 Chapitre I : Généralités 6. Phase des travaux

Les travaux de VRD s’exécutent en deux phases :

a. Les travaux de gros œuvres

 Les travaux de terrassement,

 Exécution des réseaux d’assainissement,
 Mise en place des fourreaux pour le passage ultérieur des câbles,
 La réalisation des différentes couches de chaussée

b. Les travaux de finitions ou de seconds œuvres

 Mise en état de la chaussée,

 Mise en état des bordures, des caniveaux et des trottoirs,
 Accordement aux réseaux principaux et pose de tampons,
 Aménagement des trottoirs

09
 Chapitre I : Généralités 7. Emplacement des réseaux

Les emplacements des réseaux se résument dans la Figure suivante :

10
 Chapitre I : Généralités 7. Emplacement des réseaux

Exemple :

11
