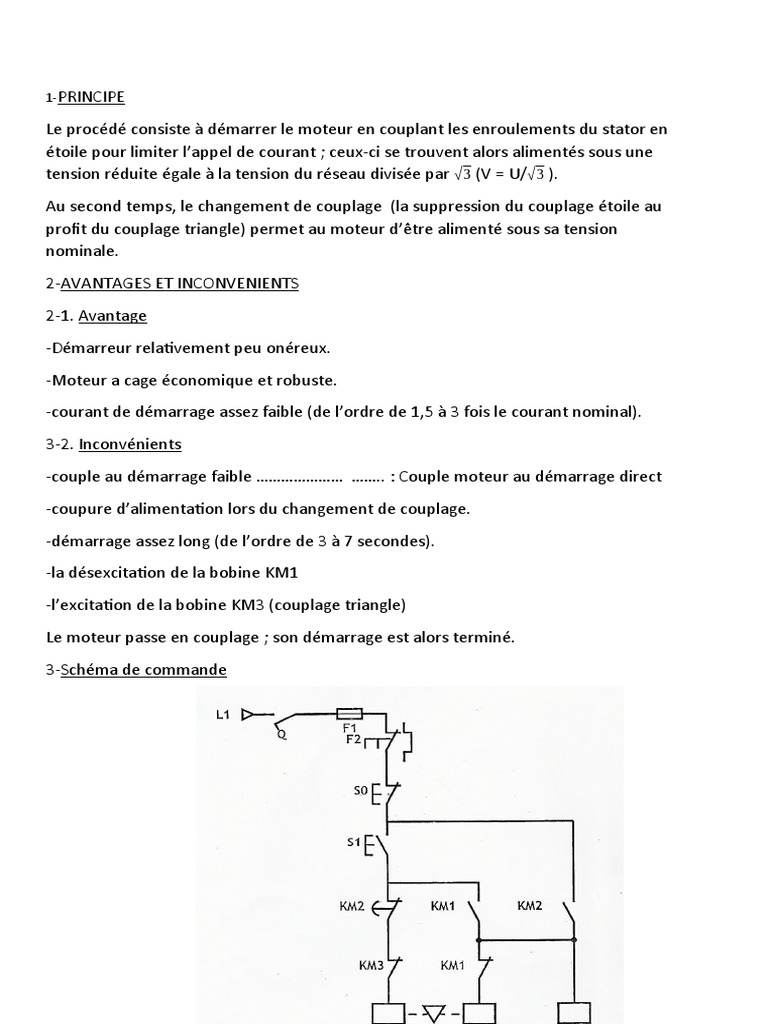

1-PRINCIPE

Le procédé consiste à démarrer le moteur en couplant les enroulements du stator en

étoile pour limiter l’appel de courant ; ceux-ci se trouvent alors alimentés sous une
tension réduite égale à la tension du réseau divisée par √ 3 (V = U/√ 3 ).
Au second temps, le changement de couplage (la suppression du couplage étoile au
profit du couplage triangle) permet au moteur d’être alimenté sous sa tension
nominale.
2-AVANTAGES ET INCONVENIENTS
2-1. Avantage
-Démarreur relativement peu onéreux.
-Moteur a cage économique et robuste.
-courant de démarrage assez faible (de l’ordre de 1,5 à 3 fois le courant nominal).
3-2. Inconvénients
-couple au démarrage faible ………………… …….. : Couple moteur au démarrage direct
-coupure d’alimentation lors du changement de couplage.
-démarrage assez long (de l’ordre de 3 à 7 secondes).
-la désexcitation de la bobine KM1
-l’excitation de la bobine KM3 (couplage triangle)
Le moteur passe en couplage ; son démarrage est alors terminé.
3-Schéma de commande
 4-Schéma fonctionnel
Repères
Q : Sectionneur
F2 : Relais thermique
S1 : Bouton poussoir manche
S0 : Bouton poussoir arrêt
KM1 : Contacteur du couplage étoile
KM2 : Contacteur de ligne
KM3 : Contacteur du couplage triangle
M : Moteur asynchrone triphasé
5-Schéma de puissance

6-Fonctionnement
Une action sur le bouton poussoir S1 provoque :
-l’excitation de la bobine KM1 (couplage étoile)
-l’excitation de la bobine KM2 (contacteur de ligne) et son auto-alimentation
-l’alimentation du moteur ; celui-ci démarre en couplage étoile.

Trois à six secondes après, le contact temporisé du contacteur KM2 change d’état ce
qui provoque :

7-UTILISATION
Le démarrage étoile-triangle (YD) convient aux machines démarrant a vide ou a
couple résistant faible.
EXEMPLE : Machines-outils (perceuses, tours, meules…)
Machines à bois (scies circulaires, meules…)
Pompes centrifuges…
