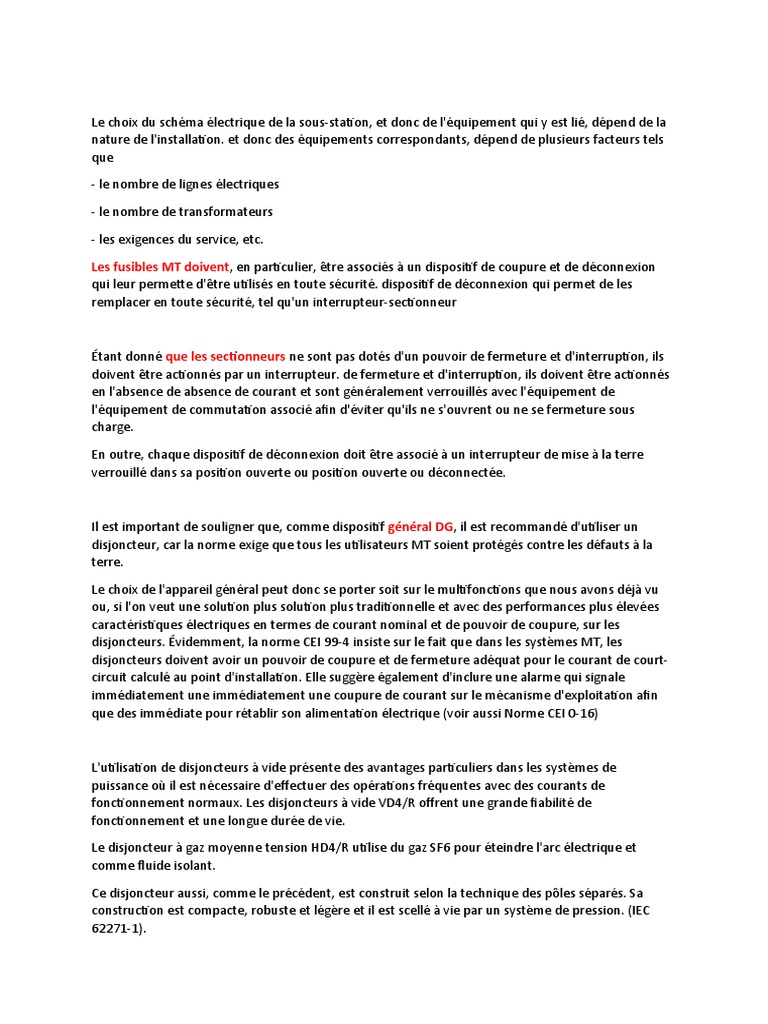

Le choix du schéma électrique de la sous-station, et donc de l'équipement qui y est lié, dépend de la

nature de l'installation. et donc des équipements correspondants, dépend de plusieurs facteurs tels
que

- le nombre de lignes électriques

- le nombre de transformateurs

- les exigences du service, etc.

Les fusibles MT doivent, en particulier, être associés à un dispositif de coupure et de déconnexion

qui leur permette d'être utilisés en toute sécurité. dispositif de déconnexion qui permet de les
remplacer en toute sécurité, tel qu'un interrupteur-sectionneur

Étant donné que les sectionneurs ne sont pas dotés d'un pouvoir de fermeture et d'interruption, ils
doivent être actionnés par un interrupteur. de fermeture et d'interruption, ils doivent être actionnés
en l'absence de absence de courant et sont généralement verrouillés avec l'équipement de
l'équipement de commutation associé afin d'éviter qu'ils ne s'ouvrent ou ne se fermeture sous
charge.

En outre, chaque dispositif de déconnexion doit être associé à un interrupteur de mise à la terre
verrouillé dans sa position ouverte ou position ouverte ou déconnectée.

Il est important de souligner que, comme dispositif général DG, il est recommandé d'utiliser un
disjoncteur, car la norme exige que tous les utilisateurs MT soient protégés contre les défauts à la
terre.

Le choix de l'appareil général peut donc se porter soit sur le multifonctions que nous avons déjà vu
ou, si l'on veut une solution plus solution plus traditionnelle et avec des performances plus élevées
caractéristiques électriques en termes de courant nominal et de pouvoir de coupure, sur les
disjoncteurs. Évidemment, la norme CEI 99-4 insiste sur le fait que dans les systèmes MT, les
disjoncteurs doivent avoir un pouvoir de coupure et de fermeture adéquat pour le courant de court-
circuit calculé au point d'installation. Elle suggère également d'inclure une alarme qui signale
immédiatement une immédiatement une coupure de courant sur le mécanisme d'exploitation afin
que des immédiate pour rétablir son alimentation électrique (voir aussi Norme CEI 0-16)

L'utilisation de disjoncteurs à vide présente des avantages particuliers dans les systèmes de
puissance où il est nécessaire d'effectuer des opérations fréquentes avec des courants de
fonctionnement normaux. Les disjoncteurs à vide VD4/R offrent une grande fiabilité de
fonctionnement et une longue durée de vie.

Le disjoncteur à gaz moyenne tension HD4/R utilise du gaz SF6 pour éteindre l'arc électrique et
comme fluide isolant.

Ce disjoncteur aussi, comme le précédent, est construit selon la technique des pôles séparés. Sa
construction est compacte, robuste et légère et il est scellé à vie par un système de pression. (IEC
62271-1).
- Sectionneurs

Les sectionneurs sont des dispositifs de commutation mécaniques qui assurent une distance
d'isolement en position ouverte. Ils sont capables d'ouvrir ou de fermer un circuit si le courant
commuté est négligeable ou s'il n'y a pas de variation significative de la tension entre les bornes des
pôles.

- Distances d'isolement

Les distances d'isolement sont des espaces de rigidité diélectrique spécifiée dans des gaz ou des
liquides dans les chemins de courant ouverts des appareils de commutation. Elles doivent répondre à
des conditions particulières pour la protection des personnes et des installations et leur existence
doit être clairement perceptible lorsque l'appareil de commutation est ouvert.

- Interrupteurs

Les interrupteurs sont des dispositifs de commutation mécaniques qui non seulement produisent,
transportent et interrompent des courants dans des conditions normales dans le réseau, mais qui
doivent également transporter pendant un certain temps et éventuellement produire des courants
dans des conditions anormales spécifiées dans le réseau (par exemple, un court-circuit).

- Interrupteurs-sectionneurs

Les interrupteurs-sectionneurs sont des interrupteurs qui satisfont aux exigences d'un sectionneur
spécifié dans leur position ouverte.

- Disjoncteurs

Les disjoncteurs sont des dispositifs de commutation mécaniques capables de produire, de

transporter et d'interrompre des courants se produisant dans le circuit dans des conditions normales,
et de produire, de transporter pendant un temps déterminé et d'interrompre des courants se
produisant dans le circuit (par exemple un court-circuit) dans des conditions anormales spécifiées.

- Interrupteurs de mise à la terre

Les sectionneurs de terre sont des dispositifs de commutation mécaniques permettant de mettre à la
terre et de court-circuiter des circuits. Ils sont capables de transporter des courants pendant une
durée déterminée dans des conditions anormales (par exemple, un court-circuit).

Les sectionneurs de terre ne sont pas tenus de supporter des courants de fonctionnement normaux.

- Fusibles

Les bons vieux fusibles sont des dispositifs de commutation qui ouvrent les circuits dans lesquels ils
sont installés par la fusion d'une ou plusieurs pièces spécifiées et conçues dans le but de couper le
courant lorsque celui-ci dépasse une valeur donnée pendant une période suffisamment longue.

Le sujet de ce guide technique est les postes MT/BT ; conformément à la norme de référence, la
discussion se limitera aux postes dont la puissance installée est limitée à 2000 kVA ou à deux
transformateurs MT/BT de 1000 kVA.
L'objectif de ce guide est de donner une vue d'ensemble des directives et des exigences spécifiées
par la réglementation en vigueur pour la conception et la construction des sous-stations, afin de
guider le concepteur et l'utilisateur vers les bons choix de systèmes.
Le document n'abordera que quelques sujets tels que le dimensionnement du système de mise à la
terre et les aspects liés à la construction, pour lesquels nous vous renvoyons aux réglementations
spécifiques.
Enfin, le document ne traite pas des questions liées aux Utilisateurs actifs, c'est-à-dire ceux qui
produisent de l'électricité en courant alternatif avec un fonctionnement en parallèle (même
temporaire) avec le réseau.
1.2 Norme de référence et
documentation
Le tableau général donnant une vue d'ensemble des principaux référentiels réglementation relative à
la conception et à la construction d'un poste MT/BT. est présentée dans la figure suivante.
Comme vous pouvez le constater, la vue d'ensemble est complexe, mais d'un autre côté, le poste
électrique MT/BT est la synthèse de plusieurs activités de conception (électrique, mécanique,
construction, installation, etc.) et il est donc également nécessaire de tenir compte des lois sur la
sécurité et les matériaux de construction afin d'obtenir un résultat conforme aux règles de l'art.

Les sous-stations électriques peuvent également être divisées en sous-stations publiques et privées :
- les sous-stations publiques : elles appartiennent à la société de
appartiennent à la société de distribution d'électricité et alimentent les usagers privés en courant
alternatif monophasé ou triphasé (les valeurs de tension typiques pour les deux types d'alimentation
peuvent être 230 V et 400 V).
Ils sont à leur tour divisés en sous-stations urbaines ou rurales, constituées d'un seul petit
transformateur de puissance.
Les sous-stations urbaines sont généralement construites en briques, tandis que les sous-stations
rurales sont souvent installées à l'extérieur, directement sur le pylône MT.
- les sous-stations privées : elles peuvent souvent être considérées comme des
des sous-stations de type terminal, c'est-à-dire des sous-stations où la ligne MT se termine au point
d'installation de la sous-station elle-même. Elles appartiennent à l'utilisateur et peuvent alimenter les
utilisateurs civils (écoles, hôpitaux, etc.) et industriels à partir du réseau MT public. L'utilisateur doit
mettre à la disposition de la société distributrice un local spécial, accessible au personnel de
l'entreprise, dans lequel seront installés les équipements dont la société distributrice est
responsable.
Il peut y avoir différentes solutions de conception, bien que ces derniers temps, l'utilisation de sous-
stations préfabriquées soit de plus en plus répandue.

Le raccordement de la
sous-station
La norme CEI 0-16 propose trois étapes pour identifier
le système à raccorder.
Étape 1, choix du niveau de tension et du point du réseau de distribution
réseau de distribution auquel l'utilisateur peut être raccordé en fonction de
du type, de la taille et des exigences de fonctionnement de l'utilisateur
de l'installation de l'utilisateur et des exigences et caractéristiques de la
partie du réseau de distribution concernée.
Ces choix sont effectués par le Distributeur sur la base des données
énumérées ci-dessous.
1. La taille de l'installation, qui doit être compatible avec les critères d'exploitation du réseau. D'une
manière générale, il faut évaluer les profils de tension, la sélectivité des protections et l'utilisation
des lignes et des transformateurs.
2. L'emplacement des charges environnantes dans le schéma du réseau actuel et du réseau prévu.
3. Les caractéristiques du réseau voisin.
4. Contribution de tout générateur à la puissance de court-circuit en considérant toutes les
contributions de l'installation (générateurs, moteurs, etc.).
5. Niveaux d'interférence introduits (variations rapides, harmoniques, scintillement, asymétrie des
tensions) par les charges, tant actives que passives, qui doivent veiller à ne pas dépasser les niveaux
établis par la norme CEI EN 61000-2-12 pour le réseau MT.
6. Les exigences de l'utilisateur concernant la continuité du service.
7. Exigences des usagers concernant les variations lentes, les creux de tension, la puissance de court-
circuit et la qualité de la tension.
8. Possibilité de développer le réseau afin de satisfaire les exigences des points ci-dessus.
Les valeurs indicatives de la puissance qui peut être connectée sur les différents niveaux de tension
des réseaux de distribution sont spécifiées par la norme dans le tableau suivant.

Étape 2, choix du schéma d'insertion de l'installation (entrée-sortie, antenne, etc.).

Pour déterminer le schéma d'insertion, il faut tenir compte des facteurs suivants :
- la taille de l'installation ;
- la position de l'installation par rapport au réseau et la présence, dans la zone concernée,
d'installations de production, de lignes et de sous-stations primaires et secondaires ;
- le fonctionnement du réseau auquel l'installation est raccordée ;
- la possibilité de développer le réseau ;
- dispositifs de protection et d'automatisation sur le réseau du Distributeur ;
- les exigences des utilisateurs concernant la continuité et la qualité du service.
Étape 3, choix du schéma de raccordement (jeux de barres et organes de coupure et de
sectionnement, en relation avec la maintenance et le système de protection du réseau). Quelle que
soit la solution de raccordement choisie pour le système de réseau sur le site de l'utilisateur,
l'installation sera toujours conforme à la figure suivante.
figure suivante.
