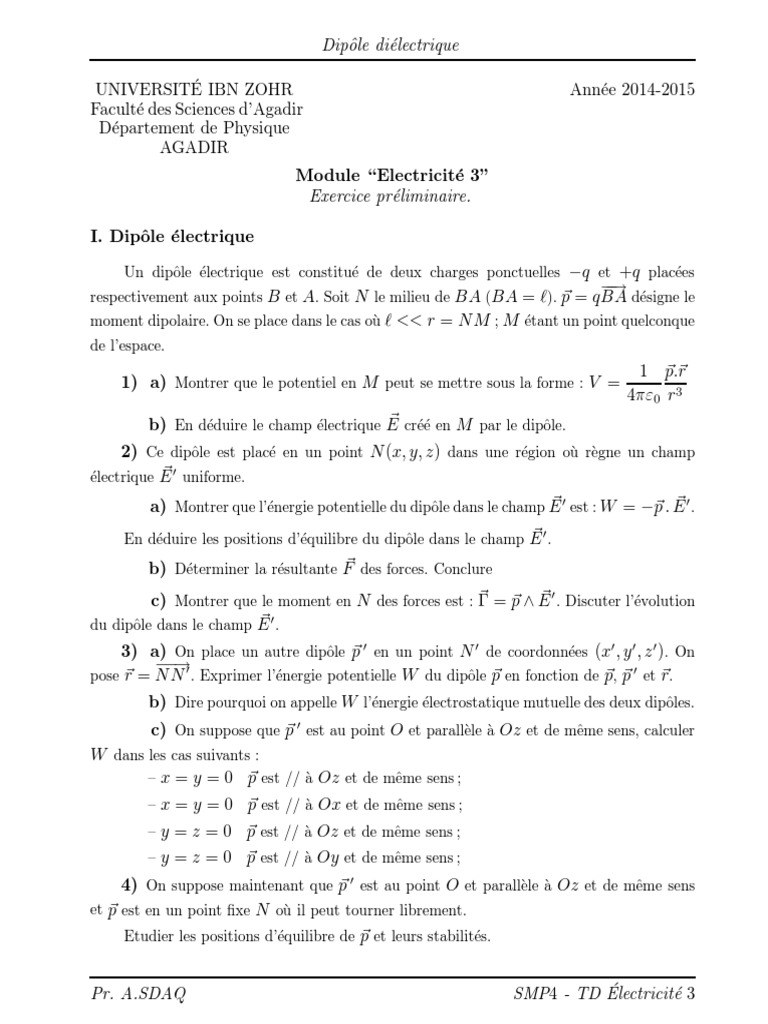

Dipôle diélectrique

UNIVERSITÉ IBN ZOHR Année 2014-2015

Faculté des Sciences d’Agadir
Département de Physique
AGADIR
Module “Electricité 3”
Exercice préliminaire.

I. Dipôle électrique
Un dipôle électrique est constitué de deux charges ponctuelles −q et +q placées
−−→
respectivement aux points B et A. Soit N le milieu de BA (BA = `). p
~ = q BA désigne le
moment dipolaire. On se place dans le cas où ` << r = N M ; M étant un point quelconque
de l’espace.
1 p~.~r
1) a) Montrer que le potentiel en M peut se mettre sous la forme : V =
4πε0 r 3
~ créé en M par le dipôle.
b) En déduire le champ électrique E
2) Ce dipôle est placé en un point N (x, y, z) dans une région où règne un champ
~ 0 uniforme.
électrique E
~ 0 est : W = −~p . E
a) Montrer que l’énergie potentielle du dipôle dans le champ E ~ 0.
~ 0.
En déduire les positions d’équilibre du dipôle dans le champ E
b) Déterminer la résultante F~ des forces. Conclure
c) Montrer que le moment en N des forces est : ~Γ = ~p ∧ E
~ 0 . Discuter l’évolution
~ 0.
du dipôle dans le champ E
3) a) On place un autre dipôle ~p 0 en un point N 0 de coordonnées (x0 , y 0 , z 0 ). On
−−→
r = N N 0 . Exprimer l’énergie potentielle W du dipôle p~ en fonction de ~p, ~p 0 et ~r.
pose ~
b) Dire pourquoi on appelle W l’énergie électrostatique mutuelle des deux dipôles.
~ 0 est au point O et parallèle à Oz et de même sens, calculer
c) On suppose que p
W dans les cas suivants :
–x=y=0 p ~ est // à Oz et de même sens ;
–x=y=0 p
~ est // à Ox et de même sens ;
–y=z=0 p est // à Oz et de même sens ;
~
–y=z=0 p est // à Oy et de même sens ;
~
4) On suppose maintenant que p~ 0 est au point O et parallèle à Oz et de même sens
et ~
p est en un point fixe N où il peut tourner librement.
Etudier les positions d’équilibre de ~
p et leurs stabilités.

Pr. A.SDAQ SMP4 - TD Électricité 3
