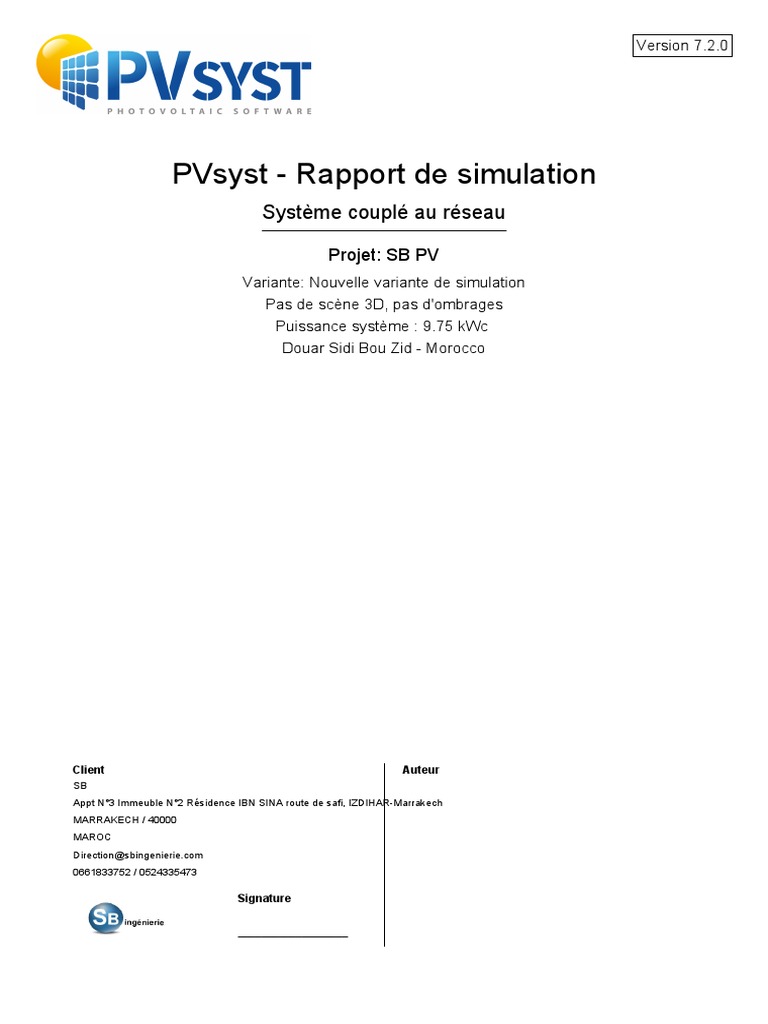

Version 7.2.

PVsyst - Rapport de simulation

Système couplé au réseau

Projet: SB PV
Variante: Nouvelle variante de simulation
Pas de scène 3D, pas d'ombrages
Puissance système : 9.75 kWc
Douar Sidi Bou Zid - Morocco

Client Auteur
SB
Appt N°3 Immeuble N°2 Résidence IBN SINA route de safi, IZDIHAR-Marrakech
MARRAKECH / 40000
MAROC
Direction@sbingenierie.com
0661833752 / 0524335473

Signature

___________________
 Projet: SB PV
Variante: Nouvelle variante de simulation

PVsyst V7.2.0
VC0, Simulé le :
16/10/21 13:06
avec v7.2.0

Résumé du projet
Site géographique Situation Paramètres du projet
Douar Sidi Bou Zid Latitude 31.52 °N Albédo 0.20
Morocco Longitude -8.06 °W
Altitude 544 m
Fus. horaire UTC

Données météo
Douar Sidi Bou Zid
Meteonorm 8.0 (1996-2015), Sat=100 % - Synthétique

Résumé du système
Système couplé au réseau Pas de scène 3D, pas d'ombrages

Orientation plan capteurs Ombrages proches Besoins de l'utilisateur

Plan fixe Sans ombrages Profil journalier
Inclinaison/Azimut 30 / 0 ° Normalisation mensuelle
Moyenne 72 kWh/Jour

Information système
Champ PV Onduleurs
Nombre de modules 30 unités Nombre d'unités 1 Unité
Pnom total 9.75 kWc Pnom total 8.20 kWac
Rapport Pnom 1.189

Résumé des résultats

Energie produite 17.55 MWh/an Productible 1800 kWh/kWc/an Indice perf. PR 83.78 %
Fraction solaire (SF) 54.19 %

Table des matières

Résumé du projet et des résultats 2
Paramètres généraux, Caractéristiques du champ de capteurs, Pertes système 3
Besoins de l'utilisateur 4
Résultats principaux 5
Diagramme des pertes 6
Graphiques spéciaux 7

16/10/21 PVsyst Licensed to Page 2/7

 Projet: SB PV
Variante: Nouvelle variante de simulation

PVsyst V7.2.0
VC0, Simulé le :
16/10/21 13:06
avec v7.2.0

Paramètres généraux
Système couplé au réseau Pas de scène 3D, pas d'ombrages

Orientation plan capteurs

Orientation Configuration des sheds Modèles utilisés
Plan fixe Pas de scène 3D Transposition Perez
Inclinaison/Azimut 30 / 0 ° Diffus Perez, Meteonorm
Circumsolaire séparément

Horizon Ombrages proches Besoins de l'utilisateur

Pas d'horizon Sans ombrages Profil journalier
Normalisation mensuelle
Moyenne 72 kWh/Jour

Caractéristiques du champ de capteurs

Module PV Onduleur
Fabricant JA Solar Fabricant Fronius USA
Modèle JAM60-S09-325-PR Modèle Primo 8.2-1 / 220
(Base de données PVsyst originale) (Base de données PVsyst originale)
Puissance unitaire 325 Wc Puissance unitaire 8.20 kWac
Nombre de modules PV 30 unités Nombre d'onduleurs 2 * MPPT 50% 1 Units2
Nominale (STC) 9.75 kWc Puissance totale 8.2 kWac
Chaîne d'optimiseurs 2 Chaînes x 15 En série Tension de fonctionnement 80-800 V
Aux cond. de fonct. (50°C) Rapport Pnom (DC:AC) 1.19
Pmpp 8.85 kWc
U mpp 454 V
I mpp 19 A

Optimiseur Tigo
Modèle TS4-L UHD-Core
Puissance unitaire 475 W
Modules 1 Chaîne x 1 en série

Puissance PV totale Puissance totale onduleur

Nominale (STC) 10 kWc Puissance totale 8.2 kWac
Total 30 modules Nbre d'onduleurs 1 Unité
Surface modules 49.5 m² Rapport Pnom 1.19

Pertes champ
Fact. de pertes thermiques Pertes câblage DC Perte de qualité module
Température modules selon l'irradiance Rés. globale champ 391 mΩ Frac. pertes -0.8 %
Uc (const) 20.0 W/m²K Frac. pertes 1.5 % aux STC
Uv (vent) 0.0 W/m²K/m/s

Pertes de mismatch modules

Frac. pertes 0.0 % au MPP

Facteur de perte IAM

Effet d'incidence (IAM): Fresnel, verre normal, n = 1.526

0° 30° 50° 60° 70° 75° 80° 85° 90°

1.000 0.998 0.981 0.948 0.862 0.776 0.636 0.403 0.000

16/10/21 PVsyst Licensed to Page 3/7

 Projet: SB PV
Variante: Nouvelle variante de simulation

PVsyst V7.2.0
VC0, Simulé le :
16/10/21 13:06
avec v7.2.0

Besoins de l'utilisateur
Profil journalier, Normalisation mensuelle, moyenne = 72 kWh/jr

Jan. Fév. Mars Avr. Mai Juin Jui. Août Sep. Oct. Nov. Déc. Ann.
1.60 1.60 1.60 1.60 2.80 2.80 2.80 2.80 2.80 2.80 1.60 1.60 26.4 MWh

Charge horaire 0h 1h 2h 3h 4h 5h 6h 7h 8h 9h 10 h 11 h
0.91 0.91 0.91 0.91 0.91 0.91 0.91 0.91 3.62 3.62 3.62 3.62 kW
12 h 13 h 14 h 15 h 16 h 17 h 18 h 19 h 20 h 21 h 22 h 23 h
3.62 3.62 3.62 3.62 3.62 3.62 3.62 0.91 0.91 0.91 0.91 0.91 kW

Profil journalier Normalisation mensuelle

16/10/21 PVsyst Licensed to Page 4/7

 Projet: SB PV
Variante: Nouvelle variante de simulation

PVsyst V7.2.0
VC0, Simulé le :
16/10/21 13:06
avec v7.2.0

Résultats principaux
Production du système
Energie produite 17.55 MWh/an Productible 1800 kWh/kWc/an
Indice de performance (PR) 83.78 %
Fraction solaire (SF) 54.19 %

Productions normalisées (par kWp installé) Indice de performance (PR)

Bilans et résultats principaux

GlobHor DiffHor T_Amb GlobInc GlobEff EArray E_User E_Solar E_Grid EFrGrid
kWh/m² kWh/m² °C kWh/m² kWh/m² MWh MWh MWh MWh MWh
Janvier 103.5 33.15 11.92 154.2 151.4 1.360 1.600 0.848 0.467 0.752
Février 117.6 37.40 13.57 159.6 156.4 1.399 1.600 0.926 0.426 0.674
Mars 161.5 56.78 16.97 189.5 184.9 1.628 1.600 1.018 0.555 0.582
Avril 186.6 61.41 18.62 194.1 189.0 1.644 1.600 1.021 0.567 0.579
Mai 205.3 74.61 22.31 191.9 186.0 1.613 2.800 1.456 0.100 1.344
Juin 222.4 76.60 25.60 199.8 193.7 1.653 2.800 1.548 0.047 1.252
Juillet 222.5 84.40 29.14 205.5 199.4 1.670 2.800 1.563 0.048 1.237
Août 198.6 81.99 29.38 199.3 194.0 1.621 2.800 1.513 0.050 1.287
Septembre 165.6 50.35 25.21 185.4 180.8 1.525 2.800 1.385 0.087 1.415
Octobre 137.6 46.18 22.56 173.7 169.8 1.461 2.800 1.314 0.098 1.486
Novembre 105.9 38.08 16.33 152.9 149.9 1.338 1.600 0.890 0.403 0.710
Décembre 92.3 32.19 13.11 141.8 139.0 1.256 1.600 0.823 0.391 0.777
Année 1919.5 673.13 20.44 2147.9 2094.1 18.169 26.400 14.305 3.240 12.095

Légendes
GlobHor Irradiation globale horizontale EArray Energie effective sortie champ
DiffHor Irradiation diffuse horizontale E_User Energie fournie à l'utilisateur
T_Amb Température ambiante E_Solar Energie du soleil
GlobInc Global incident plan capteurs E_Grid Energie injectée dans le réseau
GlobEff Global "effectif", corr. pour IAM et ombrages EFrGrid Energie du réseau

16/10/21 PVsyst Licensed to Page 5/7

 Projet: SB PV
Variante: Nouvelle variante de simulation

PVsyst V7.2.0
VC0, Simulé le :
16/10/21 13:06
avec v7.2.0

Diagramme des pertes

1919 kWh/m² Irradiation globale horizontale
+11.9 % Global incident plan capteurs

-2.50 % Facteur d'IAM sur global

2094 kWh/m² * 50 m² capt. Irradiation effective sur capteurs

efficacité aux STC = 19.70 % Conversion PV

20.43 MWh Energie champ nominale (selon effic. STC)

-0.37 % Perte due au niveau d'irradiance

-9.78 % Perte due à la température champ

-0.48 % Perte d'efficacité optimiseur

+0.75 % Perte pour qualité modules

0.00 % Perte du champ pour "mismatch"

-1.18 % Pertes ohmiques de câblage
18.19 MWh Energie champ, virtuelle au MPP

-3.42 % Perte onduleur en opération (efficacité)

-0.14 % Perte onduleur, surpuissance

0.00 % Perte onduleur, limite de courant
0.00 % Perte onduleur, surtension
0.00 % Perte onduleur, seuil de puissance
réseau
0.00 % Perte onduleur, seuil de tension
consommation
17.55 MWh Energie à la sortie onduleur

12.09 14.31 3.24 MWh Energie injectée dans le réseau

à l'utilis. à l'utilis. au réseau

du réseau du soleil

16/10/21 PVsyst Licensed to Page 6/7

 Projet: SB PV
Variante: Nouvelle variante de simulation

PVsyst V7.2.0
VC0, Simulé le :
16/10/21 13:06
avec v7.2.0

Graphiques spéciaux
Diagramme d'entrée/sortie journalier

Distribution de la puissance de sortie système

16/10/21 PVsyst Licensed to Page 7/7
