CHAPITRE III
: Calcul des éléments secondaires - 19 -
CALCUL DES ÉLÉMENTS SECONDAIRES

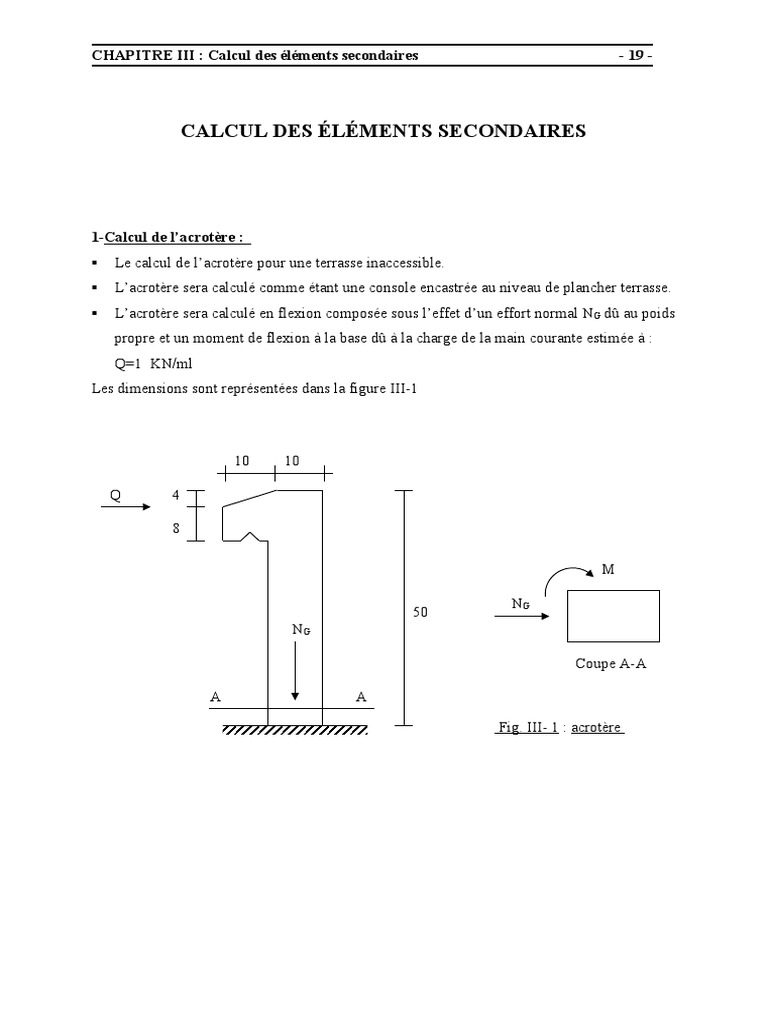

1-Calcul de l’acrotère :
 Le calcul de l’acrotère pour une terrasse inaccessible.
 L’acrotère sera calculé comme étant une console encastrée au niveau de plancher terrasse.
 L’acrotère sera calculé en flexion composée sous l’effet d’un effort normal NG dû au poids
propre et un moment de flexion à la base dû à la charge de la main courante estimée à :
Q=1 KN/ml
Les dimensions sont représentées dans la figure III-1
10 10
Q 4
NG
50
NG
Coupe A-A
A A
Fig. III- 1 : acrotère

CHAPITRE III : Calcul des éléments secondaires - 20 -
1.1-Calcul à l’E.L.U :
Poids propre (effort normal ) :
G= 25x S . S : surface de l’acrotère
S=(0.5x0.1) + (1/2 x0.4 x0.1)+(0.08x 0.1)
S=0.06 m2
G=25x0.06 = 1.5 KN/ml
Nu =1.35 x G =1.35 x1.5
Nu =2.03 KN/ml
Surcharge : Q=1 KN/ml
Qu =1.5xQ  Qu =1.5 KN/ml
Le moment : Mu =Qu x h=1.5x 0.5
Mu =0.75 KN/-m (moment d’encastrement )
Calcul de l’excentricité :
e0 = Mu / Nu = 0.75/2.02  e0 =0.37 m
e1 = ht / b =0.10 /6 =0.017 m
e0 = 0.37 m  e1 = 0.017 m  la section est partiellement comprimée.
 Calcul du ferraillage :
Moment fictif : Mf =(NxF)+M
N- effort normal
F- distance entre le point d’application N et le centre au armature tendue.
F= e0 +(d- h t /2) =0.37 +(0.08-0.1/2) ht =0.10 m
F=0.40 m d=0.10 –0.02 =0.08 m
Donc : Mf =(2.03x 0.40)+0.75  Mf =1.656 KN-m
 = Mf /b. d2 .fsu =1.56x10-3 / 1x(0.08)2 x 14.2  =0.017
 =
 =0.021
 =1-0.4  =1-(0.4x 0.021)
 A1 = Mf /.d.σst = [1.54 x 10-3 / 0.992 x 0.08 348 ] x104
 A1 =0.55 cm2
 A= A1 – [Nu / σst ] = 0.55-[((2.03x 10-3 ) / 348) x104 ]
 A= 0.49 cm2
On remarque que c’est une section faible (petite ), alors on calcul la section minimale.
4 cm2 / m périmètre 4/(0.12+1) x 2
Amin= Mmax  Amin= Mmax
0.2 B/100 0.2 (12x100)/100
1.78 cm2 /
Amin =Mmax  Amin =2.4 cm2
2.4 cm2
soit : 5T8 avec A=2.51 cm2 , e=20 cm
Armature de Réparation :
AR =1/3 x A =1/3(2.51)  AR =0.83 cm2
Soit 4T8 avec A=2.01 cm2 , e=10 cm
Le ferraillage est représenté sur la figure III-2.
5T8/e =20 cm
4T8/e=10 cm
Fig III-2 ferraillage de l’acrotère
1-2-Calcul à l’E.L.U :
 Poids propre : G=1.5 KN/ml  Ns =G
 Q=1 KN/ml  Qs =Q
 Le moment : Ms =Qs x h = 1x 0.5 = 0.5 KN-m
 e0 =0.33 m
 e1 =0.02 m
e0 e1 =  la section est partiellement comprimée.

 Calcul du ferraillage :
 Mf =1.025
 =0.011
 =0.014
 =0.994
 A1 =0.37 cm2
 A=0.33 cm2
On remarque que ma section faible (petite), alors on calcul la section minimale :
Amin =2.4 cm2
le même ferraillage que celui à l’E.L.U.
2-Calcul des parties en saillie(balcon) :
Le plancher contient une partie en saillie (balcon ) qu’on doit étudier.
Le calcul se fait pour une bande de 1 cm.
q P
0.15m
1.40 m
2-1-Détermination des charges :

 Charge répartie (q) :
 Poids propre de la dalle : G1 =25 x 0.15 = 3.75 KN/m2
 Enduit en ciment sous plafond (e=1.5 cm) : G2 =1.8 x 0.15 = 0.27 KN/m2
 Revêtement + mortier de pose (e=5 cm) : G3 =1.84 KN/m2
 Charge permanente : G=G1 + G2 + G3 =5.87 KN/m2
 Surcharge d’exposition Q=3.5 KN/m2
L’E.L.U : qu =1.35 G +1.5 Q =[(1.35 x 5.87)+(1.5 x 3.5)]x 1 = 13.17 KN/ml
L’E.L.S : qs =G+Q = [5.87+3.5] x 1 = 9.37 KN/ml
 Charge concentrée (P) :
 La hauteur du garde corps est : h=0.90 m
 Poids propre de la brique creuse (e=10 cm) : 0.9 KN/m2

 Enduit en ciment (e=1.5 cm de part et d’autre ) : 18 x 0.03 = 0.54 KN/m2
Soit : P=(0.54+0.9)x 0.9 x 1 = 1.3 KN.
2-2-Détermination des sollicitations :
P : la langueur de l’élément (balcon )
Mu = qu (l2 / 2 ) + 1.35 x Pxl
= 13.17 [(1.4)2/ 2]+1.35 x 1.3 x 1.4 =15.36 KN-m Mu =15.36 KN-m
Mser =qs =(l2 /2 )+P xl
=9.37 [(1.4)2/2] +(1.3x 1.4 ) =11 Mser =11 KN-m
2-3-Férraillage :
 L’E.L.U :
f bu =14.2 MPa ; σst =348 MPa ; d= 0.15 – 0.025 =0.125 m
 bu =(Mu / b. d2 f bu )=(15.36 x 10-3 ) /[1.(0.125)2 . 14.2]= 0.069
= Mu /Mser = 15.36 /11= 1.40
Pour un acier Fe E400, nous avons : eu =[3440. + 49 fc28 – 3050 ]10-4
Pour =1.40, on a eu =0.299
 bu =0.96   eu =0.299  A’=0
 bu =0.69  0.275  on utilise la méthode simplifiée.
Zb =d[1-0.6  bu ] = 0.125 [1-0.6 x 0.069]=0.120 m
A = (Mu /Zb .st )= (15.36 x 10-3 x 104 )/ (0.120 x 348)= 3.68 cm2
Condition de non fragilité :
Amin =(0.23 x b x d x ft2s ) / fe
=(0.23 x 1x 0.125 x 2.1) /400
=1.5 cm2
A  Amin OK
Soit : * 5T10 (AS =3.39 cm2 /ml) espace de 20 cm
* AR = AS /4= 0.98 cm2 (AR - armature de réparation )
Soit : 4T8 (AR =2.01 cm2 /ml) espace de 25 cm.
2-4- Vérification à l’E.L.S :
On doit calculer la position de l’axe neutre à l’E.L.S en tenant compte de la section
d’armature choisie (AS =3.39), pour cela, il faut résoudre l’équation suivante :
b. Y2ser + 58.95 Yser – 15 . d .AS =0
100. Y2ser + 58.95 Yser –736.87 =0 , après calcul, on trouve : Yser = 2.44 cm.
L’inertie de la section homogène :
Les contraintes en services sont les suivantes :

 Contrainte du béton : σbc =K. Yser =171 x 2.44 x 10-2 = 4.17 MPa
 Contrainte de l’acier : σs =n. K(d-Yser )=15 x 171 x(12.5-2.44)10-2 =258 MPa
σbc =4.17 0.6 fc2S =15 MPa C.V.
σbc =258min.(0.6 fe ;110 )=202 MPa C.V
donc la section d ‘armature calculée à l’E.L.U. n’est pas retenue.
 On augmente la section d’armature. Soit : 7T10 avec AS=5.49 cm2
Pour : AS=5.49 cm2, on a Yser=2.82 cm
I=8463.4 cm4
K=130 MN/m3
 Contrainte du béton σbc =K. Yser =130 x 2.82 x 10-2 = 3.67 MPa
 Contrainte de l’acier : σs =n. K(d-Yser )=15 x 130 x(12.5-2.82)10-2 =188.76 MPa
σbc =3.67MPa 0.6 fc2S =15 MPa C.V.
σbc =188.76MPa min.(0.6 fe ;110 )=202 MPa C.V
Donc la section d ‘armature choisie (7T10 espacées de 14.3 cm) est retenue.
2-5- Vérification de l’effort tranchant :
T = qu .l +1.35.P
=(13.17 x 1.4)+(1.35x 1.3)=20.19 KN
=T/(b.d)
=(20.19 x 10-3 )/(1 x 0.125)=0.16 MPa
=0.05 fc2S =1.25 MPa =0.16 MPa C.V
2-6-Contre-poids :
Gcp =G8
Avec : Gcp =poids propre du contrepoids
G8 =poids propre du balcon
Gcp = GB  5.3 x a x 0.25 =4.5 x 1.2 x 0.15
 a=0.60 m
3-Calcul des dalles pleines :

3-1-Type des pleines :
Ly=4.50
Lx=3.00
Fig A :couverture de la cage d’escalier Fig B :couverture du local machine
Fig C :Dalle pleine du réservoir Fig D :couverture du reservoir
3-2-Epaisseur de la dalle pleine :

l’épaisseur : L/30  e  L/20
450/30  e  300/20  15 cm  e  22.5 cm
3-3- Exemple de calcul :
On prend pour exemple de calcul la couverture de la cage d’escalier (fig. A).
On ferraille un panneau de (LX . LY )= (3 x 4.5)m² et de 20 cm d’épaisseur.
Les charges appliquées sur la dalle sont :
 P= poids de la cabine + machinerie + contrepoids (P=16.3 KN/m²)
 Q= surcharge d’exposition (Q= 4 KN/m² 4personnes)
 P’= poids de la dalle = 0.2 x 25 =5 KN/m²
Soit : G=P+P’ =21.3 KN/m²
qu =(1.35 G + 1.5 Q) x 1
=[(1.35 x 21.3)+1.5 x 4)) x 1
=34.64 KN/ml
On note : LX =3.00 m et Ly =4.50 m
= LX / LY = 3.00/4.50 = 0.67 0.4 la dalle porte dans les deux sens.
Les moments pour une bande de largeur unitaire sont :
*Moment dans la dalle partiellement encastrées :

 En travée :
 Suivant LX : MtX =0.85 M0X = 19.14 KN-m
 Suivant LY : Mty =0.75 M0y =6.68 KN-m
 En appui :
 Encastrement partiel : Map =0.3 M0X =6.67 KN-m
 Encastrement total : Mat =0.5 M0X = 11.26 KN-m
0.3Mox
Mtx
0.85/0.75
0.3Mox
0.5Mox 0.5Mox
Mty
*Valeur minimale à respecter :

En travée : Mty =6.68 KN-m  MtX /4 = 19.14/4 = 4.97 KN-m OK
*Ferraillage :
 En travée :
 Suivant LX :
MtX =19.14 KN-m
d = 0.2 –0.025 =0.175 m
bu = (Mbu /b. d² fbu ) = (19.14 x 10-3 )/ (1 .(0.175)². 14.2 )= 0.044
pour un acier FeE400 : eu =(3440  + 49 fc2s – 3050) 10-4
= q / (G+Q) =34.76 / (21.3+4) =1.374, fc2s –25 MPa
 lu =0.290
bu =0.044  eu =2.90  A’=0
bu =0.044  0.275  méthode simplifiée.
Zb =d [1- 0.6 .bu ]
=0.175[1-(0.6 x 0.044)]=0.170 m
soit 5T10= 3.23 cm²/ml avec e=20 cm 5T10 /e=20 cm

 Suivant LY :
MtY =6.68 KN-m
d = 0.2 –0.025 =0.175 m
bu = (Mty /b. d² fbu ) = (6.68 x 10-3 )/ (1 .(0.175)². 14.2 )= 0.015
bu =0.015  eu =2.90  A’=0
Zb =d [1- 0.6 .bu ]
=0.175[1-(0.6 x 0.015)]=0.173 m
soit 4T8= 2.01 cm²/ml avec e=25 cm 4T8 /e =25 cm

 En appui :
Ma max =11.26 KN-m
d= 0.2 – 0.025 =0.175 m

bu = (Ma max /b. d² fbu ) = (11.26 x 10-3 )/ (1 .(0.175)². 14.2 )= 0.026
bu =0.026  eu =2.90  A’=0
Zb =d [1- 0.6 .bu ]
=0.175[1-(0.6 x 0.026)]= 0.172 m
soit 4T8= 2.01 cm²/ml avec e=25 cm 4T8 /e =25 cm
 Vérification des espacements :

 En travée :
- Suivant Lx : St=20 cm  St limite = min. {3.h, 33 cm}=33 cm C.V
- Suivant Ly : St=25 cm  St limite = min. {3.h, 33 cm}=33 cm C.V
 En appui : St=25 cm  St limite = min. {4.h, 45 cm}=45 cm C.V
 Vérification de l’effort tranchant :
u =Tmax / (b. d ) , T max : entre Tx et T Y
Tx = (qu .Lx ) /2 = (34.67 x 3) /2=52.14 KN
Ty = (qu .Ly ) /2 = (34.67 x 4.5) /2=78.21 KN
Tmax = Ty = 87.21 KN
u =Tmax / (b. d) = (87.21 10-3 ) / (1 x 0.175) = 0.45 MPa
u =(0.07 . fc2S ) / b = 1.17 MPa
u= 0.45 MPa  u =1.17 MPa C.V
On suit la même démarche de calcul de l’exemple illustré précédemment.

Les résultats sont récapitulés dans les tableaux représentés ci-dessous
:
Dimension Charges Charges Moments A calculée

Barre choisie
Type (m) (KN/m²) qu=1.35G +1.5Q (KN-m) (cm²/ml)
Lx Ly G Q KN/ml Mx My Lx Ly Lx Ly
A 3.00 4.50 21.3 4 34.76 19.14 6.68 3.23 1.10 5T10/e=20 4T8/e=25
B 3.00 4.50 5 1 8.25 4.55 1.58 0.75 0.26 5T8/e=25 4T8/e=25
C 3.00 4.50 5 13 26.25 14.46 5.04 2.42 0.83 5T10/e=25 4T8/e=25
D 3.00 4.50 5 1.5 9.00 4.96 1.73 0.82 0.28 5T8/e=25 4T8/e=25
Tableau III-1 : Ferraillage en travée
Dimension Charges Charges

Moments A calculée
Type (m) (KN/m²) qu=(1.35G +1.5Q) Barre choisie
(KN-m) (cm²/ml)
Lx Ly G Q KN/ml
A 3.00 4.50 21.3 4 34.76 11.26 1.85 4T8/e=25cm
B 3.00 4.50 5 1 8.25 2.68 0.44 4T8/e=25cm
C 3.00 4.50 5 13 26.25 8.51 1.41 4T8/e=25cm
D 3.00 4.50 5 1.5 9.00 2.92 0.48 4T8/e=25cm
Tableau III-2 : Ferraillage en appui
4- Calcul du plancher :
Le plancher corps creux se compose d’une dalle de compression (5cm) et hourdis (20 cm).
Les poutrelles sont disposées dans le sens longitudinal (suivant X).

Dans notre construction, il y a quatre types de poutrelles qu’on doit étudier chacune
séparément.
4-1-Types de poutrelles :
 Poutrelles sur 6 appuis : (plancher étage + plancher terrasse ).
3.25 5.30 4.50 5.30 3.25
 Poutrelles sur 5 appuis (plancher étage courant + plancher terrasse)
3.80 1.50 4.50 5.30
 Poutrelles sur 3 appuis (plancher étage courant + plancher terrasse)
3.25 5.30
 Poutrelles sur 2 appuis (plancher étage courant)
3.80
4-2-Chargement :
 Plancher terrasse : G=6.26 KN/m² ; Q=1 KN/m²
qu =1.35 G + 1.5 Q = 9.95 KN/m²

qser =G + Q =7.26 KN/m²
 Plancher étage courant : G=5.92 KN/m² ; Q= 1.5 KN/m²
qu =1.35 G + 1.5 Q = 10.24 KN/m²
qser =G + Q =7.42 KN/m²
4-3-Etude des poutrelles
b= 60 cm, b0 =12 cm , ht =25 cm
 Plancher étage courant :
q1 = qu x b =10.24 x 0.6  qu =6.14 KN/m
 Plancher terrasse :
q = qu x b =9.95 x 0.6  q =5.97 KN/m
4-3-1-Calcul des sollicitation
La méthode forfaitaire n’est pas applicable parce que la condition n’est pas vérifiée.
c.à.d : 0.8  li /(lui+1 )  1.25
li /(lui+1 ) = 3.25 / 5.3 = 0.8 C.V
Donc, on applique une autre méthode, soit la méthode des trois moments.
Equation générale de la méthode :
(M i-1 x li )+2 x Mi (li + li+1 )+Mi+1 . li+1 +6Ai =0
a) Plancher étage courant :

 Poutrelle type 1 :
M0 M1 M2 M3 M4 M5
l1 =3.25 l2=5.30 l3 =4.50 l4 =5.30 l5 =3.25
M0 =0.15 [(q. li² / 8)] = -1.216 KN-m

M5 =0.15 [(q. li² / 8)] = -1.216 KN-m
A1 =R1d + R2g = [(2/3) . (l1 /2). (q. li² / 8)]+[(2/3) (l2 /2). (q. l2² / 8)]
A1 =(q. l13 / 24) + ( q. l13 / 24) = 46.86
A2 =61.40
A3 =61.40 , A4 =46.86
M0 =l1 +2M1 (l1 +l 2 )+ M2 . l 2 +6A1 =0
M1 =l2 +2M2 (l2 +l3 )+ M3 . l 3 +6A2 =0
M2 =l3 +2M3 (l3 +l 4)+ M4 . l 4 +6A3 =0 4 équations à 4 inconnus

M3 =l4 +2M4 (l4 +l 5 )+ M5 . l 5 +6A4 =0
-3.95+17.1 M1 +5.3 M2 .+281.16 =0

5.3 M1 +19.6 M2 +4.5 M3 +368.40=0
4.5 M2 +19.6 M3 +5.3 M4 +368.40 =0
5.3 M3 +17.1 M4 +3.25 M5 +281.16 =0
Après résolution des équations, on a :

M0 = -1.216 KN-m , M1 = -12.32 KN-m , M2 = -12.53 KN-m
M3 = -12.53 KN-m , M4 = -12.32 KN-m , M5 = -1.216 KN-m
Mt1 max = ?
(q ²1 /8) = 9.98 KN
(M1 - M0 )/l1 = 3.42 KN
 R0 = 9.98 –3.42
= 6.65 KN = T1
 R1 = 9.98 –3.42
= 13.40 KN = T2
T =0  6.56 –q .x =0
 x=1.06 m
Mt1 max = M (x- 1.06)
=6.56 x 1.06 – 6.14 x [1.06)²/2] - M0
 Mt1 max =2.29 KN-m
idem pour le calcul des autres moments et efforts tranchants.
 Mt1 = 2.29 KN-m , Mt2 =10.90 KN-m, Mt3 =3.05 Kn-m
Mt4 =10.90 KN-m, Mt5 =2.29 KN-m
M max = T 2 = 16.96 KN

M0 M1 M2 M3 M4
l1 =3.80 l2=1.50 l3 =4.50 l4 =5.30

On utilise la même méthode précédante (méthode des trois moments) , on obtient

les résultats suivants ;
En appui : M0 = -1.662 KN-m , M1 = -7.81 KN-m , M2 = -4.47 KN-m
M3 = -17.7 KN-m , M4 = -3.234 KN-m
En travée : Mt1 =7.74 KN-m, Mt2 = 7.17 KN-m
Mt3 = 4.97 KN-m , Mt4 =13.6 KN-m
Effort tranchant : Tmax = T4 = 19.6 KN

M0 M1 M2
l1 =3.25 L2 =5.30

En travée : Mt1 = 1.41 KN-m , Mt2 = 12.75 KN-m ,
Effort tranchant ; Tmax = T2 = 18.53 KN

M0 M1
l =3.80
En appui ; M0 = M1 = -1.66 KN-m

En travée : Mt = 11.08 KN-m
Effort tranchant : T max = 11.7 KN
b) Plancher terrasse :
M0 M1 M2 M3 M4 M5
l1 =3.25 l2=5.30 l3 =4.50 l4 =5.30 l5 =3.25

M3 = -12.22 KN-m , M4 = -11.97 KN-m , M2 = -1.18KN-m
En travée : Mt1 =2.23 KN-m, Mt2 = 8.86 KN-m , Mt3 =2.89 KN-m
Mt4 = 8.86 KN-m , Mt5 =2.23 KN-m

M0 M1 M2 M3 M4
l1 =3.80 l2=1.50 l3 =4.50 l4 =5.30

M3 = -17.3 KN-m , M4 = 3.14 KN-m
En travée : Mt1 =7.14 KN-m, Mt2 = -3.992 KN-m
Mt3 = 4.3 KN-m , Mt4 =13.2 KN-m

M0 M1 M2
l1 =3.25 L2 =5.30

En travée : Mt1 = 1.36 KN-m , Mt2 = 12.42 KN-m ,
Effort tranchant ; Tmax = T2 = 18.02 KN
4-3-2-Ferraillage des poutrelles :

Pour un exemple de calcul, soit poutrelle type 1 du plancher terrasse.
 E.L.U ; Ma max = M2 = 12.22 KN-m , Mt max = Mt2 = 8.86 KN-m
 E.L.S ; Ma max = M2 = 8.90 KN-m , Mt max = Mt2 = 6.53 KN-m
Position de l’axe neutre ;

Mtu = b. h0 fbu (d - h0 /2) avec : fbu =0.85 x fC28 /s =14.2 MPa
Mtu = 60 x 5 x 14.2 x(22.5-5/2 )x10-3 b = 60 cm
Mtu =85.2 KN-m h 0 = 5 cm
d = 25 – 2.5 =22.5 cm
a) En appui ;
Ma max =12.22 KN-m  MTu =85.2 KN-m
 L’axe neutre se trouve dans la table de compression, ce qui conduit au calcul d’une
section rectangulaire (b0 x ht )= (12 x25 ) cm².
u =Ma max /(b0 x d² x fbu )
=12.22 x 103 / 12 x (22.5)² x 14.2
u =0.142  l =0.186 Pivot A.
Soit : 1T 12 (Fil)+ 1T 10 (chap) =1.92 cm²

 Condition de non fragilité :
Amin = 0.23 . b0 . d (ft28 /fe )
Amin = 0.33 cm²  Au =1.92 cm² C.V
 Vérification à l’E.L.S :
Mser = 8.90 KN-m
 Position de l’axe neutre :

(b0 /2) Y²ser + n.(Asc + Ast )Yser – [n . Asc . d’+n. Ast .d]=0 avec b0 =12 cm
6 . Y²ser +28.8 . Yser – 648=0 n=15
Yser =8.27 cm Asc =0
Ast =1.92cm²
d=d’=22.5cm
 Moment d’inertie :
I= (b0 . Y3ser ) / 3 + n .Asc [Yser – d’]² + n. Ast [d’- Yser ]²
I= 8094.23 cm4
bc = 0.6 . fc28
= 15 MPa
bc = Mser .( Yser /I)

= 8.90 x 103 x (8.29/8094.23)
bc = 9.09 MPa
 bc =9.09 MPa  bc =15 MPa C.V
st = n. Mser (d- Yser )/ I
st = 234.70 MPa
 st =234.70 MPa  st =202 MPa C.N.V
D’où : le ferraillage adopté par l’E.L.U n’est pas retenu.
Donc, on augmente la section d’armature.
Soit : 1T 12(Fil) +1T 12(chap)= 2.26 cm²
 Position de l’axe neutre : Yser =8.80 cm
 Moment d’inertie : I= 9088.58 cm4
st =Mser (Yser /I)
=8.61 MPa
 bc =9.09 MPa  bc =15 MPa C.V
st = 201.24 MPa
 st =201.24 MPa  st =202 MPa C.V
a) En travée :
Mt max =8.86 KN-m  Mt u = 85.2 KN-m
 L’axe neutre se trouve dans la table de compression, ce qui conduit au calcul d’une
section rectangulaire (b x ht ) = (60 x 25 ) cm²
u = (M t max /b. d² fbu )
= 8.86 x 103 / 60 x (22.5)² x 14.2
= 0.0205
bu = 0.0205  l =0.186 Pivot A
Au = Mt max /(. d. st )

Au = 8.86 x 10-3 /(0.990 x 22.5 x 348)
Au = 1.14 cm²
Soit : 2T 10 = 1.57 cm²
 Condition de non fragilité :

Amin =[ I /(0.81 . h .V’)] x (f t 28 )/fe
V’= h – V
V= [b0 .h² +(b - b0 ).h²0 ] / 2 [b0 .h .+(b - b0 ).h0 ]
V= 8.06 cm
I= b0 .(h3/3 )+(b - b0 ).(h3/3) ] – [b0 .h +(b - b0 ).h0 ] V²
I=29419.66 cm4
 Amin = 0.45 cm4  Au =1.57 cm² C.V
 Vérification à l’E.L.S :
Mser =6.45 KN-m
 Position de l’axe neutre :
(b0 /2) Y²ser + n.(Asc + Ast )Yser – [n . Asc . d’ +n . Ast .d] =0
6 . Y²ser +23.55 . Yser – 529.88 =0
 Yser =7.64 cm
 Moment d’inertie :
I= (b0 . Y3ser ) / 3 + n .Asc [Yser – d’]² + n. Ast [d’- Yser ]²
I= 6984.08 cm4
bc = 0.6 . ft28
= 15 MPa
bc = Mser .( Yser /I)

= 6.45 x 103 x (7.64 / 6984.08)

bc = 7.06 MPa
 bc =7.06 MPa  bc =15 MPa C.V
st = 206 MPa
 st =206 MPa  st =202 MPa C.N.V
D’où : le ferraillage adopté par l’E.L.U n’est pas retenu.
Donc, on augmente la section d’armature.
Soit : 3T 10 = 2.36 cm²
 Position de l’axe neutre : Yser =8.94 cm
 Moment d’inertie : I= 9367.19 cm4
st =Mser (Yser /I)
=6.16 MPa
 bc =6.16 MPa  bc =15 MPa C.V
st = 140.06 MPa
st =140.06 MPa  st =202 MPa C.V
 Vérification et calcul élémentaire :

 Vérification de l’effort tranchant :
Tmax = T4 = 19.60 KN (plancher étage courant , poutrelle type 2)
u = Tmax /(b0 .d)
= 19.60 x 10-3 / (0.12 x 0.225)
= 0.73 MPa
u = min 0.2 x [(fc28 )/b ]= 3.33 MPa (Fissuration peu préjudiciable)
5 MP
u =0.73 MPa  u =3.33 MPa C.V (Il ne peut pas avoir de cisaillement)
 Diamètre des armatures transversales :
l = 12 mm
l  min. ht /35 = 250/35 =7.14  8mm
b0 /10 = 120/10 =12 mm
D’où : t =8 mm At =2  8
At =1.00 cm²
 Calcul des espacements :

St = min. (St1 , St2 ; St3 )
St1 min (0.9 .d ; 40 cm) = 20.25 cm
St2  (At . fe )/(0.4 . b0 ) avec : fe =235 MPa (R.L)
St2  (1 x 235)/ (0.4 x 12) =48.95 cm
St3 =(0.8 At . fe) / b0 (u – 0.3 . ft28 )
St3 = 156.67 cm
 St =15 cm.
 Pourcentage minimal d’armature :
[At /(b0 . St ) ]. fe =1.3 MPa  0.4 MPa C.V
- Ancrage des armatures :

 Valeur limite de la contrainte d’adhérence (s )
s =0.6 x ² x ft28 avec =1.5 (HA)
s =2.385 MPa
 Longueur de scellement droit (Ls )
Ls = (. fe )/(4. s )
Ls =35.3 cm  b=30 cm (de la poutre).
On adoptera donc un ancrage courbe.
Pour assurer l’ancrage, il faut donc :
L1 +2.56 L3  Ls – 3.92 x r
L =0.4 Ls
L =14.12 cm
HA r=5.5 . =55 cm
L1 =L-3.5 . 
L1 =14.12 – 3.5 (1)
L1 =10.62 cm
L3 =6 . 
L3 =6 cm
L1 + 2.56 L3 =25.98 cm
LS – 3.92 (r) =13.74 cm
 25.98 cm  13.74 cm CV.

Donc, pour un 10, l’ancrage est réalisé par crochet à 45°.
-Influence de l’effort tranchant au voisinage de l’appui :
a)Vérification des armatures longitudinales :
A 1.15 (Tmax /fe ) avec A = 2.26 cm² (2T 12)
 Tmax  (A. fe /1.15)
Tmax  (2.26 x 10-4 x 400 x 103 )/1.15
 Tmax =19.60 KN  78.61 KN CV
b)Vérification de la compression :
bc =(2Tmax / b0 . a)  (0.8 fc28 / b ) avec : a=0.9 . d
 Tmax (0.8 .fc28 / b ).(b0 . a /2)
 Tmax  (0.8 x 25 / 1.5) .(12 x0.9 x 22.5 x 10-1 ) / 2
 Tmax = 19.60 KN  162 KN CV
- Vérification de la flèche :
 h/L  1/22.5  25/530 = 1/21  1/22.5 CV
 h/L  (Mt /15 M0 )  0.047  0.28 CV
avec: Mt =8.86 KN-m
M0 =20.96 KN-m
 (A /b0 .d)  3.6/fe  0.008  0.009 CV
-Vérification de la dalle de compression :
A = 4L/fe avec : L=60 cm , fe =235 MPa
A =1.02 cm²/ml soit : 56=1.41 cm²/ml, avec St=20 cm
A11 = A /2
A11 = 0.51 cm²/ml soit : 36=0.85 cm²/ml, avec St=33 cm
Pour un choix pratique, on va opter pour un treillis soudé 6(15/15).
Idem pour les autres types de poutrelles.
Les résultats obtenus sont représentés sur le tableau ci-dessous :

Moments A calculée
Sections adoptées
(KN-m) (cm²/ml)
plancher Type
appui travée appui travée Appui travée
1 12.53 10.90 1.74 1.41 2T12 3T10

Etage courant
1T14 +
2 17.80 13.60 2.59 1.77 3T10
1T12
3 15.21 12.75 2.16 1.65 2T12 3T10
4 1.66 11.08 0.21 1.44 2T12 3T10
1 12.22 8.86 1.70 1.14 2T12 3T10

terrrsse
1T14 +
2 17.30 13.20 2.50 1.71 3T10
1T12
3 14.79 12.41 2.10 1.61 2T12 3T10
Tableau III-3 : Moments et sections d’armatures calculées et adoptées
5-Etude des escaliers :

Nous distinguons 3 types d’escaliers dont les schémas statistiques se présentent comme suit :
A A
B
qv qv qp
B qp
0.9 1.4 1.50 1.55

RB 0RA RB RA
*Type 3* *Type 1*
qv
qp qp
1.3 1.50 1.35

RA5 RB
*Type2 *
5-1-Chargement :
*Volée : Gu =6.63 KN/m² , Qv =2.5 KN/m²
*Palier : Gp =4.92 KN/m² , Qp =2.5 KN/m²
5-2-Calcul des sollicitations :
*Palier ;
ELU : qpu =[(1.35 . Gp )+(1.5 Qu )]x 1=10.39 KN/ml
ELS : qps =(Gp + Qu ) x 1=7.42 KN/ml
*Volée :
ELU : qvu =[(1.35 . Gv )+(1.5 Qv )]x 1=12.70 KN/ml
ELS : qvs =(Gv+ Qv ) x 1=9.13 KN/ml
On prend pour un exemple de calcul type 1.
 L’E.L.U :
 La charge équivalente :
q/q = (qvu – qpu ) / qpu
= (12.70 –10.39 )/10.39
= 0.22
=22 %  10 %
Donc : la répartition des charges ne change pas.
 Calcul des réactions
FIY=0  RA + RB – (qvu x 1.5)-( qpu x 1.55)=0
 RA + RB =35.15 KN
M/A=0  RB x 3.05-[( qpu x 1.55)x ((1.55/2)+1.50)]-[ qvu x (1.50)²/2]=0
 RB =16.70 KN
d’où RA =18.45 KN
 Calcul du moment isostatique :
M (x)= RA .x-qvu . 1.5.(x-(1.5/2))- qpu (x-1.5)²/2
 M(x)= - 5.2 .x² +14.99 .x +2.6.
pour : Mmax  T(x)=0.
On a : T(x)=dM(x)/d(x)
= - 10.40 .x +14.99
T(x)=0  x=1.44 m
M0 =M(1.44)
= -5.2(1.44)² + 14.99(1.44) + 2.6
= 13.40 KN-m
 Calcul des moments Mt et Ma :
Mt =0.8 . M0 = 10.72 KN-m
Ma =0.3 M0 = 4.02 KN-m
4.02 4.02
10.72
18.45
16.70
Diagramme des moments et des efforts tranchants
 L’E.L.S :
q/q = (qvs – qps ) / qps
= (9.13 –7.42 )/7.42
= 0.23
=23 %  10 %
FIY=0  RA + RB – (qvs x 1.5)-( qps x 1.55)=0
 RA + RB =25.20 KN
M/A=0  RB x 3.05-[( qps x 1.55)x ((1.55/2)+1.50)]-[ qvs x (1.50)²/2]=0
 RB =11.95 KN
d’où RA =13.25 KN
 Calcul du moment isostatique :
M (x)= RA .x-qvs . 1.5.(x-(1.5/2))- qps (x-1.5)²/2
 M(x)= - 3.71 .x² +10.69 .x +1.92.
pour : Mmax  T(x)=0.
= - 7.42 .x +10.69
T(x)=0  x=1.44 m
M0 =M(1.44)
= -3.71 (1.44)² + 10.69(1.44) + 1.92
= 9.62 KN-m
Mt =0.8 . M0 = 7.70 KN-m
Ma =0.3 M0 = 2.87 KN-m
2.87 2.87
7.70
13.25
11.95
 Sollicitation escalier type 1 :

 E.L.U :
Mt max =10.72 KN-m
Ma max = 4.02 KN-m
Tmax =18.45 KN
 E.L.S :
Mt max =7.70 KN-m
Ma max = 2.87 KN-m
Tmax =13.25 KN
5-3-Ferraillage :
(pour une bande de 1 m)
 A l’E.L.U :
a)En travée :
Section (b x h) avec : b=1 m, h=12 cm.
d= 10 cm, fbu 14.2 MPa, st =348 MPa
= Mu / Mser
= 10.72/7.70
= 1.39
lu =[(3440 . )+(49 . fc28 )-3050].10-4
pour : =1.39 ; on a : lu =0.296
bu =Mu / (b. d² fbu )
bu =10.72 x 10-3 /1 x (0.10)² x 14.2
bu =0.075  lu =0.296 A’=0 ( on a pas besoins d’armatures comprimées).
bu =0.075  0.275  Formule simplifiée.
Zb =d[1-( 0.6 . bu )]
=0.10 [1-(0.6 x 0.075)]
Zb =0.096 m
At = Mu / (Zb . st )
At =[(10.72 x 10-3 )/ (0.096 x 348)] x 104
At =3.21 cm²
Amin =0.23 .b .d (ft28 /fe )
Amin =0.23 x 100 x 10 x(2.1/400)
Amin =1.21 cm²
At =3.21 cm²  Amin =1.21 cm² CV
Soit : 4T12=4.52 cm² avec : St=25 cm 4T12/e=25 cm
 Armature de réparation :
Ar  At /4
Ar 4.52 /4
Ar 1.13 cm²
Soit 4T8 =2.01 cm² avec : ST=25 cm 4T8/e=25 cm
b) En appui :
Section (b x h) avec : b=1 m, h=15 cm.
d= 13 cm, fbu 14.2 MPa, st =348 MPa
= Mu / Mser
= 4.02/ 2.87
= 1.40
lu =[(3440 . )+(49 . fc28 )-3050].10-4
lu =0.299
bu =4.02 x 10-3 /1 x (0.13)² x 14.2
bu =0.017
bu =0.017  lu =0.296 A’=0
Zb =d[1-( 0.6 . bu )]
=0.13 [1-(0.6 x 0.017)]
Zb =0.129 m
At = Mu / (Zb . st )
At =[(4.02 x 10-3 )/ (0.129 x 348)] x 104
At =0.90 cm²
Amin =0.23 .b .d (ft28 /fe )
Amin =0.23 x 100 x 13 x(2.1/400)
Amin =1.57 cm²
At  Amin  At = Amin =1.57 cm²
Soit : 4T8=2.01 cm² avec : St=25 cm 4T8 /e=25 cm
 Vérification de la contrainte cisaillement :
Tmax =18.45 KN
u = Tmax /(b0 .d)
= 18.45 x 10-3 / (1 x 0.1)
= 0.18 MPa
u =min 0.2 x [(fc28 )/b ]= 3.33 MPa
5 MP
u =0.18 MPa  u =3.33 MPa C.V
 Vérification des contraintes :
a) Au niveau de la travée :
b)Au niveau de l’appui :
Rayons de courbure de l’axe des barres :

r= 5.5 =6.6 cm
=1.2 cm (H.A-FeE400)
Condition de non- écrasement du béton : r/ 0.2 [1+ (/er)] [(V.s )/fcj ]
V=1
Avec : er=2
fcj =fc28 =25 MPa
(r/ )= (6.6/ 1.2)  0.2.(1+(1.2/2))(1 x (348/25))=1.67
(r/ )=5.5  1.67 CV
Dans les tableaux suivants, nous résumons les résultats obtenus pour les trois types
d’escalier :
ELU ELS
Type 1 Type 2 Type 3 Type 1 Type 2 Type 3
RA (KN) 18.45 23.60 13.60 13.25 16.90 9.77
RB (KN) 16.70 23.60 12.40 11.95 16.90 8.83
Tmax (KN) 18.45 23.60 13.60 13.25 16.90 9.77
Mt max (KN) 10.72 20.72 5.88 7.70 14.88 4.21
Ma max (KN) 4.02 7.77 2.21 2.87 5.58 1.58
Tableau III –4 : sollicitation des escaliers
Moments Armatures Armatures Armatures de

KN-m calculées cm² choisies cm² répartition cm²
Travée 10.72 3.21 4T12 /e=25 cm 4T8 /e=25 cm

Type 1
Appui 4.02 0.90 4T8 /e=25 cm 4T10 /e=25 cm
Travée 20.72 6.50 6T12 /e=16.67 cm 4T8 /e=25 cm

Type 2
Appui 7.77 2.33 4T10 /e=25 cm 4T8 /e=25 cm
Travée 5.88 1.75 4T8 /e=25 cm 4T8 /e=25 cm

Type 3
Appui 2.21 1.21 4T8 /e=25 cm 4T10 /e=25 cm
Tableau III-5 : Ferraillage des escaliers
5-4-Etude du limon de l’escalier :

le limon est une poutre inclinée droite ou courbe qui supporte les marches.
Le limon est ferraille à la flexion simple.La section du limon est de ;(bxh)=(30 x 40) cm²
 Descente des charges :

* Charge permanente :
 Poids propre du limon : g1 =(0.3 x 0.4 x 25)=3 KN/ml
 3Charge du volée : g2 =6.63 KN/m²
 Charge du palier g3 =4.92 KN/m²
 Poids du mur (e=10 cm) g4 =1 KN/m²
 G1 = g1 + (g3 x1.40 )+( g4 x 1.64)

G1 =11.53 KN/ml
 G2 = g1 +( g2 x 1.40)+( g4 x 1.64)
G2 =13.92 KN/ml
 G3 = g1 +( g3 x 1.40)+( g4 x 0.62)
G3 =10.51 KN/ml
* Charge d’exploitation :
 surcharge du volée ; p1 =2.5 KN/m²
 surcharge du palier : p1 =2.5 KN/m²
 p1 = p2 = p3 =2.5 x 1.4 =3.5 KN/ml
E.L.U :
qu1 =1.35 G1 +1.5 P1
qu2 =1.35 G2 +1.5 P2
qu3 =1.35 G3 +1.5 P3
qu1 =20.82 KN/ml
qu2 =24.04 KN/ml
qu3 =19.44 KN/ml
E.L.S :
qs1 = G1 + P1
qs2 = G2 + P2
qs3 =G3 + P3
qs1 =15.03 KN/ml

qs2 =17.42 KN/ml
qs3 =14.01 KN/ml
qu2
qu1 qu3
1.35 1.50 1.35

RA RB
Schéma statique
E.L.U :
q/q = (qu2 – qu3 ) / qu4
= (24.04 – 19.44 )/ 19.44
= 0.24
=24 %  10 %
FIY=0  RA + RB – (qu1 x 1.35)-( qu2 x 1.5) + ( qu3 x 1.35)
 RA + RB =91 KN
M/A=0
(RB x 4.2)-[(qu3 x1.35)x((1.35/2)+2.85)]- [(qu2 x1.50)((1.5/2)+1.35)]-[ ( qu1 x (1.35)²/2)]=0
 RB =44.87 KN
d’où RA =.4613 KN
 Calcul du moment isostatique : ( M0)
M(x)= RA .x-[(qu1 . 1.35).(x-(1.35/2))]-[(qu2 .1.5)(x-1.35-(1.5/2))]-[qu3 (x-1.35-1.5)²/2]=0
 M(x)= - 9.72 .x² +37.37 .x +15.68
pour : Mmax  T(x)=0
= - 19.44 .x +37.37
T(x)=0  x=1.92 m
M0 =M(1.92)
= -9.72 (1.92)² + 37.37(1.92) + 15.68
= 51.6 KN-m

Mt =0.8 . M0 = 41.28 KN-m
Ma =0.3 M0 = 15.48 KN-m
46.13 15.48 15.48
44.87
41.28
E.L.S :
q/q = (qs2 – qs3 ) / qs4
= (17.42 – 14.01 )/ 14.01
= 0.24
=24 %  10 %
F/Y=0  RA + RB – (qs1 x 1.35)-( qs2 x 1.5) + ( qs3 x 1.35)
 RA + RB =65.33 KN
M/A=0
(RB x 4.2)-[(qs3 x1.35)x((1.35/2)+2.85)]- [(qs2 x1.5)((1.5/2)+1.35)]-[ ( qs1 x (1.35)²/2)]=0
 RB =32.20 KN
d’où RA =.33.13 KN
 Calcul du moment isostatique : ( M0)
M(x)= RA .x-[(qs1 . 1.35).(x-(1.35/2))]-[(qs2 .1.5)(x-1.35-(1.5/2))]-[qs3 (x-1.35-1.5)²/2]=0
 M(x)= - 7.01 .x² +26.64 .x +11.67
pour : Mmax  T(x)=0
= - 14.02 .x +26.64
T(x)=0  x=1.90 m
M0 =M(1.90)
= -7.01 (1.90)² + 26.64(1.90) + 11.67 = 36.98 KN-m

Mt =0.8 . M0 = 29.58 KN-m
Ma =0.3 M0 = 11.09 KN-m
33.13 11.09 11.09
32.20
29.58
 Sollicitations :
 E.L.U :
Mt=41.28 KN-m
Ma max = 15.48 KN-m
Tmax =46.13 KN
 E.L.S :
Mt =29.58 KN-m
Ma = 11.09 KN-m
Tmax =33.13 KN
-Ferraillage :
a) En travée :
Section (b x h)=(30 x 40)cm² avec : d= 40 –3=37 cm
= Mtu / Mts
= 41.28 / 29.58
= 1.40
lu =[(3440 . )+(49 . fc28 )-3050].10-4
pour : =1.40 ; on a : lu =0.299
bu =41.28 x 10-3 /0.3 x (0.37)² x 14.2
bu =0.071  lu =0.299 A’=0
Zb =d.[1-( 0.6 . bu )]
=0.37 [1-(0.6 x 0.071)]

Zb =0.354 m
At = Mu / (Zb . st )
At =[(41.28 x 10-3 )/ (0.354 x 348)] x 104
At =3.35 cm²
b) En appui :
bu =Ma / (b. d² fbu )
bu =15.48 x 10-3 /0.3 x (0.37)² x 14.2
bu =0.027
Pour : = 1.40 , on a : lu =0.299
bu =0.027  lu =0.296 A’=0
Zb =d.[1-( 0.6 . bu )]
=0.37 [1-(0.6 x 0.027)]
Zb =0.364 m
At = Ma / (Zb . st )
At =[(15.48 x 10-3 )/ (0.364 x 348)] x 104
At =1.22 cm².
Soit : 3T12=3.39 cm².
 Vérification de l’effort tranchant :
Tmax =46.13 KN
u = Tmax /(b .d)
= 46.13 x 10-3 / (0.3 x 0.37)
= 0.42 MPa
u =min 0.2 x [(fc28 )/b ]= 3.33 MPa
5 MP (Fissuration peu préjudiciable)
u =0.42 MPa  u =3.33 MPa C.V.
 Diamètre des armatures transversales :
l = 14 mm
t  min. ht /35 = 400/35 =11.42  11mm
b /10 = 300/10 =30 mm
D’où : t =8 mm.
6- Etude de bâche d’eau :
15
Bâche d’eau 17 m3
Profondeur =2.30m 210
15
15
355
15
6-1 Etude des voiles périphériques :

on a deux types de voiles périphériques :
1* suivant x : (a x b x e)= (385 x 230 x 15)
2* suivant y : (a x b x e) = (240 x 230 x 15)
on calcul un seul type qui a une force de poussée grande  Type 1 (suivant x)
1er cas : la bâche d’eau est vide
2.30
Poussées de terres
3.85
0.15
2ème cas : le bâche d’eau est plein
Poussées de l’eau
Poussées de terres
P= ½  x L²x x tg² [ 3.14/4 – &/2 ]1.35 -w .Lx

= 17 KN/m3
φ =35° (angle de frottement )
w =10 KN/m3
1er cas : P=1/2 x 17 x (2.3)² x t²g [ 3.14/4 – 7(3.14) /2 x 36 ]x 1.35
P=13.82 KN/m
2ème cas : P=1/2 x 17 x (2.3)² x t²g [ 3.14/4 – 7 3.14/2 x 36 ]x 1.35 –(10 x 2.3)
P= - 9.18 KN/m
Donc : le cas le plus défavorable est le 1er cas.
On calcul le mur comme une dalle soumise à des efforts horizontaux.
= Lx /Ly
 =2.30/3.85
=0.6  0.4  la dalle porte dans deux sens.
x =0.0812
y =0.305
 Les moments pour une bande de largeur unitaire sont :
M0x = x P L²x
M0x =0.0812 x 13.82 x (2.3)²
M0x = 5.94 KN-m
M0y = y M0x
M0y = 0.305 x 5.64
M0y =1.81 KN-m
 Moment en travée :
* Suivant x : Mtx =0.85 x M0x
Mtx =5.05 KN-m
* Suivant y : Mty = 0.75 x M0y
Mty =2.97 KN-m
 Moment en appui
Ma =0.5 x Mx0
Ma =2.97 KN-m
 Valeurs minimales à respecter :
Mty =1.36 KN-m  Mtx /4=1.26 KN-m OK
 Ferraillage :
 En travée :
 Suivant x :
Mtx =5.05 KN-m
d= 0.15 – 0.025
d= 0.125 m
bu = Mtx /(b x d² x fbu )
bu =5.05 x 10-3 /[1 (0.125)² x 14.2]
bu =0.023
pour un acier FeE400 : lu =(3440 x +49 fc28 –3050) x 10-4
 =Pu /Pser
 =Pu /(Pu /1.35)
= 1.35 fc28 =25 MPa
bu =0.023  lu =0.282  A’ =0
Zb =d [1-0.6 bu ]
Zb = 0.125 [1-(0.6 x 0.023)]
Zb =0.123 m
Atx = Mtx / (Zb . st )
Atx =[(5.05 x 10-3 )/ (0.123 x 348)] x 104
Atx =1.17 cm²/ml
Soit : 5T8 /e=20 cm
 Suivant y :
Mty =1.36 KN-m
d= 0.15 – 0.025
d= 0.125 m
bu = Mty /(b x d² x fbu )
bu =1.36 x 10-3 /[1 (0.125)² x 14.2]
bu =0.006
bu =0.006  lu =0.282 A’ =0
Zb =d [1-0.6 bu ]
Zb = 0.125 [1-(0.6 x 0.006)]

Zb =0.125 m
Aty = Mty / (Zb . st )
Aty =[(1.36 x 10-3 )/ (0.125 x 348)] x 104
Aty =0.32 cm²/ml
Soit : 5T8 /e=20 cm
 En appui :
Ma =2.67 KN-m
d= 0.15 – 0.025
d= 0.125 m
bu = Ma /(b x d² x fbu )
bu =2.97 x 10-3 /[1 (0.125)² x 14.2]
bu =0.013
bu =0.013  lu =0.282 A’ =0
Zb =d [1-0.6 bu ]
Zb = 0.125 [1-(0.6 x 0.013)]
Zb =0.124 m
Aa = Ma / (Zb . st )
Aa =[(2.97 x 10-3 )/ (0.124 x 348)] x 104
Aa =0.69 cm²/ml
Soit : 5T8 /e=20 cm
 Vérification des contraintes :

  [(-1) /2]+[(fc28 /100]  bc  bc =0.6 fc28
 En travée :
=1.25 (1-(1-2bu ))
= 1.25 [1-(1-2 x0.023)]
=0.029
[(-1) /2]+[(fc28 /100] = [(1.35- 1)/2 ]+(25/100)
[(-1) /2]+[(fc28 /100]=0.425
=0.029  [(-1) /2]+[(fc28 /100]=0.425  bc  bc =0.6 fc28 C.V
 En appui :
=1.25 (1-(1-2bu ))
= 1.25 (1-(1-2 x0.013))
=0.018
[(-1) /2]+[(fc28 /100]=0.425
 =0.018  [(-1) /2]+[(fc28 /100]=0.425  bc  bc =0.6 fc28 C.V
 Vérification de l’effort tranchant :

u = Tmax /(b .d) (Tmax : entre Tx et Ty )
Tx = P Lx /2
Tx = 13.82 x 2.30 /2
Tx = 15.89 KN
Ty = P Ly /2
Ty =13.82 x 3.85/2
Ty =26.60 KN
Tmax = Ty = 26.60 KN
u =Tmax /b .d
u =26.60 x 10-3 /1 x (0.125)
u =0.21 MPa
u =(0.07 x fc28 )/b
u =1.17 MPa
u =0.21 MPa  u =1.17 MPa C.V
6-2 Etude des dalles pleines du bâche d’eau :

on a deux types de dalles pleines
1* la couverture du bâche d’eau
2 *la dalle inférieur du bâche d’eau
On calcul un seul type qui a un charge importante
240
3.85
* 1er cas :la bâche d’eau est vide
Contrainte de sol
sol = 0.4 MPa
* 2ème cas : la bâche est pleine :
Poids del’eau
Contrainte de sol
sol = 0.4 MPa
P= (s S )/Lx – w x (V/ Lx ) V : volume d’eau

1er cas : P= (0.4 x 103 x 3.85 x 2.4) /3.85
P=960 KN/m
2ème cas : P= [(0.4 x 103 x 3.85 x 2.4) /3.85] –10 (17/3.85)
P= 915.8 KN/m
Donc : le cas le plus défavorable est le 1er cas.
= Lx /Ly
 = 2.40/ 3.85
=0.6  0.4  la dalle porte dans deux sens.
x =0.082
y =0.305
 Les moments pour une bande de largeur unitaire sont :

M0x = x .P. L²x
M0x =0.082 x 960 x (2.40)²
M0x = 453.34 KN-m
M0y = y . M0x
M0y = 0.305 x 453.34
M0y =183.29 KN-m
 Moment en travée :
* Suivant x : Mtx =0.75 x M0x
Mtx =340.07 KN-m
* Suivant y : Mty = 0.75 x M0y
Mty =103.72 KN-m
 Moment en appui
Ma =0.5 x Mx0
Ma =226.72 KN-m
 Valeurs minimales à respecter :

Mty =103.72 KN-m  Mtx /4 =85.02 KN-m OK
 Ferraillage :
 En travée :
 Suivant x :
Mtx =340.07 KN-m
d= 0.2 – 0.025
d= 0.175 m
bu = Mtx /(b x d² x fbu )
bu =340.07 x 10-3 /[1 (0.175)² x 14.2]
bu =0.452
bu =0.452  lu =0.282  armature double
=1.25
= 1.25 x
=0.863
 =0.863  l =0.668  Pivot (B)
 =1- 0.4 
 =1-(0.4 x 0.863)
 =0.655
Ml = l b .d² .fbu
Ml = 0.668 x 1 x (0.175)² x 14.2 x 103
Ml =290.49 KN-m
Mres = Mu - Ml
Mres = 340.07 – 290.49
Mres =49.57 KN-m
ASt1 = Ml / ( .d . St )
ASt1 =7.2 cm²/ml
ASt2 = Mres /(St (d- d’)
ASt2 = 0.95 cm²/ml
ASt = ASt1 + ASt2
ASt = 8.15 cm²/ml
Soit : 8T12 /e=12.5 cm
ASc = Mres /(d –d’) Sc
ASc =0.95 cm²/ml
Amin =0.23 (b .d)/fe
Amin = 0.23 (1 x 0.175 x 104 )/400 x 103
Amin =0.001 cm²/ml
Asc  Amin OK
Soit : 5T10 /e=20 cm.
 Suivant y :
Mty =103.72 KN-m
d= 0.2 – 0.025
d= 0.175 m
bu = Mty /(b x d² x fbu )
bu =103.72 x 10-3 /[1 (0.175)² x 14.2]
bu =0.238
bu =0.238  lu =0.282  A’ =0
Zb =d [1-0.6 bu ]
Zb = 0.175 [1-(0.6 x 0.238)]
Zb =0.150 m
Aty = Mty / (Zb . st )
Aa =[(103.72 x 10-3 )/ (0.150 x 348)] x 104
Aa =9.03 cm²/ml
Soit : 8T12 /e=12.5 cm
 En appui :
Ma =226.72 KN-m
d= 0.2 – 0.025
d= 0.175 m
bu = Ma /(b x d² x fbu )
bu =226.72 x 10-3 /[1 (0.175)² x 14.2]
bu =0.421
bu =0.421  l = 0.282  armature double.
=1.25 (1-(1-2bu ))
=0.753 l =0.668 (FeE400)
 =1- 0.4 
 =0.698
Ml = l b .d² .fbu
Ml =290.49 KN-m
Mres = Mu - Ml
Mres = - 63.77 KN-m
ASt1 = Ml / ( .d . St )
ASt1 =29.49 x 103 x 104 /(0.698 x 0.175 x 348)
ASt1 =6.8 cm²/ml
ASt2 = Mres /(St (d- d’)
ASt2 = 63.77 x 10-3 x 104 /[348(0.175 – 0.025)]
ASt2 = 1.2 cm²/ml
ASt = ASt1 + ASt2

ASt = 8 cm²/ml
Soit : 8T12 /e=12.5 cm

ASc = Mres /(d –d’) Sc
ASc =1.2 cm²
Soit : 5T10 /e=20 cm.

CHAPE3

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

CHAPE3

Transféré par

Droits d'auteur :

Formats disponibles

CHAPITRE III

: Calcul des éléments secondaires - 19 -

CALCUL DES ÉLÉMENTS SECONDAIRES

Fig. III- 1 : acrotère

Fig III-2 ferraillage de l’acrotère

e0 e1 =  la section est partiellement comprimée.

2-1-Détermination des charges :

 Poids propre de la brique creuse (e=10 cm) : 0.9 KN/m2

L’inertie de la section homogène :

Les contraintes en services sont les suivantes :

3-Calcul des dalles pleines :

Fig C :Dalle pleine du réservoir Fig D :couverture du reservoir

3-2-Epaisseur de la dalle pleine :

= LX / LY = 3.00/4.50 = 0.67 0.4 la dalle porte dans les deux sens.

Les moments pour une bande de largeur unitaire sont :

*Moment dans la dalle partiellement encastrées :

*Valeur minimale à respecter :

soit 5T10= 3.23 cm²/ml avec e=20 cm 5T10 /e=20 cm

soit 4T8= 2.01 cm²/ml avec e=25 cm 4T8 /e =25 cm

d= 0.2 – 0.025 =0.175 m

soit 4T8= 2.01 cm²/ml avec e=25 cm 4T8 /e =25 cm

 Vérification des espacements :

On suit la même démarche de calcul de l’exemple illustré précédemment.

Dimension Charges Charges Moments A calculée

B 3.00 4.50 5 1 8.25 4.55 1.58 0.75 0.26 5T8/e=25 4T8/e=25

C 3.00 4.50 5 13 26.25 14.46 5.04 2.42 0.83 5T10/e=25 4T8/e=25

Tableau III-1 : Ferraillage en travée

Dimension Charges Charges

A 3.00 4.50 21.3 4 34.76 11.26 1.85 4T8/e=25cm

B 3.00 4.50 5 1 8.25 2.68 0.44 4T8/e=25cm

C 3.00 4.50 5 13 26.25 8.51 1.41 4T8/e=25cm

D 3.00 4.50 5 1.5 9.00 2.92 0.48 4T8/e=25cm

Tableau III-2 : Ferraillage en appui

Les poutrelles sont disposées dans le sens longitudinal (suivant X).

3.25 5.30 4.50 5.30 3.25

 Poutrelles sur 5 appuis (plancher étage courant + plancher terrasse)

3.80 1.50 4.50 5.30

 Poutrelles sur 3 appuis (plancher étage courant + plancher terrasse)

 Poutrelles sur 2 appuis (plancher étage courant)

qu =1.35 G + 1.5 Q = 9.95 KN/m²

a) Plancher étage courant :

l1 =3.25 l2=5.30 l3 =4.50 l4 =5.30 l5 =3.25

M0 =0.15 [(q. li² / 8)] = -1.216 KN-m

M2 =l3 +2M3 (l3 +l 4)+ M4 . l 4 +6A3 =0 4 équations à 4 inconnus

-3.95+17.1 M1 +5.3 M2 .+281.16 =0

Après résolution des équations, on a :

 Poutrelle type 2 :

l1 =3.80 l2=1.50 l3 =4.50 l4 =5.30

On utilise la même méthode précédante (méthode des trois moments) , on obtient

 Poutrelle type 3 :

En appui : M0 = -1.216 KN-m , M1 = -15.21 KN-m , M2 = -3.23 KN-m

 Poutrelle type 4 :

En appui ; M0 = M1 = -1.66 KN-m

l1 =3.25 l2=5.30 l3 =4.50 l4 =5.30 l5 =3.25

En appui : M0 = -1.18 KN-m , M1 = -11.97 KN-m , M2 = -12.22 KN-m

Mt4 = 8.86 KN-m , Mt5 =2.23 KN-m

 Poutrelle type 2 :

l1 =3.80 l2=1.50 l3 =4.50 l4 =5.30

En appui : M0 = -1.62 KN-m , M1 = -7.85 KN-m , M2 = -4.32 KN-m

 Poutrelle type 3 :

En appui : M0 = -1.18 KN-m , M1 = -14.79 KN-m , M2 = -3.14 KN-m

4-3-2-Ferraillage des poutrelles :

Position de l’axe neutre ;

Soit : 1T 12 (Fil)+ 1T 10 (chap) =1.92 cm²
