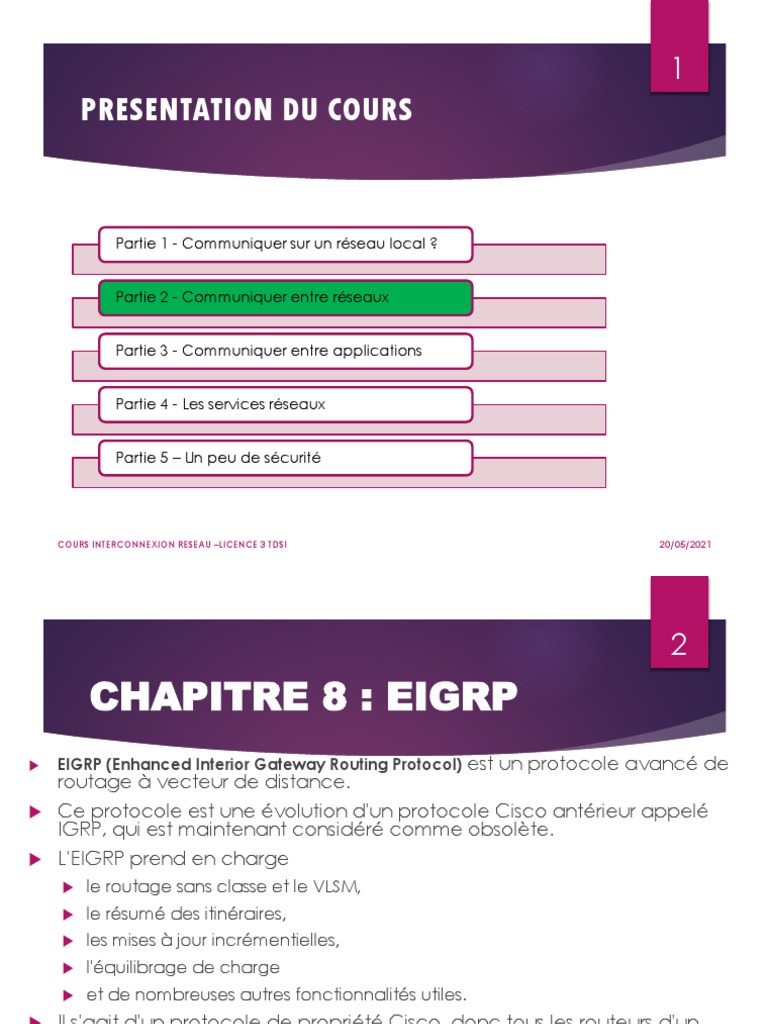

1

PRESENTATION DU COURS

Partie 1 - Communiquer sur un réseau local ?

Partie 2 - Communiquer entre réseaux

Partie 3 - Communiquer entre applications

Partie 4 - Les services réseaux

Partie 5 – Un peu de sécurité

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 2
CHAPITRE 8 : EIGRP
 EIGRP (Enhanced Interior Gateway Routing Protocol) est un protocole avancé de
routage à vecteur de distance.
 Ce protocole est une évolution d'un protocole Cisco antérieur appelé
IGRP, qui est maintenant considéré comme obsolète.
 L'EIGRP prend en charge
 le routage sans classe et le VLSM,
 le résumé des itinéraires,
 les mises à jour incrémentielles,
 l'équilibrage de charge
 et de nombreuses autres fonctionnalités utiles.
 Il s'agit d'un protocole de propriété Cisco, donc tous les routeurs d'un
réseau qui exécute EIGRP doivent être des routeurs Cisco.
 Les protocoles de routage permettent d'échanger des informations de
routage entre routeurs.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 3
EIGRP

 Les routeurs exécutant EIGRP doivent devenir

voisins avant d'échanger des informations de
routage.
 Pour découvrir dynamiquement les voisins, les
routeurs EIGRP utilisent l'adresse de multicast
de 224.0.0.10.
 Chaque routeur EIGRP stocke les informations
de routage et de topologie dans trois tables:
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 4
EIGRP

 Neighbor table – Table des voisins - stocke des

informations sur les voisins EIGRP
 Topology table – Table de topologie - stocke
les informations de routage apprises des
routeurs voisins
 Routing table – Table de routage - stocke les
meilleurs itinéraires

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 5
EIGRP

 La distance administrative de l'EIGRP est de 90,

 ce qui est inférieur à la fois à la distance administrative
du RIP et à la distance administrative de l'OSPF, donc
les routes EIGRP seront préférées à ces routes.
 L'EIGRP utilise le protocole RTP (Reliable Transport
Protocol) pour envoyer des messages.
 L'EIGRP calcule sa métrique en utilisant (bandwidth,
delay, reliability and load) la bande passante, le
retard, la fiabilité et la charge.
 Par défaut, seuls la bande passante et le retard sont
utilisés lors du calcul de la métrique, tandis que la
fiabilité et la charge sont définies sur zéro.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 6
EIGRP

 L'EIGPR utilise le concept de systèmes

autonomes.
 Un système autonome est un ensemble de
routeurs compatibles EIGRP qui devraient
devenir des voisins EIGRP.
 Chaque routeur d'un système autonome doit
avoir le même numéro de système autonome
configuré, sinon les routeurs ne deviendront
pas voisins.

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 7
EIGRP

 L'EIGPR utilise le concept de systèmes

autonomes.
 Un système autonome est un ensemble de
routeurs compatibles EIGRP qui devraient
devenir des voisins EIGRP.
 Chaque routeur d'un système autonome doit
avoir le même numéro de système autonome
configuré, sinon les routeurs ne deviendront
pas voisins.

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 8
EIGRP Neighbors

 L'EIGRP doit établir des relations de voisinage avec

d'autres routeurs voisins d'EIGRP avant d'échanger
des informations de routage.
 Pour établir une relation de voisinage, les routeurs
envoient des paquets hello toutes les 2 secondes.
 Les paquets Hello sont envoyés à l'adresse de
multidiffusion (multicast) 224.0.0.10.
 NB: Sur les interfaces LAN, des hellos paquets sont
envoyés toutes les 5 secondes.
 Sur les interfaces WAN toutes les 60 secondes.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 9
EIGRP Neighbors

 Les champs suivants dans un paquet hello

doivent être identiques pour que les routeurs
deviennent voisins:

 ASN (numéro de système autonome)

 adresse de sous-réseau
 Valeurs K (composants de la métrique)

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 10
EIGRP Neighbors

 Les routeurs envoient des paquets hello toutes

les 2s
 pour garantir que la relation de voisinage est
toujours active.
 Par défaut, les routeurs considèrent que le
voisin est en panne après l'expiration du hold-
down timer.
 Hold-down timer est, par défaut, trois fois
l'intervalle du Hello. Sur le réseau LAN, le Hold-
down timer est de 15 secondes.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 EIGRP Feasible and reported 11
distance

 Feasible distance (FD) – la métrique du meilleur

itinéraire pour atteindre un réseau. Cette route sera
répertoriée dans la table de routage..
 Reported distance (RD) – la métrique annoncée par un
routeur voisin pour un itinéraire spécifique. Autrement
dit, il s'agit de la métrique de l'itinéraire utilisé par le
routeur voisin pour atteindre le réseau
 The Reported Distance you calculate based on the
numbers i send you should always be LESS than the
Feasible Distance you calculate with your own
numbers. If my Reported Distance is MORE THAN (i.e.
greater) than your Feasible Distance, then my route has
not met the EIGRP Feasibility Condition and cannot be
used
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 EIGRP Feasible and reported 12
distance

 Pour mieux comprendre le concept, considérons l'exemple

suivant.
 EIGRP a été configuré sur R1 et R2.
 R2 est directement connecté au sous-réseau 10.0.1.0/24 et
annonce ce sous-réseau dans EIGRP.
 Supposons que la métrique de R2 pour atteindre ce sous-réseau
est 28160.
 Lorsque le sous-réseau est annoncé à R1, R2 informe R1 que sa
métrique pour atteindre 10.0.1.0/24 est 10.
 Du point de vue de R1, cette métrique est considérée comme la
reported distance pour cette route.
 R1 reçoit la mise à jour et ajoute la métrique au voisin à la distance
signalée. Cette métrique est appelée la feasible distance et est
stockée dans la table de routage de R1 (30720 dans notre cas).
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 EIGRP 13
Feasible and reported distance

 La distance possible et rapportée est affichée

dans le tableau de topologie EIGRP de R1:

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 EIGRP 14
Successor and feasible successor

 Deux autres termes qui apparaissent souvent dans

le monde EIGRP sont successeur (successor) et
successeur possible (feasible successor).
 Un successeur est l'itinéraire avec la meilleure
mesure pour atteindre une destination.
 Cette route est stockée dans la table de routage.
 Un successeur possible est un chemin de
sauvegarde pour atteindre la même destination
qui peut être utilisé immédiatement si la route du
successeur échoue.
 Ces routes de sauvegarde sont stockées dans la
table de topologie.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 EIGRP 15
Successor and feasible successor

 Pour qu'un itinéraire soit choisi comme successeur

possible, une condition doit être remplie:
 la distance annoncée (AD) du voisin pour l'itinéraire doit
être inférieure à la distance possible (FD) du successeur.
 L'exemple suivant explique le concept d'un successeur et
d'un successeur possible.

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 EIGRP 16
Successor and feasible successor

 R1 a deux chemins pour atteindre le sous-réseau 10.0.0.0/24. Le

chemin via R2 a la meilleure métrique (20) et il est stocké dans
la table de routage de R1. L'autre itinéraire, via R3, est un
itinéraire successeur possible, car la condition de faisabilité est
remplie (la distance annoncée de R3 de 15 est inférieure à la
distance faisable de R1 de 20). R1 stocke cet itinéraire dans la
table de topologie. Cette route peut être utilisée
immédiatement si la route principale échoue.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 EIGRP 17
EIGRP topology table

 La table de toplogie EIGRP contient toutes les routes

apprises vers une destination.
 La table contient toutes les routes reçues
 d'un voisin, les successeurs et successeurs possibles
pour chaque route
 et les interfaces sur lesquelles les mises à jour ont été
reçues.
 La table contient également tous les sous-réseaux
connectés localement inclus dans un processus
EIGRP.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 EIGRP 18
EIGRP topology table

 Les meilleurs itinéraires (les successeurs) de la

table de topologie sont stockés dans la table de
routage.
 Les successeurs possibles (feasible succesor) ne
sont stockés que dans la table de topologie
 et peuvent être utilisés immédiatement en cas
d'échec de la route principale.

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 EIGRP : topology table 19
EXEMPLE

 Considérez la topologie de réseau suivante.

 EIGRP fonctionne sur les trois routeurs. Les routeurs R2 et R3
se connectent tous les deux au sous-réseau 10.0.1.0/24
 Donc R2 et R3 annoncent ce sous-réseau à R1.
 R1 reçoit les deux mises à jour et calcule le meilleur
chemin.

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 EIGRP : topology table 20
EXEMPLE

 La meilleure route passe par R2,

 donc R1 stocke cette route dans la table de routage.
 Le routeur R1 calcule également la métrique de la route
via R3.
 Supposons que la distance annoncée de cette route soit
inférieure à la distance possible de la meilleure route.
 La condition de faisabilité est remplie et le routeur R1
stocke cet itinéraire dans la table de topologie en tant
qu'itinéraire feasible successor.
 La route peut être utilisée immédiatement si la route
principale échoue.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 21
EIGRP configuration

 La configuration EIGRP ressemble étroitement à la configuration RIP. Deux

étapes seulement sont nécessaires:
 activation d'EIGRP à l'aide de la commande eigrp ASN_NUMBER du routeur
 indiquer à l'EIGRP les réseaux à publier en utilisant une ou plusieurs
instructions réseau
 La première commande, router eigrp ASN_NUMBER, active EIGRP sur un
routeur.
 ASN_NUMBER représente un numéro de système autonome
 et doit être le même sur tous les routeurs exécutant EIGRP,
 sinon les routeurs ne deviendront pas voisins.
 La deuxième commande, network SUBNET, active EIGRP sur les interfaces
sélectionnées et spécifie quels réseaux seront annoncés.
 Par défaut, la commande network prend un numéro de réseau classe
comme paramètre.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 22
EIGRP configuration

 Pour illustrer une configuration de l'EIGRP, nous

utiliserons le réseau suivant:

 Chaque routeur possède un sous-réseau

directement connecté qui doit être annoncé via
EIGRP.
 Voici la configuration EIGRP sur R1 et R2:
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 23
EIGRP configuration

 Configurations

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 24
EIGRP configuration

 VERIFICATIONS

Vous pouvez vérifier que les routeurs sont devenus voisins en utilisant
la commande show ip eigrp voisins sur l'un ou l'autre des routeurs:

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021

 25
EIGRP configuration

 VERIFICATIONS

REMARQUE
Le caractère D au début
d'une ligne dans une table de
routage indique que l'itinéraire
a été appris via EIGRP.
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 26
EIGRP configuration 2

 Par défaut, la commande network utilise un

réseau classful comme paramètre.
 Toutes les interfaces à l'intérieur de ce réseau
classeful participeront au processus EIGRP.
 Pour activer EIGRP uniquement sur des
interfaces spécifiques,
 un masque générique peut être utilisé.
 La syntaxe de la commande est:(
 router-eigrp) network WILDCARD_MASK
COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
 27
EIGRP configuration 2

 Prenons l'exemple suivant.

 Le routeur R1 a deux sous-réseaux directement connectés,
10.0.0.0/24 et 10.0.1.0/24.
 Nous voulons activer EIGRP uniquement sur le sous-réseau
connecté à l'interface Fa0/0.
 Si nous entrons la commande network 10.0.0.0 sous le mode
de configuration EIGRP,
 les deux sous-réseaux seront inclus dans le processus EIGRP car
nous avons utilisé un numéro de réseau classe dans la
commande network.
 Pour configurer EIGRP uniquement sur l'interface Fa0 / 0, la
commande network 10.0.0.0 0.0.0.255 peut être utilisée.
 Cela activera EIGRP uniquement sur les interfaces
commençant par–LICENCE
COURS INTERCONNEXION RESEAU 10.0.0.X.
3 TDSI 20/05/2021
 28
EIGRP configuration 2

 Prenons l'exemple suivant.

En utilisant la commande show

ip protocol, vous pouvez
vérifier que seul le réseau
10.0.0.0/24 est inclus dans
EIGRP:

COURS INTERCONNEXION RESEAU –LICENCE 3 TDSI 20/05/2021
