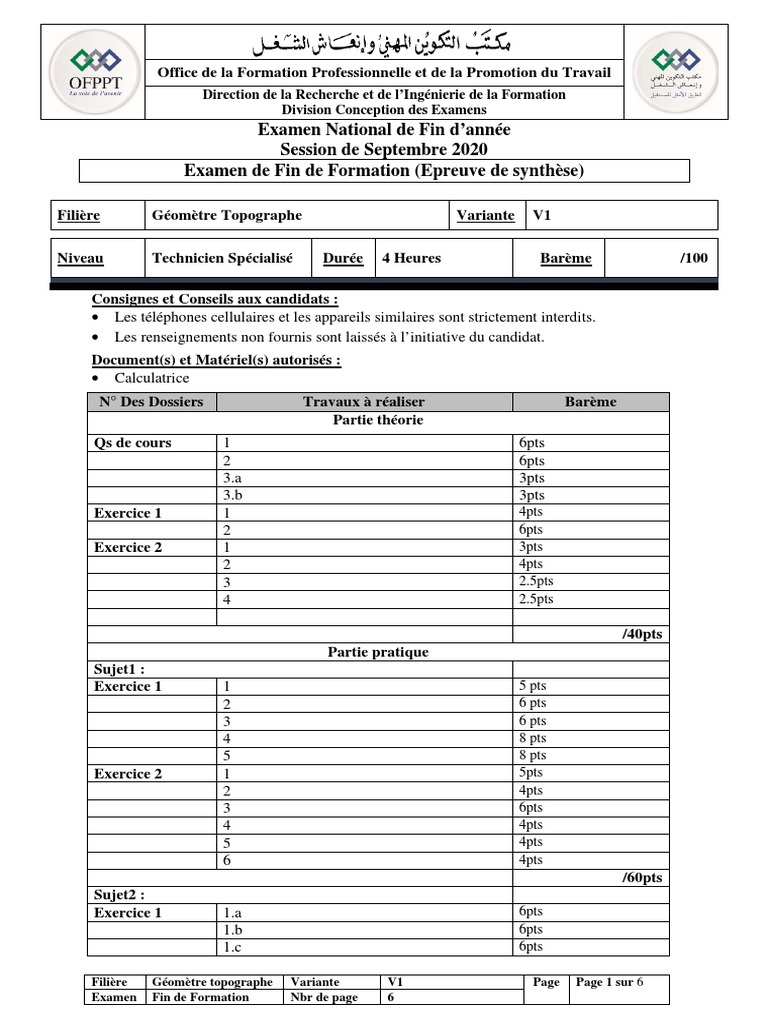

Office de la Formation Professionnelle et de la Promotion du Travail

Direction de la Recherche et de l’Ingénierie de la Formation

Division Conception des Examens
Examen National de Fin d’année
Session de Septembre 2020
Examen de Fin de Formation (Epreuve de synthèse)

Filière Géomètre Topographe Variante V1

Niveau Technicien Spécialisé Durée 4 Heures Barème /100

Consignes et Conseils aux candidats :

• Les téléphones cellulaires et les appareils similaires sont strictement interdits.
• Les renseignements non fournis sont laissés à l’initiative du candidat.
Document(s) et Matériel(s) autorisés :
• Calculatrice
N° Des Dossiers Travaux à réaliser Barème
Partie théorie
Qs de cours 1 6pts
2 6pts
3.a 3pts
3.b 3pts
Exercice 1 1 4pts
2 6pts
Exercice 2 1 3pts
2 4pts
3 2.5pts
4 2.5pts

/40pts
Partie pratique
Sujet1 :
Exercice 1 1 5 pts
2 6 pts
3 6 pts
4 8 pts
5 8 pts
Exercice 2 1 5pts
2 4pts
3 6pts
4 4pts
5 4pts
6 4pts
/60pts
Sujet2 :
Exercice 1 1.a 6pts
1.b 6pts
1.c 6pts

Filière Géomètre topographe Variante V1 Page Page 1 sur 6

Examen Fin de Formation Nbr de page 6
 1.d 6pts
1.e 7pts
1.f 6pts
Exercice 2 1 6pts
2 6pts
3 6pts
4 5pts
/60pts
Total Général /100 pts

Filière Géomètre topographe Variante V1 Page Page 2 sur 6

Examen Fin de Formation Nbr de page 6
 Partie I : Théorie(obligatoire)
Questions de cours

1. Quels sont les segments composant le GPS

2. Donner la formule de calcul des angles verticaux et horizontaux par double retournement
3. Définir :
a. Double retournement
b. Tour d’horizon

Exercice 1 :

Afin de calculer la surface d’une parcelle ABCD, vous disposez des données suivantes :

Points X(m) Y(m)

A 150,54 190,3
B 187,84 210,04
C 242,48 193,57
D 283,34 145,91

1. Donner les formules permettant de calculer la surface par coordonnées rectangulaires

2. Calculer la surface de cette parcelle avec contrôle

Exercice 2 :

On veut implanter une pente sur le terrain naturel entre le point A et B tels que :

ZA=120.250m

ZB=120.550m

Les distances horizontales entre les points sont :

AP1=4m P1P2=6m P2P3=5m P3B=5m

1. Calculer la pente AB

Si l’appareil utilisé pour implanter cette pente sur le terrain est le niveau

2. Calculer les lectures sur mire de chaque piquet sachant que la lecture sur mire au point A est :
lA=1,250m.

Si l’appareil utilisé est le théodolite

3. Calculer l’angle V que doit afficher le théodolite pour implanter cette pente.

4. Quelle valeur doit-on lire sur mire posée sur chaque piquet sachant que ht=1.5m

Filière Géomètre topographe Variante V1 Page Page 3 sur 6

Examen Fin de Formation Nbr de page 6
 Partie II : Pratique (2 sujets au choix)
Faire l’un des deux sujets suivants :

Sujet 1 :

Exercice 1 :

La détermination des coordonnées du point 1 s’avère nécessaire pour la densification de la zone du

projet.

Le procédé utilisé est l’intersection à partir de deux stations T1 et CC1.

Croquis de levé

On donne :

Station Point visé Hz (gr)

CC1 59.4982
T1 B1 273.8139
1 0.0000
T1 86.3690
CC1 B1 98.0876
1 188.8753

Point X Y
T1 118070.728 364003.912
CC1 118001.910 363696.011
B1 118679.061 365280.187
Filière Géomètre topographe Variante V1 Page Page 4 sur 6
Examen Fin de Formation Nbr de page 6
 1. Expliquer le V0moy (G0moy) de la station
2. Calculer V0moy de la station T1
3. Calculer V0moy de la station CC1
4. Calculer les coordonnées du point 1
5. Contrôler les coordonnées obtenues du point 1

Exercice 2 :

En vue de calculer la hauteur d’un bâtiment, on fait le levé ci-après :

Station Points visés VCG (gr) VCD (gr)

A 85,260 314,744
S
B 100,830 299,164

On donne :

• TB=30m
• ZS=200m
• ht=1.5m

1. Donner le principe de nivellement indirect avec un schéma explicatif

Calculer :
2. Les angles verticaux VA et VB.
3. La distance horizontale Dh entre S et B
4. La hauteur du bâtiment AB
5. L’altitude du point A
6. L’altitude du point B

Filière Géomètre topographe Variante V1 Page Page 5 sur 6

Examen Fin de Formation Nbr de page 6
Sujet 2 :

Exercice 1 :

Soit le carnet de nivellement indirect suivant :

Alt Alt
Points Dh Dénivelé Dénivelé Comp
Angles V (grad ) brutes compensés
Stations Visés St-Pt (m) moyenne (m) (mm) (m)
(m) V V V (m)
CG CD moy
R1
250,345
A 16,18 80,008 320,006
A R1 16,2 119,998 280,002
B 19,44 90,004 309,998
B A 19,42 109,955 290,005
C 17,73 79,056 320,932
C B 17,75 120,942 279,056
D 9,64 91,989 308,101
D C 9,66 108,011 291,989
E 10,02 77,365 322,645
E D 10,04 122,635 277,365
R2 18,24 110,732 289,26
R2 E 18,22 89,269 310,531
266,622

1. Copier et compléter le carnet sachant que ht=lm

• Détails des calculs obligatoires :

a. Angles verticaux
b. Dénivelées
c. Dénivelées moyennes
d. Altitudes brutes
e. Ef et Compensations
f. Altitudes corrigées

Exercice 2 :

On dispose d’une parcelle triangulaire telle que :

Points X (m) Y(m)
A 290,12 134,64
B 278,55 146,72
C 260,22 138,34

1. Calculer les gisements : GAB, GBC et GAC et les distances : AB, BC et AC

2. Calculer la surface du triangle ABC avec contrôle
3. Reporter la parcelle sur feuille avec une échelle convenable.
4. Calculer la surface de la parcelle graphiquement.
