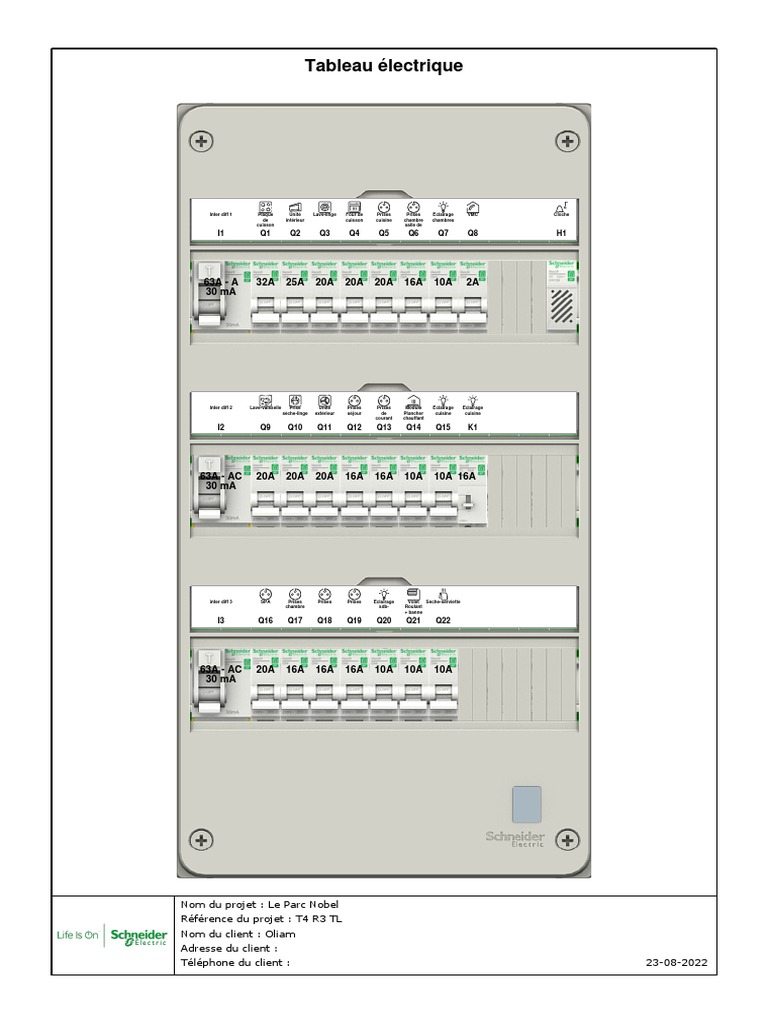

Tableau électrique

Inter diff 1 Plaque Unité Lave-linge Four de Prises Prises Eclairage VMC Cloche
de intérieur cuisson cuisine chambre chambres
cuisson salle de

I1 Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 H1

63A - A 32A 25A 20A 20A 20A 16A 10A 2A


30 mA

Inter diff 2 Lave-vaisselle Prise Unité Prises Prises Module Eclairage Eclairage
sèche-linge extérieur séjour de Plancher cuisine cuisine
courant chauffant

I2 Q9 Q10 Q11 Q12 Q13 Q14 Q15 K1

63A - AC 20A 20A 20A 16A 16A 10A 10A 16A


30 mA

inter diff 3 SPA Prises Prises Prises Eclairage Volet Sèche-serviette


chambre sdb- Roulant
+ banne

I3 Q16 Q17 Q18 Q19 Q20 Q21 Q22

63A - AC 20A 16A 16A 16A 10A 10A 10A


30 mA

Nom du projet : Le Parc Nobel


Référence du projet : T4 R3 TL
Nom du client : Oliam
Adresse du client :
Téléphone du client : 23-08-2022
Schéma unifilaire
Le courant assigné est calculé par rapport à l'aval de l’interrupteur différentiel

L1N L1N L1N


I1 Q1 6.0 mm²
Resi9 - inter différentiel - 2P - Resi9 - disjoncteur
63A - 30mA - Type A - modulaire - 1P+N - 32A -
peignable - alim bas courbe C - peignable
Inter diff 1 Plaque de cuisson

L1N L1N
Q2 4.0 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 25A -
courbe C - peignable
Climatisation - Unité
intérieur

L1N L1N
Q3 2.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 20A -
courbe C - peignable
Lave-linge

L1N L1N
Q4 2.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 20A -
courbe C - peignable
Four de cuisson

L1N L1N
Q5 2.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 20A -
courbe C - peignable
Prises - Prises cuisine

L1N L1N
Q6 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 16A -
courbe C - peignable
Prises - Prises chambre
salle de bain

L1N L1N
Q7 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 10A -
courbe C - peignable
Eclairage - Eclairage
chambres

L1N L1N
Q8 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 2A -
courbe C - peignable
VMC

Nom du projet : Le Parc Nobel


Référence du projet : T4 R3 TL
Nom du client : Oliam
Adresse du client :
Téléphone du client : 23-08-2022
Schéma unifilaire
Le courant assigné est calculé par rapport à l'aval de l’interrupteur différentiel

L1N L1N L1N


I2 Q9 2.5 mm²
Resi9 - inter différentiel - 2P - Resi9 - disjoncteur
63A - 30mA - Type AC - modulaire - 1P+N - 20A -
peignable - alim bas courbe C - peignable
Inter diff 2 Lave-vaisselle

L1N L1N
Q10 2.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 20A -
courbe C - peignable
Prise sèche-linge

L1N L1N
Q11 2.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 20A -
courbe C - peignable
Pompe à chaleur - Unité
extérieur

L1N L1N
Q12 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 16A -
courbe C - peignable
Prises - Prises séjour

L1N L1N
Q13 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 16A -
courbe C - peignable
Prises de courant
internes

L1N L1N
Q14 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 10A -
courbe C - peignable
Plancher chauffant -
Module Plancher
chauffant

L1N L1 L1
Q15 K1 1.5 mm²
Resi9 - disjoncteur modulaire - Resi9 - télérupteur - 1NO
1P+N - 10A - courbe C - peignable - 16A
Eclairage - Eclairage cuisine séjour Eclairage - Eclairage
cuisine séjour
Protection bobine: Q8

Nom du projet : Le Parc Nobel


Référence du projet : T4 R3 TL
Nom du client : Oliam
Adresse du client :
Téléphone du client : 23-08-2022
Schéma unifilaire
Le courant assigné est calculé par rapport à l'aval de l’interrupteur différentiel

L1N L1N L1N


I3 Q16 2.5 mm²
Resi9 - inter différentiel - 2P - Resi9 - disjoncteur
63A - 30mA - Type AC - modulaire - 1P+N - 20A -
peignable - alim bas courbe C - peignable
inter diff Prises - SPA

L1N L1N
Q17 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 16A -
courbe C - peignable
Prises - Prises chambre

L1N L1N
Q18 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 16A -
courbe C - peignable
Prises

L1N L1N
Q19 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 16A -
courbe C - peignable
Prises

L1N L1N
Q20 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 10A -
courbe C - peignable
Eclairage - Eclairage sdb-
pièce annexe

L1N L1N
Q21 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 10A -
courbe C - peignable
Persiennes - Volet
Roulant + banne

L1N L1N
Q22 1.5 mm²
Resi9 - disjoncteur
modulaire - 1P+N - 10A -
courbe C - peignable
Sèche-serviette

Nom du projet : Le Parc Nobel


Référence du projet : T4 R3 TL
Nom du client : Oliam
Adresse du client :
Téléphone du client : 23-08-2022
Composants du tableau électrique
# Description Utilisation

I1 Resi9 - inter différentiel - 2P - 63A - 30mA - Type A - peignable - alim Inter diff 1
bas

Q1 Resi9 - disjoncteur modulaire - 1P+N - 32A - courbe C - peignable Plaque de cuisson

Q2 Resi9 - disjoncteur modulaire - 1P+N - 25A - courbe C - peignable Climatisation - Unité intérieur

Q3 Resi9 - disjoncteur modulaire - 1P+N - 20A - courbe C - peignable Lave-linge

Q4 Resi9 - disjoncteur modulaire - 1P+N - 20A - courbe C - peignable Four de cuisson

Q5 Resi9 - disjoncteur modulaire - 1P+N - 20A - courbe C - peignable Prises - Prises cuisine

Q6 Resi9 - disjoncteur modulaire - 1P+N - 16A - courbe C - peignable Prises - Prises chambre salle de bain

Q7 Resi9 - disjoncteur modulaire - 1P+N - 10A - courbe C - peignable Eclairage - Eclairage chambres

Q8 Resi9 - disjoncteur modulaire - 1P+N - 2A - courbe C - peignable VMC

H1 Resi9 - Sonnerie blanche (RAL9003) - 230VCA - 80dB Cloche

I2 Resi9 - inter différentiel - 2P - 63A - 30mA - Type AC - peignable - Inter diff 2


alim bas

Q9 Resi9 - disjoncteur modulaire - 1P+N - 20A - courbe C - peignable Lave-vaisselle

Q10 Resi9 - disjoncteur modulaire - 1P+N - 20A - courbe C - peignable Prise sèche-linge

Q11 Resi9 - disjoncteur modulaire - 1P+N - 20A - courbe C - peignable Pompe à chaleur - Unité extérieur

Q12 Resi9 - disjoncteur modulaire - 1P+N - 16A - courbe C - peignable Prises - Prises séjour

Q13 Resi9 - disjoncteur modulaire - 1P+N - 16A - courbe C - peignable Prises de courant internes

Q14 Resi9 - disjoncteur modulaire - 1P+N - 10A - courbe C - peignable Plancher chauffant - Module Plancher chauffant

Q15 Resi9 - disjoncteur modulaire - 1P+N - 10A - courbe C - peignable Eclairage - Eclairage cuisine séjour

K1 Resi9 - télérupteur - 1NO - 16A Eclairage - Eclairage cuisine séjour

I3 Resi9 - inter différentiel - 2P - 63A - 30mA - Type AC - peignable - inter diff


alim bas

Q16 Resi9 - disjoncteur modulaire - 1P+N - 20A - courbe C - peignable Prises - SPA

Q17 Resi9 - disjoncteur modulaire - 1P+N - 16A - courbe C - peignable Prises - Prises chambre

Q18 Resi9 - disjoncteur modulaire - 1P+N - 16A - courbe C - peignable Prises

Q19 Resi9 - disjoncteur modulaire - 1P+N - 16A - courbe C - peignable Prises

Q20 Resi9 - disjoncteur modulaire - 1P+N - 10A - courbe C - peignable Eclairage - Eclairage sdb- pièce annexe

Q21 Resi9 - disjoncteur modulaire - 1P+N - 10A - courbe C - peignable Persiennes - Volet Roulant + banne

Q22 Resi9 - disjoncteur modulaire - 1P+N - 10A - courbe C - peignable Sèche-serviette

Nom du projet : Le Parc Nobel


Référence du projet : T4 R3 TL
Nom du client : Oliam
Adresse du client :
Téléphone du client : 23-08-2022
Liste des produits

Tableau électrique

Description Quantité

Resi9 - Coffret en saillie Blanc (RAL 9003)- 3 rangées de 13 modules 1

Resi9 - inter différentiel - 2P - 63A - 30mA - Type A - peignable - alim bas 1

Resi9 - disjoncteur modulaire - 1P+N - 20A - courbe C - peignable 7

Resi9 - disjoncteur modulaire - 1P+N - 32A - courbe C - peignable 1

Resi9 - disjoncteur modulaire - 1P+N - 10A - courbe C - peignable 6

Resi9 - peigne monobloc - 1P+N - 63A - 10 modules - cache dents 5M 3

Resi9 - inter différentiel - 2P - 63A - 30mA - Type AC - peignable - alim bas 2

Resi9 - disjoncteur modulaire - 1P+N - 16A - courbe C - peignable 6

Resi9 - peigne vertical pour interrupteur différentiel 2P - 25 à 63A 1

Resi9 - Sonnerie blanche (RAL9003) - 230VCA - 80dB 1

Resi9 - télérupteur - 1NO - 16A 1

Resi9 - disjoncteur modulaire - 1P+N - 2A - courbe C - peignable 1

Resi9 - disjoncteur modulaire - 1P+N - 25A - courbe C - peignable 1

Prix sans TVA 483,04 €

TVA% 20,0 %

Prix total (TVA incluse) 579,65 €

Nom du projet : Le Parc Nobel


Référence du projet : T4 R3 TL
Nom du client : Oliam
Adresse du client :
Téléphone du client : 23-08-2022
Veuillez sélectionner l'option "Identique au format original" de l'imprimante afin d'imprimer avec les dimensions correspondantes

Pour imprimer la page en "taille réelle", l'imprimante doit être configurée avec l'option "Identique au format original". Pour

RANGEE 1
Inter diff 1 Plaque Unité Lave-linge Four de Prises Prises Eclairage VMC Cloche
de intérieur cuisson cuisine chambre chambres
cuisson salle de
I1 Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 H1
Etiquettes

RANGEE 2
Inter diff 2 Lave-vaisselle Prise Unité Prises Prises Module Eclairage Eclairage
sèche-linge extérieur séjour de Plancher cuisine cuisine
courant chauffant
I2 Q9 Q10 Q11 Q12 Q13 Q14 Q15 K1
RANGEE 3
plus d'info, veuillez consulter les FAQ

inter diff 3 SPA Prises Prises Prises Eclairage Volet Sèche-serviette


chambre sdb- Roulant
+ banne
au tableau de répartition

I3 Q16 Q17 Q18 Q19 Q20 Q21 Q22
