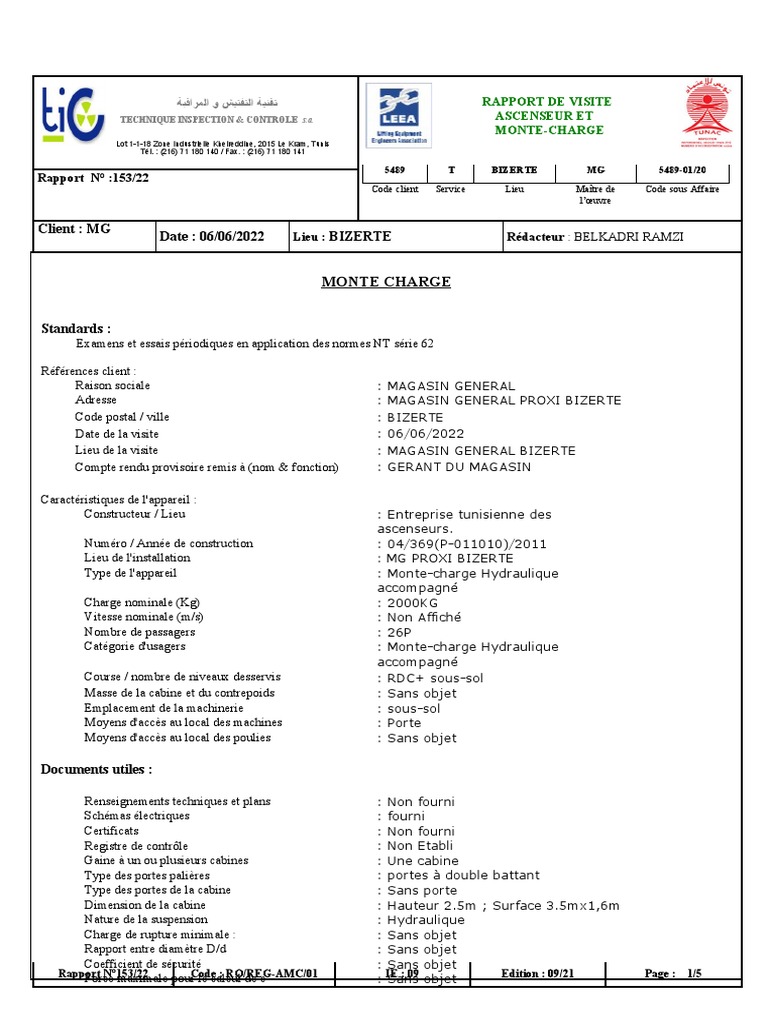

‫تقنية التفتيش و المراقبة‬ RAPPORT DE VISITE

TECHNIQUE INSPECTION & CONTROLE s.a ASCENSEUR ET

MONTE-CHARGE
Lot 1-1-18 Zone Industrielle Kheireddine, 2015 Le Kram, Tunis
Tél. : (216) 71 180 140 / Fax. : (216) 71 180 141

5489 T BIZERTE MG 5489-01/20

Rapport N° :153/22
Code client Service Lieu Maître de Code sous Affaire
l’œuvre

Client : MG
Date : 06/06/2022 Lieu : BIZERTE Rédacteur : BELKADRI RAMZI

MONTE CHARGE

Standards :
Examens et essais périodiques en application des normes NT série 62

Références client :
Raison sociale : MAGASIN GENERAL
Adresse : MAGASIN GENERAL PROXI BIZERTE
Code postal / ville : BIZERTE
Date de la visite : 06/06/2022
Lieu de la visite : MAGASIN GENERAL BIZERTE
Compte rendu provisoire remis à (nom & fonction)  : GERANT DU MAGASIN

Caractéristiques de l'appareil :
Constructeur / Lieu : Entreprise tunisienne des
ascenseurs.
Numéro / Année de construction : 04/369(P-011010)/2011
Lieu de l'installation : MG PROXI BIZERTE
Type de l'appareil : Monte-charge Hydraulique
accompagné
Charge nominale (Kg) : 2000KG
Vitesse nominale (m/s) : Non Affiché
Nombre de passagers : 26P
Catégorie d'usagers : Monte-charge Hydraulique
accompagné
Course / nombre de niveaux desservis : RDC+ sous-sol
Masse de la cabine et du contrepoids : Sans objet
Emplacement de la machinerie : sous-sol
Moyens d'accès au local des machines : Porte
Moyens d'accès au local des poulies : Sans objet

Documents utiles :

Renseignements techniques et plans : Non fourni

Schémas électriques : fourni
Certificats : Non fourni
Registre de contrôle : Non Etabli
Gaine à un ou plusieurs cabines : Une cabine
Type des portes palières : portes à double battant
Type des portes de la cabine : Sans porte
Dimension de la cabine : Hauteur 2.5m ; Surface 3.5mx1,6m
Nature de la suspension : Hydraulique
Charge de rupture minimale : : Sans objet
Rapport entre diamètre D/d : Sans objet
Coefficient de sécurité : Sans objet
Rapport N°153/22
Force maximale pourCode : RQ/REG-AMC/01
le calcul de c : IE :
Sans 09 objet Edition : 09/21 Page : 1/5
 N.B : voir la suite du rapport pour plus de détails :
 RAS = Rien A Signaler
 VO = Voir Observations
 SO = Sans Objet

I. Examens et vérifications

Désignation des ouvrages Constatations

1. Gaine :
1.1 - description sommaire
* Clôture de la gaine : V.O
* Ouverture : V.O
1.2 - Parois - planchers et plafonds (état général) : V.O

1.3 - Aspect des parois face à une entrée de cabine : V.O

1.4 - Cuvette :
* Fond (aspect, état) : V.O
* Distances libres : V.O
1.5 - Eclairage : V.O
1.6 - Existence de matériel étranger dans la gaine : V.O
* réserves supérieures (ascenseurs à adhérence ou à treuil attelé) :

2. Local des machines - local des poulies :

2.1 - Accessibilité (restrictions) : RAS
2.2 - Accès :
* Eclairage : RAS
* Sécurité d'utilisation : RAS
* Moyens d'accès : RAS
* Possibilité d'accès pour les gros travaux : RAS
2.3 - Etat général :
* Nature et état apparent du sol : Béton RAS
* Isolation acoustique du local : RAS
* Dimensionnement : Hauteur 3.96m ; Surface 2mx1, 2m RAS
* Ports d'accès et trappes : Porte en acier RAS
* Autres ouverture : Fenêtre RAS
* Ventilation : RAS
* Eclairage et prises de courant : V.O
* Existence et état des supports pour les manœuvres de force : S.O

3. Portes palières :
3.1 - Aspect extérieur (jeux, seuils, guides, suspension ...) : Porte métallique à double
RAS
battant
3.2 - Protection lors de fonctionnement : RAS
3.3 - Eclairage des abords et signalisation du stationnement :
* Eclairage plancher : RAS
* Contrôle de la présence de la cabine : RAS

Rapport N°153/22 Code : RQ/REG-AMC/01 IE : 09 Edition : 09/21 Page : 2/5

 Désignation des ouvrages Constatations

3.4 - Verrouillage et contrôle de fermeture des portes

* Protection contre les risques de chute : RAS
* Protection contre le cisaillement : RAS
* Verrouillage et déverrouillage de secours : RAS
* Dispositifs électriques de fermeture des ports palières : RAS

* Temporisation des fermetures des portes à manœuvre rapide : SO

4. Cabine – contrepoids :
4.1 - Aspect général
* Toit : V.O
* Plancher : RAS
* Parois : RAS
* Garde : RAS
4.2 - Garde pieds : RAS
4.3 - Fermeture des baies de la cabine : SO
4.4 - Protection lors du fonctionnement des portes : SO
4.5 - Contrôle de fermeture des portes : SO
4.6 - Ouverture de la porte de la cabine : SO
4.7 - Trappes et portes de secours : RAS
4.8 - Contrepoids :
* Dispositions pour éviter le déplacement : V.O
* Dispositions spécifiques s'il existe des poulies : V.O

5. Suspension : Vérin
5.1 - Type : Hydraulique V.O
5.2 - Etat général : V.O
5.3 - Etat de pare à huile (H) : V.O
5.4 - Type de flexible (H) : V.O
5.5- Adhérence des câbles : SO

6. Compensation :
6.1 - Tension des câbles de compensation : SO
6.2 - Contrôle de la tension par dispositif de sécurité : SO
6.3 - Conformité du rapport D/d : SO
6.4 - Dispositif anti-rebond : SO
6.5 - Protection des pignons, poulies de renvoi de mouflage de déflexion et de compensation : SO

7. Parachute :
7.1 - Type : V.O
7.2 - Mode de commande : V.O
7.3 - Décélération : V.O
7.4 - Déblocage : V.O
7.5 – Essai : V.O

8. Amortisseurs :
8.1 - Type d'amortisseurs : V.O
8.2 - Aspect général : V.O
8.3 - Essai (cabine vide, vitesse réduite) : V.O

9. Dispositions hors course de sécurité :

9.1 - Emplacement : niveau haut et bas de gaine V.O
9.2 - Mode d'action : buté fins de course V.O
9.3 - Dispositif de sécurité en cas de rencontre d'un obstacle : V.O
Rapport N°153/22 Code : RQ/REG-AMC/01 IE : 09 Edition : 09/21 Page : 3/5
 Désignation des ouvrages Constatations

10. Jeu :
10.1 - Jeux entre cabine et paroi de service : RAS

11. Machine :
11.1 - Aspect général du distributeur (actionneur et pré actionneur) (H) : V.O
11.2 - Aspect général du treuil (poulies, pignon, system de freinage, accablement,
chaîne, courroies, arbres de moteur) : V.O
11.3- Etat des flexibles (H) : V.O
11.4- Arrêt et contrôle d'arrêt de la machine : V.O
11.5- Contrôle de ralentissement de la machine : SO
11.6- Protections : V.O

12. Installation et appareillage électriques :

12.1 - Protection des appareillages de distribution hydraulique (H) : RAS
12.2 - Protection des moteurs : RAS
12.3 - Interrupteurs principaux : RAS
12.4 - Canalisation électriques : V.O
12.5 - Eclairage et prises de courant : RAS
12.6 - Protection contre les défauts électriques : RAS

13. Commandes – priorités :

13.1 Commande des déplacements : Electrique RAS
* Manœuvre normale : A l’aide des boutons RAS
* Manœuvre de nivelage et d'iso nivelage : SO
13.2 - Dispositif d'arrêt : Hydraulique RAS
13.3 - Dispositif de demande de secours : V.O
13.4 - Priorité de commande : SO

14. Affiches et instructions de manœuvre :

14.1 - Affichage en cabine : RAS
14.2 - Affichage sur le toit de cabine : RAS
14.3 - Affichage dans les locaux de machines et de poulies : RAS
14.4 - Affichage sur les portes : RAS

(H) : Pour le cas des ascenseurs hydraulique.

Rapport N°153/22 Code : RQ/REG-AMC/01 IE : 09 Edition : 09/21 Page : 4/5

Résumé des observations :
D'ordre et pour le compte du MAGASIN GENERAL, nous nous sommes rendus sur site au MAGASIN GENERAL
PROXI BIZERTE pour le contrô le règlementaire du monte-charge d’une charge nominale de 2000 Kg.

Lors de notre mission de contrô le nous n’étions pas accompagné d’un technicien qualifié donc nous avons
effectué une inspection visuelle et nous avons relevé les observations suivantes :

Local technique monte-charge :

1. Prévoir un éclairage de sécurité.
2. Eliminer la fuite d’huile au niveau de la centrale hydraulique.

Armoire monte-charge :
3. Mettre à jour schéma unifilaire.
4. Identifier les départs par des étiquettes durables.
5. Munir l’armoire électrique de son plastron.
6. Faire sortir la prise courant de l’armoire électrique.
7. Eliminer les câ bles de section 0.75mm2 au niveau de la prise courant.

Monte-charge :
8. Mettre en service la sirène au niveau de la cabine.
9. Mettre en service l’éclairage de sécurité au niveau de la cabine.
10. Mettre en places les couvercles manquants au niveau de l’éclairage normal au niveau de la cabine.
11. Mettre en place la plaque signalétique manquant au niveau de la cabine.
12. La gaine, La cuvette et le vérin de levage n’ont pas été inspectés vu l’indisponibilité d’un technicien
qualifié.
13. Les tests des dispositifs de sécurité du monte-charge n’ont pas été réalisés vu l’indisponibilité d’un
technicien qualifié.
14. Fournir le dossier technique de l’équipement.

Cet équipement ne peut pas être maintenu en service qu’après la prise en considération des points de réserves
citées ci-dessus et la réalisation des essais de fonctionnement et les épreuves nécessaires avec succès en présence
d’un ascensoriste qualifié.

L’inspecteur La Direction Technique

BELKADRI RAMZI MR HICHEM BEN ZOUARI

Rapport N°153/22 Code : RQ/REG-AMC/01 IE : 09 Edition : 09/21 Page : 5/5
