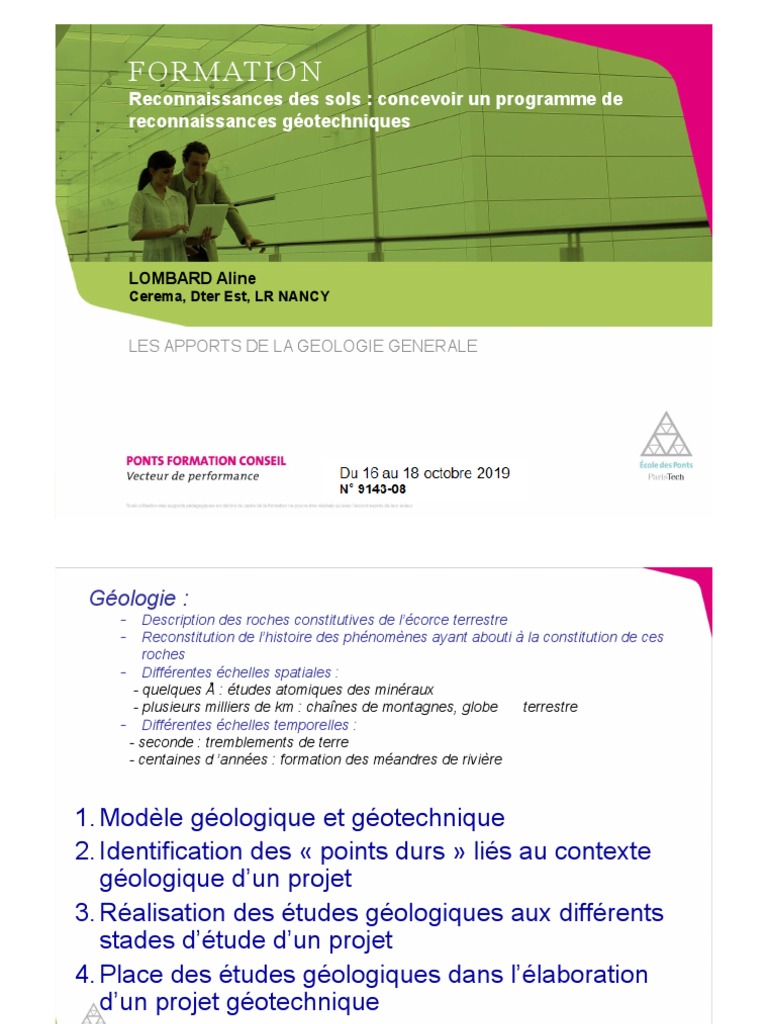

FORM ATION

Reconnaissances des sols : concevoir un programme de

reconnaissances géotechniques

LOMBARD Aline
Cerema, Dter Est, LR NANCY

LES APPORTS DE LA GEOLOGIE GENERALE

Du 24 au 26 octobre 2018
N° 9143-07
 Géologie :
– Description des roches constitutives de l’écorce terrestre
– Reconstitution de l’histoire des phénomènes ayant abouti à la constitution de ces
roches
– Différentes échelles spatiales :
- quelques Å : études atomiques des minéraux
- plusieurs milliers de km : chaînes de montagnes, globe terrestre
– Différentes échelles temporelles :
- seconde : tremblements de terre
- centaines d ’années : formation des méandres de rivière

1. Modèle géologique et géotechnique

2. Identification des « points durs » liés au contexte
géologique d’un projet
3. Réalisation des études géologiques aux différents
stades d’étude d’un projet
4. Place des études géologiques dans l’élaboration
d’un projet géotechnique
 Place des études géologiques dans
l'élaboration d'un projet géotechnique
• Études préliminaires
 Études d’avant-projet
Élaboration du
Études géotechniques
projet
Études de dimensionnement
Phase Reconnaissance (géologie de l'ingénieur, mécanique
administrative générale des sols, mécanique des roches,
(géologie de l'ingénieur) géotechnique routière, mécanique
des chaussées)

Établissement du modèle
Étude préliminaire
géotechnique préliminaire
Établissement du modèle Prédimensionnement des
Avant-projet
géotechnique ouvrages
Dimensionnement final des
Projet
ouvrages
Source : guide technique « commande et contrôle des
reconnaissances géotechniques de tracés », Scétauroute, LCPC, 2001

Le plus en amont possible

 Place des études géologiques dans
l'élaboration d'un projet géotechnique
• Objectifs :
• élaborer le modèle géologique du secteur d’étude et du sous-sol à
l’emplacement de l’ouvrage projeté :
 Description géologique et géotechnique
 Description du contexte hydrogéologique (et hydrologique) (Cf. autres interventions)
 Identifications géotechniques et Géomécaniques (Cf. autres interventions)
 Classification en nature et états (GTR) (Cf. autres interventions)

 Délimitation géométrique des formations

•Déterminer les « points durs » (particularité géologique susceptible de
remettre en cause ou modifier l’économie du projet) du tracé ou du site étudié
qui nécessitent une étude particulière et / ou une modification de la
localisation du projet
 passage d’une faille
 présence de terrains compressibles
 présence de roches dures
 Présence d'une zone à risques : risque sismique, de mouvements de
terrain, zone inondable
 Place des études géologiques dans
l'élaboration d'un projet géotechnique
• Étude préliminaire :
• élaborer le modèle géologique préliminaire du secteur d’étude et du sous-sol
à l’emplacement de l’ouvrage projeté :
 A partir d'investigations non destructives (étude bibliographique, photo-
interprétation, reconnaissance de terrain) et du retour d'expérience sur les
propriétés géotechniques matériaux rencontrés
Déterminer les « points durs » du tracé ou du site étudié qui nécessitent une
étude particulière et / ou une modification de la localisation du projet
 Identifier les points qui doivent faire l'objet d'une étude particulière (avec
investigations / essais spécifiques au stade de l'étude d'avant projet
 Hydrogéologie
 Déblais / emprunts
 Stabilité des talus rocheux
 Stabilité talus en terrains meubles
 Sols déformables / versants instables
 Valorisation possible des matériaux
 Objectifs / résultats attendus étude préliminaire
Délimitation géométrique des formations
Description géologique et géotechnique
Modèle Identification des « points durs »
géologique Définition du programme de reconnaissance du stade d'étude suivant (type et
positionnement des sondages, géophysique ...)

Description des grandes unités hydrogéologiques ou écoulements souterrains

Évaluation des conséquences sur le projet
hydrogéologie Impact du projet sur l'hydrogéologie locale
Définition programme études spécifiques
Reconstitution de l'histoire géologique et de l'évoltion du site
Déblais / Indication des déblais rocheux / appréciation des méthodes d'extraction
emprunts Vulnérabilité projet / environnement aux vibrations projections, etc.
Définition programme études spécifiques
Appréciation globale stabilité des talus rocheux (affleurements, expérience régionale)
Stabilité talus Altération et altérabilité potentielle des massifs rocheux
rocheux Orientation du projet par rapport à la structure du massif rocheux
Définition programme études spécifiques
Appréciation globale de l'extension et de l'importance des problèmes de stabilité et de
Sols tassement (géologie / expérience locale)
déformables / Appréciation globale des instabilités et du contexte hydrogéologique et géomorphologique
versants Indices apparents d'instabilité
Estimation des confortements à envisager
instables Définition programme études spécifiques

Valorisation Inventaire des matériaux rocheux et évaluation possibles de leurs possibilités d'utilisation
des matériaux
 Description géologique et géotechnique
• Nature géologique des matériaux rencontrés
– Trois grands types de roches
– Roches éruptives
– Roches métamorphiques
– Roches sédimentaires
– Leur « histoire » conditionne leur état (fracturation,
altération, composition minérale)
Ne pas se contenter d'un modèle géologique descriptif des roches
présentes mais étudier l'histoire géologique du site
• Propriétés géotechniques : porosité, résistance
mécanique, plasticité, etc…
 Description géologique et géotechnique
Famille des Granite, granulite, granodiorite, syénite, microgranite, rhyolite,
Granites thyodacite, trachyte, tuf

Famille des Diorite, diorite quartzique, microdiorite, andésite, dacite, trachy-

Roches andésite, lamprophyre
Diorites
éruptives
Famille des Gabbro, dolérite, diabase, ophite, basalte, trapp, serpentinite,
Basaltes et péridotite
Gabbros
 Description géologique et géotechnique
Roches Gneiss, amphibolites, cornéennes, quartzites, marbres,
Métamorphiques calcaires cristallins, leptynites, migmatites

Roches massives
Métamorphiques Roches Schistes, micaschistes, phyllades, ardoises, marbres,
Métamorphiques calcschistes, schistes cristallins
Schisteuses
 Description géologique et géotechnique
Roches Sédimentaires Calcaires, craies, dolomies, cargneules, travertins
carbonatées marnes

Roches Roches Sédimentaires Grès, grès quartzitiques, molasses, meulières, silex,

Sédimentaires siliceuses arkoses, argiles
Roches Sédimentaires Sel gemme, gypse, anhydrite, potasse
solubles
 Formations géologiques récentes
Quaternaire (début : -1,8 millions d ’années) :
• glaciations
• variations du niveau des mers (en liaison avec les glaciations)
• modelage des reliefs actuels
• dépôts de sédiments « récents » : formations alluviales, formations
de pentes, limons de plateaux, moraines glaciaires, etc.

Caractéristiques des sédiments quaternaires / formations

superficielles :
• Souvent proches géographiquement de la roche d’origine
• Sédiments rarement homogènes dans leur composition et leur
propriétés
• Sédiments déposés le plus souvent par « plaques » localisées
• Souvent non cimentés
 Formations superficielles / sédiments quaternaires
Moraines glaciaires : Matériaux érodés puis transportés par les glaciers,
très hétérogènes en nature et en granulométrie, Propriétés très variables,
Phénomènes de surconsolidation sur les argiles glaciaires
Les dépôts éoliens : Matériaux fins transportés depuis leur région d’origine
vers une zone de dépôt par le vent : les Loess (exemple limons des plateaux
dans l’ouest du bassin parisien)
Les Colluvions : dépôts hétérogènes
accumulés au pied des versants par glissement
ou ruissellement des éléments du versant
préalablement fragmentés par le gel
notamment, de natures et de granulométrie
différentes (par exemple blocs de craie et de
silex dans une matrice argileuse)

Les Alluvions : Dépôts meubles plus ou moins grossiers transportés puis

sédimentés par les cours d’eau (Galets, sables et limons en différentes proportions)
déposés sous forme de bancs de sables graviers ou galets en montagne, à
l’embouchure des fleuves ou sur les plate-formes océaniques ou forme de nappes
alluviales dans les plaines
 Contexte hydrogéologique
• Perméabilité des terrains rencontrés (nature du
matériau et fracturation)
• Présence d’une nappe dans les matériaux
rencontrés :
– Nappe alluviale
– Nappe libre
– Nappe captive
• Profondeur de la nappe
• Présence de résurgences
• Influence sur la teneur en eau des matériaux
sus-jacents
• Dissolution de matériaux (nappes salées)
Identification des « points durs »
Conséquences de la présence d’une
zone de failles
• Rarement une faille seule mais
faisceau de failles
• Altération plus importante des
matériaux
• Favorise l’infiltration et la
formation de poches karstiques
en contexte calcaire
• Érosion favorisée sur les zones
de faille
• Présence de matériaux broyés
(conséquence sur la stabilité
des talus de déblais ou sur la
stabilité des remblais)

Source LRPC de Rouen

 Terrains meubles et/ ou compressibles
• Tourbe : dans d’anciennes
zones marécageuses ou
dans le lit d’une rivière,
anciens méandres
• Argiles glaciaires
surconsolidées : les
travaux liés à la
construction d’un ouvrage
(déblai ou remblai)
modifient l’état de
contrainte entraînent des
phénomènes d’instabilité
• Argiles plastiques

Présence de tourbe correspondant à un ancien marais littoral

 Tassements au niveau des ouvrages, problèmes de stabilité

 Pas de réemploi en remblai (déséquilibre du mouvement des
terres)
 Présence de roches dures
• Nécessité d’extraire les
matériaux à l’explosif
• Fracturation des roches peut
entraîner des problèmes de
stabilité des talus rocheux : il est
impératif de connaître le mieux
possible la structure du massif
rocheux pour adapter les plans
de tir et anticiper les travaux de
mise en sécurité des talus

 Globalement surcoût de
travaux
 Mais matériaux de bonnes
caractéristiques pour les
réemplois en terrassement
 Présence de zones à risques
• Zones inondables (débordement, ruissellement, remontée
de nappe):  dimensionnement spécifique des remblais et choix des
matériaux (insensibles à l’eau, ou drainants pour minimiser les perturbations des
écoulements), prévoir substitution éventuelle de matériaux sous remblai
 ouvrage ne doit pas aggraver les risques (transparence hydraulique de l’ouvrage)

Débordement de la Moselle 4 octobre 2006,

photo Cerema LR Nancy
 Présence de zones à risques
• Zones de risques liés à la
présence de cavités
souterraines
 études complémentaires à prévoir
dès l’amont du projet : le coût de
traitement en amont sera inférieur au coût
d’un traitement a posteriori après
construction du projet (traitement
directement sur les indices générant en
particulier moins de sondages)
• Exemple de l’autoroute A29 : la Source Cerema LR Rouen
reconnaissance et le traitement des
cavités souterraines a représenté 2.3 %
du coût total du projet (source LRPC de
Rouen)
 investigations et traitement
adaptés à prévoir en fonction du
type de cavités rencontrées sur le
projet (carrières souterraines
abandonnées, mines, cavités
karstiques)

Source Cerema LR Rouen

 Présence de zones à risques
• Zones de risques de
glissements de terrain
potentiels
 dimensionnement
spécifique des remblais et
choix des matériaux
(remblais allégés)
 Risques de déclenchement
de mouvements de grande
ampleur lors de la
réalisation de déblais
 drainages et confortements
spécifiques à prévoir à court
terme (sécurisation en
phase travaux) et à long
terme stabilité de l’ouvrage
 Présence de zones à risques

• Zones de risques liés à des chutes de blocs et

des éboulements de falaises
 études complémentaires à prévoir dès l’amont du
projet (études de risques, pré-dimensionnement de
confortements, étude de coût)
 confortements à prévoir et dimensionner
spécifiquement en amont du projet (dès que sa
localisation est définie), pour mettre en œuvre les
parades dès le début des phases travaux
Comme pour les glissements de terrain, les travaux de confortement
peuvent être réalisés en deux phases : sécurisation court terme
pour la durée du chantier et sécurisation à long terme pour la
protection de l’ouvrage
Présence de zones à
risques

• Zone sismique:
– Dimensionnements
particuliers
– Matériaux
spécifiques
– Construction
suivant les normes
parasismiques
(eurocode 8)
 Réalisation d’une étude géologique
Au stade étude préliminaire

Bibliographie :
• Étude des cartes et plans existants
• Travaux universitaires concernant la zone d’étude
• Études antérieures, retour d’expérience de
chantiers similaires ou voisins
Photo-interprétation
Reconnaissance de terrain
Pas d'investigations type sondages ou géophysique
 Étude bibliographique
Étude des cartes et plans existants
– cartes topographiques : relief, géomorphologie, hydrologie / hydrogéologie,
toponymie
– Carte géologique : nature et caractéristiques des terrains (substratum et
altération), structures géologiques, histoire géologique / paléogéographique
– Cartes spécifiques (hydrogéologiques, géomorphologiques,
géotechniques,... ) : compléments par domaine d'application
 première idée de l’évolution du site au cours du quaternaire : zones
d’anciens glissements, terrasses alluviales, anciens méandres
comblés….
 Consulter plusieurs éditions des cartes si possible (anciennes éditions)
 Traduire la carte géologique : consulter légende complète (infos
hydrogéologie, géologie structurale)
Travaux universitaires concernant la zone d’étude
Études antérieures, retour d’expérience de chantiers similaires
ou voisins
 Étude bibliographique

Sources de données
– Géoportail : http://www.geoportail.gouv.fr
– Antennes régionales IGN (anciennes éditions papiers)
– BRGM : http://infoterre.brgm.fr/ : géologie (légende téléchargeables), base de
données du sous sol, hydrogéologie, bases de données cavités,
mouvements de terrain
– Archives Services de l'Etat, Maîtres d'ouvrages
– Bibliothèques universitaires (bases de données en ligne pour
certaines) : géologie ET géographie
– Les noms de lieux en France – Glossaire de termes dialectaux, André
Pégorier, IGN.
• Identification
d’un méandre
abandonné
sur carte
topographique
au 1/25000
• Identification du « modelé glaciaire » sur une carte
topographique, présence de verrous glaciaires, lacs
tourbières, actuels et anciens
Informations données par la carte géologique au 1/50000

- Point de vigilance : limites de cartes, interprétation des géologues ayant

réalisé les cartes
- Importance de consulter les notices détaillées
Informations données par la carte géologique au 1/50000
 Informations données par la carte géologique au 1/50000

-2 variantes sur des terrains favorables à l’apparition d’instabilités de type

glissement ou fluage et traversant une vallée (zones naturelles humides,
terrains compressibles, transparence hydraulique des ouvrages)
-2 variantes sur des terrains pouvant contenir des cavités souterraines
naturelles ou anthropiques (carrières)
 Informations données par la carte géologique au 1/50000

Carte géol capture

moselle

méandre abandonné et modification du cours de la Moselle

Informations données par la carte géologique au 1/50000

Géologie et
Géomorphologie en
contexte de vallée glaciaire
Conséquences sur le type
de matériaux rencontrés
 Réalisation d’une étude géologique
Au stade étude préliminaire

Photo interprétation
• Analyse de photographies aériennes, multi-date,
multi-scalaire, en stéréoscopie :
– Directions régionales de fracturation des roches
– Repérage d’anciens bras morts de cours d’eau pouvant
contenir des matériaux compressibles
– études de risques naturels (évolution du littoral, indices de
cavités souterraines, zones d’instabilités de type glissement ou
instabilité rocheuses….)
• Aide à la définition du contexte géologique et
géotechnique, prise en compte des risques
naturels géologiques, prise en compte des risques
liés à certaines activités anthropiques
Photo-interprétation

Source projet de mise à jour du guide Reconnaissance

géologique et géotechnique des tracés de routes et autoroutes,
Cerema, IFFSTAR
Ortho-photo présentant des chenaux d’écoulements dans la plaine alluviale du gave de
Pau. (IGN, LRPC Bordeaux)
 Photo-interprétation

Source projet de mise à jour du guide Reconnaissance géologique et géotechnique des tracés de routes et autoroutes, Cerema, IFFSTAR
 Photo-interprétation
1982 1992

Photo-interprétation multi-date mettant en évidence l’apparition d’un nouveau

couloir d’éboulement. (IGN, LRPC Bordeaux)
 Photo-interprétation

Source projet de mise à jour du guide Reconnaissance géologique et géotechnique des tracés de routes et autoroutes, Cerema, IFFSTAR
 Photo-interprétation

Vestiges de guerre, tranchées

Essey Les Nancy 54 Vestiges de guerre, tranchées Essey Les Nancy 54
Orthophotoplan IGN 2001 Photo aérienne IGN 1964
 Réalisation d’une étude géologique
Au stade étude préliminaire

Reconnaissance de terrain
• Levé géologique
• Carte d’affleurements, carte des formations
superficielles
• Description pétrographique
• Contexte hydrogéologique et hydraulique
• Étude géomorphologique

Vérification terrain des informations issues de la biblio et

des indices issus de la photo-interprétation
Reconnaissance de terrain
Faille des cevennes, Gard

La réunion, cirque de Mafate,

succession de couches de roches
volcaniques de différentes natures

Affleurement de Schistes plissés

 Reconnaissance de terrain

Inondation par remontée de la nappe alluviale

des anciens méandres avant débordement du
cours d’eau. Vallée de la Meuse

Altération en milieu tropical : latéritisation,

Guyane déblai RN3
Réalisation d’une étude géologique
Au stade Avant Projet Sommaire

• Reconnaissance de terrain
• Analyse structurale détaillée sur affleurements
dans le cas de matériaux rocheux

• Investigations IN SITU :
– Sondages de reconnaissance positionnés en fonction
du modèle géologique préliminaire et des profils en
long fournis
– Géophysique si nécessaire et si le contexte
géologique le permet (adaptation des moyens utilisés
au terrain sous-jacent et aux objets géologiques
recherchés), interprétation au vu des sondages de
confirmation des anomalies
 Réalisation d’une étude géologique
Au stade Avant Projet Sommaire
Exemple du projet de tunnel de la déviation de Bitschwiller-
les-Thann
Le projet de Tunnel
traverse une zone
de faille mise en
évidence par
l'étude géologique
préliminaire
Objectif localiser
plus précisément la
faille qui pourrait
impacter la tête de
tunnel Sud
- géophysique :
sismique réfraction
et panneaux
électriques
- carottages sur
anomalies
géophysiques
Carte géologique au 1/50000 Thann
 Réalisation d’une étude géologique
Au stade Avant Projet Sommaire
Exemple du projet de tunnel de la déviation de Bitschwiller-
les-Thann

Photo Cerema Dter Est

Panneau électrique
Profil de sismique réfraction
 Conclusions
• Étude géologique préalable est indispensable
avant toute construction d ’ouvrage (plus ou
moins détaillée suivant le type d ’ouvrage, les
terrains rencontrés et le stade du projet)

• Objectifs :
• Dimensionner les programmes de reconnaissances
détaillées des phases avant projet ou projet
• prévoir voire réduire les coûts du chantier
• prévoir les problèmes éventuels
» matériaux difficiles à extraire ou à mettre en
œuvre
» problèmes de stabilité de pentes,
d ’éboulements de falaises, de présence de
cavités souterraines, etc.
