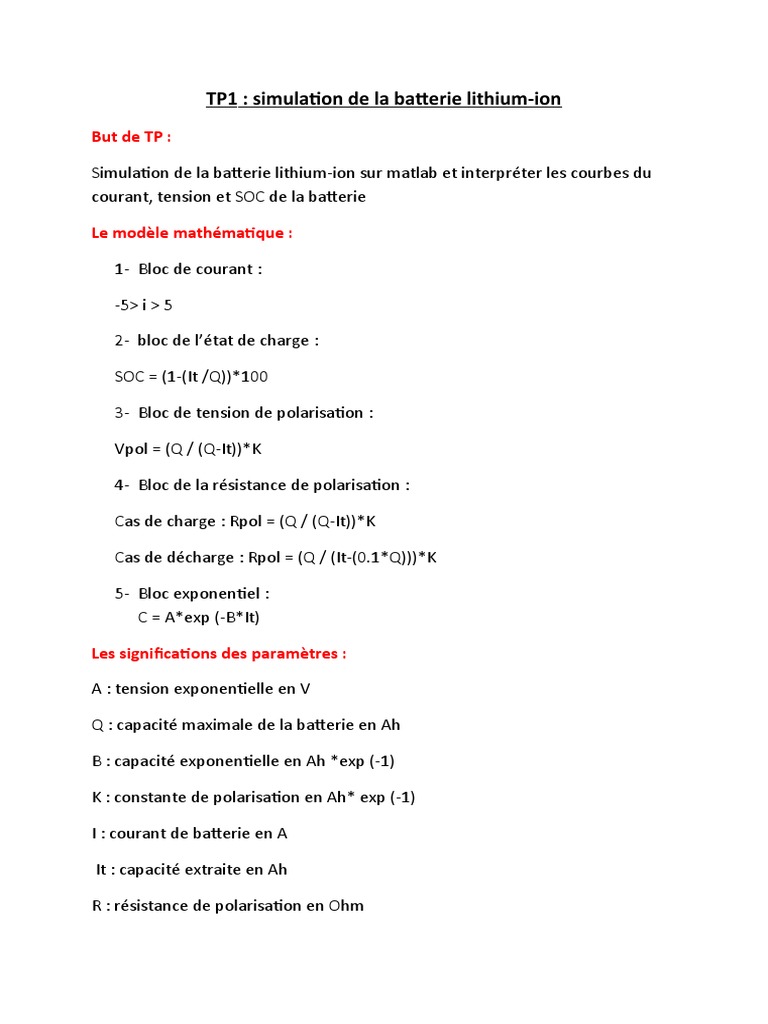

TP1

: simulation de la batterie lithium-ion

But de TP :

Simulation de la batterie lithium-ion sur matlab et interpréter les courbes du

courant, tension et SOC de la batterie

Le modèle mathématique :

1- Bloc de courant :

-5> i > 5

2- bloc de l’état de charge :

SOC = (1-(It /Q))*100

3- Bloc de tension de polarisation :

Vpol = (Q / (Q-It))*K

4- Bloc de la résistance de polarisation :

Cas de charge : Rpol = (Q / (Q-It))*K

Cas de décharge : Rpol = (Q / (It-(0.1*Q)))*K

5- Bloc exponentiel :
C = A*exp (-B*It)

Les significations des paramètres :

A : tension exponentielle en V

Q : capacité maximale de la batterie en Ah

B : capacité exponentielle en Ah *exp (-1)

K : constante de polarisation en Ah* exp (-1)

I : courant de batterie en A

It : capacité extraite en Ah

R : résistance de polarisation en Ohm

Les courbes :

Courbe de tension de la batterie :

12.06
tension

12.04

12.02

12

11.98

11.96

11.94
0 0.5 1 1.5 2 2.5
4
x 10

Courbe de SOC :

100
SOC
90

80

70

60

50

40

30

20

10
0 0.5 1 1.5 2 2.5
4
x 10

Courbe du courant :
 5
courant
4

-1

-2

-3

-4

-5
0 0.5 1 1.5 2 2.5
4
x 10

Les commentaires :

 La valeur du courant de batterie est limitée entre 5 et -5

 La valeur de tension de batterie varie avec le temps en deux sens charge
est décharge
 La valeur de SOC de batterie aussi varie avec le temps, il charge jusqu’a
80% et décharge jusqu’a 20%

Conclusion :

En conclusion, nous pouvons dire que dans ce tp nous avons effectue des
simulations qui nous ont permis de savoir comment fonctionne une batterie au
lithium-ion et leur module mathématique, et d’âpres les résultats du
simulations nous avons vu que la batterie lithium-ion a deux sens cotée charge
est très rapide avec une tension de stockage élevé , par contre dans la phase de
décharge elle est moins rapide .
