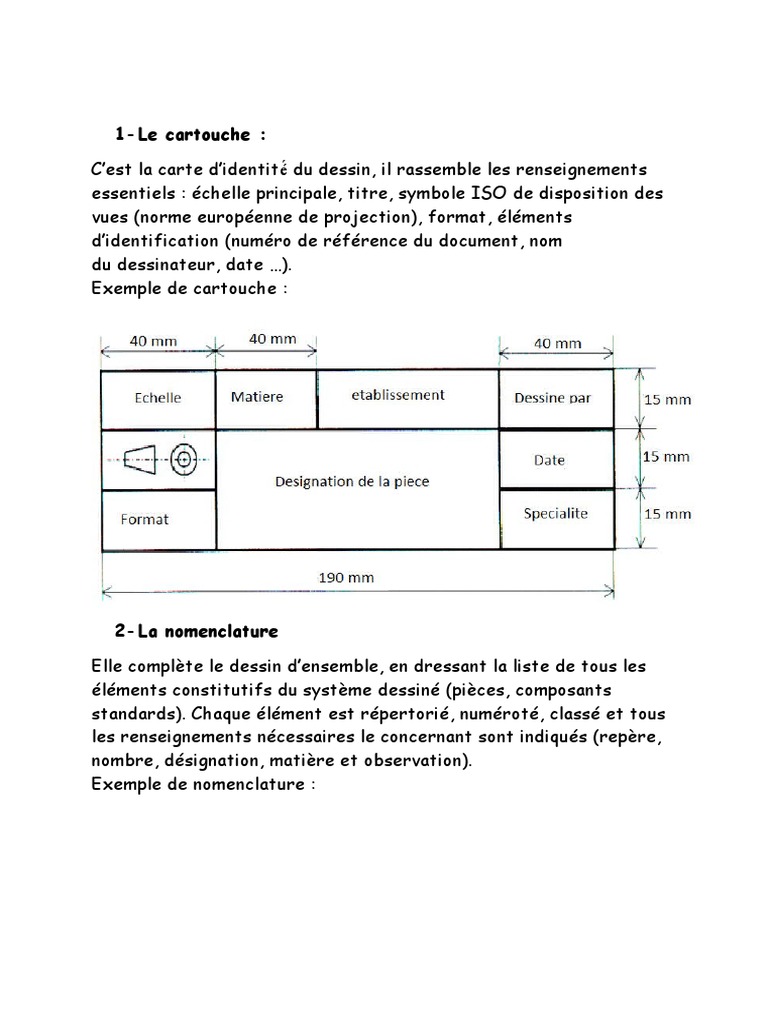

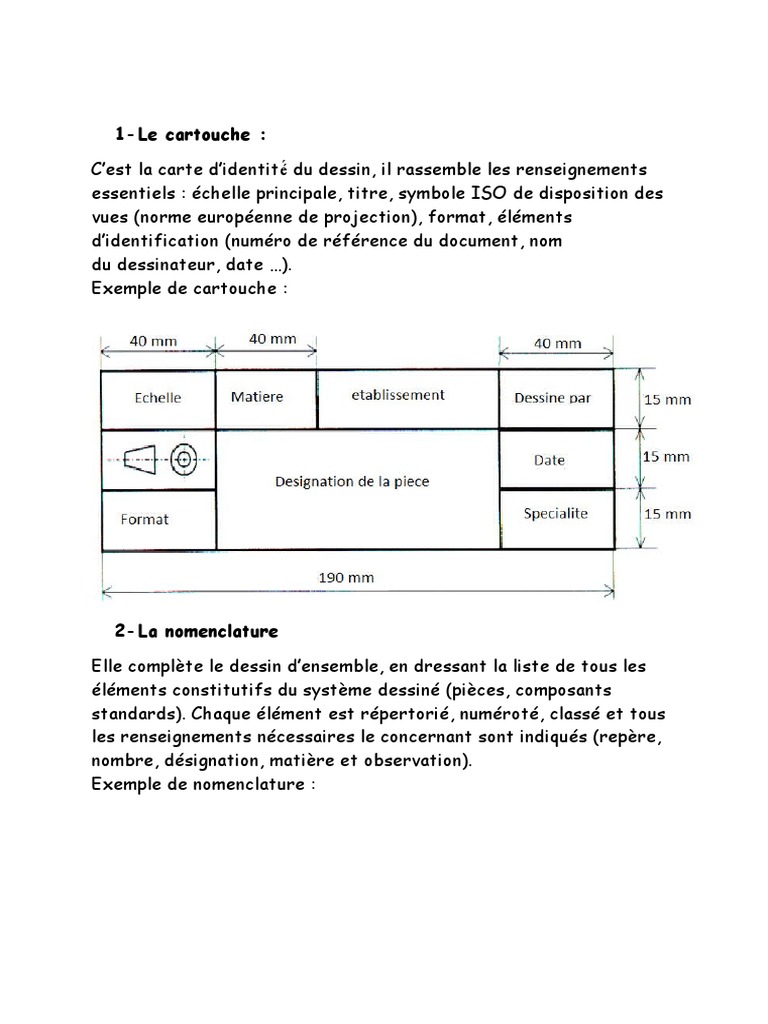

1-Le cartouche :

C’est la carte d’identité́ du dessin, il rassemble les renseignements


essentiels : échelle principale, titre, symbole ISO de disposition des
vues (norme européenne de projection), format, éléments
d’identification (numéro de référence du document, nom
du dessinateur, date …).
Exemple de cartouche :

2-La nomenclature

Elle complète le dessin d’ensemble, en dressant la liste de tous les


éléments constitutifs du système dessiné (pièces, composants
standards). Chaque élément est répertorié, numéroté, classé et tous
les renseignements nécessaires le concernant sont indiqués (repère,
nombre, désignation, matière et observation).
Exemple de nomenclature :
3-Les traits

Plusieurs types de traits sont employés en dessin technique. Un


type de trait est caractérisé par sa :

- Nature : CONTINU ou INTERROMPU ou MIXTE.

- Largeur : FORT ou FIN.

Nous remplierons le tableau au fur et à mesure que nous les


rencontrerons.

TYPE de TRAIT DESIGNATION APPLICATIONS

Trait continu fort Arêtes et contours vus.


Cadre et cartouche

Trait interrompu court


Arêtes et contours cachés
fin (ou pointillé)

Trait mixte fin (ou Axes


trait d’axe) Plan de coupe ou de symétrie
Lignes d’attache de repères
Trait continu fin
et de côtes. Hachures.

Continu fin ondulé Ou Limites de vues ou de coupes


Rectiligne en «zigzag» partielles

Contours de pièces voisines


Trait mixte fin à deux Parties situées en avant du plan
tirets de coupe
