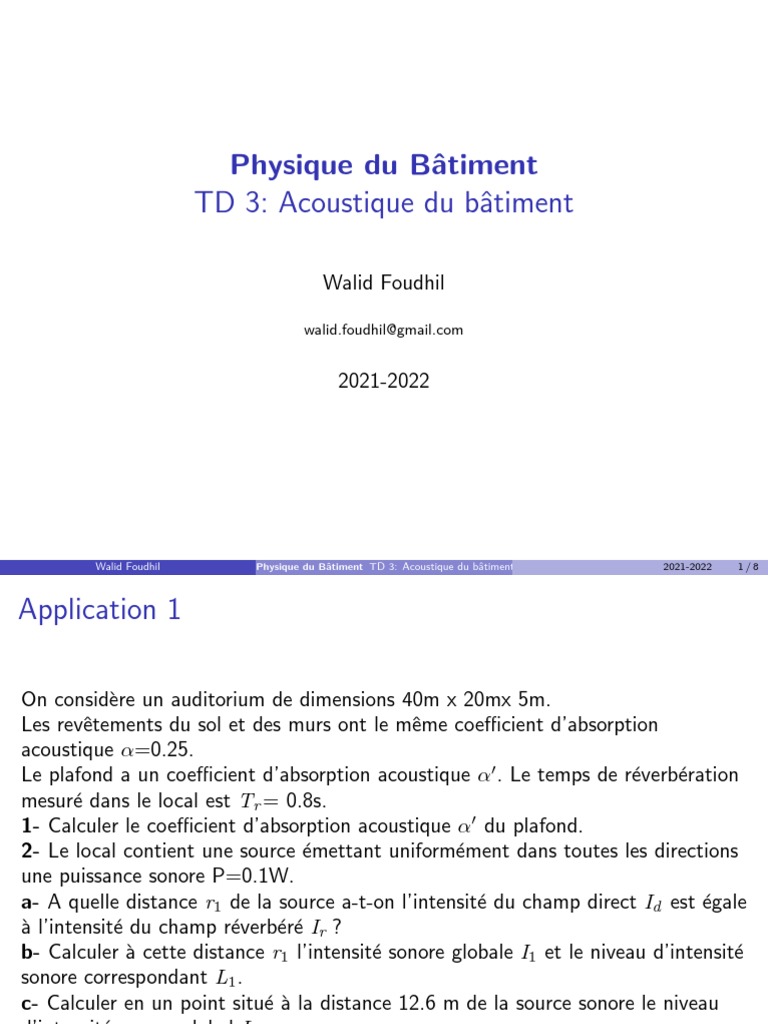

Physique du Bâtiment

TD 3: Acoustique du bâtiment

Walid Foudhil

walid.foudhil@gmail.com

2021-2022

Walid Foudhil Physique du Bâtiment TD 3: Acoustique du bâtiment 2021-2022 1/8

Application 1

On considère un auditorium de dimensions 40m x 20mx 5m.

Les revêtements du sol et des murs ont le même coefficient d’absorption
acoustique α=0.25.
Le plafond a un coefficient d’absorption acoustique α0 . Le temps de réverbération
mesuré dans le local est Tr = 0.8s.
1- Calculer le coefficient d’absorption acoustique α0 du plafond.
2- Le local contient une source émettant uniformément dans toutes les directions
une puissance sonore P=0.1W.
a- A quelle distance r1 de la source a-t-on l’intensité du champ direct Id est égale
à l’intensité du champ réverbéré Ir ?
b- Calculer à cette distance r1 l’intensité sonore globale I1 et le niveau d’intensité
sonore correspondant L1 .
c- Calculer en un point situé à la distance 12.6 m de la source sonore le niveau
d’intensité sonore global L2 .

Walid Foudhil Physique du Bâtiment TD 3: Acoustique du bâtiment 2021-2022 2/8

Application 2
On considère deux locaux (deux salles de classes) de dimensions identiques 6,00m
x 7,00m x 4,00m séparés par une cloison de surface 6,00 x 4,00m. Les murs et le
plafond sont en plâtre peint, le sol en dalles thermoplastiques. Les vitrages ont
une superficie de 6,00 m 2 et la porte en bois de surface 2 m 2 . L’occupation
normale est de trente enfants et un adulte.
1- Calculer le temps de réverbération d’un local occupé pour l’octave 1000Hz.
2- On veut ramener à 0,6 le temps de réverbération en disposant des dalles
acoustiques de coefficient d’absorption α = 0,73 dans l’octave 1000 Hz.
a- Quel est l’intérêt de cette diminution ?
b- Quelle superficie de dalles faut-il installer ?
3- L’indice d’affaiblissement acoustique de la cloison séparative est égal à 30dB
pour l’octave 1000 Hz. Calculer les isolements acoustiques brut et normalisé entre
les deux locaux, avant et après traitement acoustique.
4- Si on installe une porte de communication de surface 2,00 m 2 et de coefficient
de transmission τ = 0,01 dans la cloison séparative, quelle sera la nouvelle valeur
de l’isolement brut ? (On se place dans le cas ou le traitement acoustique a été
effectué).

Walid Foudhil Physique du Bâtiment TD 3: Acoustique du bâtiment 2021-2022 3/8

Application 2

Walid Foudhil Physique du Bâtiment TD 3: Acoustique du bâtiment 2021-2022 4/8

Correction 1
1- L’aire d’absorption équivalente est : A = α.S1 + α0 .Sp
Avec S1 sont les surfaces des murs et du sol et Sp est la surface du plafond.
Pour déterminer A, on utilise la formule de Sabine : Tr = 0.16 V
A . Donc
A = 0.16 TVr = 0.16 4000
0.8 = 800m 2

A = α.S1 + α0 .Sp , donc α0 = A−α.SSp

1
= 800−0.25∗1400
800 = 0.56
P 4P
2- a- ID = ΩR 2 (intesité directe)=IR = A (intensité réverbérée)
4π
Ω = Q et Q = 1 : émission dans tout l’espace.
q q
A 800
On aura : R = 16π = 16π = 4m
b- L’intensité sonore globale I1 à la distance r1 est :
−3
I1 = Id + IR = 2.IR = 2. 4P 8.0.1
A = 800 = 10 W .−2
Le niveau d’intensité sonore correspondant à la distance r1 :
10−3
L1 = 10.log II10 = 10.log 10 −12 = 90dB

c- L’intensité sonore globale I2 à la distance r=12.6 m est :

−4
I2 = Id + IR = 4π.d P 4P 0.1 4.0.1
2 + A = 4π.(12.6)2 + 800 = 5.510 W .−2
Le niveau d’intensité sonore correspondant à la distance d :
5.5−4
L2 = 10.log II02 = 10.log 10 −12 = 87.4dB

Walid Foudhil Physique du Bâtiment TD 3: Acoustique du bâtiment 2021-2022 5/8

Correction 2

1- L’aire d’absorption équivalente est : A = α.S1 + α0 .Sp

On utilise la formule de Sabine, pour déterminer le temps de réverbération :
Tr = 0.16 V A.
Le volume est V = 6 ∗ 7 ∗ 4 = 168m 3 P P
L’air spécifique équivalent est donné par : A = i αi .Si + j Aj

168
Tr = 0.16 19.22 = 1.4s à 1000 Hz

Walid Foudhil Physique du Bâtiment TD 3: Acoustique du bâtiment 2021-2022 6/8

Correction 2

2-
a- Puisque c’est une salle de classe, donc l’intelligibilité de la parole est exigée.
b- Calcul de surface de la dalle :
Tr0 = 0.6 = 0.16 A
V 0 V 168
0 , donc A = 0.16 T 0 = 0.16 0.6 = 44.8m
2
r

Or, la nouvelle valeur A’ se calcule en remplaçant le coefficient d’absorption 0.03

par 0.73 : A0 = A − (0.03 ∗ Sdalle ) + (0.73 ∗ Sdalle )
A0 −A
La surface de la dalle sera : Sdalle = 0.73−0.03 = 36.5m 2
3- L’indice d’affaiblissement acoustique est R = 30 dB
- Calcul de l’isolement brut : Db = R + log( SAp ) .
La surface de séparation est Sp = 24m 2
Avant traitement : Db = 30 + log( 19.22
24 ) = 29dB à 1000 Hz
Après traitement : Db = 30 + log( 44.8
24 ) = 32.7dB à 1000 Hz

Walid Foudhil Physique du Bâtiment TD 3: Acoustique du bâtiment 2021-2022 7/8

Correction 2
Tr
- Calcul de l’isolement normalisé : Dn = Db + log( T0
).
T0 = 0.5s
Avant traitement : Dn = 29 + log( 1.4
0.5 ) = 33.47dB à 1000 Hz
0.6
Après traitement : Db = 32.7 + log( 0.5 ) = 33.49dB à 1000 Hz
4- Pour la porte on a τp = 10−3
Pour la cloison : Rc = 30 = 10.log τ1c , donc τc = 10−3
Le coefficient de transmission moyen est :
τ .S +τ .S −3 −2
τmoy = c Scc +Spp p = 10 .22+10
22+2
.2
= 1.75.10−3
1 1
Alors, Rmoy = 10.log τmoy = 10.log 1.75.10−3 = 27.57dB

Calcul de la nouvelle valeur de l’air équivalent :

A2 = 44.8 − (0.73 ∗ 2) + (0.09 ∗ 2) = 43.52m 2
Calcul de la nouvelle valeur de l’isolement brut (cloison+porte) :
Db = Rmoy + log( AS2 ) = 27.57 + log( 43.52
24 ) = 30.15dB
