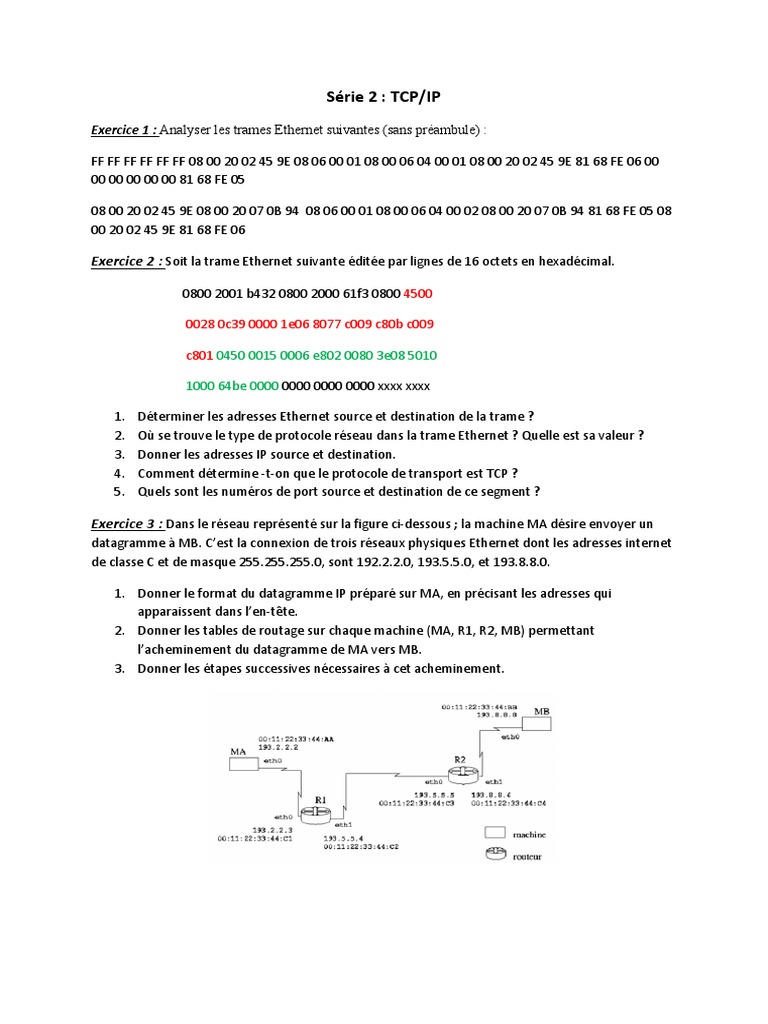

Série 2 : TCP/IP

Exercice 1 : Analyser les trames Ethernet suivantes (sans préambule) :

FF FF FF FF FF FF 08 00 20 02 45 9E 08 06 00 01 08 00 06 04 00 01 08 00 20 02 45 9E 81 68 FE 06 00
00 00 00 00 00 81 68 FE 05

08 00 20 02 45 9E 08 00 20 07 0B 94 08 06 00 01 08 00 06 04 00 02 08 00 20 07 0B 94 81 68 FE 05 08
00 20 02 45 9E 81 68 FE 06

Exercice 2 : Soit la trame Ethernet suivante éditée par lignes de 16 octets en hexadécimal.

0800 2001 b432 0800 2000 61f3 0800 4500

0028 0c39 0000 1e06 8077 c009 c80b c009

c801 0450 0015 0006 e802 0080 3e08 5010

1000 64be 0000 0000 0000 0000 xxxx xxxx

1. Déterminer les adresses Ethernet source et destination de la trame ?

2. Où se trouve le type de protocole réseau dans la trame Ethernet ? Quelle est sa valeur ?
3. Donner les adresses IP source et destination.
4. Comment détermine -t-on que le protocole de transport est TCP ?
5. Quels sont les numéros de port source et destination de ce segment ?

Exercice 3 : Dans le réseau représenté sur la figure ci-dessous ; la machine MA désire envoyer un
datagramme à MB. C’est la connexion de trois réseaux physiques Ethernet dont les adresses internet
de classe C et de masque 255.255.255.0, sont 192.2.2.0, 193.5.5.0, et 193.8.8.0.

1. Donner le format du datagramme IP préparé sur MA, en précisant les adresses qui
apparaissent dans l’en-tête.
2. Donner les tables de routage sur chaque machine (MA, R1, R2, MB) permettant
l’acheminement du datagramme de MA vers MB.
3. Donner les étapes successives nécessaires à cet acheminement.
