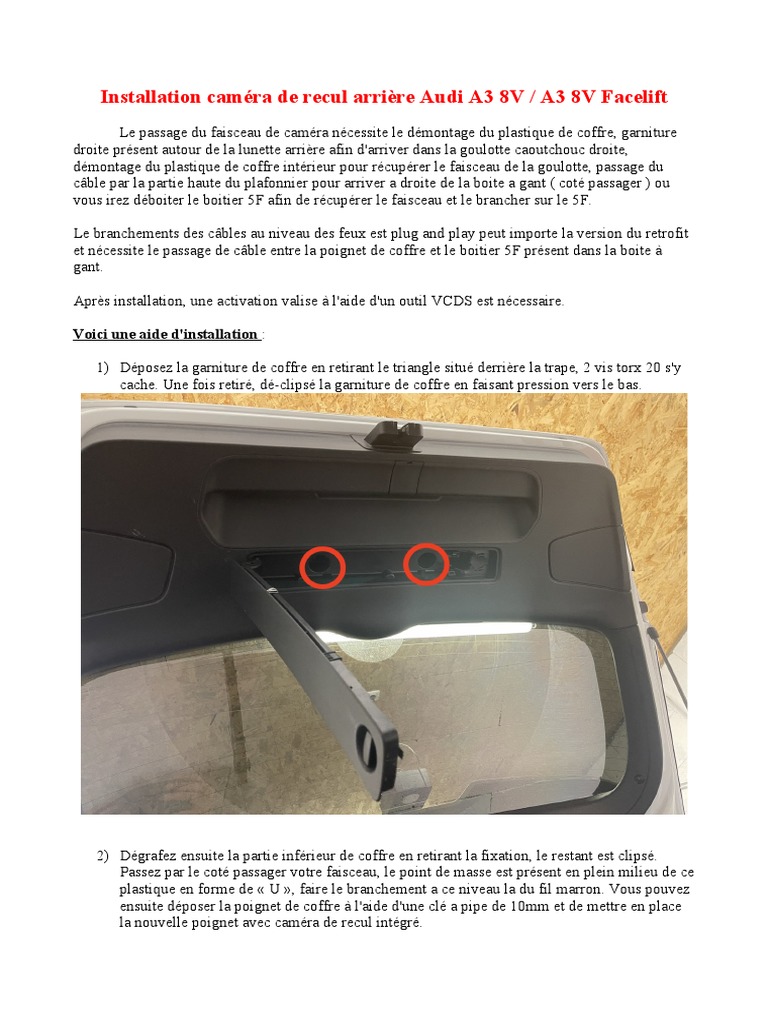

Installation caméra de recul arrière Audi A3 8V / A3 8V Facelift

Le passage du faisceau de caméra nécessite le démontage du plastique de coffre, garniture

droite présent autour de la lunette arrière afin d'arriver dans la goulotte caoutchouc droite,
démontage du plastique de coffre intérieur pour récupérer le faisceau de la goulotte, passage du
câble par la partie haute du plafonnier pour arriver a droite de la boite a gant ( coté passager ) ou
vous irez déboiter le boitier 5F afin de récupérer le faisceau et le brancher sur le 5F.

Le branchements des câbles au niveau des feux est plug and play peut importe la version du retrofit
et nécessite le passage de câble entre la poignet de coffre et le boitier 5F présent dans la boite à
gant.

Après installation, une activation valise à l'aide d'un outil VCDS est nécessaire.

Voici une aide d'installation :

1) Déposez la garniture de coffre en retirant le triangle situé derrière la trape, 2 vis torx 20 s'y
cache. Une fois retiré, dé-clipsé la garniture de coffre en faisant pression vers le bas.

2) Dégrafez ensuite la partie inférieur de coffre en retirant la fixation, le restant est clipsé.
Passez par le coté passager votre faisceau, le point de masse est présent en plein milieu de ce
plastique en forme de « U », faire le branchement a ce niveau la du fil marron. Vous pouvez
ensuite déposer la poignet de coffre à l'aide d'une clé a pipe de 10mm et de mettre en place
la nouvelle poignet avec caméra de recul intégré.
3) Enlevez de son logement le caoutchouc de liaison entre le coffre et le véhicule afin d'y faire
passer le faisceau. Dé-clipsez en tirant vers l'intérieur le plastique comme sur la photo afin
de récupérer votre faisceau une fois le passage fait dans la goulotte caoutchouc de votre
faisceau.

Côté de passage passager

5) Quand vos fils sont à ce niveau ci, côté passager, il vous reste le fil vidéo, alimentation et fil
de can bus orange. Ils doivent être tiré jusqu'à l'avant du véhicule en passant par le
plafonnier ( moyen le plus rapide et facile ) en vous aidant d'un outil plastique pour sortir le
plafonnier des joints de porte pour vous aider à passer le câble (manipulation très simple).
6) Une fois arrivez vers l'avant, dé-clipsez le montant de garniture de pare brise en enlevant le
plastique « airbag » a l'aide d'un tournevis plat. Vous pouvez ensuite dégrafez la garniture
pour arrivez vers le bas.

7) Enlevez les plastique au niveau de la trappe de capot. Une vis s'y trouve derrière et sortez le
plastique. → Toujours côté passager !
 8) Sortez maintenant le boitier 5F a l'aide de clé spécifique de son logement afin de pouvoir
passer votre faisceau entre le côté droit de la boite a gant jusqu'à l'intérieur du logement du
5F.

9) Faire le branchement du faisceau sur le connecteur d'alimentation du 5F comme sur la photo

. Le connecteur 3PIN noir présent sur le fil torsadé de can bus orange vous permet de faire
un pontage sans besoin de couper un fil. Retirez les fils déjà présent du connecteur gris, les
remplacer par ceux du faisceau en respectant les couleurs. Mettre les fils retiré du faisceau
d'origine du véhicule sur le connecteur noir 3PIN en respectant bien les couleurs en face.
Branchez le fil vidéo sur le connecteur bleu du boitier au emplacement PIN 6 (transparent),
PIN 12 (noir). Le fil +12V avec sa cosse carré, peut se gliser dans le même logement que le
+12V du 5F, mettre un bout de scotch pour isoler le restant du connecteur qui ressort ou
vous pouvez le souder directement au fil +12V rouge du boitier 5F.

PS : CETTE NOTICE PEUT S'ADAPTER AU AUTRE VÉHICULE TEL L'AUDI Q3 F3, A1

GB, Q2 GA, TT 8S. LE BRANCHEMENT ET L'ACHEMINEMENT DE CÂBLE EST
IDENTIQUE

10) Une fois tout installé, procédez au codage pour finaliser le bon fonctionnement du produit.
10-Assistance stationnement → 07-Codage → octet 2, Bit4-5 activé avec la valeur 10
19-Gateway → Liste d'installation → Cocher 6C - Caméra recul
5F-Electr . D'informat . → 10-Adaptation →
Véhicule liste des fonctions BAP-VPS_0x0B → activée
Véhicule liste des fonctions BAP-VPS_0x0B_msg_bus → Etat immo-Esclaves / Borne 15
Faire un RESET DU MMI ensuite
6C-Caméra recul → 07-Codage →
Audi A1 GB : 02 72 00 01 02 00 20 01 40 00 40
Audi A3 8V : 02 73 10 01 02 00 20 01 40 00 40
Audi Q2 GA : 02 72 06 01 02 00 20 01 40 00 40
Audi Q3 F3 : 02 37 06 01 02 00 20 01 40 00 40

Si vous ne disposez que de radars de recul arrière, remplacer à l'octet 4, la valeur 02 par 00
Exemple sur Audi A3 8V, le codage devient : 02 73 10 01 00 00 20 01 40 00 40

Aide de branchement :
Fil orange CAN BUS :
Orange/vert ou violet + Orange/Marron Présent au niveau du connecteur gris du boitier 5F dans la
boite à gant. PIN 6 et 12 ( respecter les couleurs )
+12V → Port fusible ST3 / SF13 * / Fil marron à la masse du véhicule $
*Voir schéma de parcours du courant correspondant se rapportant à l'affectation des fusibles Ou au
+12V du boitier 5F de la boite à gant.
Branchement cable vidéo au MMI, Connecteur bleu :
Blanc → PIN 6 (connecteur T12m) Noir → PIN 12 (connecteur T12m)
