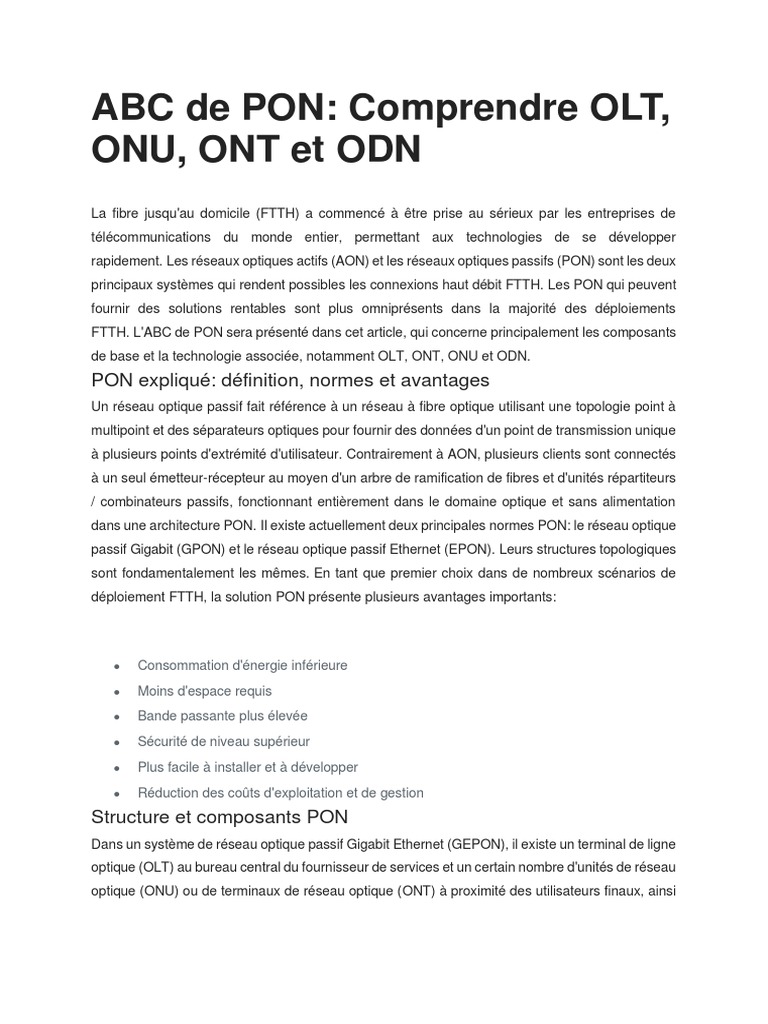

ABC de PON: Comprendre OLT,

ONU, ONT et ODN


La fibre jusqu'au domicile (FTTH) a commencé à être prise au sérieux par les entreprises de
télécommunications du monde entier, permettant aux technologies de se développer
rapidement. Les réseaux optiques actifs (AON) et les réseaux optiques passifs (PON) sont les deux
principaux systèmes qui rendent possibles les connexions haut débit FTTH. Les PON qui peuvent
fournir des solutions rentables sont plus omniprésents dans la majorité des déploiements
FTTH. L'ABC de PON sera présenté dans cet article, qui concerne principalement les composants
de base et la technologie associée, notamment OLT, ONT, ONU et ODN.

PON expliqué: définition, normes et avantages


Un réseau optique passif fait référence à un réseau à fibre optique utilisant une topologie point à
multipoint et des séparateurs optiques pour fournir des données d'un point de transmission unique
à plusieurs points d'extrémité d'utilisateur. Contrairement à AON, plusieurs clients sont connectés
à un seul émetteur-récepteur au moyen d'un arbre de ramification de fibres et d'unités répartiteurs
/ combinateurs passifs, fonctionnant entièrement dans le domaine optique et sans alimentation
dans une architecture PON. Il existe actuellement deux principales normes PON: le réseau optique
passif Gigabit (GPON) et le réseau optique passif Ethernet (EPON). Leurs structures topologiques
sont fondamentalement les mêmes. En tant que premier choix dans de nombreux scénarios de
déploiement FTTH, la solution PON présente plusieurs avantages importants:

• Consommation d'énergie inférieure


• Moins d'espace requis
• Bande passante plus élevée
• Sécurité de niveau supérieur
• Plus facile à installer et à développer
• Réduction des coûts d'exploitation et de gestion

Structure et composants PON


Dans un système de réseau optique passif Gigabit Ethernet (GEPON), il existe un terminal de ligne
optique (OLT) au bureau central du fournisseur de services et un certain nombre d'unités de réseau
optique (ONU) ou de terminaux de réseau optique (ONT) à proximité des utilisateurs finaux, ainsi
que comme séparateur optique (SPL). De plus, le réseau de distribution optique (ODN) est
également utilisé lors de la transmission entre OLT et ONU / ONT.
Terminal de ligne optique (OLT)
OLTest le point de départ du réseau optique passif, qui est connecté à un commutateur central via
des câbles Ethernet. La fonction principale de l'OLT est de convertir, de trames et de transmettre
des signaux pour le réseau PON et de coordonner le multiplexage des terminaux du réseau optique
pour la transmission amont partagée. En général, l'équipement OLT contient un rack, un CSM
(module de commande et de commutation), un ELM (module de liaison EPON, carte PON), des
modules d'alimentation de protection de redondance -48 V CC ou un module d'alimentation
110/220 V CA et des ventilateurs. Dans ces parties, la carte PON et l'alimentation prennent en
charge le remplacement à chaud tandis qu'un autre module est intégré à l'intérieur. L'OLT a deux
directions flottantes: en amont (obtenir la distribution de différents types de données et de trafic
vocal des utilisateurs) et en aval (obtenir des données, la voix,
Unité de réseau optique (ONU) / Terminal de réseau optique (ONT)
ONU convertit les signaux optiques transmis via des fibres en signaux électriques. Ces signaux
électriques sont ensuite envoyés à des abonnés individuels. En général, il existe une distance ou
un autre réseau d'accès entre l'unité ONU et les locaux de l'utilisateur final. En outre, ONU peut
envoyer, agréger et nettoyer différents types de données provenant du client et les envoyer en
amont à l'OLT. Le toilettage est le processus qui optimise et réorganise le flux de données afin qu'il
soit livré plus efficacement. OLT prend en charge l'allocation de bande passante qui permet une
livraison fluide des données flottantes à l'OLT, qui arrive généralement en rafales du client. L'unité
ONU peut être connectée par diverses méthodes et types de câbles, comme le fil de cuivre à paire
torsadée, le câble coaxial, la fibre optique ou via Wi-Fi.
Les dispositifs des utilisateurs finaux peuvent également être appelés le terminal de réseau optique
(ONT). En fait, ONT est essentiellement identique à ONU. ONT est un terme ITU-T, tandis que
ONU est un terme IEEE. Appartiennent à différents corps standard, ils font tous deux référence à
l'équipement côté utilisateur dans le système GEPON. Mais en pratique, il y a une petite différence
entre ONT et ONU en fonction de leur emplacement.
Réseau de distribution optique (ODN)
ODN, partie intégrante du système PON, fournit le support de transmission optique pour la
connexion physique des ONU aux OLT avec une portée de 20 km ou plus. Au sein de l'ODN, les
câbles à fibre optique, les connecteurs à fibre optique, les répartiteurs optiques passifs et les
composants auxiliaires collaborent les uns avec les autres. L'ODN a spécifiquement cinq segments
qui sont la fibre d'alimentation, le point de distribution optique, la fibre de distribution, le point
d'accès optique et la fibre de descente. La fibre d'alimentation commence à partir du répartiteur
optique(ODF) dans la salle des télécommunications du bureau central et se termine au point de
distribution optique pour une couverture longue distance. La fibre de distribution du point de
distribution optique au point d'accès optique distribue les fibres optiques pour les zones qui le
côtoient. La fibre de descente connecte le point d'accès optique aux terminaux (ONT), permettant
une chute de fibre optique dans les foyers des utilisateurs. En outre, l'ODN est la voie même
essentielle à la transmission de données PON et sa qualité affecte directement les performances,
la fiabilité et l'évolutivité du système PON.
Conclusion
OLT, ONU ou ONT et ODN sont les principaux composants d'un système GEPON, qui ont été
largement utilisés dans les applications FTTH de loin. L'infrastructure de câblage réduite (pas
d'éléments actifs) et la transmission multimédia flexible contribuent à rendre les réseaux optiques
passifs plus idéaux pour les applications Internet, voix et vidéo à domicile. En outre, les réseaux
optiques passifs peuvent également être appliqués dans les campus universitaires et les
environnements commerciaux, offrant des solutions rentables. Au fur et à mesure que la
technologie PON s'est améliorée, les applications potentielles se sont également développées.
Tutoriel de réseau optique
passif
Un réseau optique passif (PON) est une technologie de télécommunications utilisée pour fournir
de la fibre au consommateur final au niveau national et commercial, ce qui est souvent appelé le
«dernier kilomètre» entre un FAI (fournisseur d'accès Internet) et le client. Cette architecture PON
est de plus en plus populaire pour son efficacité et sa rentabilité par rapport aux réseaux en
cuivre. Les PON dotés de multiples applications FTTx changent le paysage des technologies de
communication et des infrastructures informatiques. Cet article vous donnera un tutoriel complet
sur le réseau optique passif.

Présentation rapide du réseau PON


Qu'est-ce qu'un réseau optique passif?
Un réseau optique passif est une sorte de réseau à fibre optique sous la forme d'une topologie
point à multipoint, utilisant des séparateurs optiques pour fournir des données d'un point de
transmission unique à plusieurs points d'extrémité d'utilisateur. Il est utilisé pour transmettre des
signaux simultanément dans les directions amont et aval vers et depuis les points d'extrémité de
l'utilisateur.

«Passif» indique l'état non alimenté de la fibre et des composants de division / combinaison. Ainsi,
ce qui distingue un PON des autres structures de réseau, comme AON vs PON Networks , c'est
que le réseau PON n'utilise aucun équipement alimenté électriquement sur son trajet. Comme il
n'est pas vulnérable aux interférences électromagnétiques par rapport au réseau en cuivre, il
préservera l'intégrité du signal bien sur la distance prévue, rendant le réseau plus fiable dans la
pratique réelle.
Quelle technologie PON adopte-t-il?
Le multiplexage par répartition des ondes innovant ( WDM ) est adopté pour séparer les flux de
données en fonction de la longueur d'onde (couleur) de la lumière laser dans les opérations
PON. Une longueur d'onde est pour la transmission de données en aval tandis qu'une autre
transporte des données en amont. Ces longueurs d'onde dédiées varient en fonction de la norme
PON utilisée.
L'accès multiple par répartition dans le temps (TDMA) est une autre technologie appliquée pour
allouer la bande passante en amont à chaque utilisateur final pendant une période de temps
spécifique, ce qui aidera à éviter les collisions de données au niveau des séparateurs PON ou du
terminal lorsque plusieurs appareils transmettent des données en amont à le même temps.
Qu'est-ce que l'architecture de réseau optique passif?
Un système PON se compose d'un terminal de ligne optique (OLT) au bureau central du
fournisseur de services et d'un certain nombre d'unités de réseau optique (ONU) ou de terminaux
de réseau optique (ONT) à proximité des utilisateurs finaux, avec un réseau de distribution optique
(ODN) entre l'OLT et les ONU / ONT.

Le «point à multipoint» (P2MP) est l'une des caractéristiques distinctes d'un réseau optique passif,
ce qui signifie qu'une seule fibre optique est utilisée pour desservir plusieurs points d'extrémité. Un
PON n'a pas besoin de fournir des fibres individuelles entre le hub et le client, ce qui réduit
considérablement la quantité de fibre et d'équipement de bureau central par rapport aux
architectures point à point.
Composants et appareils PON
La fibre optique et les répartiteurs mentionnés ci-dessus sont véritablement "passifs" dans le
réseau PON sans nécessiter d'alimentation électrique. Outre ces composants passifs, des
terminaux actifs sont également nécessaires pour réaliser le déploiement du réseau PON.

• OLT: un composant principal connecté à la dorsale fibre sert de point de terminaison du


fournisseur de services. OLT envoie des données à l'unité ONU, lance et contrôle le
processus de télémétrie et enregistre les informations de télémétrie. Il attribue la bande
passante à l'unité ONU et contrôle l'heure de début et la taille de la fenêtre de transmission
des données de transmission ONU.
• ONU ou ONT: composant clé qui convertit les signaux optiques transmis par fibre en
signaux électriques, puis envoie les signaux électriques à des abonnés individuels. De
plus, ONU peut envoyer, agréger et nettoyer différents types de données provenant du
client et les envoyer en amont à l'OLT.
• ODN: partie intégrante du système PON global. Son rôle principal est de fournir un canal
de transmission optique entre l'OLT et ONU / ONT. La fibre optique d'alimentation, le
câblage des câbles, la ligne domestique de fibre optique et le terminal de fibre sont les
quatre principaux sous-systèmes.
ABC de PON: Comprendre OLT, ONU, ONT et ODN illustrera plus en détail les fonctions de ces
composants dans le réseau PON.

Types de réseaux optiques passifs


La topologie du réseau PON a continué à se développer au cours des dernières décennies. Les
anciens types de réseaux optiques passifs ont été progressivement supprimés par les retardataires
avancés comme GPON et EPON. Les principaux types de PON sont illustrés comme suit:
APON / BPON
APON, «A» signifie «ATM» (Asynchronous Transfer Mode), est le premier système PON qui a
réalisé un déploiement commercial significatif avec une couche électrique construite sur
ATM. Adoptant WDM pour la transmission en aval, le BPON (Broadband PON) est la version
améliorée APON, qui ajoute la distribution dynamique de la bande passante, la protection et
certaines autres fonctions. BPON est plus courant que APON de nos jours, qui fournit des services
tels que l'accès Ethernet, la transmission vidéo et les lignes louées à haut débit.
GPON
GPON (Gigabit PON) est basé sur la norme ITU-T pour les nouvelles générations d'accès optique
passif large bande. Fournissant un débit de liaison descendante à bande passante élevée allant
jusqu'à 2,5 Gbit / s, les fonctionnalités asymétriques de GPON peuvent répondre à la demande du
marché des services de données à large bande. En tant que norme technologique de niveau
opérateur, GPON fournit également un mécanisme de protection d'accès au niveau du réseau et
des fonctions OAM complètes, qui ont été largement déployées dans les réseaux FTTH.
EPON
EPON (Ethernet PON) adopte des paquets Ethernet au lieu de cellules ATM et a été développé
pour une compatibilité transparente avec les périphériques Ethernet. Basé sur la norme IEEE
802.3, EPON n'a besoin d'aucun protocole d'encapsulation ou de conversion supplémentaire pour
se connecter aux réseaux Ethernet, s'appliquant à la fois aux directions de transfert de données
en amont et en aval. L'EPON conventionnel peut prendre en charge des vitesses symétriques
allant jusqu'à 1,25 Gbps en amont et en aval. GPON vs EPON fera une comparaison entre les
deux choix traditionnels - GPON et EPON en vue du débit de données, des ratios de partage, du
service de couches et d'accès, de la qualité de service, de l'OAM, des coûts, etc.
XG-PON
La version 10G de G-PON est connue sous le nom de XG-PON, qui prend en charge 10 Gbps en
aval et 2,5 Gbps en amont. Bien que les conventions de mise en forme de la fibre physique et des
données soient identiques à la version originale du G-PON, les longueurs d'onde sont ajustées et
un peu comme 10G-E-PON (1577 nm pour l'aval et 1270 nm pour l'amont), permettant au même
réseau PON d'être utilisé simultanément pour GPON et XG-PON.
10G-E-PON
La version améliorée de la norme 10G-E-PON augmente les vitesses à 10 Gbps en amont et en
aval. Il fonctionne à des longueurs d'onde différentes de l'E-PON en utilisant 1577 nm en aval et
1270 nm en amont, ce qui permet d'utiliser le même PON pour l'E-PON et le 10G-E-PON
simultanément.
NG-PON2
NG-PON2, ou Beyond XG (S), utilise WDM avec plusieurs longueurs d'onde 10G pour fournir un
service de 40 Gbit / s en amont / en aval. De même, NG-PON2 qui utilise des longueurs d'onde
différentes permet également la coexistence sur le même réseau PON. GPON, XG-PON et NG-
PON2, ces solutions PON haut débit joueront un rôle important dans les grands paramètres de
clients multi-locataires ou professionnels et dans le cadre des réseaux 5G sans fil.
Avantages et limites du réseau optique passif
De toute évidence, l'avantage le plus important du réseau PON est l'élimination des dispositifs
actifs extérieurs. Toutes les fonctions de traitement des signaux sont réalisées dans les
commutateurs et l'équipement des locaux de l'utilisateur. Cependant, il existe encore quelques
inconvénients à adopter un réseau optique passif.
Avantages de PON

• Utilisation efficace de l'alimentation: aucune alimentation requise pour le réseau


d'accès. L'alimentation n'est requise qu'à la source et aux extrémités de réception.
• Outil simplifié: pas besoin d'armoires de câblage, d'infrastructure de refroidissement ou
d'électronique médium.
• Maintenance pratique: il est assez facile d'identifier la défaillance causée par les
composants passifs et actifs du PON, mieux pour la maintenance et le dépannage.
• Plus facile pour les mises à niveau: en cas de besoin de mise à niveau, seuls les
périphériques d'extrémité (OLT, ONT / ONU) doivent être mis à niveau ou remplacés tandis
que la fibre optique et le séparateur resteront les mêmes.
• Budgets inférieurs: D'une part, le coût des éléments passifs eux-mêmes est bien inférieur
à celui des éléments actifs. D'autre part, la mise en réseau PON a largement réduit le coût
d'installation des éléments actifs.
Limitations de PON

• Distance de transmission limitée: La portée du PON est limitée entre 20 et 40 km, alors
qu'un réseau optique actif peut atteindre jusqu'à 100 km.
• Risques potentiels de panne: la ligne d'alimentation et les utilisateurs finaux multiples du
service OLT peuvent atteindre jusqu'à 128 dans l'architecture P2MP. Avec peu de
redondance, une coupure de fibre accidentelle ou un OLT défectueux sont possibles.

Applications de réseau optique passif


La fibre jusqu'au domicile est considérée comme la principale application du PON. L'infrastructure
de câblage réduite et les attributs de transmission multimédia flexibles des réseaux optiques
passifs en ont fait une solution idéale pour les applications Internet, vocales et vidéo à domicile. En
outre, le réseau PON convient également à différents environnements tels que les campus
universitaires et les complexes commerciaux.
Les réseaux PON ont également un potentiel pour les applications fronthaul 5G - le déploiement
de réseaux PON pour compléter les connexions fronthaul peut réduire le nombre de fibres et
améliorer l'efficacité sans compromettre les performances, en répondant aux demandes de bande
passante et de latence imposées par la 5G.

Remarques finales
La «partie» entre le réseau dorsal et les réseaux locaux est un problème dans la plupart des
cas. Ce «dernier kilomètre», évoqué en introduction, est un goulot d'étranglement qu'il faut
briser. C'est comme si dans un réseau routier national, des routes nationales et régionales ont été
construites dans la large autoroute à haute teneur, mais conduit aux familles et aux entreprises de
la porte était encore un chemin étroit et sinueux, l'efficacité du réseau routier ne peut pas jouer
. Les réseaux optiques passifs possèdent des avantages supérieurs en termes de vitesse, de
consommation d'énergie, de fiabilité et le coût de déploiement peut briser le goulot d'étranglement
et fournir des solutions rentables.

Vous aimerez peut-être aussi
