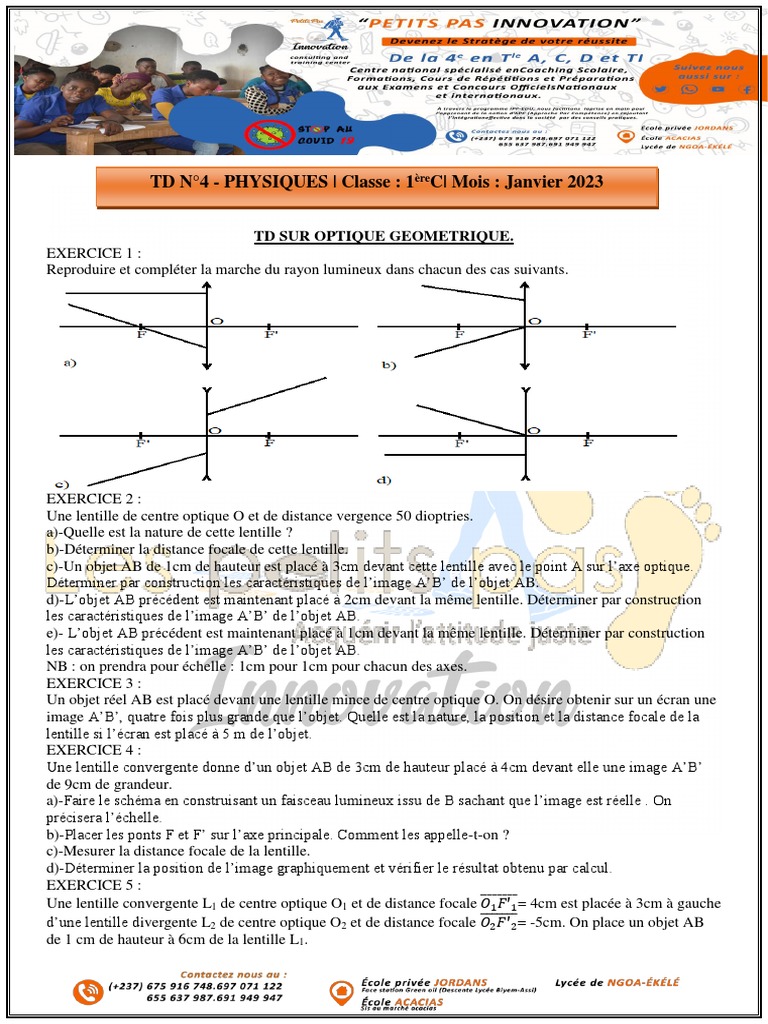

TD N°4 - PHYSIQUES | Classe : 1èreC| Mois : Janvier 2023

TD SUR OPTIQUE GEOMETRIQUE.

EXERCICE 1 :
Reproduire et compléter la marche du rayon lumineux dans chacun des cas suivants.

EXERCICE 2 :
Une lentille de centre optique O et de distance vergence 50 dioptries.
a)-Quelle est la nature de cette lentille ?
b)-Déterminer la distance focale de cette lentille.
c)-Un objet AB de 1cm de hauteur est placé à 3cm devant cette lentille avec le point A sur l’axe optique.
Déterminer par construction les caractéristiques de l’image A’B’ de l’objet AB.
d)-L’objet AB précédent est maintenant placé à 2cm devant la même lentille. Déterminer par construction
les caractéristiques de l’image A’B’ de l’objet AB.
e)- L’objet AB précédent est maintenant placé à 1cm devant la même lentille. Déterminer par construction
les caractéristiques de l’image A’B’ de l’objet AB.
NB : on prendra pour échelle : 1cm pour 1cm pour chacun des axes.
EXERCICE 3 :
Un objet réel AB est placé devant une lentille mince de centre optique O. On désire obtenir sur un écran une
image A’B’, quatre fois plus grande que l’objet. Quelle est la nature, la position et la distance focale de la
lentille si l’écran est placé à 5 m de l’objet.
EXERCICE 4 :
Une lentille convergente donne d’un objet AB de 3cm de hauteur placé à 4cm devant elle une image A’B’
de 9cm de grandeur.
a)-Faire le schéma en construisant un faisceau lumineux issu de B sachant que l’image est réelle . On
précisera l’échelle.
b)-Placer les ponts F et F’ sur l’axe principale. Comment les appelle-t-on ?
c)-Mesurer la distance focale de la lentille.
d)-Déterminer la position de l’image graphiquement et vérifier le résultat obtenu par calcul.
EXERCICE 5 :
Une lentille convergente L1 de centre optique O1 et de distance focale ̅̅̅̅̅̅̅
𝑂1 𝐹′1= 4cm est placée à 3cm à gauche
̅̅̅̅̅̅̅
d’une lentille divergente L2 de centre optique O2 et de distance focale 𝑂2 𝐹′2= -5cm. On place un objet AB
de 1 cm de hauteur à 6cm de la lentille L1.
a)-A l’aide d’un schéma en vrai grandeur, déterminer la position et la grandeur de l’image A1B1 donnée par
la lentille L1, puis la position et la grandeur de l’image définitive A’B’ donné par L2.
b)-Retrouver ces résultats par calcul.
EXERCICE 6 :
Une lentille biconcave de vergence C=-4𝛿 est taillée dans un verre d’indice n = 1,5.
1-Calculer sa distance focale.
2-Calculer le rayon de courbure de ses faces sachant qu’elles sont identiques.
EXERCICE 7 :
Un objet virtuel que l’on représentera par un segment AB = 2cm est placé à 10cm derrière une lentille L1 de
vergence C1=-5𝛿.
1-Construire, à l’échelle que vous préciserez, l’image A’B’ de l’objet AB à travers la lentille puis donner ses
caractéristiques.
2-Retrouver les résultats par calcul.
3-On accole à cette lentille une lentille L2 de vergence C2. Le système obtenue est alors équivalent à une
lentille unique de distance focale -20cm.
3.1-Enoncer le théorème des vergences.
3.2-Déterminer la vergence C2 et préciser la nature de L2.
EXERCICE 8 :
Une lentille convergente de distance focale 16cm donne d’un objet réel une image virtuelle deux fois plus
grande.
1-Quelle est le grandissement de cette lentille ?
2-Déterminer la distance entre l’objet et l’image.
EXERCICE 9 :
Sur la paillasse d’un laboratoire un élève trouve une lentille plan-convexe.
1-Représenter cette lentille et donner sa nature.
2-Pour déterminer la distance focale de cette lentille, il utilise pour former l’image du soleil. Il obtient un
point lumineux sur un écran placé à 16cm du centre optique de cette lentille.
2.1-Où se forme l’image d’un objet à l’infini à travers cette lentille ?
2.2-Quelle est la distance focale de cette lentille ?
2.3-Cette est taillée dans un verre cristal d’indice n=1,7. Calculer son rayon de courbure.
EXERCICE 10 :
Construire sur la figure, l’image définitive de l’objet AB à travers les deux lentilles. Trouver graphiquement
les caractéristiques de cette image définitive.

1-Donner deux applications des lentilles minces.

2-Ivan utilise une lentille biconvexe de rayons de courbure identiques R pour former l’image du soleil. La
lentille est taillée dans un verre d’indice n=1,5.
2.1-Ivan considère le soleil comme un objet réel situé à l’infini. Expliquer pourquoi.
2.2-Utiliser la formule de conjugaison pour dire où se forme l’image d’un objet situé à l’infini à travers une
lentille convergente.
2.3-Ivan parvient à obtenir du soleil une image réelle sous forme d’un point lumineux situé à 25cm du centre
optique de la lentille. Déterminer la vergence de cette lentille.
2.4-En déduire la valeur du rayon de courbure R des faces de cette lentille.
EXERCICE 11 :
Une lentille L1 de vergence C1=10 dioptries donne d’un objet lumineux placé en avant du centre optique,
une image réelle située à 40cm de la lentille.
1-Déterminer la nature de la lentille L1.
2-Calculer la distance p séparant l’objet de la lentille.
3-Enoncer le théorème des vergences.
4-On accole à la lentille L1 une lentille L2 de telle sorte qu’on obtienne une lentille unique de distance focale
̅̅̅̅̅
𝑂𝐹 ′ = −10𝑐𝑚. Déterminer en utilisant le théorème des vergences, la vergence C2 et la nature de la lentille
L2.
EXERCICE 12 :
Les rayons de courbures d’une lentille mince biconvexe en verre d’indice par rapport à l’air est n = 1,5 sont
respectivement de 25cm et 50cm.
1-Déterminer la vergence de cette lentille.
2-On immerge la lentille dans un liquide d’indice par rapport à l’air n1 = 1,42.
a)-Calculer l’indice du verre par rapport à ce liquide.
b)-Quelle est la nouvelle vergence C1 de la lentille ?
EXERCICE 13 :
Un objet AB est placé à une distance D d’un écran d’observation fixe. On constate que en déplaçant entre
l’objet et l’écran fixes une lentille convergente L, on trouve deux positions O1 et O2 de L pour lesquelles on
a de l’objet AB une image nette sur l’écran.
a)-A qui doit-on cette méthode ?
b)-Montrer que l’observation ci-dessus n’est possible que si D> 4𝑂𝐹′ ̅̅̅̅̅.
𝐷 2 −𝑑2
c)-Montrer que la distance focale d’une telle lentille a pour expression : ̅̅̅̅̅
𝑂𝐹′ = où d=O1O2.
4𝐷
EXERCICE 14 :
Une expérience est réalisée sur un banc optique avec deux lentilles :
-Une lentille divergente L1 de centre optique O1 et de distance focale inconnue.
-Une lentille convergente L2 de centre optique O2 et de distance focale ̅̅̅̅̅̅̅
𝑂2 𝐹′2= 10cm. Le système donne
d’un objet AB, une image A’B’ qui se forme sur un écran. Les positions des lentilles, de l’objet et de l’écran,
sont directement lues sur banc d’optique gradué au centimètre et représenté ci-dessous.

a)-Donner les valeurs numériques des grandeurs algébriques 𝑂 ̅̅̅̅̅ ̅̅̅̅̅̅̅ ̅̅̅̅̅̅
1 𝐴 ; 𝑂1 𝑂2 et 𝑂2 𝐴′ en centimètres.
b)-Appliquer la formule de conjugaison à la deuxième lentille et déterminer la position ̅̅̅̅̅̅̅𝑂2 𝐴1 , l’image
intermédiaire A1B1 par rapport à son centre optique O2.
c)-Appliquer la formule de conjugaison à par rapport à la lentille L1 et déterminer la distance focale de cette
lentille.
EXERCICE 15 :
On dispose de deux lentilles minces L1 de distance focale f1=20cm et L2 de distance focale f2.
1-Les deux lentilles étant accolées, on obtient un système de vergence +15 dioptries. Trouver la nature et la
distance focale de L2.
2-Les deux lentilles ne sont plus accolées. Un objet lumineux est placé à 40 cm de la lentille convergente.
Quelle doit être la distance entre les deux lentilles pour que le système donne de l’objet une image définitive
réelle et égale à celle de l’objet ? Préciser alors la distance objet-image.
3-On voudrait que ce système soit afocal, c’est-à-dire qu’il donne d’un objet situé à l’infini une image situé
à l’infini. Trouver la distance entre les deux lentilles pour que cette condition soit réalisée.
EXERCICE 16 :
Une lentille mince plan-concave est accolée à une lentille convergente de 8 dioptries. L’ensemble donne
d’un objet situé à 40cm des lentilles, une image réelle située à 66,6cm des lentilles.
1-Déterminer la vergence de la lentille plan concave et en déduire son rayon de courbure.
2-La lentille plan-concave est utilisée seule maintenant. Construire l’image d’un objet virtuel situé à 20cm
de la lentille. Calculer la position de l’image obtenue.
3-Peut-on se servir de la lentille convergente de 6 dioptries pour obtenir l’image de l’objet virtuel du
paragraphe précédent ? Où faut-il placer l’objet réel quand les deux lentilles sont distantes de 10cm ?

EXERCICE 17 (Probatoire D 2001) :

On se propose de déterminer la distance focale d’une lentille convergente. A cet effet, on utilise un banc
optique sur lequel on place un objet lumineux AB, la lentille et un écran.
1-Comment peut-on reconnaitre au toucher une lentille convergente ?
2-Faire un schéma du dispositif expérimental.
3-On mesure la distance lentille objet d1 et la distance lentille-écran d2 et on obtient le tableau ci-dessous :
d1(m) 1,80 1,20 1,00 0,70 0,50 0,40 0,30 0,20
d2 (m) 0,20 0,21 0,22 0,24 0,28 0,33 0,45 1,8
1 -1
(m )
𝑑1
1
(m-1)
𝑑2

3.1-Reproduire et compléter le tableau ci-dessus.

1 1
3.2-Tracer sur un papier millimétré le graphe 𝑑 en fonction de 𝑑 avec les échelles suivantes : axe des
2 1
abscisses : 2cm pour 1m-1 ; axe des ordonnées 2cm pour 1m-1.
3.3-Ecrire la relation de conjugaison pour une position quelconque AB en exprimant la position de l’image à
l’aide de d2 et celle de l’objet à l’aide de d1.
3.4-Quelle est la constante dans cette relation ?
3.5-Déduire de la question précédente et du graphe, la vergence de la lentille la vergence de la lentille
étudiée.
EXERCICE 18 :
Dans un laboratoire un élève désire vérifier la valeur de la distance focale f1 d’une lentille L1 par deux
méthodes :
1-La première méthodes est dite celle de Silbermann consiste à receuillir sur l’écran une image A’B’
renversée de même grandeur que l’objet AB. Dans ce cas, il suffit de mesurer la distance OA pour en
déduire la valeur de f1. En utilisant les formules de Descartes pour les lentilles minces montrer que OA=2f1.
2-La deuxième méthode est dite celle de l’objet à l’infini consiste à rechercher le plan focal image de la
lentille L1 en formant sur l’écran E, l’image d’un objet situé à l’infini. On mesure ensuite f1 qui est la
distance entre l’écran et la lentille L1.
Sachant que l’élève dispose d’une lentille convergente L2 de distance focale f2 connue, expliquer comment il
peut réaliser cette expérience avec l’association de L1 et L2.

EXERCICE 25(probatoire C 2016) :

A-LES LENTILLES MINCES/2pts
On modélise l’objectif d’un appareil photographique par une lentille mince convergente de distance focale
f=50,0mm
1-calculer la vergence de la lentille et donner son unité. 0,5pt
2-On photographie à l’aide de cet objectif un personnage situé à 2,00m en avant de celui-ci
a)-Déterminer la position à donner à la pellicule par rapport à l’objectif pour avoir une image nette. 0,5pt
b)-Le personnage mesurant 1,80m et les dimensions utiles de la pellicule étant 24mm x36mm, peut-on
obtenir l’image entière du sujet photographié ? on fera les calculs nécessaires. 1pt
B-QUELQUES INSTRUMENTS D’OPTIQUES/4pts
Une petite lunette astronomique afocale est constituée :
̅̅̅̅̅1=320mm ;
D’un objectif L1 assimilé à une lentille mince, convergente, de distance focale 𝑂𝐹’
D’un oculaire L2 assimilé à une lentille mince, convergente, de distance focale ̅̅̅̅̅̅
𝑂𝐹′2 =40mm ;
1-Un observateur emmétrope (ayant un œil normal visant à l’infini sans accommoder et donc sans fatigue)
observe avec la lunette une étoile E supposée ponctuelle dans une direction qui n’est pas celle de l’axe
optique.
a)-Définir le terme afocal en parlant d’une lunette astronomique. 1pt
b)-Sur la figure 3 de l’annexe à remettre avec la copie, tracer, sans soucis de l’échelle, mais en respectant les
cas particuliers la marche à travers la lunette de deux rayons issus de E (on indiquera les foyers et les centres
optiques des deux lentilles) . 1pt
c)-Définir le grossissement de la lunette et établir la formule donnant ce grossissement à l’aide de ce
schéma, puis calculer sa valeur numérique.
1pt
2-L’observateur est myope et ne peut voir sans se fatiguer que des objets situés à 96cm au plus de son œil. Il
règle donc la lunette en conséquence pour une observation sans fatigue et place son œil au voisinage du
foyer image de l’oculaire. Déterminer la position de l’image E1donnée par L1 de E par rapport à O2. 1pt
EXERCICE 28(probatoire C 2013) :
Les lentilles minces 2pts

1-Construire l’image ⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗ ⃗⃗⃗⃗⃗ donnée par le système de lentille 𝐿1 et 𝐿2 sur la figure du
𝐴′′ 𝐵 ′′ de l’objet 𝐴𝐵
document 2 ci-dessous. On a orienté l’axe optique commun des lentilles dans le sens de propagation de la
lumière. 1pt
2-A partir du graphe, vérifier que la position de l’image intermédiaire ⃗⃗⃗⃗⃗⃗⃗⃗
′ ′
𝐴 𝐵 obéit à la relation de
conjugaison. 1pt
B-L’œil /2.5pts
1-Définir : Punctum proximum 0.5pt
2-Un œil a son punctum remotum à 100cm et son punctum proximum à 10cm. Quel(s) est (sont) le(s)
défaut(s) de l’accommodation de cet œil. Justifier la réponse. (0.5x2)pt
3-Quelles doivent être la nature et la vergence de la lentille qu’il faut accoler à cet œil pour envoyer son
punctum remotum à l’infini (0.5x2)pt
C-Lunette astronomique /1.5pts
Une lunette astronomique est constituée d’un oculaire de distance focale 𝑓1 =3cm et d’un objectif de distance
focale 𝑓2 =300cm.
1-Expliquer l’expression « lorsque la lunette est afocale ». 0.5pt
2-Lorsque la lunette est afocale, calculer :
2.1-La distance entre les centres optiques de l’oculaire et de l’objectif. 0.5pt
2.2-Le grossissement G de la lunette. 0.5pt
EXERCICE 29(probatoire C 2014) :
A-Les lentilles /(3pts)
Une lentille convergente de vergence C=10dioptries donne d’un objet AB=5Cm normale à l’axe une image
virtuelle cinq fois plus grande.
1-Déterminer par calcul les positions de :
a)-L’objet 0,75pt
b)-L’image 0,75pt
2-A l’échelle E=1/5, faire la construction de l’objet 1,5pt
B-L’œil réduit /(2pts)
Pour un œil normal, la distance d séparant le cristallin de la rétine vaut 15mm. Un enfant regarde une statue
de hauteur h=1,75m situé à une distance D=15m.
a)-Calculer la hauteur h’ de l’image sur la rétine 1pt
b)-Donner puis justifier le sens de variation de cette hauteur quand l’enfant s’éloigne de la statue. 1pt
C-Instruments optique /(2pts)
1-A l’aide d’un schéma, donner le principe de formation et la nature de l’image obtenue par un microscope
d’un petit objet placé avant le foyer objet de l’objectif. 1pt
2-Un microscope possède les caractéristiques suivantes :
- intervalle optique Δ=16cm, f1 (distance focale de l’objet) =5mm
- f2 (distance focale de l’oculaire) =5cm
A travers cet appareil, on observe l’image d’un objet AB situé à la distance d=5.15mm devant l’objectif.
Déterminer la position p’ par rapport à l’objectif de l’image définitive. 1pt
EXERCICE 30(probatoire C 2015) :
A-Les lentilles/3 points
A la distance d=12m en avant d’une lentille convergente de vergence C=10δ, on place un Object lumineux
AB=3cm.
a)-Déterminer les caractéristiques de son image A’B’(position, nature et taille). 1pt
b)- Enoncé le théorème des vergences. 1pt
c)- A la lentille ci-dessus, on accole une autre lentille et l’image A’B’ se rapproche de la lentille équivalente
de 3cm. Déterminer la nature et la distance focale de la lentille ajoutée. 1pt
B-L’œil /2 points
Recopier puis compléter le tableau suivant dressant les défauts de l’œil, leurs conséquences et leurs modes
de correction. 2pts
Défauts Position de l’image d’un Mode de correction
Objecta l’infini par rapport à
la rétine
Hypermétropie
Myopie
2.2. Le microscope/2 points
a)-Donner le principe de fonctionnement d’un microscope. 1pt
’ ’,
b)-Connaissant la position de l’image intermédiaire A B compléter sur le document à remettre avec la
copie, la construction de l’Object AB et de l’image A’’B’’ donner par un microscope.
1pt
ŒIL REDUIT
EXERCICE 1:
1-A quelle condition l’œil peut-il voir nettement les objets ?
2-Quelle est la différence entre un œil myope et un œil hypermétrope ? Entre un œil myope et un œil
normal ?
3-A quelle partie de l’œil sont dus les défauts de myopie et d’hypermétropie ?
4-Où se forme l’image dans un œil myope ? Pourquoi ?
5-Donner le rôle de la rétine, du cristallin et de l’iris.
6-Où se forme l’image dans un œil hypermétrope ? Pourquoi ?
7-Donner le schéma annoter de l’œil réduit.
8-Citer les défauts d’accommodations de l’œil et leurs méthodes de correction.
EXERCICE 2 :
Question à choix multiples (QCM)
1-Un œil dont le PR est à 4m est :
a)- Normal ; b)-Hypermétrope ; c)-Myope.
2-Un œil dont le PR est à l’infini et le PP à 90cm est un œil :
a)-Hypermétrope ; b)-Myope ; c)-Presbyte.
3-La distance minimale de vision distincte est la distance entre le centre optique du cristallin et :
a)-Le PP ; b)-La rétine ; c)-Le PR.
4-L’image d’un objet dans l’œil se forme sur :
a)-Le cristallin ; b)-La rétine ; c)-La cornée.
EXERCICE 3 :
1-Quelle est la différence entre un œil hypermétrope et un œil presbyte ?
2-Le PP de l’œil d’un enfant est situé à 15cm et le PR à 3m.
a)-De quelle anomalie souffre-t-il ?
b)-Donner la nature et la distance focale du verre correcteur.
c)-Quel est alors la nouvelle position du PP de l’œil corrigé ?
EXERCICE 4 :
Sachant que la distance cristallin-rétine pour un œil normal est de 15mm, entre quelles limites varie la
vergence du cristallin de cet œil ?
EXERCICE 5 :
L’intervalle de vision distincte de l’œil de Monsieur NDIMA se situe entre 60cm et l’infini.
1-Définir : Intervalle de vision distincte.
2-L’œil de Monsieur NDIMA est-il normal ? Justifier votre réponse.
3-Calculer la vergence maximale de cet œil.
On rappelle que la distance cristallin-rétine est de 15mm.
EXERCICE 6 :
1-Définir : PR ; Accommodation.
2-Expliquer comment se manifeste la myopie.
3-Un œil myope devenu presbyte a des limites de vision distinctes comprises entre 40cm et 1m.
3.1-Quelle est la vergence de la lentille L1 à placer devant son œil pour qu’il puisse voir nettement à
l’infini ?
3.2-Pour qu’il puisse voir les objets rapprochés, on accole au verre précédent une lentille convergente L2 de
façon que le PP soit ramené à 20cm.
Quelle est la vergence de cette lentille L2 ? On négligera la distance œil-lentille.
EXERCICE 7 :
Monsieur REBE grand père d’Ivan, élève en classe de première D, revient d’une consultation
ophtalmologique avec une ordonnance sur laquelle Ivan lit : « œil presbyte ; Verre correcteur C=2dioptries ;
Distance maximale de vision nette : infini ».
1-Expliquer les expressions : œil presbyte ; Distance maximale de vision distincte.
2-Monsieur REBE affirme à son petit-fils qu’il voit normalement avec les lunettes qu’on lui a prescrites.
2.1-A quelle distance de son œil se trouve son PP lorsqu’il porte ses lunettes ?
2.2-Quelle est sa distance minimale de vision sans ses lunettes ?
EXERCICE 8 :
1-Expliquer brièvement le phénomène d’« accommodation » d’un œil.
2-Une personne myope devenue presbyte porte à 2 cm de ses yeux des lunettes de vergence C = -
0,5dioptries. Son PP est à 50cm du cristallin.
2.1-Lequel des deux défauts corrige-t-elle à l’aide de ces lunettes ?
2.2-Quelle est la position du PR de son œil sans lunettes ?
2.3-Cette personne voudrait changer des lunettes pour lire un journal placé à 25cm de son œil. Proposer lui
les caractéristiques (nature et vergence) des lunettes à utiliser sachant que celles si sont à 2cm des yeux.
QUELQUES INSTRUMENTS D’OPTIQUE
EXERCICE 1 :
Le diamètre apparent d’un objet observé à l’œil nu et placé à 25cm est α=3.10-3 rad. Le diamètre apparent du
meme objet observé à travers un microscope est α’= 0,9 rad. Calculer :
a)-Le grossissement du microscope. b)-La puissance du microscope.
EXERCICE 2 :
1-A quoi sert la loupe ?
2-Dans quelle(s) condition(s) une lentille peut-elle se comporter comme une loupe ?
3-Une vis de monter de hauteur AB= 0,5 cm est placée à 7,5 cm en avant d’une loupe de distance focale 10
cm.
a)-Construire l’image A’B’ de l’objet AB. Echelle : prendre 1cm pour 2,5cm en abcisses et 1cm pour 0,5cm
en ordonnées.
b)-Déterminer graphiquement les caractéristiques de l’image A’B’.
c)-Déterminer par calcul la position de l’image puis déduire le grandissement de cette loupe.
EXERCICE 3 :
1-A quoi sert une lunette astronomique ?
2-Quand dit-on qu’une lunette est afocale ?
3-Expliquer à l’aide d’un schéma le principe de fonctionnement de la lunette astronomique.
EXERCICE 4 :
1-Définir : intervalle optique, puissance d’un microscope.
2-L’objectif et l’oculaire d’un microscope ont respectivement pour distance focale f1,= 5mm et f2 = 10cm.
La distance entre leurs centre optique est O1O2 = 26,5 cm.
2.1-Calculer son intervalle optique.
2.2-Calculer sa puissance intrinsèque et son grossissement commercial.
EXERCICE 5 :
1-Décrire du point de vue optique le télescope de Newton.
2-Expliquer brièvement le principe de fonctionnement du télescope de Newton.
3-Expliquer pourquoi le télescope de Newton est un système afocal.
EXERCICE 6 :
Un microscope d’intervalle optique ∆= 16 𝑐𝑚 est constitué de deux lentilles de distances focales 1cm et
5cm. Il est utilisé par un observateur à œil normal.
1-Identifier l’objectif et l’oculaire.
2-Calculer la puissance intrinsèque et le grossissement commercial de l’appareil.
3-Un globule rouge invisible à l’œil nu a un diamètre apparent de 2,1.10-5 rad. Calculer le diamètre apparent
du globule rouge à travers le microscope.
4-L’œil est placé au foyer principal image de l’oculaire. Il n’accommode pas et vise l’image définitive à
l’infini.
4.1-Où doit se former l’image intermédiaire ?
4.2-A quelle distance de l’objectif doit-on placer l’objet pour observer une image définitive à l’infini ?
EXERCICE 7 :
Un œil voit un objet sous un diamètre apparent de 2 minutes d’angle. Equipé d’une loupe, il voit l’objet sous
un diamètre de 16 minutes d’angle. Calculer le grossissement de la loupe utilisée.
EXERCICE 8 :
Une lunette astronomique a un objectif de 2 m de distance focale, un oculaire dont la vergence est de 50
dioptries. Son axe optique est dirigé vers la constellation. L’œil de l’observateur est normal et observe
l’image à l’infini.
1-Quelle est la distance focale de l’oculaire ?
2-Quelle sera la distance des deux lentilles lorsque l’observateur apercevra nettement les astres au travers de
la lunette ?
3-Calculer le grossissement et la puissance de la lunette astronomique.
4-Sous quel angle l’observateur verra-t-il de la lunette deux étoiles dont la distance angulaire est 8,7.10-4
rad ?
EXERCICE 9 :
Un microscope d’intervalle optique ∆= 16 𝑐𝑚 est constitué d’un objectif de distance focale 0,4 cm et d’un
oculaire de distance focale 4cm.
Un objet de longueur 2µm est placé à 4,1 mm de l’objectif.
1-Déterminer la position et la taille de l’image donnée par l’objectif.
2-Déterminer la position et la taille de l’image définitive observé à travers le microscope.
3-Quel est le diamètre apparent α’ de l’image ?
4-Quel est le diamètre apparent de l’objet observé à l’œil nu s’il est placé à 25 cm de l’œil ? En déduire le
grossissement du microscope.
EXERCICE 10 :
La figure ci-contre illustre le principe du fonctionnement du télescope de Newton. L’œil de l’observateur est
placé au foyer principal F’2 de la lentille L2. Les deux lentilles sont identiques. Les rayons lumineux
proviennent d’un objet à l’infini se réfléchissant sur le miroir concave de foyer F1. Ces rayons qui
convergent vers F1 sont renvoyés par le miroir plan vers le système des lentilles (rayons en couleur verte).
1-Où se forme l’image d’un objet situé à l’infini à travers un miroir concave ?
2-Enoncer les lois de Descartes relatives à la réflexion de la lumière.
3-Enoncer deux règles de construction de la marche d’un rayon lumineux à travers une lentille.
4-Compléter la marche des rayons lumineux depuis l’infini jusqu’à l’œil de l’observateur.
EXERCICE 11 :
Observe un télescope de Newton et une lunette astronomique.
1-Rappeler le rôle de chacun de ces instruments optiques.
2-Faire une étude comparative de ces deux instruments :
a)-Du point de vu constitution.
b)-Du point de vu résolution.
EXERCICE 12 :
1-Construire géométriquement l’image A’B’ de la flèche AB dans un miroir plan (figure 1).

Que vaut le grandissement ?

2-On considère le miroir sphérique de foyer F’(Figure 2).
a)-Où se trouve l’image de l’objet AB si ce dernier est placé à une très grande distance (éloigné à l’infini)
sur l’axe optique, à gauche du miroir sphérique ?
b)-Construire géométriquement l’image de la flèche AB telle qu’elle est placée sur le document ci-dessus
pour le miroir sphérique.
EXERCICE 13 :
Un télescope de Newton est essentiellement constitué d’un miroir sphérique concave, d’axe optique (∆), de
sommet S, de foyer F1 et de distance focale SF1=f1.
Un astronome souhaite observer Jupiter considéré comme un objet éloigné à l’infini dans la direction de
l’axe optique (∆) du miroir.
Le télescope est équipé d’un oculaire assimilable à une lentille mince convergente de distance focale f’2 et
de foyers F2 et F’2.
On souhaite que l’observation se fasse selon un axe (∆′) perpendiculaire l’axe (∆). C’est pourquoi on place
un miroir plan incliné à 45° par rapport à (∆), de centre I situé sur cet axe de foyer F1 et le sommet S du
miroir sphérique.
1.a)-Reproduire le schéma du télescope ci-dessous en y indiquant la position de l’image F’1 de F1 donnée par
le miroir plan (Figure 1).

L’axe (∆′) de l’oculaire est perpendiculaire en I à(∆). Le réglage du télescope est afocal : dans ces
conditions F’1 et F2 sont confondues.
b)-Placer l’oculaire sur le schéma. On ne tiendra pas compte, sur le dessin des valeurs relatives à f1 et f2
données en fin d’exercice.
c)- Si l’objet observé est à l’infini sur (∆), où se trouve son image finale ?
2-L’astronome désire observer Jupiter (Considéré comme infiniment éloignée et de centre situé sur (∆)).
Le rayon lumineux issu du bord supérieur de Jupiter 𝐴∞ , arrive en S en faisant l’angle α supposé faible avec
(∆) (voir figure 2).
a)-Justifier que 𝜃 = 2𝛼 est le diamètre apparent de Jupiter observé à l’œil nu.
Où se trouve l’image A1 de A pour le miroir sphérique ?
Soit B1 l’image de B bord inférieur de Jupiter.
b)-Quelle relation existe-t-il entre A1, B1, f1 et 𝜃 ? On suppose 𝜃 petit : tan 𝜃 ≈ 𝜃.
c)-Que vaut A2B2, image de Jupiter dans le miroir plan ?
3-Jupiter a un rayon de 0,7.105 km et se situe à 8,0.108 km de la terre.
a)-Calculer numériquement α puis 𝜃.
b)-En déduire la valeur de A2B2 si f1 = SF1 = 1,20 m.
4-Le télescope étant afocal, l’astronome observe Jupiter dans l’oculaire.
a)-Reproduire le schéma de l’oculaire (axe optique (∆′), foyer F2 et F’2) sur lequel on placera A2B2.
b)-Où se trouve l’image de Jupiter dans l’oculaire (image finale) ?
Soit α’ l’angle d’inclinaison sur (∆′) du rayon passant par A2 et le centre optique de l’oculaire.
c)-Exprimer α’(supposé petit) en fonction de α, f1, et f2.
d)-Justifier que 𝜃 ′ = 2α’ est le diamètre apparent de Jupiter vu dans le télescope.
5-On donne f ‘2= 2,00cm.
𝜃′ 𝛼′
a)-Calculer la valeur numérique du rapport 𝜃 = 𝛼
b)-Comment appelle-t-on ce rapport ? Justifier ce nom.
