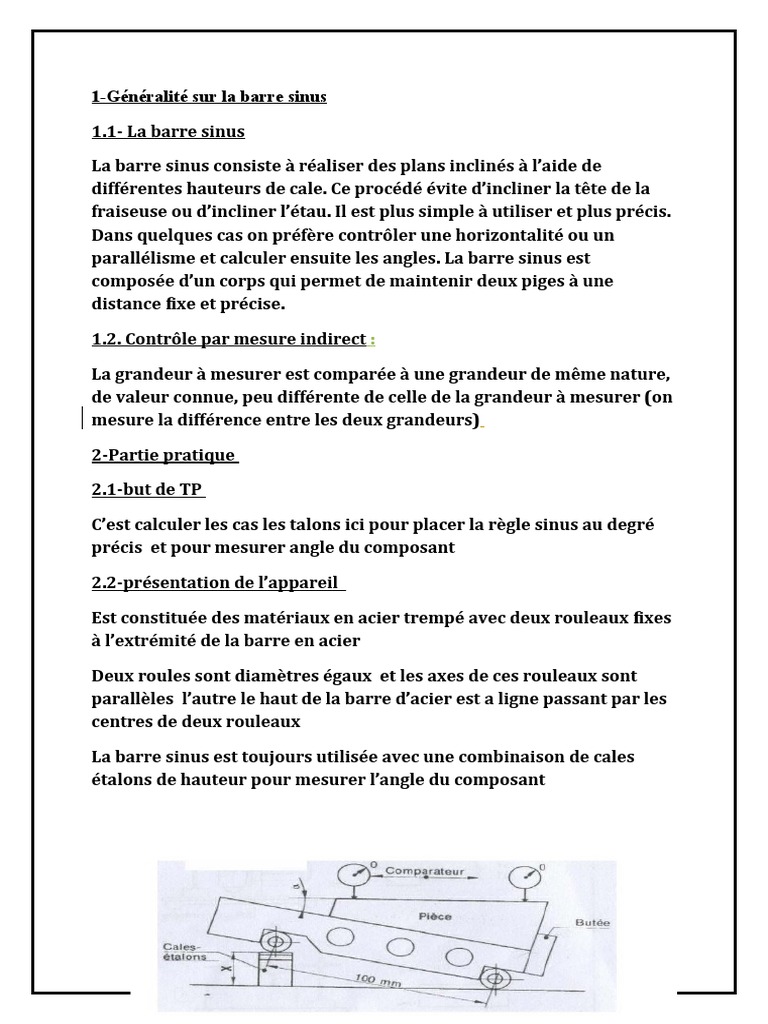

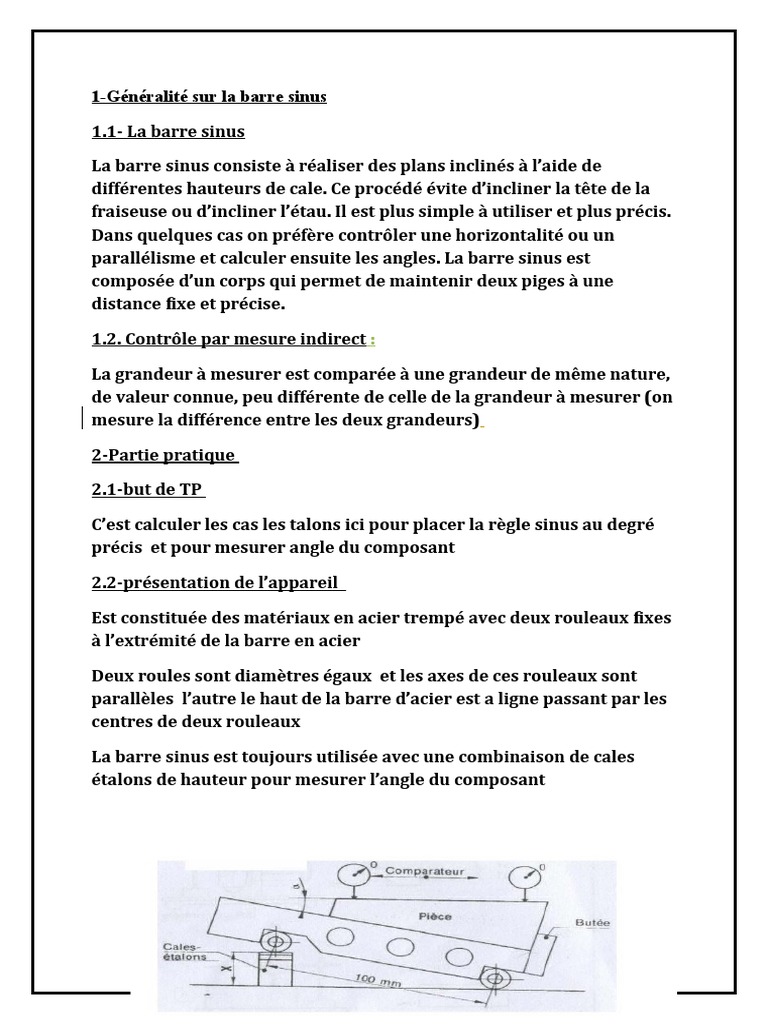

1-Généralité sur la barre sinus

1.1- La barre sinus

La barre sinus consiste à réaliser des plans inclinés à l’aide de

différentes hauteurs de cale. Ce procédé évite d’incliner la tête de la
fraiseuse ou d’incliner l’étau. Il est plus simple à utiliser et plus précis.
Dans quelques cas on préfère contrôler une horizontalité ou un
parallélisme et calculer ensuite les angles. La barre sinus est
composée d’un corps qui permet de maintenir deux piges à une
distance fixe et précise.

1.2. Contrôle par mesure indirect :

La grandeur à mesurer est comparée à une grandeur de même nature,

de valeur connue, peu différente de celle de la grandeur à mesurer (on
mesure la différence entre les deux grandeurs)

2-Partie pratique

2.1-but de TP

C’est calculer les cas les talons ici pour placer la règle sinus au degré
précis et pour mesurer angle du composant

2.2-présentation de l’appareil

Est constituée des matériaux en acier trempé avec deux rouleaux fixes
à l’extrémité de la barre en acier

Deux roules sont diamètres égaux et les axes de ces rouleaux sont
parallèles l’autre le haut de la barre d’acier est a ligne passant par les
centres de deux rouleaux

La barre sinus est toujours utilisée avec une combinaison de cales

étalons de hauteur pour mesurer l’angle du composant
 Les cales étalons
Comparateur à cadran à

Tige rentrante radiale

2.3-déroulement de la manipulation (montage de

mesure)

Pour mesurer l’angle du composant le roule de la

barre sinus est règle sur la plaque de surface et un
autre roule de la barre sinus est place sur un
nombre approprie de cales étalons

Le composant dont l’angle doit être mesuré est

placé sur barre sinus ,un comparateur a cadran
est utilisé pour vérifier si la surface du
composant est parallèle a la plaque de surface ce comparateur est
déplacé sur la composant sur toute sa la longueur la variation de
parallélisme de la surface supérieure du
composant et du marbre pour être détectée par
la déviation du point du comparateur.

En ajoutant ou en supprimant un bloc de cales

étalons, nous pouvons ajuster la hauteur des
cales étalons. Nous avons besoin pour ajuster la
hauteur des cales étalons jusqu’à ce que la
lecture du comparateur devienne nulle sur tout la longueur du
composant lorsque la déviation du point du comparateur sera de
0,puis l’angle de la composant devient égal l’ angle de la barre
sinus sur la plaque de surface

3-calcule :

3.1-calcule de la somme des cales pour avoire la hauteur h en mm  :

❑
H=50+ 50 = 50,1

3.2-calcule L pour les essais suivant :

H
Sin(α) = L → L=H÷ sin ¿×α)

L= 50,1 /sin α

Sin20 L= 146,48

Sin25 L=118,54

Sin30 L=100,2

Sin35 L= 87 , 34

Sin40 L=77,94

Sin45 L= 70,85

Sin50 L=65,40

Sin55 L=61,16

Sin 60 L=57,85

Conclusion :

Nous concluons que si l'angle augmente, la longueur de la barre est diminue .

Université des Sciences et de la Technologie Mohammed
Boudiaf Oran
Département de Génie Mécanique d’Oran

TP métrologie N : 04
Contrôle des angles (application barre sinus)
Presentee par : 1-Chergui Meriem
2- Bandaude Chaimaa
ANNEE UNIVERSITAIRE : 2022-2023
