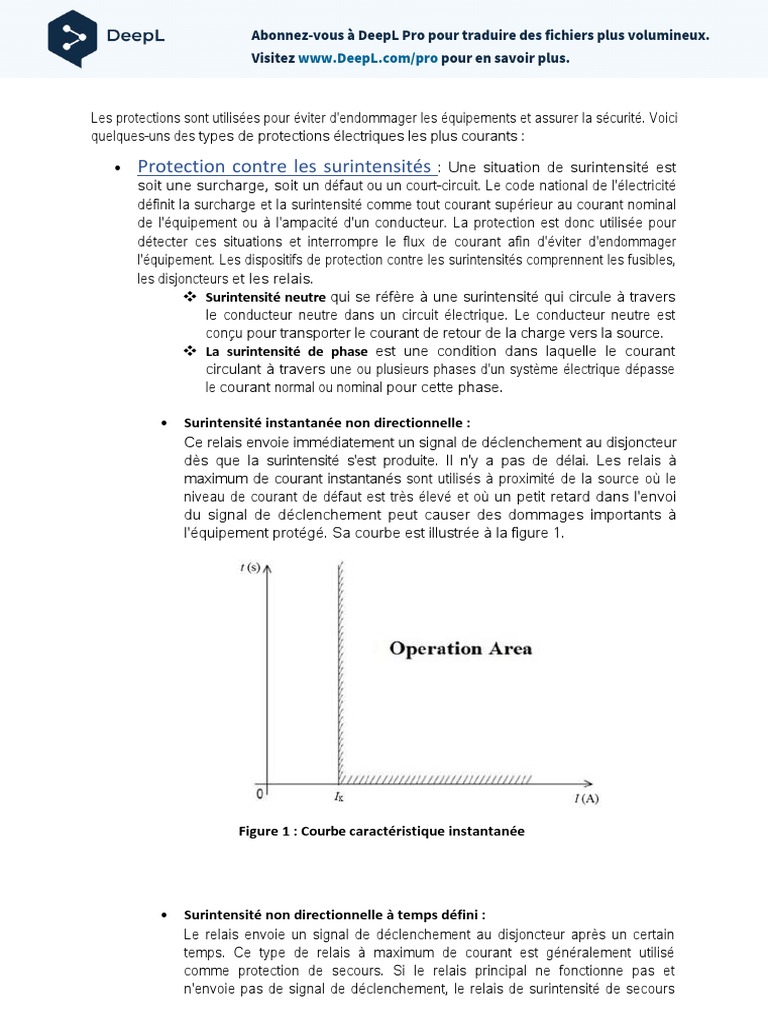

Les protections sont utilisées pour éviter d'endommager les équipements et assurer la sécurité. Voici
quelques-uns des types de protections électriques les plus courants :

• Protection contre les surintensités : Une situation de surintensité est

soit une surcharge, soit un défaut ou un court-circuit. Le code national de l'électricité
définit la surcharge et la surintensité comme tout courant supérieur au courant nominal
de l'équipement ou à l'ampacité d'un conducteur. La protection est donc utilisée pour
détecter ces situations et interrompre le flux de courant afin d'éviter d'endommager
l'équipement. Les dispositifs de protection contre les surintensités comprennent les fusibles,
les disjoncteurs et les relais.
❖ Surintensité neutre qui se réfère à une surintensité qui circule à travers
le conducteur neutre dans un circuit électrique. Le conducteur neutre est
conçu pour transporter le courant de retour de la charge vers la source.
❖ La surintensité de phase est une condition dans laquelle le courant
circulant à travers une ou plusieurs phases d'un système électrique dépasse
le courant normal ou nominal pour cette phase.

• Surintensité instantanée non directionnelle :

Ce relais envoie immédiatement un signal de déclenchement au disjoncteur
dès que la surintensité s'est produite. Il n'y a pas de délai. Les relais à
maximum de courant instantanés sont utilisés à proximité de la source où le
niveau de courant de défaut est très élevé et où un petit retard dans l'envoi
du signal de déclenchement peut causer des dommages importants à
l'équipement protégé. Sa courbe est illustrée à la figure 1.

Figure 1 : Courbe caractéristique instantanée

• Surintensité non directionnelle à temps défini :

Le relais envoie un signal de déclenchement au disjoncteur après un certain
temps. Ce type de relais à maximum de courant est généralement utilisé
comme protection de secours. Si le relais principal ne fonctionne pas et
n'envoie pas de signal de déclenchement, le relais de surintensité de secours
doit être utilisé.
 Le relais de surintensité est temporisé par un temps spécifique qui doit être
supérieur au temps de fonctionnement normal du relais principal plus le temps de
fonctionnement du disjoncteur. Le relais de surintensité est temporisé par un temps
spécifique qui doit être supérieur au temps de fonctionnement normal du relais
principal plus le temps de fonctionnement du disjoncteur. Sa courbe est
illustrée à la figure 2.

Figure 2 : Courbe caractéristique à temps

défini

Il existe différents types de courbes :

▪ Le réglage extrêmement inverse permet d'attendre en cas de défaut de

courant faible, mais sans compromettre le défaut de courant élevé.
▪ Le réglage du temps défini a le même temps de déclenchement pour le courant faible et
le courant fort.
• Protection contre les défauts de terre : Un défaut de mise à la terre
se produit lorsque l'électricité emprunte un chemin imprévu vers la terre. Un
défaut de mise à la terre peut être causé par des appareils endommagés, un
câblage incorrect ou une isolation usée des fils. Sa protection est utilisée pour
détecter toute fuite de courant d'un circuit et déclencher immédiatement le
disjoncteur afin d'éviter les chocs électriques. Les dispositifs de protection contre
les défauts de terre comprennent les disjoncteurs de défaut de terre (DDFT)
et les relais de défaut de terre.
• Protection contre les surtensions : Les surtensions sont de brèves
pointes de surtension ou des perturbations dans une forme d'onde électrique
qui peuvent endommager, dégrader ou détruire un équipement électronique
ou électrique. Cette haute tension soudaine dépasse la limite de tension que le
circuit est conçu pour supporter. Les parasurtenseurs sont utilisés pour protéger contre
les surtensions causées par la foudre ou les coupures de courant soudaines.
Les parasurtenseurs fonctionnent en limitant la quantité de tension qui peut
passer à travers l'équipement.
• Protection contre les sous-tensions : La protection contre les sous-tensions
est utilisée pour détecter une chute de tension et déconnecter l'équipement de
l'alimentation électrique afin d'éviter tout dommage. Les dispositifs de protection
contre les sous-tensions comprennent les relais de sous-tension et les
disjoncteurs de sous-tension.
• Protection contre les surtensions : La protection contre les surtensions
est utilisée pour détecter les pics de tension et déconnecter l'équipement de
l'alimentation électrique afin d'éviter tout dommage. Les dispositifs de protection
contre les surtensions comprennent les relais de surtension et les disjoncteurs de
surtension.
• Protection contre les surchauffes : La protection contre les
surchauffes est utilisée pour détecter une chaleur excessive et arrêter
l'équipement afin d'éviter tout dommage. Les dispositifs de protection contre les
surchauffes comprennent les thermostats et les interrupteurs thermiques.
• Protection contre les courts-circuits : La protection contre les courts-
circuits est utilisée pour détecter un court-circuit et interrompre le flux de courant
afin d'éviter d'endommager l'équipement. Les dispositifs de protection contre les
courts-circuits comprennent les fusibles, les disjoncteurs et les relais.
• Protection contre les défauts à la terre : Un défaut de mise à la terre
se produit lorsqu'un conducteur électrique, tel qu'un fil sous tension, entre en
contact avec une partie métallique exposée d'une machine ou d'un appareil relié à
la terre (comme le carter métallique d'un moteur). Un courant peut alors circuler à
travers la terre et revenir vers l'alimentation électrique. La protection contre les
défauts à la terre est utilisée pour détecter un défaut à la terre et déclencher le
disjoncteur afin d'éviter les chocs électriques et les dommages à l'équipement. Les
dispositifs de protection contre les défauts à la terre comprennent les disjoncteurs
différentiels (ELCB) et les disjoncteurs différentiels (RCD).
• Protection différentielle : La protection différentielle est un type de système
de protection utilisé dans les réseaux électriques pour détecter et isoler les défauts
dans les équipements électriques. Elle fonctionne en mesurant la différence de
courant entre deux points du système et en déclenchant un relais de protection
si la différence dépasse un seuil prédéfini. Le système de protection différentielle
se compose de transformateurs de courant installés aux deux extrémités de
l'équipement protégé, d'un relais qui surveille le flux de courant et détecte toute
différence, et d'un disjoncteur qui se déclenche et isole l'équipement en question.
en cas de défaut. L'unité de relais compare les courants provenant des
deux transformateurs de courant et déclenche le disjoncteur si la différence
dépasse un certain seuil.
