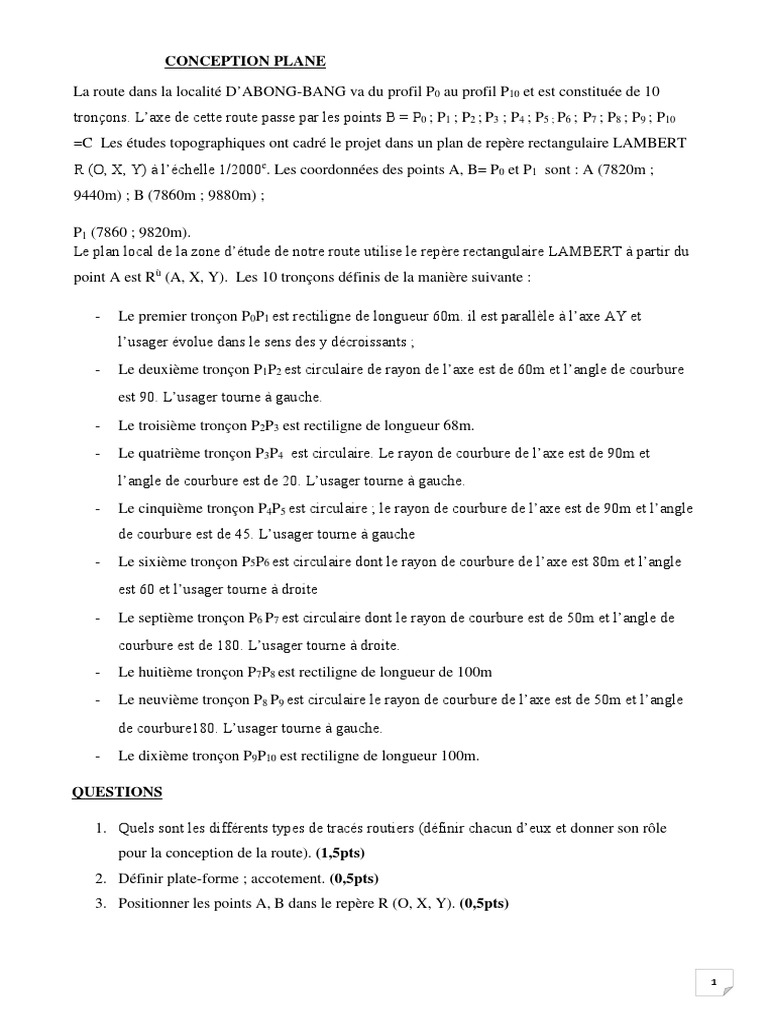

CONCEPTION PLANE

La route dans la localité D’ABONG-BANG va du profil P0 au profil P10 et est constituée de 10

tronçons. L’axe de cette route passe par les points B = P0 ; P1 ; P2 ; P3 ; P4 ; P5 ; P6 ; P7 ; P8 ; P9 ; P10
=C Les études topographiques ont cadré le projet dans un plan de repère rectangulaire LAMBERT
R (O, X, Y) à l’échelle 1/2000e. Les coordonnées des points A, B= P0 et P1 sont : A (7820m ;
9440m) ; B (7860m ; 9880m) ;

P1 (7860 ; 9820m).
Le plan local de la zone d’étude de notre route utilise le repère rectangulaire LAMBERT à partir du
point A est Rù (A, X, Y). Les 10 tronçons définis de la manière suivante :

- Le premier tronçon P0P1 est rectiligne de longueur 60m. il est parallèle à l’axe AY et
l’usager évolue dans le sens des y décroissants ;
- Le deuxième tronçon P1P2 est circulaire de rayon de l’axe est de 60m et l’angle de courbure
est 90. L’usager tourne à gauche.
- Le troisième tronçon P2P3 est rectiligne de longueur 68m.
- Le quatrième tronçon P3P4 est circulaire. Le rayon de courbure de l’axe est de 90m et
l’angle de courbure est de 20. L’usager tourne à gauche.
- Le cinquième tronçon P4P5 est circulaire ; le rayon de courbure de l’axe est de 90m et l’angle
de courbure est de 45. L’usager tourne à gauche
- Le sixième tronçon P5P6 est circulaire dont le rayon de courbure de l’axe est 80m et l’angle
est 60 et l’usager tourne à droite
- Le septième tronçon P6 P7 est circulaire dont le rayon de courbure est de 50m et l’angle de
courbure est de 180. L’usager tourne à droite.
- Le huitième tronçon P7P8 est rectiligne de longueur de 100m
- Le neuvième tronçon P8 P9 est circulaire le rayon de courbure de l’axe est de 50m et l’angle
de courbure180. L’usager tourne à gauche.
- Le dixième tronçon P9P10 est rectiligne de longueur 100m.

QUESTIONS

1. Quels sont les différents types de tracés routiers (définir chacun d’eux et donner son rôle
pour la conception de la route). (1,5pts)
2. Définir plate-forme ; accotement. (0,5pts)
3. Positionner les points A, B dans le repère R (O, X, Y). (0,5pts)

1
4. Positionner les différents profils P1 ; P2 ; P3; P4 ; P5 ; P6 ; P7 ; P8 ; P9 ; P10 =C puis tracer la vue
en plan de cette route sachant que sa largeur est de 10m. (4pts)
5. Calculer la longueur de chaque partie courbe et déduire la longueur de cette route. (2pts)

III. MISE EN ŒUVRE DE LA ROUTE

Les études de cette route ayant déjà été toutes effectuées, vous avez été retenue dans l’entreprise
responsable de sa réalisation.

1. Faites une coupe transversale de cette route en représentant les différentes couches que vous
mettrez en œuvre. (Précisez le rôle de chaque couche). (3pts)
2. Donner 02 essais que vous réaliserez sur chacune de vos couches. (Vous préciserez le
matériau utilisé pour chaque couche, le but de chaque essai). (3pts)
3. Expliquer brièvement les étapes à suivre pour la réalisation de votre route. (2pts)
